BECKHOFF KL3022 Terminale bus

Descrizione

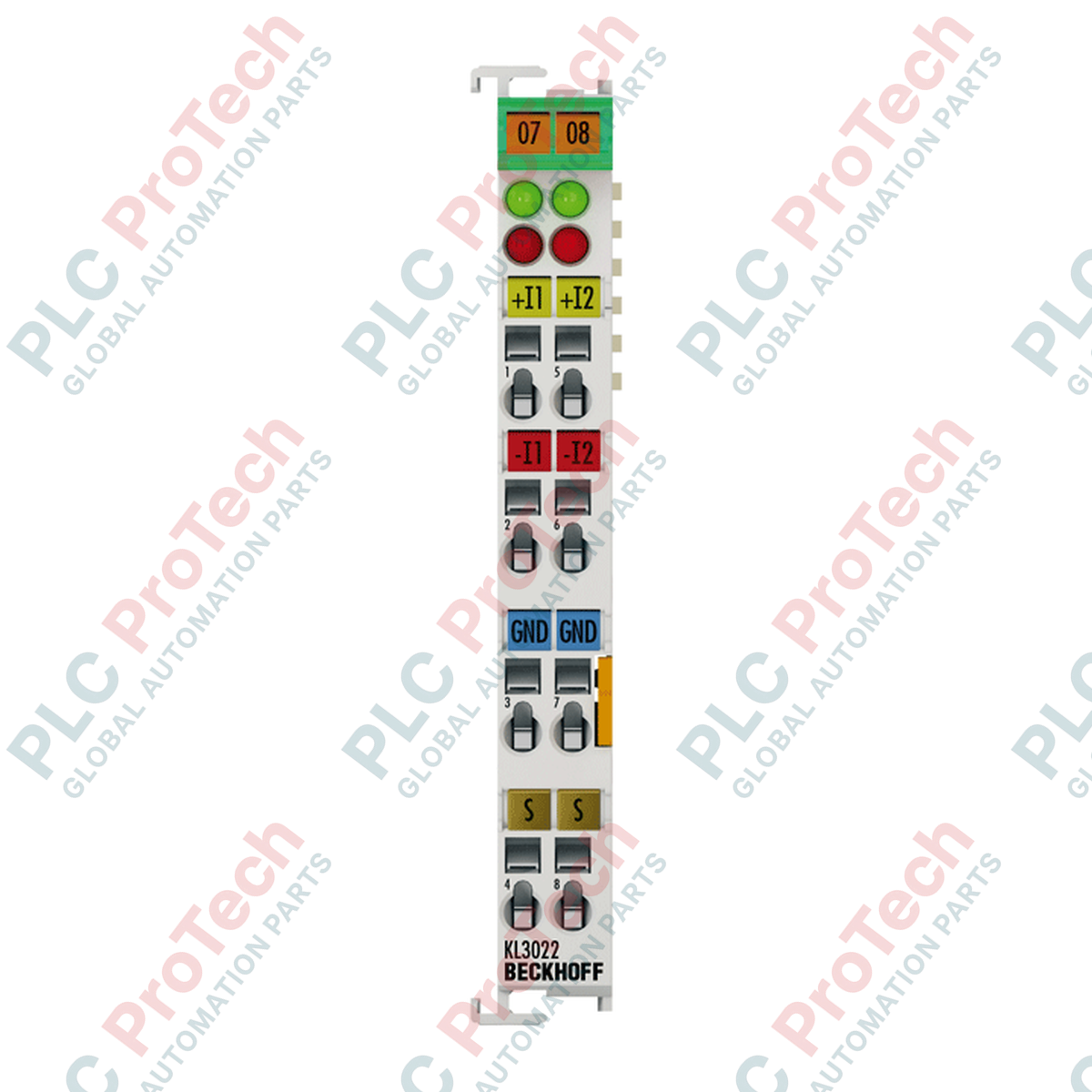

Il BECKHOFF KL3022 è un Bus Terminal di ingresso analogico a 2 canali progettato per l'acquisizione di segnali di corrente standard nell'intervallo da 4 a 20 mA. Operando all'interno del sistema modulare Beckhoff Bus Terminal, questo componente converte i segnali analogici di campo in valori digitali con una risoluzione di 12 bit, garantendo una trasmissione dei dati affidabile ed elettricamente isolata al controllore di livello superiore tramite il K-bus.

Dotato di ingressi differenziali, il BECKHOFF KL3022 è altamente efficace nel rifiutare il rumore di modo comune e nel gestire le differenze di potenziale di massa tra i dispositivi di campo e l'armadio di controllo. I circuiti di ingresso integrati garantiscono un'elevata integrità del segnale e protezione contro le sovratensioni negli ambienti industriali più esigenti.

Caratteristiche

• Due canali di ingresso analogici indipendenti per segnali da 4 a 20 mA
• Risoluzione digitale a 12 bit per una rappresentazione accurata delle misure
• Architettura di ingresso differenziale per una maggiore reiezione del rumore e della tensione di modo comune
• Isolamento elettrico di 500 V tra il K-bus e i circuiti del segnale di ingresso
• Alloggiamento compatto montabile su guida DIN, conforme al design standard dei Bus Terminal Beckhoff

Applicazioni

• Monitoraggio della strumentazione di processo, inclusi trasmettitori di portata, pressione e livello
• Integrazione di sensori industriali standard a 2 e 4 fili alimentati tramite loop
• Controllo generale dei macchinari e acquisizione distribuita di dati analogici

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che l'intera alimentazione del sistema sia completamente disinserita prima di montare, rimuovere o cablare il modulo.
2. Montare il KL3022 su una guida DIN standard da 35 mm (EN 60715) agganciandolo alla guida finché il meccanismo di bloccaggio non si innesta saldamente.
3. Allineare e spingere il morsetto orizzontalmente per garantire il corretto contatto elettrico dei contatti K-bus e dei contatti di potenziale con i morsetti adiacenti.
4. Collegare i fili del segnale di campo ai punti di connessione dei morsetti a molla utilizzando sezioni dei conduttori adeguate.
5. Per le applicazioni soggette a forti interferenze elettromagnetiche, collegare lo schermo del cavo direttamente alla guida di montaggio o ai morsetti di schermatura designati.
6. Alimentare il sistema e osservare i LED diagnostici per verificare il corretto avvio e la comunicazione K-bus.
