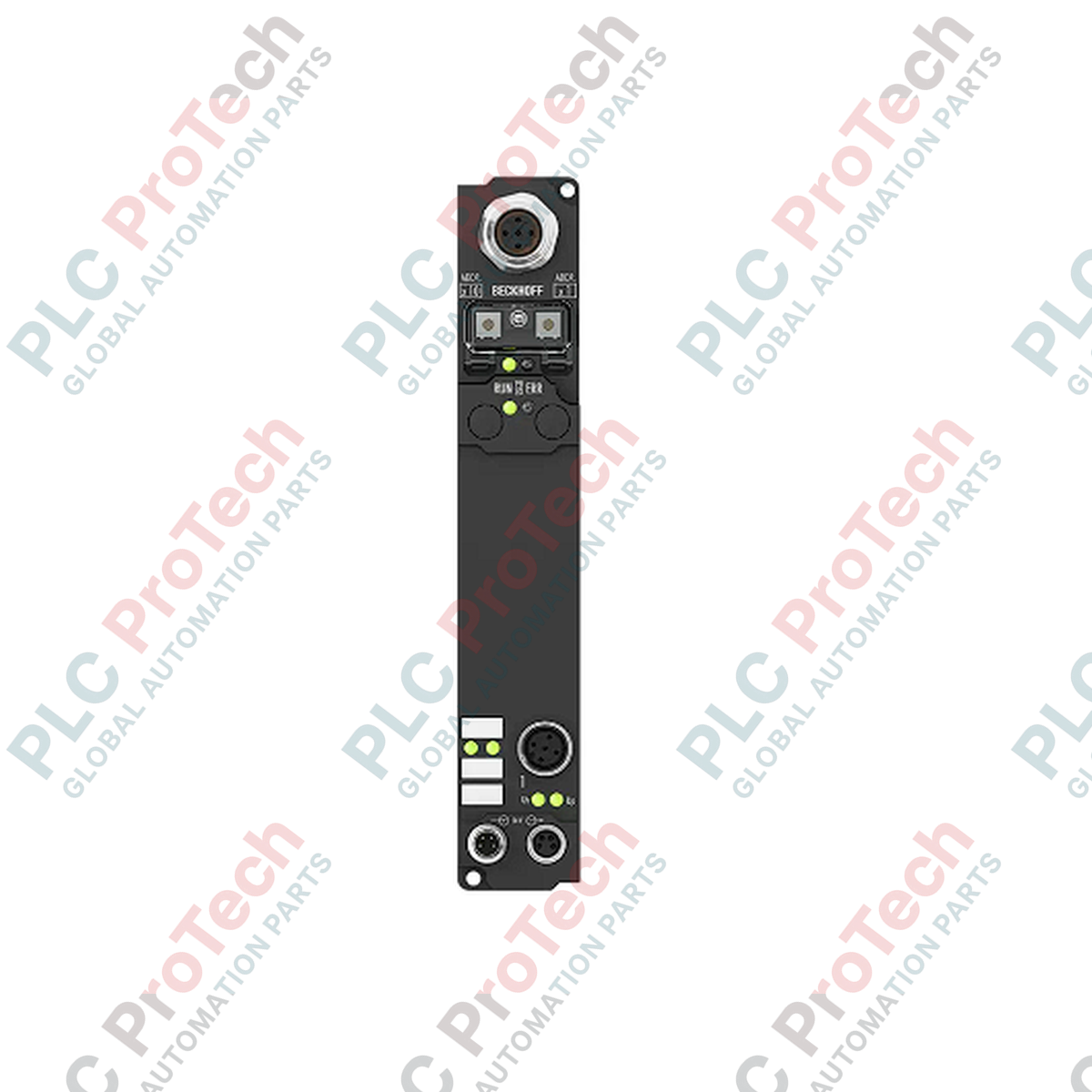

Modulo Beckhoff IP6022-B810 Fieldbus Box per interfaccia seriale

Descrizione

Progettato per una trasmissione affidabile dei dati seriali in ambienti industriali esigenti, il Fieldbus Box BECKHOFF IP6022-B810 funge da interfaccia affidabile per collegare dispositivi RS422 o RS485 direttamente alle reti di bus di campo. Questo modulo decentralizzato e compatto consente la comunicazione seriale peer-to-peer, permettendo a dispositivi come scanner di codici a barre, terminali operatore e sensori di misurazione di integrarsi perfettamente nei sistemi di controllo di livello superiore.

Il modulo supporta velocità di trasferimento dati configurabili da 1200 a 115.200 baud, con un'impostazione predefinita di fabbrica di 9600 baud. Per prevenire la perdita di dati durante le operazioni ad alta velocità, IP6022-B810 dispone di una memoria buffer interna composta da un buffer di ricezione da 128 byte e da un buffer di trasmissione da 16 byte. La configurazione e la parametrizzazione del sistema vengono gestite rapidamente tramite lo strumento software KS2000, che offre una mappatura flessibile dell'immagine di processo per adattarsi alle architetture applicative specifiche.

Caratteristiche

• Supporta le interfacce standard di livello fisico RS422 e RS485 per una comunicazione seriale differenziale flessibile.
• Velocità di trasmissione configurabili fino a 115.200 baud, con buffer hardware per la trasmissione e la ricezione.
• L'incapsulamento robusto con grado di protezione IP67 impedisce l'ingresso di acqua, polvere e particelle.
• Le interfacce standard con connettori M12 e M8 semplificano l'installazione ed eliminano la necessità di involucri protettivi.
• L'isolamento galvanico integrato fino a 500 V protegge l'elettronica di controllo sensibile dalle interferenze del circuito del bus di campo.
• Robusto alloggiamento compatto in poliammide, salvaspazio, con fissaggio a due punti, progettato per l'installazione diretta sulla macchina.

Applicazioni

• Automazione di fabbrica e integrazione di dispositivi seriali nelle linee di assemblaggio.
• Sistemi di controllo dei processi che utilizzano strumentazione RS422/RS485 per lunghe distanze.
• Sistemi di movimentazione dei materiali per il collegamento di lettori di codici a barre e bilance.
• Configurazioni decentralizzate di test e misurazione che richiedono un'elevata resistenza ambientale.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Montaggio: montare direttamente su superfici piane utilizzando i due fori di fissaggio da 3,5 mm di diametro, progettati per viti M3.
• Messa a terra: assicurarsi che il modulo sia correttamente collegato a terra tramite le viti di montaggio o un apposito collegamento di terra funzionale, per ridurre al minimo le interferenze EMC.
• Cablaggio: utilizzare cavi in rame a doppino intrecciato schermati (minimo 2 x 0,25 mm²) per le tratte seriali a lunga distanza, così da mantenere l'integrità del segnale entro il limite massimo di 500 m.
• Coppia di serraggio: serrare manualmente tutti i connettori M12 e M8 per garantire l'integrità della tenuta IP67 senza danneggiare le filettature in plastica.

Conformità e certificazioni

• CE
• UL
