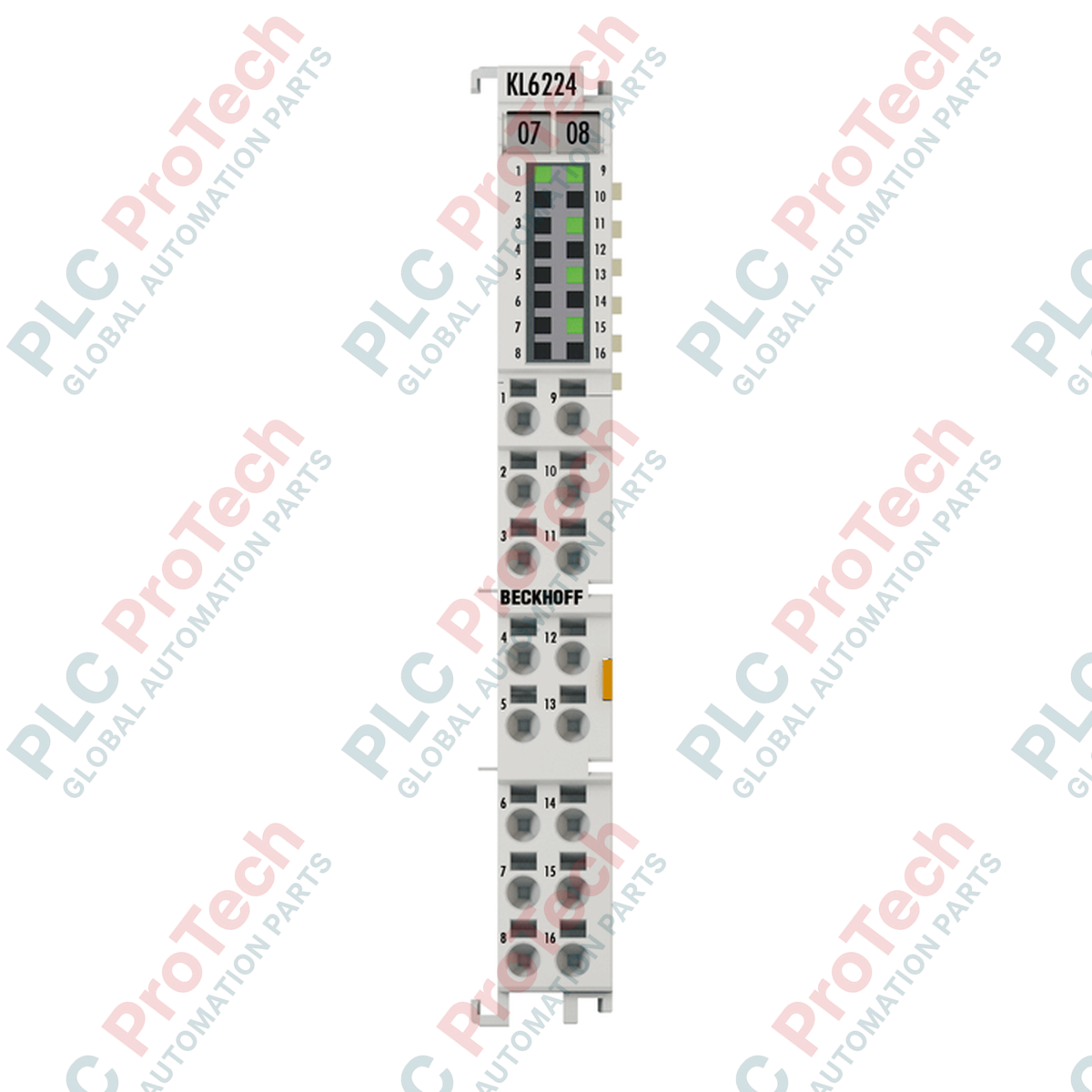

BECKHOFF Terminale bus master IO-Link KL6224

Descrizione

BECKHOFF KL6224 è un Bus Terminal master IO-Link progettato per integrare i dispositivi IO-Link a livello di campo direttamente nel sistema standard di terminali K-bus. Operando come interfaccia punto-punto, questo terminale consente l'integrazione di un massimo di quattro dispositivi IO-Link, inclusi sensori intelligenti, attuatori o moduli speciali. Questa integrazione facilita la comunicazione bidirezionale, consentendo al livello di controllo di accedere ai dati di processo, alle configurazioni dei parametri e a informazioni diagnostiche complete.

Grazie all'alloggiamento compatto da 12 mm, BECKHOFF KL6224 supporta un metodo di collegamento a 3 fili per un cablaggio di campo efficiente. Il terminale supporta velocità di comunicazione variabili e funge da gateway tra i dispositivi di campo e la rete bus di automazione di livello superiore. Ciò consente la manutenzione predittiva, la memorizzazione dei parametri e il monitoraggio dei dispositivi in tempo reale nelle configurazioni K-bus standard.

Caratteristiche

• Quattro canali IO-Link indipendenti per il collegamento di un massimo di quattro dispositivi IO-Link
• Piena conformità alla specifica IO-Link V1.1
• Supporta velocità di trasmissione standard di 4,8 kbaud, 38,4 kbaud e 230,4 kbaud
• Tecnologia di collegamento a 3 fili per topologie di cablaggio semplici
• Isolamento elettrico standard di 500 V tra il K-bus e i livelli di tensione del segnale
• LED di stato diagnostico integrati per il monitoraggio dei singoli canali
• Riduce lo spazio nell'armadio grazie a un alloggiamento compatto montabile su guida DIN

Applicazioni

• Integrazione di sensori e attuatori intelligenti nelle architetture di controllo K-bus
• Mappatura automatizzata dei parametri e distribuzione delle ricette ai componenti a livello di campo
• Reti diagnostiche delle macchine che richiedono il monitoraggio specifico dello stato e degli errori dei dispositivi
• Ambienti di automazione industriale che utilizzano topologie IO-Link standardizzate

Specifiche tecniche

Generali

Elettriche

IO-Link e comunicazione

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione dell'intero gruppo K-bus sia disinserita prima di inserire o rimuovere qualsiasi blocco terminale.
2. Ispezionare BECKHOFF KL6224 per verificare l'eventuale presenza di danni fisici prima dell'installazione sulla guida di montaggio.
3. Montare il terminale su una guida DIN standard da 35 mm, spingendolo saldamente in posizione finché il meccanismo di bloccaggio non scatta in modo sicuro.
4. Allineare e bloccare il terminale nei Bus Terminal adiacenti per garantire il corretto contatto delle interfacce K-bus e dei contatti di alimentazione.
5. Collegare i cavi di campo ai punti di contatto dei terminali designati utilizzando la corretta procedura di terminazione a 3 fili. Non superare la lunghezza massima del cavo IO-Link di 20 metri.
6. Riapplicare l'alimentazione al sistema e configurare le impostazioni del nodo master utilizzando l'ambiente di progettazione appropriato.
