BECKHOFF

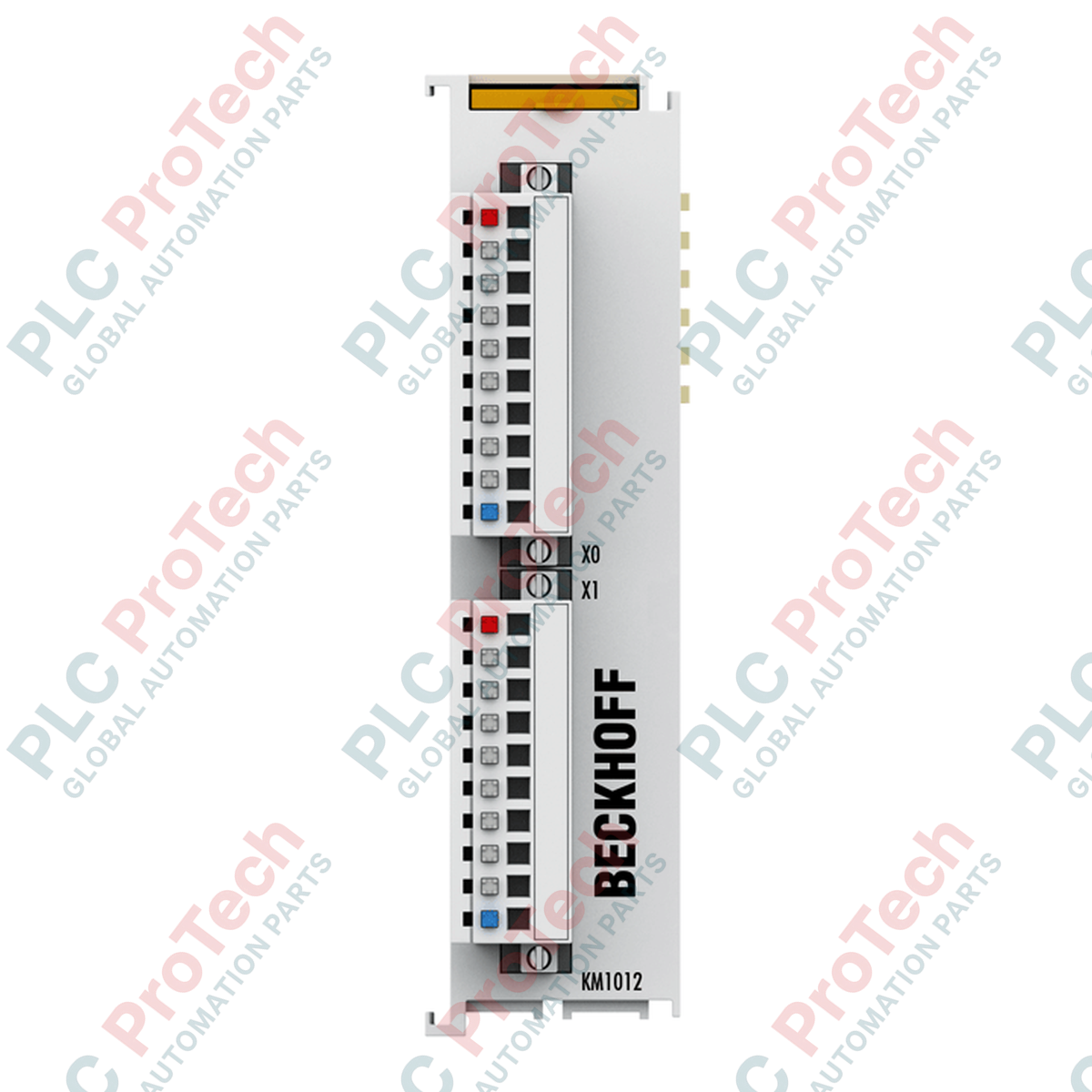

Beckhoff KM1012-0001 Terminale bus, modulo di ingresso digitale a 16 canali

SKU KM1012-0001

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: KM1012-0001

  • Country of origin:Germany

  • Product Type: Moduli terminali per bus

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 120 mm x 80 mm x 40 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Interfacciando sedici segnali di controllo binari a 24 V CC con il backplane K-bus centrale, il modulo terminale bus compatto Beckhoff KM1012-0001 presenta un'interfaccia di connessione innestabile a 1 filo ad alta densità, progettata per quadri di comando ottimizzati in termini di spazio. Questa unità trasmette gli ingressi digitali isolati elettricamente direttamente al controllore di automazione di livello superiore, integrandosi nel flusso di lavoro dei blocchi terminali K-bus standard Beckhoff. Grazie all'integrazione di sedici canali d'ingresso distinti su due connettori a innesto, questo modulo riduce significativamente l'ingombro richiesto sulla guida DIN, mantenendo al contempo l'integrità del segnale in presenza di forti interferenze elettromagnetiche.

Caratteristiche principali

  • Architettura ad alta densità: combina 16 canali di ingresso digitali in un alloggiamento compatto da 26,5 mm, suddividendo i segnali in due blocchi di connettori innestabili a 8 canali.
  • Elaborazione efficiente del segnale: il filtro d'ingresso implementato nell'hardware, tipicamente di 0,2 ms, previene i problemi di rimbalzo dei contatti e garantisce un'elaborazione rapida.
  • Livello di cablaggio innestabile: viene fornito con un'interfaccia con connettore a innesto preconfigurata per il sistema a 1 filo, consentendo la sostituzione rapida del modulo durante gli interventi di manutenzione.
  • Isolamento elettrico: isolamento completo di 500 V tramite optoaccoppiatore tra l'elettronica interna del K-bus e il potenziale di campo.
  • Basso assorbimento interno: assorbe tipicamente solo 3 mA dall'alimentazione interna del K-bus, riducendo al minimo il carico termico complessivo del quadro.

Applicazioni industriali

  • Automazione delle macchine utensili: monitoraggio di interruttori di fine corsa, sensori di prossimità e pulsanti di base.
  • Imballaggio e movimentazione dei materiali: elaborazione di array di sensori ad alta densità lungo i trasportatori.
  • Stazioni di assemblaggio modulari: quadri di comando con spazio limitato che richiedono un'integrazione ad alta densità di sensori digitali.
  • HVAC e controllo degli edifici: integrazione dei contatti ausiliari binari e dei relè di allarme in rack PLC centralizzati.

Directory delle varianti della serie KM1012

Codice d'ordine Configurazione del cablaggio Indicazione tramite LED di stato Stato del connettore
KM1012-0000 Sistema a 1 filo No Non incluso (solo modulo base)
KM1012-0001 Sistema a 1 filo No Connettore a 1 filo incluso
KM1012-0002 Sistema a 1 filo Sì (LED integrati) Connettore a 1 filo con LED incluso
KM1012-0004 Sistema a 3 fili Sì (LED integrati) Connettore a 3 fili con LED incluso

Specifiche tecniche

Produttore Beckhoff Automation GmbH & Co. KG
Paese di origine Germania
Numero di ingressi 16 (suddivisi in 2 gruppi da 8 canali)
Tensione di alimentazione nominale 24 V CC (-15% / +20%)
Tensione del segnale (stato 0) Da -3 V CC a +5 V CC (EN 61131-2, tipo 1)
Tensione del segnale (stato 1) Da 15 V CC a 30 V CC (EN 61131-2, tipo 1)
Tempo di filtraggio dell'ingresso Tipicamente 0,2 ms
Corrente nominale di ingresso Tipicamente 5 mA
Assorbimento di corrente (K-bus) Tipicamente 3 mA
Assorbimento di corrente (contatti di alimentazione) Nessuna (non collegato)
Tensione di isolamento 500 V RMS (dal K-bus al potenziale di campo)
Ampiezza in bit dell'immagine di processo 16 ingressi
Tecnologia di connessione Livello di connessione innestabile, sistema a 1 filo
Sezione del conduttore Da 0,08 mm a 1,5 mm (filo rigido o flessibile)
Lunghezza di spelatura del filo 8 mm
Dimensioni (L x A x P) 26,5 mm x 100 mm x 71 mm
Intervallo di temperatura di esercizio 0 degC a +55 degC
Intervallo di temperatura di stoccaggio -25 degC a +85 degC
Intervallo di umidità relativa 95%, senza condensa
Norme ambientali Conforme a EN 60068-2-6 / EN 60068-2-27 (vibrazioni/urti)
Classe di protezione IP20 (con posizione di installazione variabile)
Certificazioni CE
Peso di spedizione (calcolato) 0,25 kg
Dimensioni della confezione (calcolate) 120 mm x 80 mm x 40 mm

Assegnazione dei pin del connettore

Morsetto / pin Assegnazione dei gruppi Descrizione della funzione / del segnale
Connettore 1 (pin 1-8) Gruppo di ingressi A Ingressi digitali da 1 a 8 (standard 24 V DC)
Connettore 2 (pin 1-8) Gruppo di ingressi B Ingressi digitali da 9 a 16 (standard 24 V DC)

Informazioni empiriche di progettazione

Modelli alternativi e compatibilità

Il KM1012-0001 viene fornito di serie con un sistema di connettori a innesto a 1 filo. È completamente retrocompatibile e intercambiabile nelle configurazioni TwinCAT con il modello base (KM1012-0000) una volta collegato il connettore fisico corrispondente. Se è necessario un feedback dello stato direttamente sulla parte frontale del morsetto, valutare l'aggiornamento al modello KM1012-0002, che condivide la stessa immagine di processo e lo stesso ingombro, ma integra LED diagnostici in linea.

Problemi applicativi e note di progettazione

Poiché questo modulo utilizza uno schema di connessione a 1 filo ad alta densità, non dispone di contatti di alimentazione integrati per il collegamento dell'alimentazione dei sensori. Per collegare sensori di campo passivi a 2 o 3 fili, è necessario integrare sulla guida morsetti di distribuzione del potenziale esterni (come Beckhoff KL9184 o KL9187). La mancata predisposizione di un ritorno di massa comune verso la guida di alimentazione dei sensori causerà ingressi flottanti e variazioni intermittenti dello stato.

Suggerimenti per la messa in servizio e il cablaggio

Quando si spelano i fili dei sensori, assicurarsi che la lunghezza di spelatura sia rigorosamente di 8 mm. Lunghezze di spelatura inferiori causano contatti inaffidabili dei morsetti di connessione, provocando perdite sporadiche degli ingressi, mentre cavi spelati eccessivamente comportano rischi di cortocircuito negli array di connettori ad alta densità. Verificare sempre che il connettore a innesto sia saldamente agganciato nell'alloggiamento della base del morsetto prima di alimentare la guida K-bus.

Linee guida per l'installazione

AVVERTENZA CRITICA:

Disalimentare tutte le alimentazioni principali di campo e del backplane K-bus prima di installare, rimuovere o cablare il modulo. Lavorare su apparecchiature sotto tensione rischia di danneggiare gravemente i circuiti integrati di comunicazione del backplane e può causare stati imprevedibili del sistema.

1
Allineare il modulo affiancandolo agli altri Bus Terminal su una guida DIN standard da 35 mm (EN 60715), utilizzando il sistema integrato a doppia scanalatura e collegamento con codifica.
2
Spingere nuovamente il modulo sulla guida DIN finché i meccanismi di bloccaggio superiore e inferiore non scattano saldamente in posizione.
3
Cablare il connettore a innesto a 1 filo utilizzando fili rigidi o flessibili (0,08-1,5 mm²), mantenendo una lunghezza di spelatura esatta di 8 mm.
4
Inserire saldamente il gruppo connettore precablato nella parte frontale dei morsetti del modulo finché le linguette di ritenzione laterali non si bloccano correttamente.

FAQ

Qual è la differenza tra i moduli KM1012-0001 e KM1012-0000?

Il KM1012-0001 include i connettori a morsettiera innestabili necessari per l'installazione a 1 filo. Il KM1012-0000 è il modulo elettronico di base e non include connettori a morsettiera nella confezione.

Posso utilizzare sensori di prossimità a 3 fili direttamente con questo modulo?

No, perché si tratta di un'interfaccia di collegamento a 1 filo. L'alimentazione del sensore e il potenziale di terra devono essere distribuiti esternamente utilizzando morsetti di potenziale supplementari, poiché questo modulo non dispone di contatti di alimentazione interni.

Questo modulo a morsettiera è compatibile con TwinCAT 2 e TwinCAT 3?

Sì, è completamente integrato nella libreria di configurazione TwinCAT. Quando viene rilevato nell'albero di configurazione I/O, si comporta in modo identico a un modulo K-bus standard.

Come sono isolati i segnali di ingresso in questo modello?

Il modulo dispone di un isolamento tramite optoaccoppiatori, con una tensione nominale fino a 500 V RMS tra le linee interne di comunicazione K-bus e i segnali di ingresso esterni lato campo.
