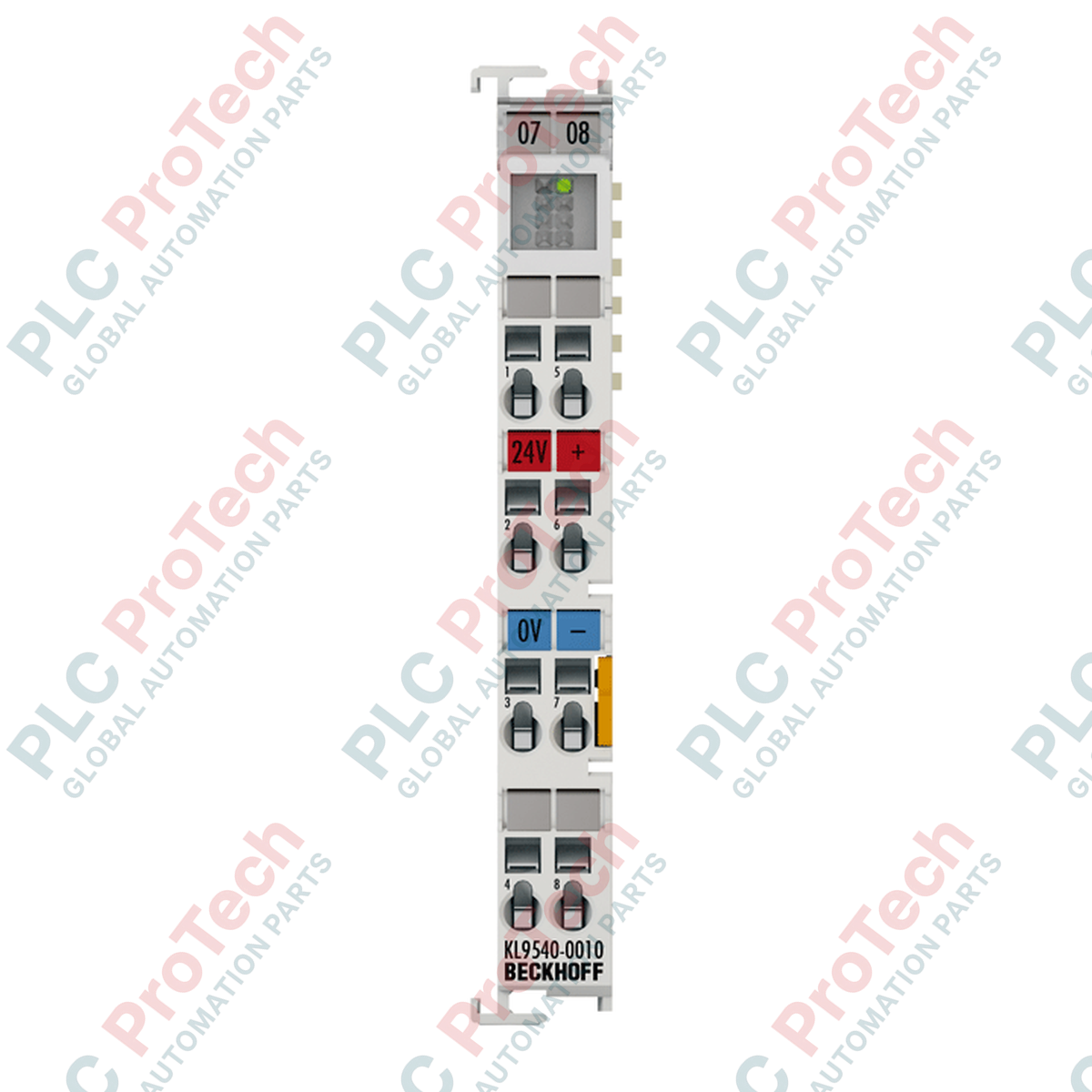

BECKHOFF KL9540-0010 Modulo filtro antidisturbo per terminale di sistema

Panoramica del prodotto

Il KL9540-0010 (KL9540010) è un terminale di sistema specializzato progettato per fornire protezione dalle sovratensioni all'alimentazione di campo dei terminali analogici all'interno del sistema Beckhoff Bus Terminal. Negli ambienti industriali ad alta precisione, come gli impianti di trattamento chimico, gli impianti di trattamento delle acque e le reti di distribuzione elettrica, i segnali analogici sono altamente suscettibili alle interferenze elettriche e ai picchi di tensione. Questo modulo funge da linea di difesa essenziale, filtrando l'alimentazione di campo a 24 VDC per garantire che ai componenti sensibili a valle arrivi un'alimentazione stabile e priva di disturbi. Isolando l'alimentazione di campo dalle sovratensioni transitorie, il KL9540-0010 migliora significativamente l'integrità del segnale e protegge le costose infrastrutture analogiche I/O da guasti hardware catastrofici e dalla corruzione dei dati.

Configurazione tecnica

Il KL9540-0010 funge da ponte di protezione all'interno dell'assemblaggio dei terminali K-Bus. È dotato di un filtro integrato contro le sovratensioni, ottimizzato specificamente per l'alimentazione di campo, con una corrente nominale fino a 5 A. L'hardware è alloggiato in un telaio compatto in policarbonato da 12 mm, che utilizza un collegamento a doppia fessura e chiave per il montaggio affiancato su una guida DIN standard da 35 mm. Per il cablaggio, l'unità utilizza un sistema di azionamento a molla ad alta affidabilità, compatibile con conduttori rigidi, flessibili e con capicorda, da AWG 28 ad AWG 14. Questa configurazione consente una manutenzione rapida con azionamento tramite utensile, garantendo al contempo contatti elettrici resistenti alle vibrazioni nei macchinari industriali soggetti a elevati movimenti.

Specifiche tecniche

Domande frequenti tecniche

Il KL9540-0010 filtra l'alimentazione logica K-Bus o l'alimentazione di campo?

Questo modulo filtra specificamente l'alimentazione di campo (24 VDC) utilizzata dai terminali analogici. È progettato per sopprimere le sovratensioni provenienti dal lato campo, impedendo che influenzino la precisione delle conversioni analogico-digitali o danneggino i moduli a valle.

È richiesto un orientamento di montaggio specifico per questo terminale?

No, la posizione di installazione è variabile. Tuttavia, deve essere agganciato saldamente a una guida DIN da 35 mm conforme alla norma EN 60715 e bloccato correttamente utilizzando il collegamento integrato a doppia fessura e chiave, per garantire la stabilità meccanica.

Quale tipo di cablaggio è consigliato per i collegamenti del filtro contro le sovratensioni?

Il terminale supporta conduttori rigidi (e), flessibili (f) e a trefoli (st). Per prestazioni ottimali in ambienti soggetti a forti vibrazioni, si consiglia l'uso di capicorda (f) con una sezione di collegamento da 0.14 a 1.5 mm squared, per garantire una connessione affidabile e a tenuta di gas.

Guida all'ingegneria e all'installazione

• Strategia di posizionamento: Per la massima efficacia, installare il KL9540-0010 immediatamente a monte del gruppo di terminali analogici che si intende proteggere. In questo modo, qualsiasi disturbo elettrico o sovratensione captato dalle linee di alimentazione di campo viene filtrato prima di raggiungere gli stadi di elaborazione analogica sensibili.

• Accuratezza del cablaggio: Mantenere una lunghezza di spelatura da 8 a 9 mm per tutti i conduttori. Quando si utilizza un cacciavite per azionare la molla, assicurarsi che l'utensile sia della misura corretta per evitare di danneggiare l'alloggiamento in policarbonato o il meccanismo a molla interno. Assicurarsi che la corrente dei contatti di potenza non superi il carico massimo nominale di 10 A durante il funzionamento del sistema al picco.

• Messa a terra e conformità EMC: Per soddisfare gli standard di immunità EN 61000-6-2, assicurarsi che la guida DIN sia collegata correttamente alla terra funzionale (FE) del quadro elettrico. Il KL9540-0010 si basa su un percorso a bassa impedenza verso terra per dissipare efficacemente l'energia delle sovratensioni.
