BECKHOFF KM2042 Modulo terminale bus serie KM

Panoramica del prodotto

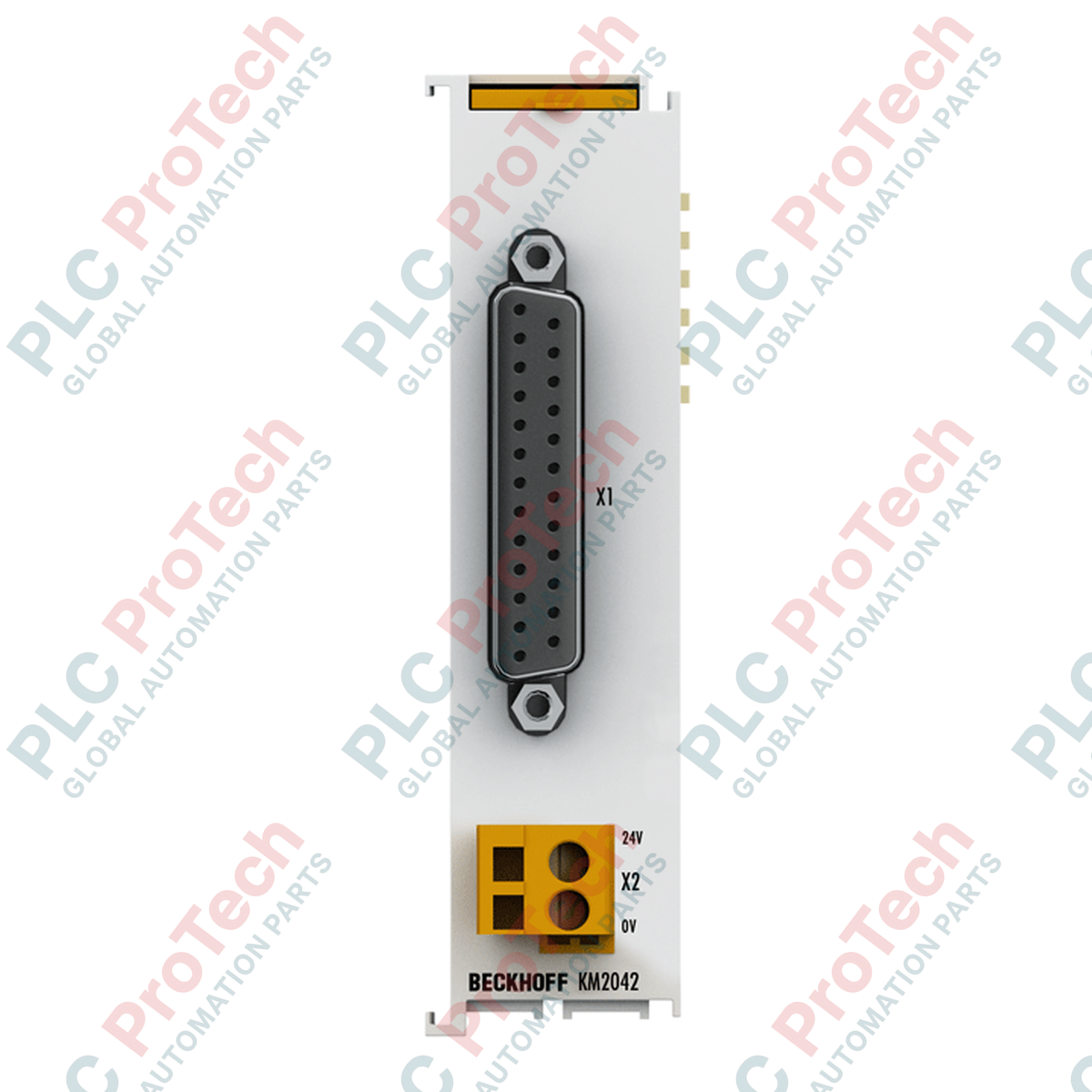

Il KM2042 (KM2042) è un terminale Bus con uscita digitale a 16 canali ad alta densità della serie KM di Beckhoff, progettato specificamente per semplificare l'interfaccia tra la logica di controllo e i terminali per valvole con connettore multipolare. Grazie a un collegamento D-sub diretto, questo modulo semplifica le operazioni di cablaggio complesse, riducendo significativamente i tempi di installazione e i potenziali errori nel cablaggio punto-punto. Questa soluzione è ottimizzata per il controllo ad alta densità delle valvole pneumatiche, garantendo un'elevata affidabilità del segnale e una ridotta manutenzione del sistema nei macchinari automatizzati per l'assemblaggio e il confezionamento.

Configurazione tecnica

Il KM2042 è progettato per un'integrazione salvaspazio e utilizza un'interfaccia D-sub per gestire 16 uscite digitali. Ogni canale supporta un carico di 0,5 A, con una corrente totale complessiva di 4 A, e dispone di una protezione individuale contro i cortocircuiti per prevenire guasti a cascata in caso di anomalie sul lato campo. A differenza dei Bus Terminal standard, il KM2042 è progettato senza contatti di alimentazione e riceve l'alimentazione direttamente tramite l'interfaccia, semplificando l'architettura di alimentazione per le applicazioni con isole di valvole multipolari. L'unità fornisce un isolamento elettrico di 500 V tra il K-bus e il potenziale di campo, mantenendo l'integrità del segnale in ambienti industriali caratterizzati da elevati livelli di interferenza.

Specifiche tecniche

Domande frequenti

Quali sono i vantaggi specifici dell'interfaccia D-sub del KM2042?

Il connettore D-sub consente il collegamento "plug-and-play" ai terminali per valvole multipolari standard, eliminando la necessità di terminare singolarmente i cavi di tutti i 16 canali e riducendo drasticamente la manodopera necessaria per l'installazione.

Come gestisce l'unità i limiti della corrente complessiva?

Sebbene ogni canale sia dimensionato per 0.5 A, la somma totale di tutte le uscite attive contemporaneamente non deve superare 4 A, per rimanere entro i limiti termici e strutturali del terminale.

Il KM2042 richiede contatti di alimentazione esterni?

No, il KM2042 non utilizza contatti di alimentazione. Tutta l'alimentazione necessaria sul lato campo per gli stadi di uscita viene instradata tramite la configurazione dell'interfaccia del modulo.

Linee guida ingegneristiche e buone pratiche

• Compatibilità con i terminali per valvole: Quando si seleziona questo modulo per il controllo dei terminali per valvole, verificare che la configurazione multipolare dell'isola di valvole corrisponda all'assegnazione dei pin D-sub del KM2042. Un'assegnazione errata dei pin può causare un'attivazione impropria delle valvole o potenziali danni ai driver di uscita interni.
• Protezione dai carichi induttivi: Anche con la capacità integrata del terminale di gestire l'energia di interruzione (< 150 mJ per canale), se le valvole pneumatiche dispongono di bobine interne di grandi dimensioni che generano elevate tensioni di ritorno, assicurarsi che sul lato valvola sia presente una soppressione dei transitori, come diodi o varistori, per massimizzare la durata degli stadi di uscita del terminale.
• Montaggio e ambiente: Nonostante il grado di protezione IP20, assicurarsi che il modulo sia installato in un quadro di controllo pulito e asciutto. La posizione di installazione "variabile" offre flessibilità, ma si consiglia il montaggio verticale per ottimizzare la dissipazione del calore, soprattutto quando si opera vicino al limite di corrente complessiva di 4 A.
