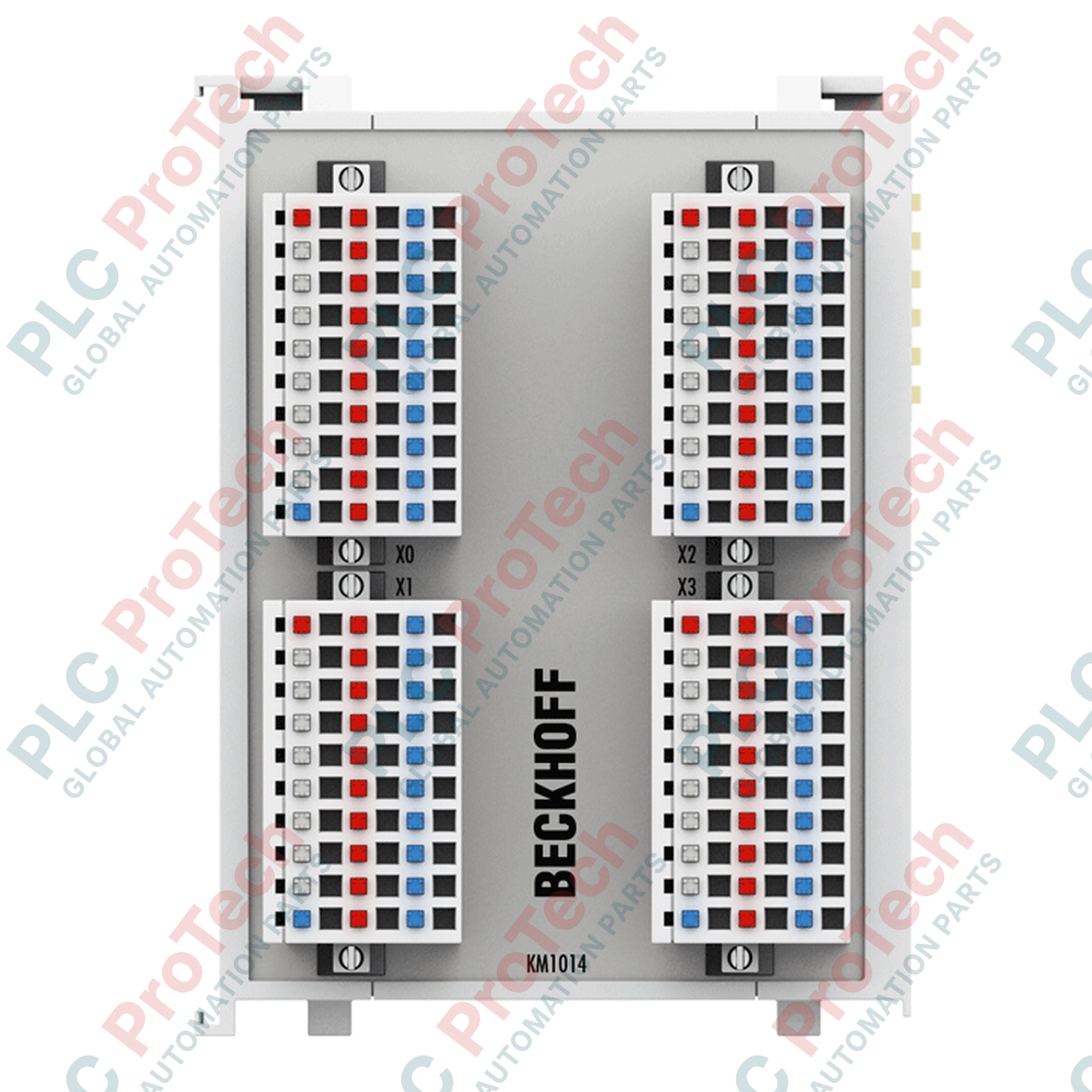

BECKHOFF KM1014-0000 Modulo di ingressi digitali ad alta densità a 32 canali

Panoramica del prodotto

Il KM1014-0000 (KM1014-0000)  è un modulo Bus Terminal ad alta densità dotato di 32 ingressi digitali, progettato per armadi di controllo ottimizzati per lo spazio. Funzionando con una tensione nominale standard di 24 VDC, ciascun canale di ingresso incorpora un rapido filtro di ingresso da 0.2 ms per acquisire in modo affidabile le transizioni dei segnali ad alta velocità.

Questo modulo è ampiamente utilizzato in linee di produzione ad alto volume, sistemi di smistamento e celle di assemblaggio complesse, dove enormi quantità di dati binari di campo, come quelli provenienti da interruttori di prossimità, sensori di finecorsa e stati dei pulsanti, devono essere elaborati simultaneamente. Integrando 32 ingressi indipendenti in un formato compatto largo 75 mm, il componente ottimizza lo spazio sulla guida, semplifica i layout di controllo e riduce i costi strutturali complessivi, mantenendo al contempo una rigorosa separazione dei segnali per ridurre al minimo i tempi di inattività del sistema.

Variante hardware e configurazione dell'interfaccia

La variante KM1014-0000 viene fornita esplicitamente come unità modulo morsetto base senza blocchi connettori . Questa configurazione offre ai progettisti di sistemi la flessibilità di selezionare l'interfaccia di collegamento di campo precisa richiesta dal loro schema di cablaggio specifico, utilizzando spine standard a 1 filo, strisce LED di stato integrate o configurazioni avanzate di distribuzione dell'alimentazione ai sensori a 3 fili.

L'architettura del morsetto è suddivisa in una disposizione di mappatura a 4 x 8 canali, che presenta una larghezza totale di 32 bit direttamente nell'immagine di processo del K-bus. Funziona senza interruttori hardware per gli indirizzi né attività di configurazione, consentendo l'integrazione immediata negli assemblaggi standard di rack PLC Beckhoff tramite il backplane nativo.

Specifiche tecniche

Domande frequenti sul prodotto

Qual è la differenza funzionale tra KM1014-0000 e KM1014-0001?

Il KM1014-0000 è il modulo elettronico di base fornito senza morsettiere frontali plug-in. Il KM1014-0001 include il kit di connettori standard a 1 filo necessario per cablare immediatamente i 32 segnali di campo.

È possibile collegare sensori di Tipo 3 a questo modulo terminale di ingresso Tipo 1?

Il KM1014-0000 è rigorosamente conforme alle caratteristiche della norma EN 61131-2 Tipo 1, ovvero ha un assorbimento di corrente ottimizzato di 5 mA a 24 VDC. Sebbene molti interruttori di prossimità standard siano retrocompatibili, controllare sempre la scheda tecnica del sensore per verificare che i requisiti di corrente di mantenimento minima siano supportati da un profilo di ingresso Tipo 1.

Perché questo modulo specifico indica di non avere contatti di alimentazione interni?

A differenza dei morsetti KL standard larghi 12 mm, che trasmettono l'alimentazione di campo lungo la pila tramite lame metalliche laterali, il KM1014-0000 assorbe alimentazione esclusivamente dal K-bus per la propria logica interna. L'alimentazione dei sensori di campo deve essere fornita direttamente tramite i connettori esterni.

Procedure di installazione meccanica e cablaggio in campo

• Assemblaggio dei connettori e terminazione dei cavi: Poiché il KM1014-0000 non include connettori preconfezionati, procurarsi il blocco connettori plug-in Beckhoff appropriato prima di iniziare l'assemblaggio in loco. Spellare i cavi di campo esattamente per 8 mm. Inserire conduttori rigidi o cavi flessibili con una sezione compresa tra 0.08 e 1.5 mm² nelle prese dei morsetti del connettore utilizzando un utensile standard a lama piatta per azionare la molla interna di ritenuta.

• Fissaggio meccanico su guida DIN: Far scorrere verticalmente l'alloggiamento del modulo su una guida DIN standard da 35 mm conforme alla norma EN 60715 finché il fermo di bloccaggio integrato non si innesta saldamente. Utilizzare il sistema integrato a doppia scanalatura e chiave per allineare e collegare il modulo fianco a fianco con i componenti K-bus adiacenti. Questo accoppiamento meccanico è fondamentale per mantenere costante l'allineamento della linea di comunicazione in presenza di forti vibrazioni durante il funzionamento.

• Considerazioni termiche ad alta densità: I 32 ingressi ravvicinati generano una dissipazione termica localizzata quando più canali vengono alimentati simultaneamente a 30 VDC. Installare il gruppo in configurazione verticale per favorire il flusso d'aria passivo attraverso le fessure dell'alloggiamento. Assicurarsi che le temperature interne dell'armadio di controllo rimangano comprese tra 0 e +55 deg C e tenere separati dall'area del rack I/O eventuali dispositivi ad alta potenza che generano calore.
