Modulo Beckhoff KM1018-0000 per Bus Terminal

Descrizione

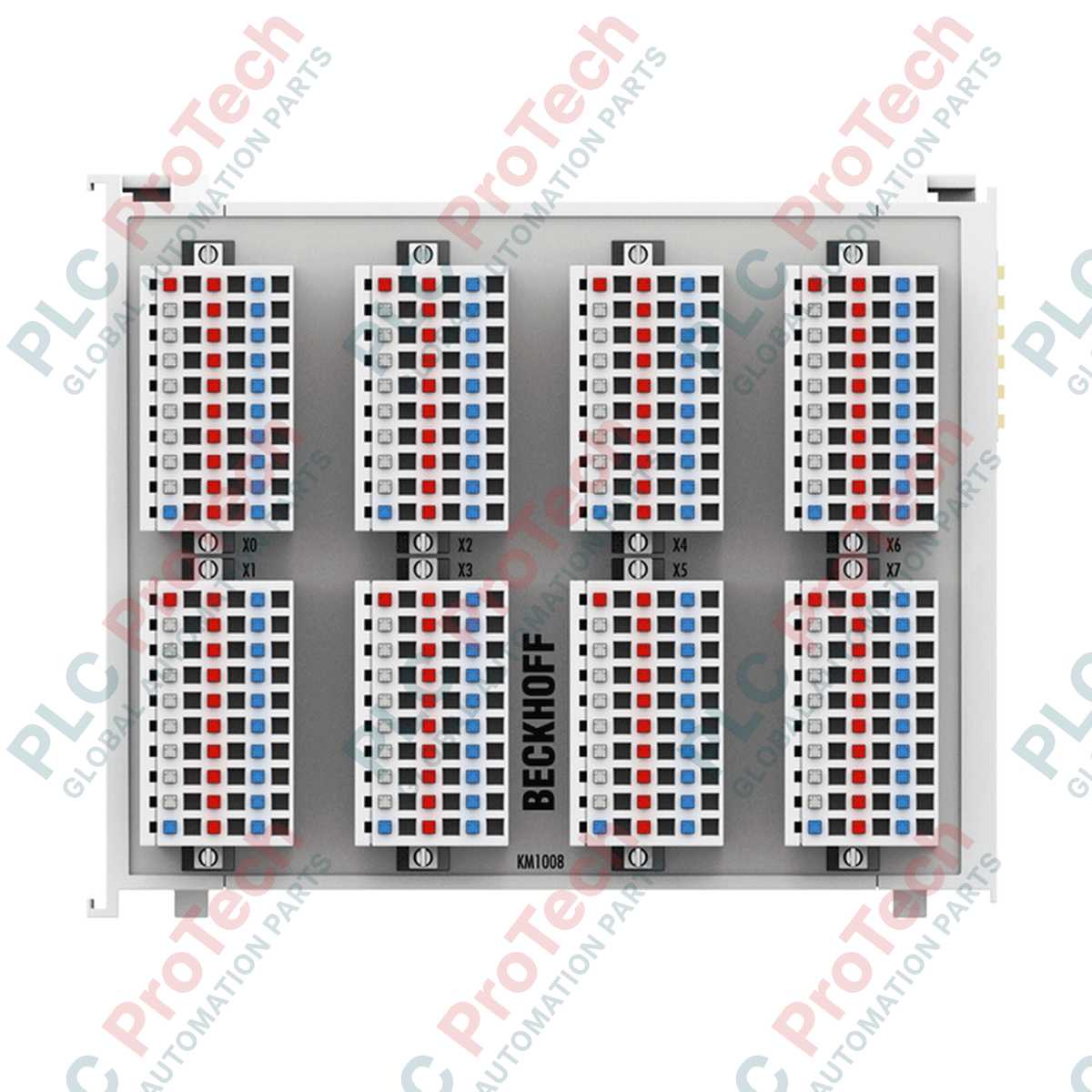

Il BECKHOFF KM1018-0000 è un modulo Bus Terminal ad alta densità progettato per ospitare 64 ingressi digitali in un alloggiamento compatto. Operando a una tensione nominale di 24 V CC, questo modulo funge da interfaccia salvaspazio nel sistema I/O Beckhoff e trasmette segnali elettricamente isolati direttamente alle unità di automazione di livello superiore tramite il K-bus. Integrando 64 canali in una singola unità fisica, riduce significativamente lo spazio necessario nel quadro di controllo, mantenendo al contempo un'acquisizione accurata dei segnali.

Come variante di configurazione base (-0000), il BECKHOFF KM1018-0000 viene fornito senza blocchi connettori frontali a innesto. Questo design consente ai progettisti di scegliere la tecnologia di cablaggio appropriata per la propria installazione, incluse morsettiere a innesto a 1 o 3 fili, con o senza LED di stato diagnostici. Il montaggio fisico avviene direttamente su guide DIN standard e il modulo si interblocca con i terminali adiacenti per garantire stabilità strutturale ed elettrica.

Caratteristiche

• Interfaccia ad alta densità con 64 canali di ingresso digitali.
• Acquisizione rapida dei segnali con un limite tipico del filtro d'ingresso di 0,2 ms.
• Isolamento elettrico di 500 V tra il K-bus e il potenziale di campo.
• Configurazione flessibile del cablaggio tramite un livello di connessione a innesto (blocchi connettori ordinabili separatamente).
• Installazione diretta su guide DIN standard da 35 mm tramite un sistema sicuro a doppia scanalatura con blocco a chiave.
• Basso consumo di corrente dal K-bus per ottimizzare l'efficienza energetica del sistema.

Applicazioni

• Acquisizione ad alta densità di segnali digitali in quadri di controllo con spazio limitato.
• Sistemi di automazione industriale che richiedono tempi di risposta rapidi per gli ingressi dei sensori digitali.
• Controllo di macchine utensili, macchinari per l'imballaggio e linee di produzione tramite reti K-bus Beckhoff.

Informazioni per l'ordine

Specifiche tecniche

Generali e meccaniche

Elettrici e di segnale

Ambientali

Linee guida per l'installazione

1. Verificare la compatibilità complessiva del sistema e assicurarsi che l'alimentazione sia completamente disinserita prima di iniziare l'installazione.
2. Montare il modulo BECKHOFF KM1018-0000 su una guida DIN standard da 35 mm (EN 60715) facendolo scorrere in posizione. Assicurarsi che il collegamento affiancato ai terminali adiacenti sia fissato tramite la struttura di bloccaggio a doppia scanalatura e chiave.
3. Verificare che i contatti meccanici K-bus si innestino correttamente con il modulo adiacente.
4. Inserire i blocchi connettore innestabili compatibili (ordinati separatamente) nella parte anteriore del modulo terminale.
5. Eseguire il cablaggio sul campo utilizzando conduttori idonei (da 0,08 a 1,5 mm²), spelando l'isolamento esattamente per 8 mm.
6. Applicare un'alimentazione CC da 24 V sul campo ed eseguire una scansione della configurazione del sistema utilizzando TwinCAT System Manager per configurare l'immagine di processo.
