Manufacturer: BECKHOFF
Product No.: KS3001
Country of origin:Germany
Product Type: Moduli di ingresso analogici
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

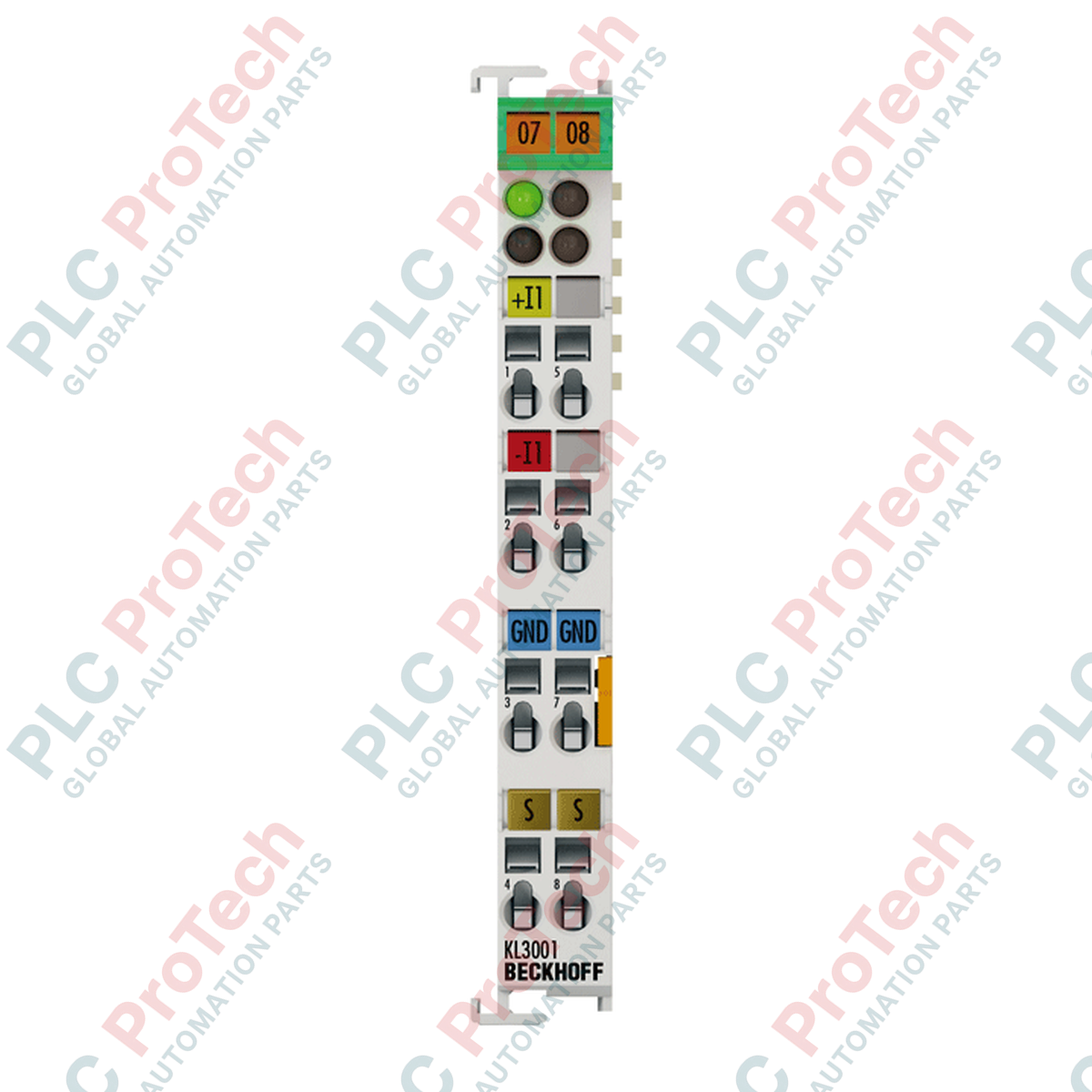

Elaborando segnali analogici differenziali all'interno del sistema I/O Beckhoff, il morsetto bus Beckhoff KS3001 offre una misurazione della tensione ad alta precisione nell'intervallo da -10 a +10 V. Questo modulo a canale singolo è dotato di un design con cablaggio innestabile, che consente una rapida sostituzione sul campo senza intervenire sul cablaggio dei morsetti. Operando direttamente sul K-bus, trasmette i valori di misura digitalizzati al controllore di livello superiore con isolamento elettrico, risultando ideale per ambienti industriali esigenti che richiedono un'acquisizione affidabile dei segnali.
| Parametro | Specifiche |
|---|---|
| Produttore | Beckhoff |
| Numero di modello / articolo | KS3001 |
| Numero di ingressi | 1 |
| Intervallo di tensione del segnale | -10 a +10 V |
| Tecnologia di ingresso | Ingresso differenziale |
| Resistenza interna | tip. > 200 kOhm |
| Tensione di modo comune (Ucm) | max. 35 V |
| Risoluzione | 12 bit (11 bit per l'intervallo da 0 a 10 V) |
| Tempo di conversione | tip. 1 ms |
| Errore di misura | < ±0,3% (rispetto al valore di fondo scala) |
| Isolamento elettrico | 500 V (K-bus / tensione del segnale) |
| Consumo di corrente (K-bus) | tip. 65 mA |
| Ampiezza in bit dell'immagine di processo | Ingresso: 1 x 16 bit di dati (1 x 8 bit di controllo/stato opzionale) |
| Sezione di collegamento | Rigido/trecciato: da 0,08 a 1,5 mm², a fili fini: da 0,14 a 1,5 mm² |
| Sezione di collegamento AWG | Rigido/trecciato: da AWG 28 a 16, a fili fini: da AWG 26 a 16 |
| Lunghezza di spelatura | da 9 a 10 mm |
| Temperatura di esercizio | 0 a +55 gradi Celsius |
| Temperatura di stoccaggio | -25 a +85 gradi Celsius |
| Umidità relativa | 95%, senza condensa |
| Grado di protezione | IP20 |
| Marcatura Ex | II 3 G Ex nA IIC T4 Gc |
| Dimensioni (L x A x P) | 12 mm x 100 mm x 68 mm |
| Peso | 70 g |
| Peso di spedizione (calcolato) | 0,15 kg |
Il KS3001 è l'equivalente con cablaggio innestabile del Bus Terminal standard KL3001. Sebbene condividano specifiche elettriche, mappature dei registri e configurazioni TwinCAT identiche, il KS3001 è dotato di un blocco terminale rimovibile. Ciò consente ai team di manutenzione sul campo di sostituire un modulo guasto senza scollegare alcun cablaggio sul campo, riducendo significativamente i tempi di fermo nei circuiti di processo critici.
Verificare sempre che la tensione di modo comune (Ucm) tra gli ingressi differenziali e la terra interna del K-bus non superi il limite massimo assoluto di 35 V. Il superamento di questa soglia saturerà lo stadio di ingresso differenziale, causando letture troncate o altamente imprecise e potendo infine provocare il degrado permanente degli amplificatori operazionali di ingresso hardware.
Per applicazioni ad alta precisione, utilizzare cavi a doppino intrecciato schermato (STP) per le linee del segnale analogico. Collegare la schermatura del cavo a una guida di terra funzionale (FE) a bassa impedenza, il più vicino possibile al punto di ingresso del morsetto. In TwinCAT, è possibile configurare l'immagine di processo in modo da includere byte di controllo e di stato (1x8 bit) per monitorare flag diagnostici come le condizioni di fuori intervallo superiore o inferiore.
AVVERTENZA CRITICA
Disalimentare l'intero sistema Bus Terminal (sia l'alimentazione del K-bus sia le eventuali tensioni sul lato campo) prima di inserire, rimuovere o cablare il modulo KS3001. In caso contrario, si possono verificare archi elettrici, danni ai contatti interni del K-bus o la corruzione dell'immagine di processo dei morsetti adiacenti.
Montare il morsetto su una guida DIN standard da 35 mm (conforme alla norma EN 60715) facendolo scorrere sulla guida finché il meccanismo di bloccaggio non si innesta saldamente.
Far scorrere lateralmente il modulo per collegarlo ai Bus Terminal adiacenti, assicurandosi che il collegamento a scanalatura e linguetta e i contatti laterali K-bus siano completamente accoppiati.
Inserire il blocco di cablaggio innestabile nella parte anteriore dell'alloggiamento del morsetto finché non scatta in posizione.
Collegare le linee del segnale differenziale usando un cacciavite per azionare i morsetti a molla. Spellare le estremità dei fili per 9–10 mm prima dell'inserimento.
