BECKHOFF KS3122 Terminale bus

Descrizione

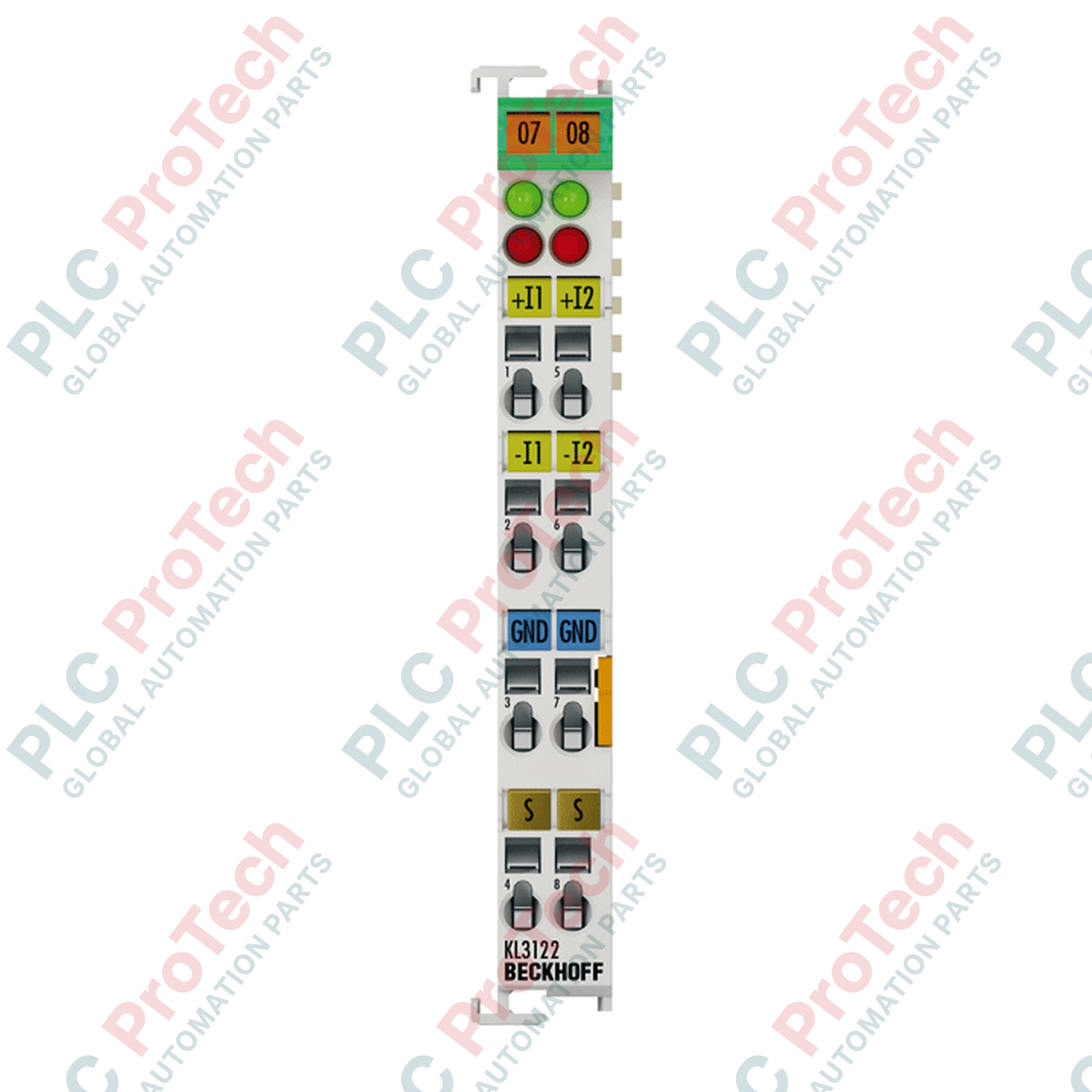

Il BECKHOFF KS3122 è un morsetto bus con ingresso analogico a 2 canali ad alte prestazioni, progettato per acquisire segnali differenziali nell'intervallo da 4 a 20 mA. Progettato per un'integrazione precisa nelle reti K-bus, questo morsetto dispone di un livello di cablaggio innestabile che distingue la serie KS dai moduli KL standard con cablaggio fisso. Questo design consente un'installazione rapida, il precablaggio e una manutenzione senza complicazioni, permettendo di rimuovere l'alloggiamento del morsetto senza scollegare il cablaggio da campo.

Con una struttura interna di ingresso differenziale, il BECKHOFF KS3122 offre un'eccellente reiezione dei disturbi e stabilità del segnale in ambienti elettricamente rumorosi. Offre una risoluzione predefinita di 15 bit, configurabile fino a 16 bit per applicazioni di misura ad alta risoluzione. Questo livello di precisione, unito a filtri e tempi di conversione configurabili, lo rende una scelta affidabile per il monitoraggio di variabili di processo come pressione, temperatura e portata tramite un'ampia varietà di sensori industriali da campo.

Caratteristiche

• Due canali di ingresso analogico differenziale ottimizzati per una corrente del segnale da 4 a 20 mA.
• Tecnologia di collegamento innestabile (serie KS) per una manutenzione sul campo semplificata e una sostituzione rapida.
• Risoluzione altamente precisa di 15 bit, configurabile fino a 16 bit.
• Tempi di conversione configurabili fino a 2 ms (140 ms predefiniti).
• Filtro integrato configurabile a 50 Hz per una soppressione affidabile dei disturbi.
• Isolamento elettrico galvanico di 500 V tra il K-bus e l'elettronica del segnale.
• Alloggiamento compatto e salvaspazio, progettato per il montaggio su guida DIN da 35 mm.

Applicazioni

• Controllo e automazione dei processi che richiedono il feedback di anelli di corrente analogici.
• Integrazione di trasmettitori di corrente, misuratori di portata e trasduttori di pressione.
• Misurazione differenziale della corrente in ambienti soggetti a disturbi elettrici di modo comune.
• Sistemi di controllo modulari in cui il cablaggio innestabile riduce i tempi di messa in servizio e manutenzione.

Specifiche tecniche

Generale

Specifiche del segnale e delle caratteristiche elettriche

Prestazioni e configurazione

Collegamento e cablaggio

Caratteristiche meccaniche e ambientali

Linee guida per l'installazione

1. Disalimentazione: assicurarsi che l'intero sistema K-bus e tutti gli alimentatori esterni di campo siano completamente spenti prima di installare, rimuovere o cablare il morsetto.
2. Montaggio su guida DIN: posizionare il morsetto su una guida DIN standard da 35 mm conforme alla norma EN 60715 e farlo scorrere finché il meccanismo di bloccaggio non scatta saldamente in posizione.
3. Collegamento dei morsetti: allineare e far scorrere insieme le connessioni a doppia scanalatura e con chiave dei morsetti adiacenti per realizzare un assemblaggio fisico robusto.
4. Livello di cablaggio collegabile: sfruttare la capacità di cablaggio collegabile del KS3122. Assicurarsi che l'alloggiamento del morsetto sia inserito correttamente sulla base collegabile. Cablare i morsetti a molla utilizzando un cacciavite a taglio standard, spelando le estremità dei fili per 9-10 mm.
5. Schermatura e messa a terra: garantire un'adeguata immunità elettromagnetica mediante una schermatura appropriata dei cavi dei sensori ad anello di corrente analogico e mettere a terra secondo le norme locali.

Conformità e certificazioni

Il BECKHOFF KS3122 è conforme agli standard internazionali e presenta le seguenti marcature:

• CE: conforme alle direttive europee pertinenti.
• UL: certificato UL per la sicurezza.
• Marcatura ATEX Ex: II 3 G Ex nA IIC T4 Gc (approvato per l'uso in ambienti classificati come zona pericolosa 2).
