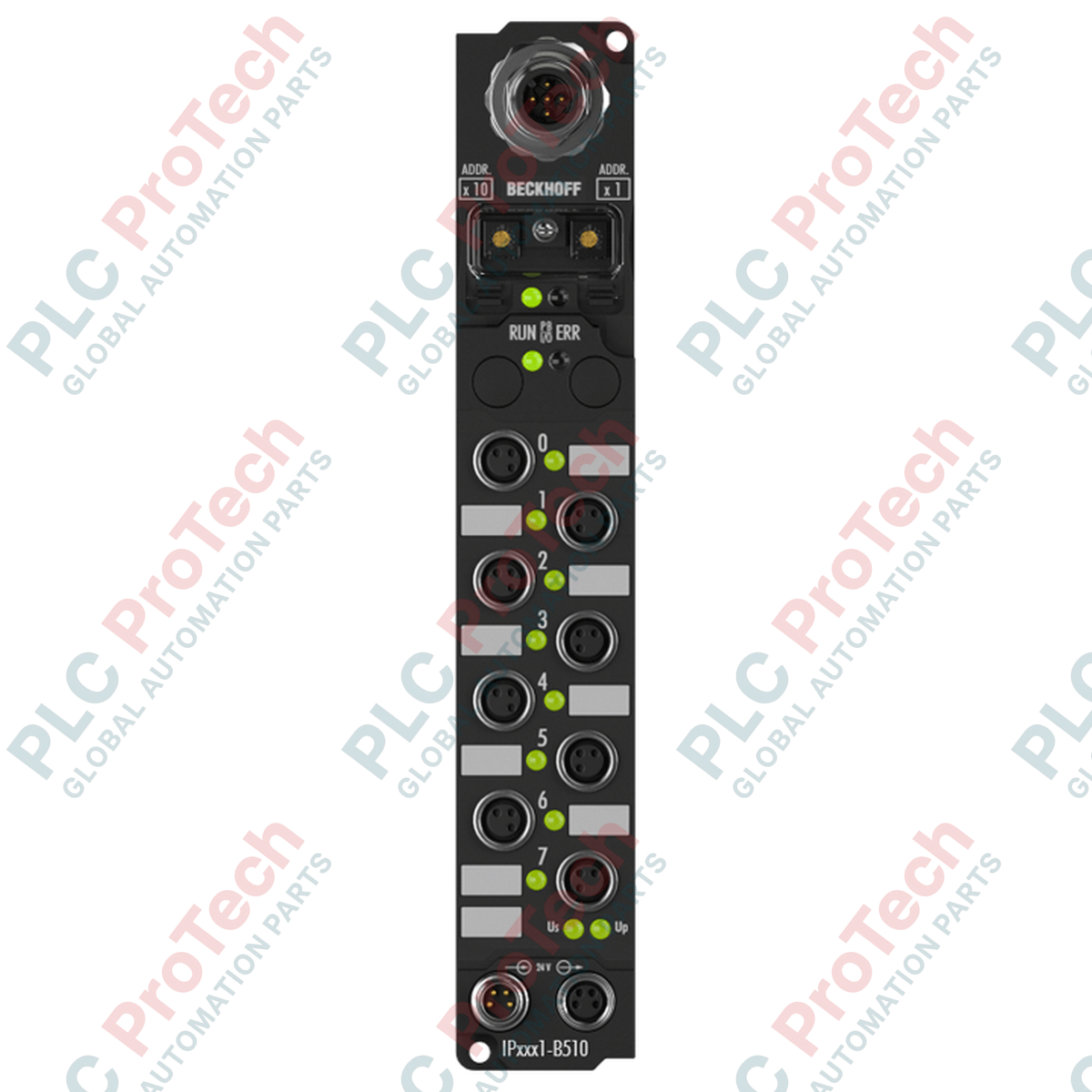

BECKHOFF IP1011-B510 Fieldbus Box CANopen

Descrizione

BECKHOFF IP1011-B510 è un Fieldbus Box CANopen decentralizzato ad alte prestazioni, progettato per acquisire segnali digitali direttamente sul campo. Dotata di 8 ingressi digitali, questa unità consente l'installazione diretta a bordo macchina senza la necessità di un armadio elettrico protettivo, riducendo al minimo il cablaggio e massimizzando la flessibilità di installazione in ambienti industriali esigenti.

Grazie al rapido filtro di ingresso da 0,2 ms, BECKHOFF IP1011-B510 garantisce un'acquisizione affidabile dei segnali ad alta velocità, conforme agli standard EN 61131-2 (tipo 2). Il collegamento fisico del segnale avviene tramite interfacce M8 salvaspazio di tipo a vite, mentre la comunicazione sul bus di campo si svolge tramite un'interfaccia CANopen standardizzata. Il compatto alloggiamento in poliammide offre robusti gradi di protezione IP65, IP66 e IP67, proteggendo i componenti interni da acqua, polvere e sollecitazioni meccaniche.

Per semplificare la progettazione della rete, la scatola rileva automaticamente le velocità di trasmissione da 10 kbaud fino a 1 Mbaud e dispone di una barriera di isolamento elettrico integrata da 500 V tra la tensione di controllo e la rete del bus di campo. La configurazione può essere gestita tramite lo strumento software KS2000 o direttamente dal controllore del sistema mediante Service Data Objects (SDO).

Caratteristiche

• 8 canali di ingresso digitali per sensori standard a 24 V CC.
• Filtro di ingresso rapido da 0,2 ms per un'elaborazione del segnale rapida e affidabile.
• Connessione al bus di campo CANopen con rilevamento automatico della velocità di trasmissione da 10 kbaud fino a 1 Mbaud.
• Punti di connessione M8 di tipo a vite per un collegamento sicuro dei sensori.
• Alimentazione dei sensori a prova di cortocircuito, fino a un totale di 0,5 A dalla tensione di controllo.
• Isolamento elettrico integrato di 500 V tra la tensione di controllo e la rete del bus di campo.
• Protezione IP65, IP66 e IP67 ad alta densità per il montaggio diretto sulla macchina.

Applicazioni

• Acquisizione decentralizzata dei segnali dei sensori digitali nell'ingegneria meccanica.
• Reti di controllo per trasportatori e movimentazione dei materiali basate su CANopen.
• Installazione a bordo macchina in ambienti con elevati livelli di umidità o polvere.
• Sistemi I/O distribuiti che richiedono un'integrazione affidabile dei segnali senza armadio elettrico.

Specifiche tecniche

Generale

Segnale e I/O

Elettrico

CANopen e comunicazione

Condizioni ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Disalimentazione del sistema: disattivare tutte le linee della tensione di comando e dell'alimentazione del bus di campo prima dell'installazione meccanica o elettrica.
2. Montaggio fisico: fissare saldamente l'alloggiamento in poliammide a una superficie piana utilizzando i due fori di fissaggio integrati con diametro di 3,5 mm e viti M3 adatte. Non serrare eccessivamente.
3. Cablaggio del bus di campo: collegare il cavo del bus di campo CANopen all'interfaccia M12 a 5 poli, assicurandosi che la piedinatura e i parametri di schermatura siano corretti.
4. Configurazione dell'alimentazione: collegare la linea della tensione di comando a 24 V CC alla presa maschio M8 a 4 poli. Se si collegano i moduli in cascata, instradare l'alimentazione a valle dalla presa femmina M8 a 4 poli al dispositivo successivo.
5. Collegamenti dei sensori: collegare i sensori digitali alle prese di ingresso filettate M8. Assicurarsi che il collegamento sia corretto per evitare cortocircuiti e verificare che il carico totale dei sensori non superi 0,5 A.
6. Verifica del sistema: ripristinare l'alimentazione e monitorare i LED diagnostici integrati per verificare la corretta inizializzazione CANopen e le corrette variazioni dello stato degli ingressi.

Conformità e certificazioni
