BECKHOFF KS4021 Terminale bus di uscita analogica a 1 canale 4-20 mA

Panoramica del prodotto

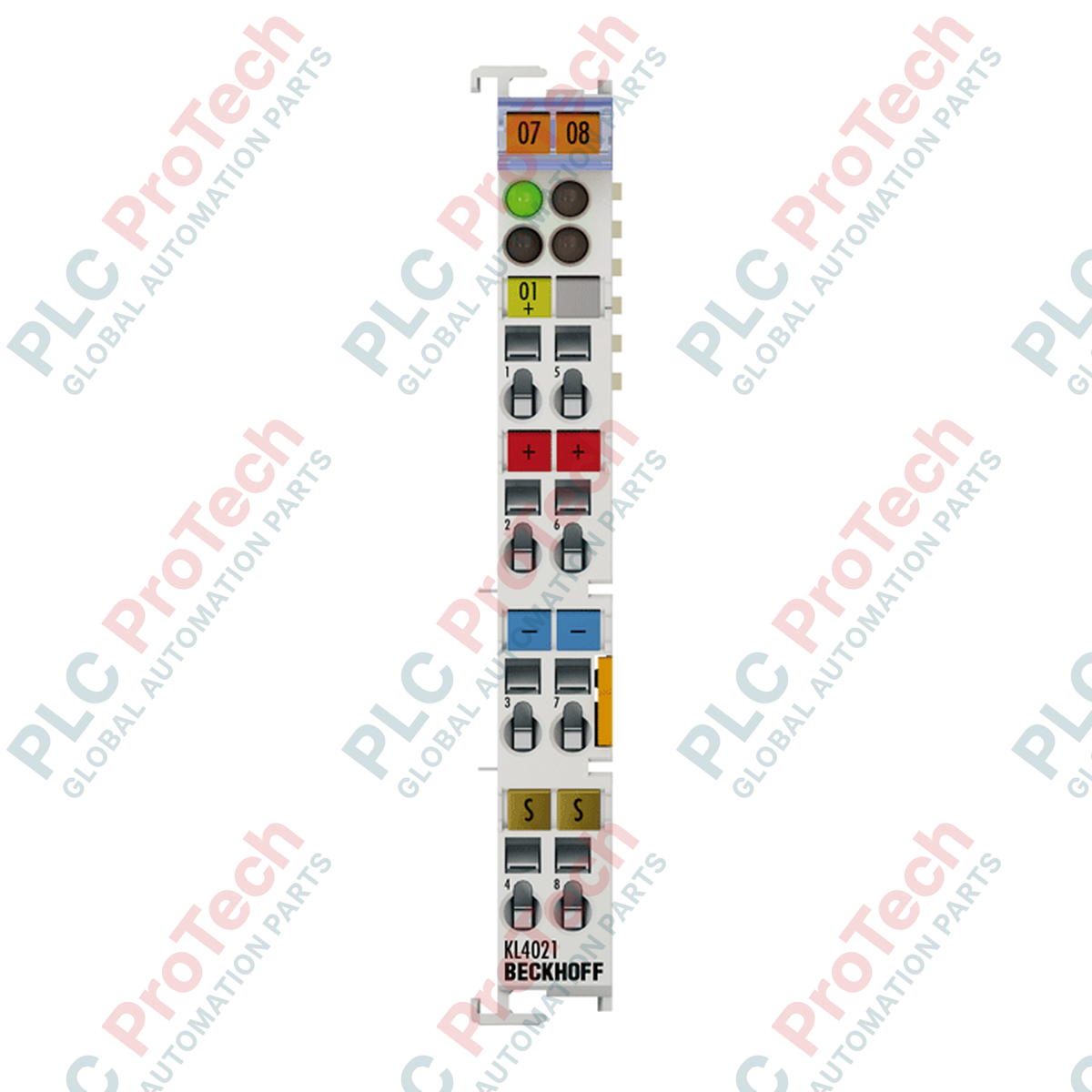

Il KS4021 (KS4021) Bus Terminal elabora segnali di controllo analogici nell'intervallo compreso tra 4 e 20 mA con una risoluzione di 12 bit. Progettato per ambienti industriali difficili, come impianti di trattamento chimico, impianti di trattamento delle acque e strutture di generazione di energia, questo modulo di uscita analogica a terminazione singola trasmette i segnali con isolamento galvanico al livello dell'attuatore. Il suo design compatto e ad alta efficienza affronta direttamente i rischi di fermo industriale utilizzando livelli di cablaggio innestabili, che consentono una rapida sostituzione sul campo senza scollegare i singoli fili dei terminali. Operando sul collaudato sistema K-bus di Beckhoff, il modulo garantisce una comunicazione dati affidabile e in tempo reale con il PLC o il controller IPC centrale.

Configurazione tecnica

Il KS4021 presenta una topologia circuitale a terminazione singola, ottimizzata per armadi di controllo con spazio limitato in cui è richiesto il collegamento di singoli canali. Riceve l'alimentazione direttamente dai contatti di alimentazione a 24 VDC, ma supporta un'alimentazione alternativa a 15 VDC tramite un terminale di alimentazione KL9515 per adattarsi ad architetture di sistema specializzate.

L'immagine di processo utilizza 1 x 16 bit di dati, con un byte di controllo e stato opzionale da 1 x 8 bit per la diagnostica avanzata. Non richiede alcuna configurazione hardware né impostazioni degli indirizzi, consentendo un'integrazione plug-and-play nell'ambiente di progettazione TwinCAT. L'alloggiamento del terminale presenta un sistema di collegamento a doppio slot e a chiave per un robusto montaggio affiancato su guida DIN.

Specifiche tecniche

FAQ sul prodotto

Qual è la differenza pratica tra KS4021 e KL4021?

La differenza principale riguarda il design dell'alloggiamento. Il KS4021 presenta un livello di cablaggio a innesto, che consente di sostituire l'intera elettronica del blocco morsetti lasciando intatto il cablaggio sul campo. Il KL4021 utilizza morsetti di cablaggio fissi, per i quali i cavi devono essere scollegati singolarmente durante la manutenzione.

Come gestisce il modulo gli errori di uscita se la resistenza del carico supera 500 Ohm?

Se la resistenza totale del loop supera 500 Ohm, il convertitore digitale-analogico interno entrerà in saturazione. Ciò impedisce al modulo di fornire la corrente massima di 20 mA, generando un segnale di uscita impreciso e attivando un bit di stato di errore nell'immagine di processo del PLC.

Questo terminale richiede una configurazione manuale in TwinCAT?

Non è necessaria alcuna configurazione manuale dell'indirizzo o dei parametri direttamente sull'hardware. Il K-bus rileva automaticamente il tipo e la posizione del modulo all'avvio del sistema, mappando direttamente i dati di uscita a 16 bit nella configurazione del controller.

Istruzioni per l'installazione e il cablaggio sul campo

• Funzionamento del morsetto a innesto: Per rilasciare o inserire i singoli fili, utilizzare un cacciavite a taglio standard per azionare il meccanismo integrato del morsetto a molla. Spellare tutti i fili di segnale esattamente per 9-10 mm. Assicurarsi che la sezione del conduttore corrisponda alle specifiche (da AWG 28 a 16 per fili rigidi o intrecciati).

• Schermatura e riduzione dei disturbi: Negli ambienti industriali con elevate interferenze elettromagnetiche (EMI), utilizzare sempre cavi a doppino intrecciato schermati per il loop da 4 a 20 mA. Collegare a terra la schermatura del cavo a una sola estremità, idealmente nel punto di ingresso dell'armadio di controllo, per evitare loop di massa.

• Requisiti di sicurezza per la zona ATEX 2: Quando si installa il modulo in aree pericolose contrassegnate con II 3 G Ex nA IIC T4 Gc, il terminale deve essere montato all'interno di un involucro con grado di protezione IP54 conforme alla norma EN 60079-15. Non scollegare né inserire le leve del cablaggio a innesto mentre il sistema è sotto tensione.
