Manufacturer: BECKHOFF
Product No.: ZB7203-1000
Country of origin:Germany
Product Type: Cavi EtherCAT P
Payment: T/T, Western Union
Weight: 500g
Dimensions: 1 x 4 x 0,34 mm
Shipping port: Xiamen
Warranty: 12 months

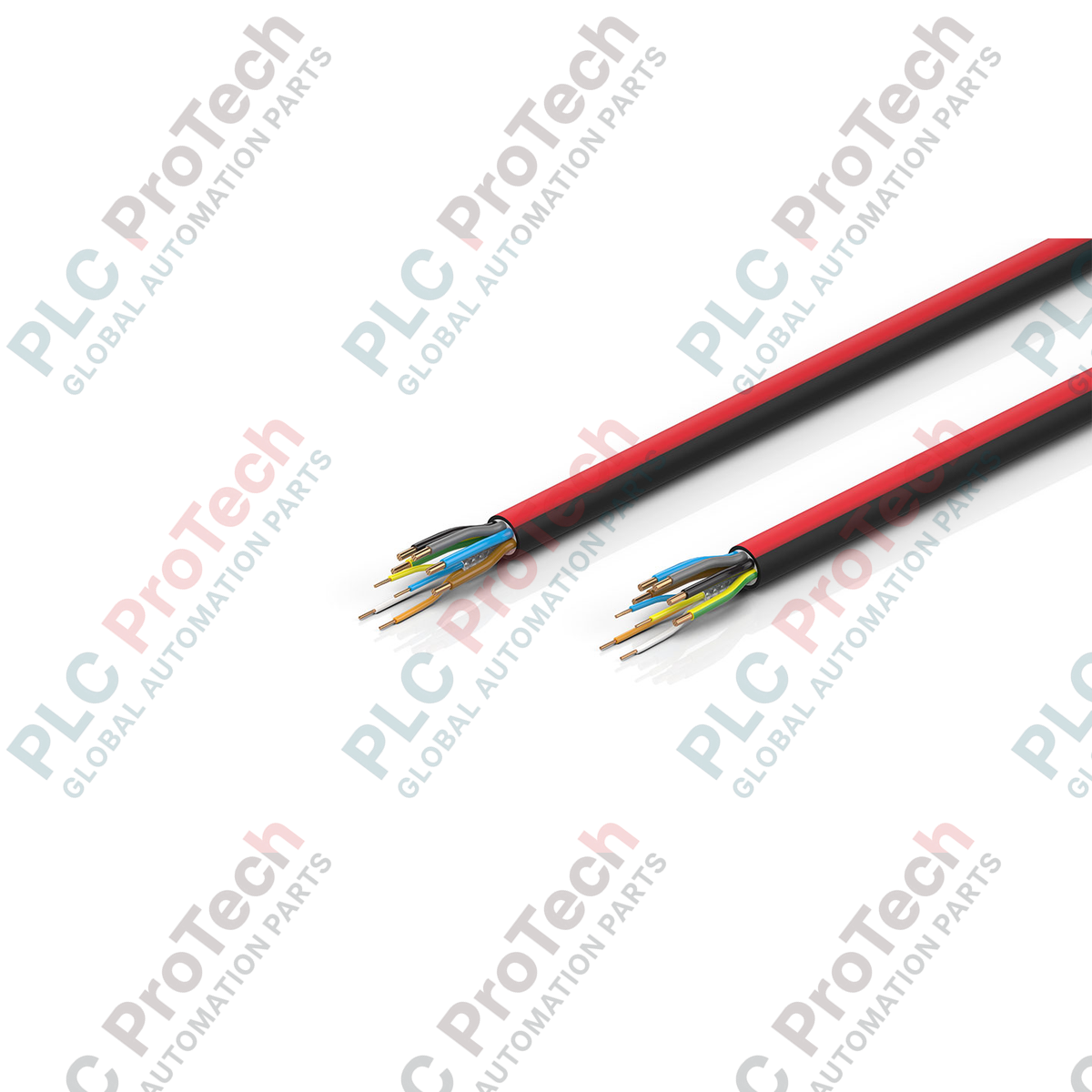

Trasmettendo dati di comunicazione ad alta velocità e linee di tensione ausiliaria all'interno di un'unica guaina esterna, Beckhoff ZB7203-1000 offre una soluzione semplificata a cavo singolo per le reti industriali a livello di campo. Questo cavo ibrido ad alta durabilità è sviluppato specificamente per supportare le architetture di sistema EtherCAT P, combinando affidabilità di trasmissione e resistenza meccanica in ambienti fisici impegnativi. Grazie alla struttura in poliuretano altamente flessibile, è completamente ottimizzato per l'installazione in catene portacavi dinamiche e sistemi di movimentazione automatizzati.
| Parametro | Valore |
|---|---|
| Produttore | Beckhoff |
| Numero di modello | ZB7203-1000 |
| Classificazione del prodotto | Cavo EtherCAT P |
| Schermatura complessiva | Nessuna schermatura complessiva |
| Sezione Ethernet | 1 x 4 x 0,34 mm² (AWG 22) |
| Sezione di alimentazione | 5 x 1,5 mm² (circa AWG 16) |
| Materiale della guaina | PUR (poliuretano) |
| Diametro esterno del cavo | 11,0 mm ± 0,2 mm (0.4331" ± 0.0079") |
| Colore della guaina | Nero (simile a RAL 9005) con striscia gialla (simile a RAL 1003) |
| Prestazioni dinamiche | Adatto all'installazione in catene portacavi |
| Peso di spedizione (calcolato) | 2,0 kg |
| Gruppo di conduttori | Struttura e assegnazione dei conduttori |
|---|---|
| Elementi dati Ethernet | Cavo star quad a 4 conduttori (0,34 mm²) ottimizzato per la comunicazione EtherCAT P standard |
| Elementi di trasmissione dell'alimentazione | Bus di alimentazione a 5 conduttori (1,5 mm²) che fornisce un percorso a bassa impedenza per la tensione ausiliaria |
Lo ZB7203-1000 è un cavo sfuso standard per installazioni EtherCAT P personalizzate in campo. Durante la terminazione, è pienamente compatibile con i connettori cablabili in campo Beckhoff (come le serie B17 e B23), purché gli inserti dei pin siano specificati per accettare conduttori dati AWG 22 e conduttori di alimentazione AWG 16. Assicurarsi che i coupler e le scatole di giunzione EtherCAT P associati (ad esempio, EP9224 o EK1310) siano aggiornati con i profili firmware più recenti, così da gestire correttamente i calcoli dinamici della caduta di tensione lungo percorsi fisici estesi.
Poiché questa variante specifica è un modello non schermato (privo di schermatura complessiva), gli ingegneri devono dare priorità a una corretta separazione dei percorsi nelle zone soggette a forti interferenze. Non posare questo cavo immediatamente in parallelo a linee di motori in corrente alternata ad alta tensione o a cavi di uscita di azionamenti a frequenza variabile (VFD). Per preservare l'integrità strutturale della guaina in PUR, mantenere il raggio minimo di curvatura previsto durante l'instradamento all'interno delle catene portacavi e assicurarsi che il cavo disponga di almeno il 10% di spazio libero rispetto alle linee circostanti all'interno del vano portacavi.
Quando si rimuove la guaina esterna in PUR per la terminazione del connettore, utilizzare strumenti rotativi di precisione per la spelatura, regolati sul diametro esterno di 11.0 mm, per evitare di intaccare l'isolamento sottostante dei conduttori dati e di alimentazione. Data la natura ibrida del cavo, verificare che i controlli con il multimetro eseguiti in campo mostrino isolamento tra i conduttori di alimentazione da 1.5 mm² e i conduttori dati da 0.34 mm² prima di alimentare il sistema.
AVVERTENZA CRITICA DI SICUREZZA
Scollegare tutte le fonti di alimentazione di controllo e ausiliarie prima di installare, instradare o terminare il cavo. La mancata disalimentazione delle linee elettriche può causare cortocircuiti, danni ai componenti del sistema o rischi elettrici. Non superare i limiti massimi di curvatura meccanica durante l'installazione.
Ispezionare il percorso del cavo per assicurarsi che non vi siano bordi metallici taglienti, scorie di saldatura o sostanze chimiche aggressive che potrebbero compromettere la guaina esterna in poliuretano.
Durante l'installazione all'interno di una catena portacavi, posare il cavo in piano, senza torsioni o attorcigliamenti. Assicurarsi che si trovi sull'asse neutro della catena e che non sia bloccato né forzato in raggi di curvatura ridotti.
Fornire un adeguato scarico della trazione a entrambe le estremità mobili del sistema portacavi, fissando saldamente la guaina del cavo senza schiacciare i conduttori interni.
