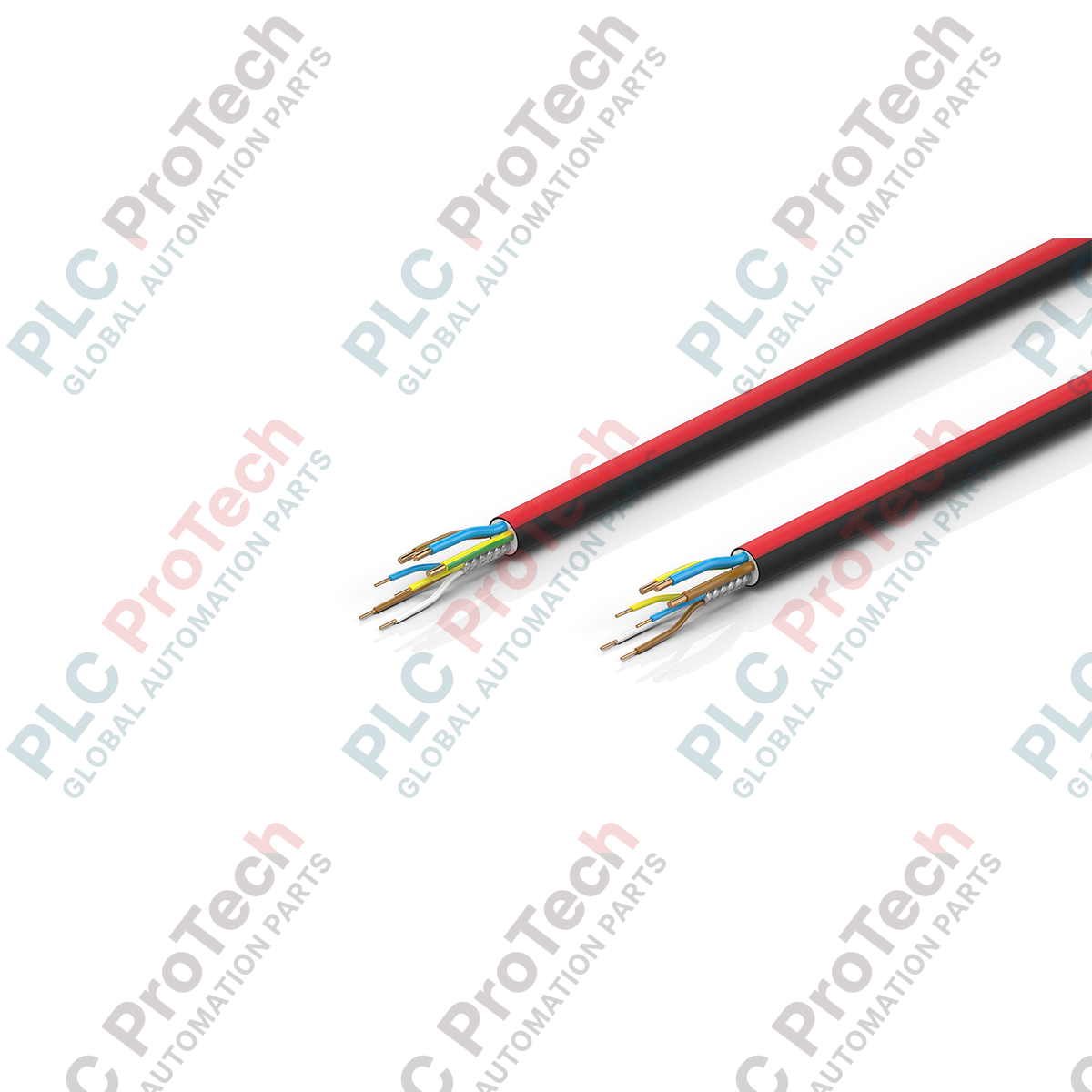

Cavo Beckhoff ZB7210-0100 EtherCAT P per catena portacavi

Descrizione

Progettato per ambienti industriali dinamici e impegnativi, il cavo sfuso Beckhoff ZB7210-0100 integra la comunicazione EtherCAT P ad alta velocità e una solida distribuzione dell'alimentazione ausiliaria in un'unica guaina resistente all'usura. Questo cavo presenta una struttura altamente flessibile, studiata specificamente per il movimento continuo nelle catene portacavi e negli elementi mobili delle macchine. Combinando quattro conduttori per la comunicazione Ethernet con tre conduttori di alimentazione ad alta capacità, elimina la necessità di linee separate per segnale e alimentazione, riducendo l'ingombro di installazione, i costi di manodopera e il peso del portacavi nelle architetture di controllo decentralizzate.

Caratteristiche

• Ottimizzato per il movimento: Progettato specificamente per il passaggio in catene portacavi, con un'elevata resistenza alla torsione e alla flessione.
• Robusta guaina in PUR: La guaina esterna in poliuretano (PUR) offre un'eccellente resistenza agli oli minerali, ai refrigeranti sintetici e all'abrasione meccanica.
• Identificazione ad alta visibilità: La guaina nera intensa (simile a RAL 9005) con una caratteristica striscia rossa (simile a RAL 3020) consente l'identificazione immediata come linea EtherCAT P.
• Design del nucleo a doppia funzione: Integra un cavo Ethernet Star Quad a 4 conduttori con tre conduttori di alimentazione a sezione elevata per alimentare la logica standard a 24 V DC e le periferiche.

Applicazioni

• Stazioni I/O decentralizzate che utilizzano moduli box Beckhoff della serie EtherCAT P EP.
• Bracci robotici multiassi, portali e macchinari automatizzati di prelievo e posizionamento.
• Movimentazione dinamica dei materiali, linee di confezionamento a flessione continua e sistemi di tracciamento dei trasportatori.

Specifiche tecniche

Collegamenti e interfacce

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il modello ZB7210-0100 viene fornito come cavo sfuso grezzo. È pienamente compatibile con i connettori B23 standard installabili sul campo di Beckhoff. Quando selezioni i connettori, assicurati di procurarti connettori della serie B23 omologati per EtherCAT P, per mantenere la corretta spaziatura e l'allineamento dei pin per le linee di alimentazione AWG 14 e le linee di comunicazione AWG 22. Non utilizzare connettori EtherCAT standard (non P), poiché EtherCAT standard non supporta linee di alimentazione integrate nei conduttori di comunicazione.

Problemi applicativi e note ingegneristiche

Sebbene la guaina esterna in PUR sia eccezionalmente resistente, evita di superare i limiti massimi di curvatura fisica all'interno della catena portacavi. Elimina le sollecitazioni torsionali assicurandoti che il cavo sia posato piatto e senza torsioni quando viene avvolto per la prima volta nel portacavo. Se fai passare questo cavo accanto a motori in corrente alternata ad alta tensione non schermati nella stessa canalina, procedi con cautela; sebbene il segnale EtherCAT sia altamente robusto, la separazione fisica dai cavi dei motori rumorosi impedisce l'accoppiamento nei conduttori di alimentazione non schermati all'interno di questo percorso cavi.

Suggerimenti per la messa in servizio e il cablaggio

Quando rimuovi la guaina esterna per intestare il cavo in un connettore installabile sul campo, utilizza strumenti specializzati per la spelatura della guaina esterna, calibrati per diametri esterni di 11,1 mm, per evitare di intaccare il sottile isolamento dei conduttori di comunicazione da 0,34 mm2. Assicurati che la striscia identificativa rossa rimanga visibile all'esterno del pressacavo del connettore, così da consentire ai tecnici sul campo di distinguere a colpo d'occhio il percorso di rete EtherCAT P sicuro dalle linee Ethernet standard.

Linee guida per l'installazione
