BECKHOFF ZB7304-R004 Cavo EtherCAT P per catena portacavi per impieghi gravosi

Analisi dell'infrastruttura tecnica

Il ZB7304-R004 è un cavo specializzato ad alte prestazioni per infrastrutture EtherCAT P, prodotto da BECKHOFF. Combina determinismo ad alta velocità e distribuzione dell'alimentazione ausiliaria ad alta capacità in un'unica soluzione di automazione con un solo cavo. Nei settori industriali continui e caratterizzati da movimenti intensi, come le linee automatizzate di stampaggio automobilistico, le celle robotizzate di lavorazione multiassiale e i trasportatori per la selezione di materiali aggregati, le linee di comunicazione standard spesso cedono a causa di sollecitazioni meccaniche e dell'affaticamento dell'isolamento. Il ZB7304-R004 affronta questa vulnerabilità strutturale integrando un'anima Ethernet star-quad a 4 conduttori insieme a 5 conduttori di alimentazione di grande sezione all'interno di una robusta guaina esterna in poliuretano (PUR). Trasmettendo dati e alimentazione attraverso un'unica tratta ottimizzata, questo cavo riduce al minimo l'ingombro delle interfacce, limita la complessità della disposizione dei cablaggi e riduce i tempi di messa in servizio delle macchine, diminuendo al contempo gli arresti improvvisi della linea.

Architettura fisica dei mezzi di trasmissione

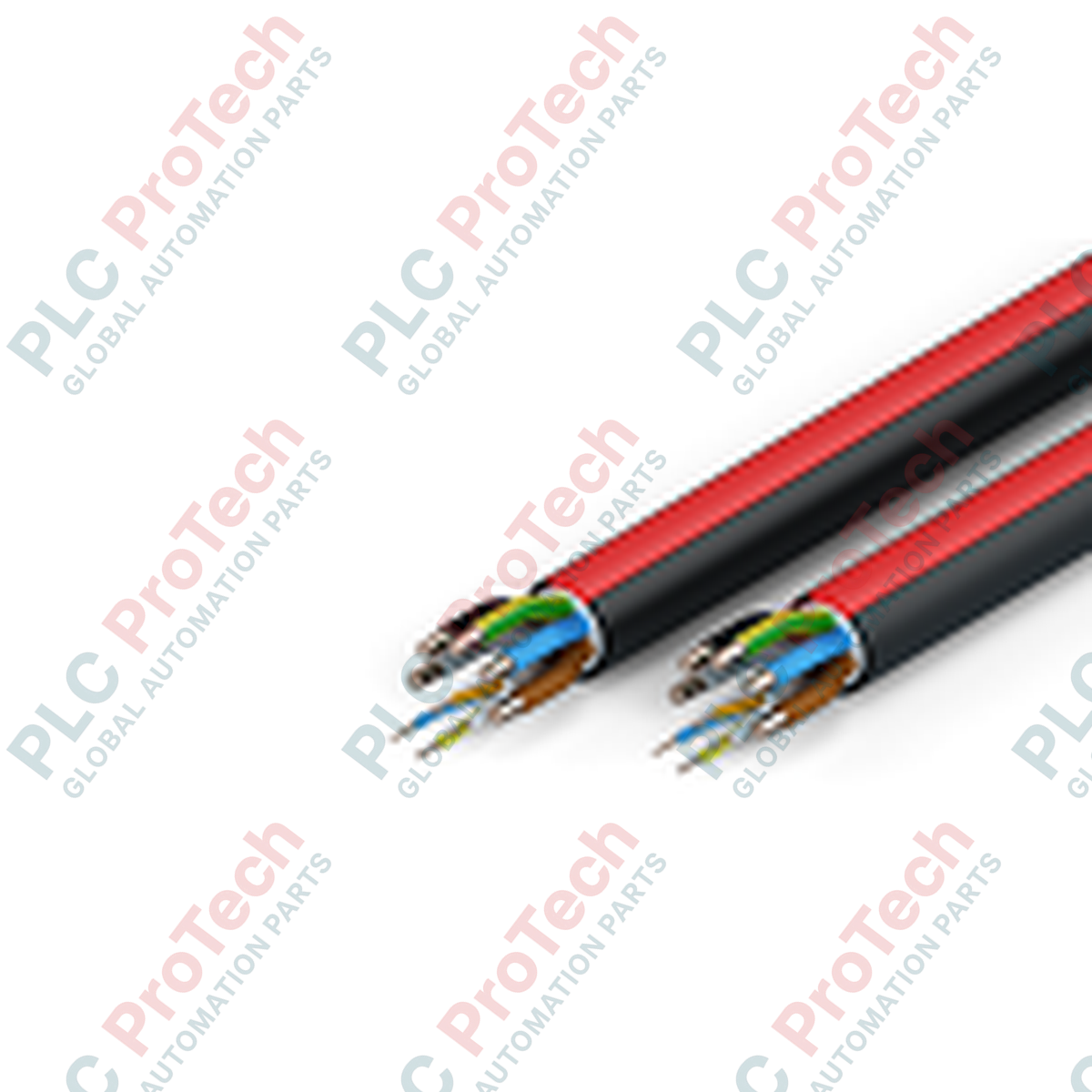

Il profilo fisico di questo cavo è progettato specificamente per installazioni dinamiche su catene portacavi o guide C-track. L'elemento di comunicazione sottostante utilizza una configurazione 1 x 4 x 0.34 mm² (AWG 22), garantendo l'integrità affidabile dei dati a 100 Mbps sulle lunghe distanze. Lo strato integrato di distribuzione dell'alimentazione è costituito da 5 anime con una sezione di 4.0 mm² (circa AWG 12), consentendo l'erogazione di correnti elevate direttamente alle stazioni I/O remote, ai servomotori o agli attuatori di campo. Protetto da una guaina nera in PUR resistente agli agenti chimici e repellente agli oli, con una distintiva striscia di identificazione rossa (simile a RAL 3020), l'insieme esterno da 15.0 mm mantiene la propria tolleranza dimensionale e previene l'aderenza interna dei conduttori di rame o il degrado del segnale durante cicli ripetitivi di sollecitazione meccanica.

Specifiche ingegneristiche del sistema di cavi

Domande frequenti su ingegneria applicativa e diagnostica

Cosa distingue un cavo EtherCAT P come lo ZB7304-R004 da un cavo EtherCAT standard?

I cavi EtherCAT standard gestiscono esclusivamente la comunicazione dati e richiedono sistemi di cablaggio paralleli separati per distribuire l'alimentazione di campo. L'architettura EtherCAT P dello ZB7304-R004 integra la linea dati a 100 Mbps e 5 conduttori di alimentazione indipendenti da 4.0 mm² all'interno di un'unica schermatura. Ciò consente la trasmissione simultanea dell'alimentazione logica del sistema (Us) e dell'alimentazione degli attuatori periferici (Up), direttamente accanto al livello dati in tempo reale.

Come si comporta la guaina in PUR quando è esposta a fluidi da taglio o lubrificanti industriali?

La mescola di poliuretano (PUR) utilizzata per questa guaina è altamente resistente agli oli industriali, ai refrigeranti sintetici, ai grassi e ai solventi chimici delicati. A differenza delle guaine standard in PVC, che diventano fragili e si crepano quando esposte ai lubrificanti per macchinari, il PUR mantiene un'elevata elasticità e una robusta resistenza strutturale, garantendo il contenimento della schermatura a lungo termine in ambienti aggressivi come i centri di lavorazione CNC.

Questo modello specifico viene fornito preterminato o come bobina di cavo sfuso?

Il codice prodotto ZB7304-R004 identifica una variante di cavo principale sfuso, generalmente fornita su una bobina industriale pesante con un peso di spedizione di 100 kg. I tecnici sul campo tagliano il cavo alla lunghezza necessaria e lo terminano utilizzando connettori industriali circolari M8 o B23 per impieghi gravosi, specificati nello schema di installazione di fabbrica.

Linee guida per l'installazione su catene portacavi e l'instradamento sul campo

• Limiti del raggio di curvatura della catena portacavi: Quando si posa il cavo con diametro di 15.0 mm in una catena portacavi dinamica, assicurarsi che il raggio di curvatura minimo sia conforme alle specifiche del produttore per il movimento (in genere da 10 a 12 volte il diametro esterno). Evitare pieghe strette o schiacciamenti localizzati, che comprimono la struttura star-quad interna AWG 22 e causano perdita o attenuazione del segnale ad alta frequenza.

• Distribuzione del peso e spazio libero: Disporre i componenti all'interno del telaio della catena portacavi in modo che il peso sia bilanciato simmetricamente. Lasciare almeno il 10 percento di spazio libero tra il perimetro esterno della guaina dello ZB7304-R004 e i separatori interni della catena. Non legare né avvolgere più cavi insieme all'interno della catena in movimento; ogni linea deve muoversi in modo indipendente.

• Misure di sicurezza per lo svolgimento dalla bobina: Poiché le bobine principali sfuse possono pesare fino a 100 kg, utilizzare un asse meccanico per tubi per impieghi gravosi o un apposito supporto per bobine per svolgere il cavo. Non tirare mai il cavo lateralmente da una bobina ferma; ciò torce i conduttori interni in rame, alterando la configurazione elettrica e causando guasti prematuri durante la flessione dinamica.

• Messa a terra della schermatura tramite i gusci dei connettori: Quando si terminano le linee di comunicazione da 0.34 mm², assicurarsi che la schermatura complessiva in rame intrecciato stabilisca un contatto continuo ad alta pressione a 360 gradi con l'alloggiamento metallico del connettore di campo. Ciò fornisce un'efficace schermatura di Faraday contro il rumore elettromagnetico ad alta frequenza emesso dagli azionamenti dei motori o dai relè di commutazione adiacenti.
