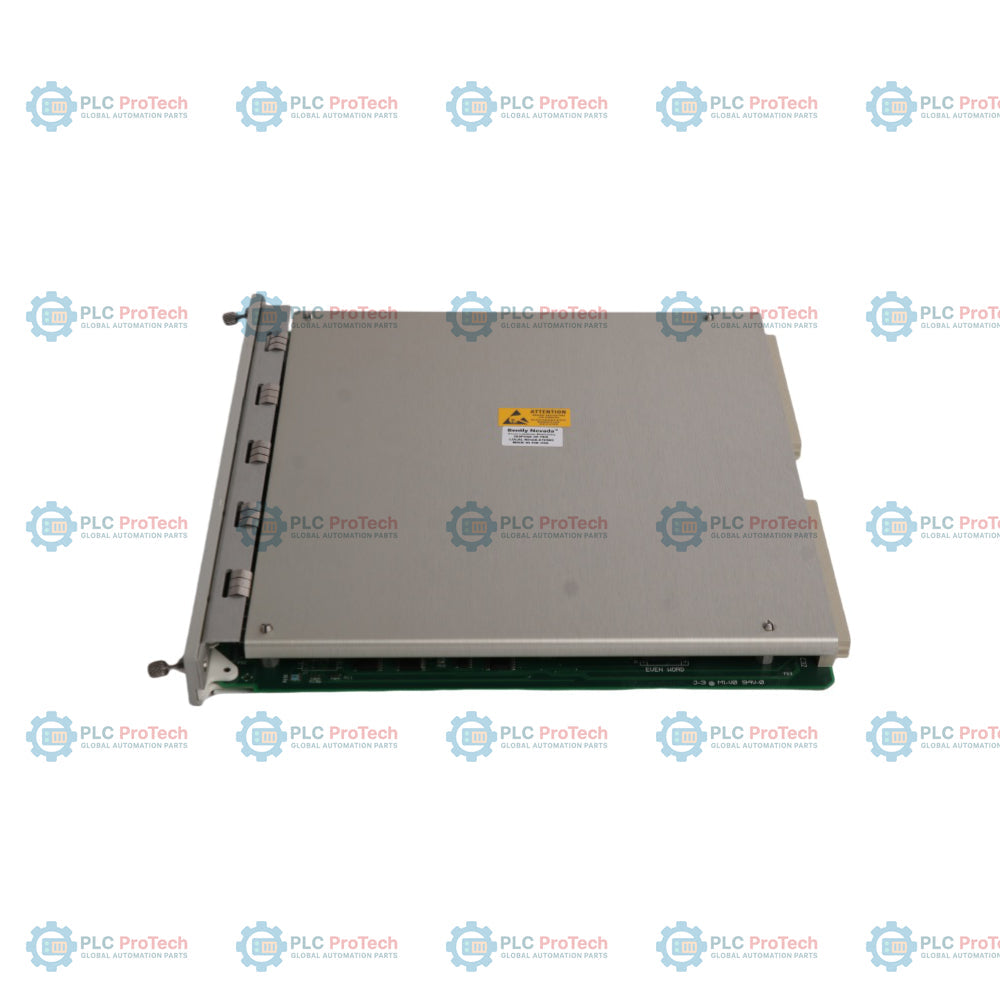

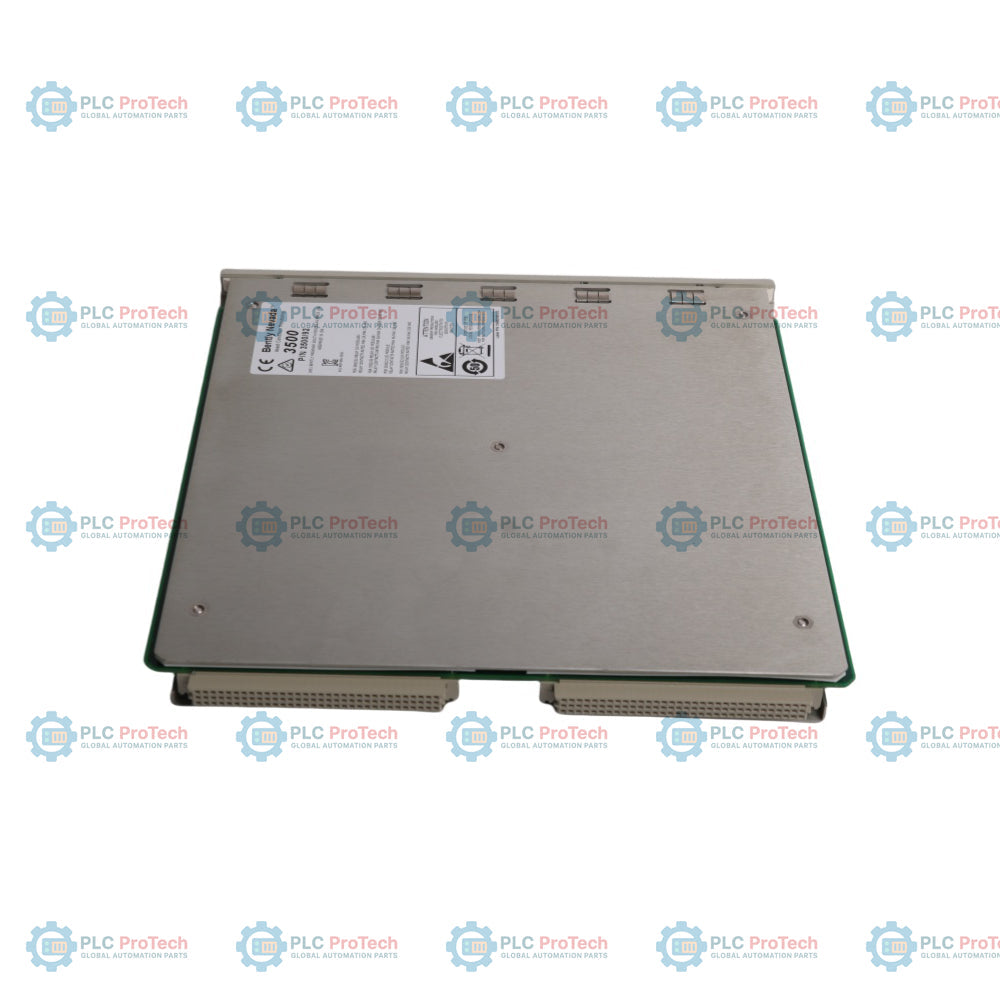

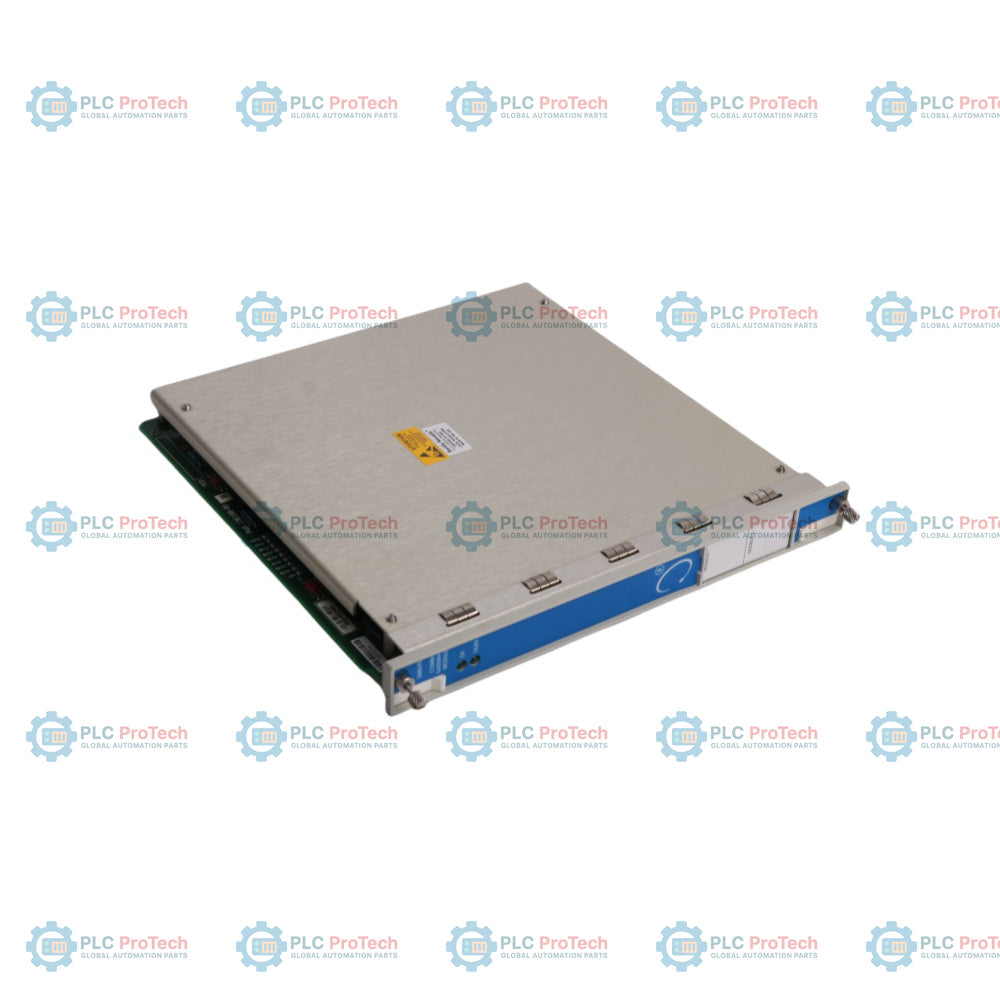

Bently Nevada 136180-01 3500/92 Modulo gateway di comunicazione

Descrizione

Il Modulo gateway di comunicazione Bently Nevada 136180-01 3500/92 fornisce l'integrazione delle comunicazioni tra il sistema di protezione dei macchinari 3500 e le piattaforme esterne di controllo dei processi o di automazione. Il modulo supporta sia TCP/IP Ethernet sia interfacce di comunicazione seriale per il trasferimento dei valori monitorati, degli stati degli allarmi, degli stati dei moduli e dei dati di sistema dal rack 3500.

Il Modulo gateway di comunicazione Bently Nevada 3500/92 supporta il protocollo Modicon Modbus tramite interfacce di comunicazione seriale, tra cui RS232, RS422 e RS485. Supporta inoltre la comunicazione Modbus/TCP sulle reti Ethernet e i protocolli di comunicazione proprietari Bently Nevada per l'utilizzo con il software di configurazione del rack 3500 e il software di acquisizione dati.

Il modulo comunica con gli altri moduli del rack tramite la rete interna ad alta velocità del rack 3500. I dati raccolti possono includere i valori misurati correnti con indicazione temporale, le informazioni sullo stato del modulo e le condizioni di allarme, a seconda della configurazione dei moduli installati.

L'interfaccia Ethernet utilizza una connessione RJ45 progettata per reti Ethernet 10BASE-T conformi agli standard IEEE802.3. Il modulo supporta la mappatura configurabile dei registri Modbus tramite l'utilità Configurable Modbus Register.

Caratteristiche

• Supporta la comunicazione Ethernet TCP/IP
• Supporta le interfacce seriali RS232, RS422 e RS485
• Compatibile con i protocolli Modbus e Modbus/TCP
• Supporta il protocollo di comunicazione proprietario Bently Nevada
• Connessione Ethernet RJ45 per reti 10BASE-T
• Comunicazione interna ad alta velocità del rack
• Mappatura configurabile dei registri Modbus
• Comunicazione con il software di configurazione del rack 3500
• Comunicazione con il software di acquisizione dati 3500
• Integrazione dei valori e degli stati monitorati del rack
• LED di stato OK e TX/RX sul pannello frontale

Applicazioni

• Integrazione dei sistemi di protezione dei macchinari
• Sistemi di monitoraggio delle turbine
• Comunicazione dei sistemi di controllo distribuito
• Integrazione dell'automazione dei processi
• Monitoraggio della generazione di energia
• Monitoraggio industriale delle condizioni
• Sistemi di acquisizione dati
• Reti di monitoraggio a livello di stabilimento
• Sistemi di comunicazione SCADA
• Infrastruttura per il monitoraggio delle vibrazioni

Informazioni per l'ordine

136180-01: Modulo gateway di comunicazione 3500/92.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

• Installare il modulo in uno slot compatibile del rack 3500.
• Verificare la corretta messa a terra del rack prima di alimentare il sistema.
• Utilizzare cavi di comunicazione schermati per le interfacce seriali.
• Separare il cablaggio di comunicazione dai cavi di alimentazione ad alta tensione.
• Mantenere un instradamento corretto dei cavi Ethernet per ridurre le interferenze EMI.
• Verificare la configurazione della rete prima di collegare i sistemi di automazione.
• Assicurare una ventilazione adeguata all'interno dell'involucro del rack.
• Evitare l'esposizione a umidità eccessiva o condensa.
• Serrare saldamente i connettori di comunicazione durante l'installazione.
• Utilizzare pratiche appropriate di terminazione della comunicazione per le reti RS485.

Conformità e certificazioni

• cNRTLus
• ATEX
• IECEx

Domande frequenti

Qual è la funzione principale di questo modulo?

Fornisce la comunicazione tra il rack 3500 e sistemi esterni di automazione o controllo.

Quali protocolli di comunicazione sono supportati?

Il modulo supporta Modbus RTU, Modbus/TCP e i protocolli proprietari Bently Nevada.

Il modulo supporta la comunicazione Ethernet?

Sì. Supporta la comunicazione Ethernet TCP/IP su reti 10BASE-T.

Quale tipo di connettore Ethernet viene utilizzato?

La connessione Ethernet utilizza un'interfaccia RJ45.

Quali interfacce di comunicazione seriale sono disponibili?

Sono supportate le interfacce RS232, RS422 e RS485.

Il modulo può comunicare con i sistemi SCADA?

Sì. Può integrarsi con sistemi SCADA e sistemi di controllo dei processi utilizzando protocolli Modbus.

Quali dati possono essere raccolti dal rack?

Il modulo può raccogliere valori misurati, stati dei moduli e stati degli allarmi.

Qual è il tempo massimo di aggiornamento dei dati del rack?

Il tempo di aggiornamento non supera 1 secondo per tutti i moduli rack.

Quale software è compatibile con questo modulo gateway?

Supporta 3500 Rack Configuration Software e Data Acquisition Software.

Quali indicatori LED sono disponibili sul modulo?

Il modulo include LED di stato OK e TX/RX.

Qual è l'intervallo della temperatura operativa?

L'intervallo operativo va da -30 degC a +65 degC.

Il modulo supporta Modbus/TCP?

Sì. La comunicazione Modbus/TCP è supportata tramite Ethernet.

RS485 può essere utilizzato per la comunicazione con più dispositivi?

Sì. RS485 supporta reti di comunicazione multidrop.

Per quale sistema rack è progettato questo modulo?

È progettato per il sistema di protezione dei macchinari Bently Nevada 3500.

Il modulo è adatto alle reti di monitoraggio industriale?

Sì. È destinato ad applicazioni di monitoraggio industriale e integrazione dell'automazione.
