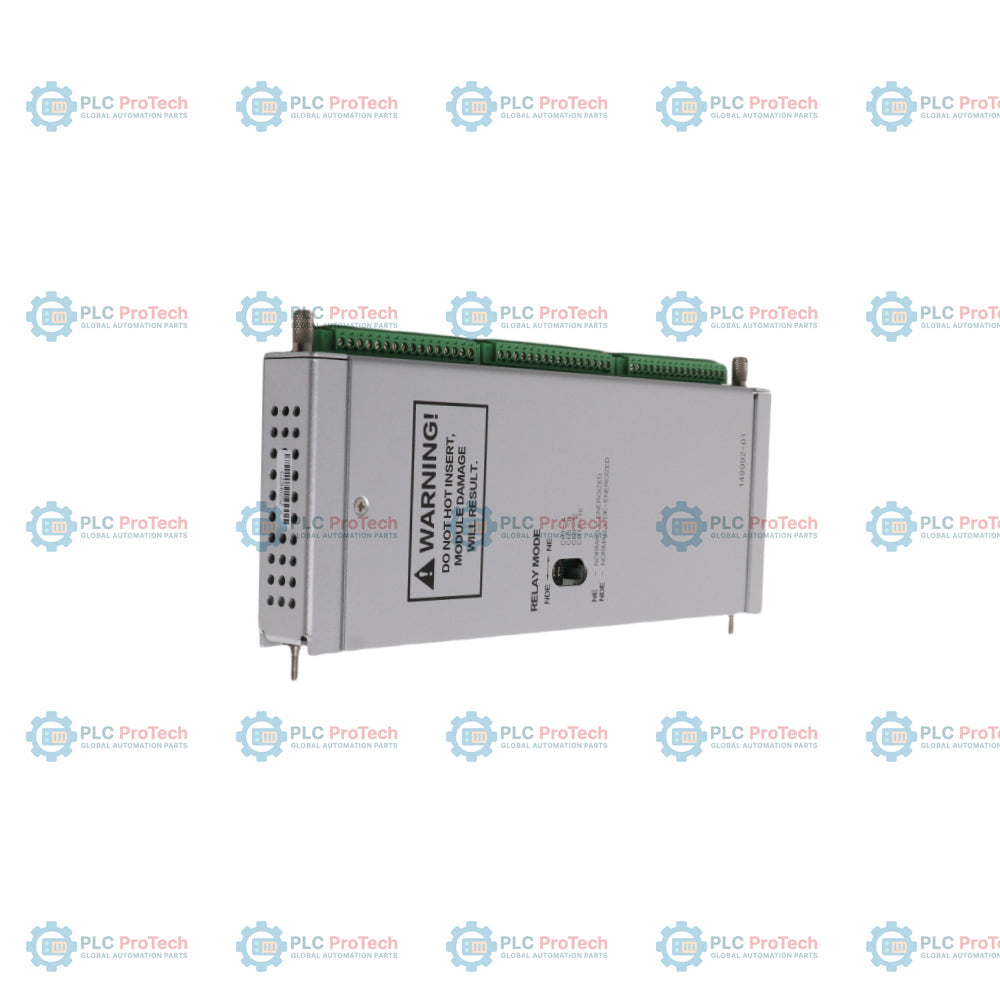

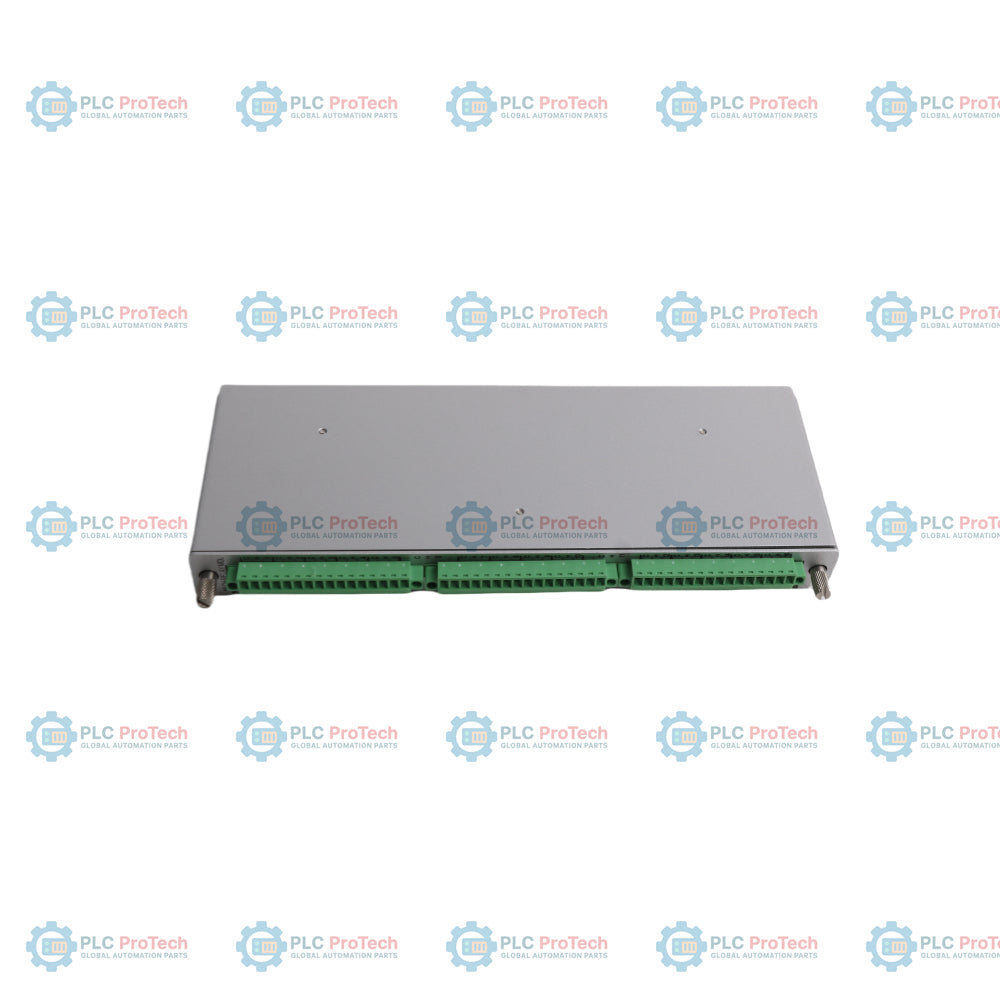

Bently Nevada 149992-01 Modulo di uscita a relè a 16 canali 3500/33

SKU 149992-01

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 149992-01
Country of origin:United States
Product Type: Modulo di uscita relè
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 380g
Dimensions: 25 cm x 23,5 cm x 4,1 cm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il modulo di uscita relè a 16 canali Bently Nevada 149992-01 è progettato per la protezione dei macchinari e l'espansione degli allarmi nel sistema di monitoraggio dei macchinari della serie 3500. Installato in uno slot posteriore a tutta altezza del rack 3500, il modulo fornisce 16 uscite relè indipendenti pilotate dalla logica di attivazione degli allarmi per eseguire schemi di voto basati su ingressi in allarme, condizioni Not-OK o singole variabili misurate provenienti dai canali di monitoraggio dell'intero sistema. Dispone di relè SPDT (a un polo e due vie) sigillati con resina epossidica, dotati di soppressori d'arco integrati da 250 Vrms e di selezione tramite interruttore fisico per il funzionamento normalmente eccitato (NE) o normalmente diseccitato (NDE) su quattro distinti gruppi di canali.

Caratteristiche

Fornisce 16 canali di uscita relè SPDT (a un polo e due vie) programmabili indipendentemente
Dispone di selettori fisici della modalità del relè sul modulo per impostare il funzionamento normalmente eccitato (NE) o normalmente diseccitato (NDE) in gruppi di quattro canali
Soppressori d'arco per relè integrati da 250 Vrms, installati di serie sulle uscite dei contatti
Unità relè sigillate con resina epossidica integrate, progettate per una durata dei contatti di 10.000 cicli
Supporta la logica di attivazione degli allarmi programmata indipendentemente, utilizzando configurazioni di logica di voto AND e OR

Applicazioni

Sistemi di sgancio dei macchinari delle turbine e di arresto di emergenza
Espansione degli allarmi per la protezione dei macchinari nella produzione di petrolio e gas
Monitoraggio delle apparecchiature rotanti degli impianti di generazione elettrica
Segnalazione degli allarmi e interblocchi dei processi industriali

Informazioni per l'ordinazione

Opzione di ordinazione / Numero di parte	Descrizione
3500/33-AA-BB	Modulo relè 3500/33 a 16 canali
A: Opzione del modulo di uscita
01	Modulo di uscita relè a 16 canali
02	Modulo di uscita relè failsafe a 16 canali
03	Modulo di uscita relè a bassa corrente, a 16 canali
04	Modulo di uscita relè failsafe a bassa corrente, a 16 canali
B: Opzione di approvazione per aree pericolose
00	Nessuna
01	CNRTLUS (Classe 1, Divisione 2)
02	ATEX / IECEx / CSA (Classe 1, Zona 2)
Ricambi
149986-01	Modulo di controllo relè a 16 canali, di ricambio
149992-01	Modulo di uscita relè a 16 canali, di ricambio
149992-02	Modulo di uscita relè failsafe a 16 canali, di ricambio
149992-03	Modulo di uscita relè a bassa corrente, a 16 canali, di ricambio
149992-04	Modulo di uscita relè failsafe a bassa corrente, a 16 canali, di ricambio
04425545	Cinturino da polso antistatico (monouso)
162291	Guida per l'utente del modulo relè a 16 canali
00580453	Connettore interno verde a 16 posizioni
166M2381	Connettore a molla a innesto

Specifiche tecniche

Categoria	Parametro	Specifica
Fisico	Dimensioni del modulo I/O (A x L x P)	241 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
	Peso del modulo I/O	0,4 kg (1,0 lb)
	Requisiti di spazio nel rack	1 slot posteriore a tutta altezza
Elettrico	Consumo energetico	5,8 watt tipici
	Tipo di relè	Relè unipolare a doppio scambio (SPDT)
	Sigillatura ambientale del relè	Sigillato con resina epossidica
	Soppressore d'arco del relè	250 Vrms installati come standard
	Durata dei contatti del relè	10.000 cicli
Relè standard (CC)	Corrente minima commutata	100 mA a 5 Vdc
	Corrente massima commutata	5 A
	Potenza massima commutata	70 W a 24 Vdc, 10 W a 48 Vdc, 9 W a 60 Vdc
	Tensione massima commutata	125 Vdc (30 Vdc per sistemi fail-safe/in aree pericolose)
Relè standard (CA)	Corrente minima commutata	100 mA a 5 Vdc
	Corrente massima commutata	5 A
	Potenza massima commutata	1200 VA
	Tensione massima commutata	250 Vac

Connessioni/Interfacce

Pin del connettore	Funzione
NC	Contatto normalmente chiuso
ARM	Armatura del relè (contatto comune)
NO	Contatto normalmente aperto

Linee guida per l'installazione

Assicurarsi che l'alimentazione del modulo/alloggiamento sia scollegata prima di eseguire interventi di assistenza o manutenzione quando è installato in ambienti sotto tensione.
Seguire le procedure di manipolazione per dispositivi sensibili alle scariche elettrostatiche e utilizzare un braccialetto di messa a terra durante l'installazione.
Assicurarsi che il cablaggio dei terminali sia corretto sul connettore verde interno a 16 posizioni o sul connettore a molla a innesto.

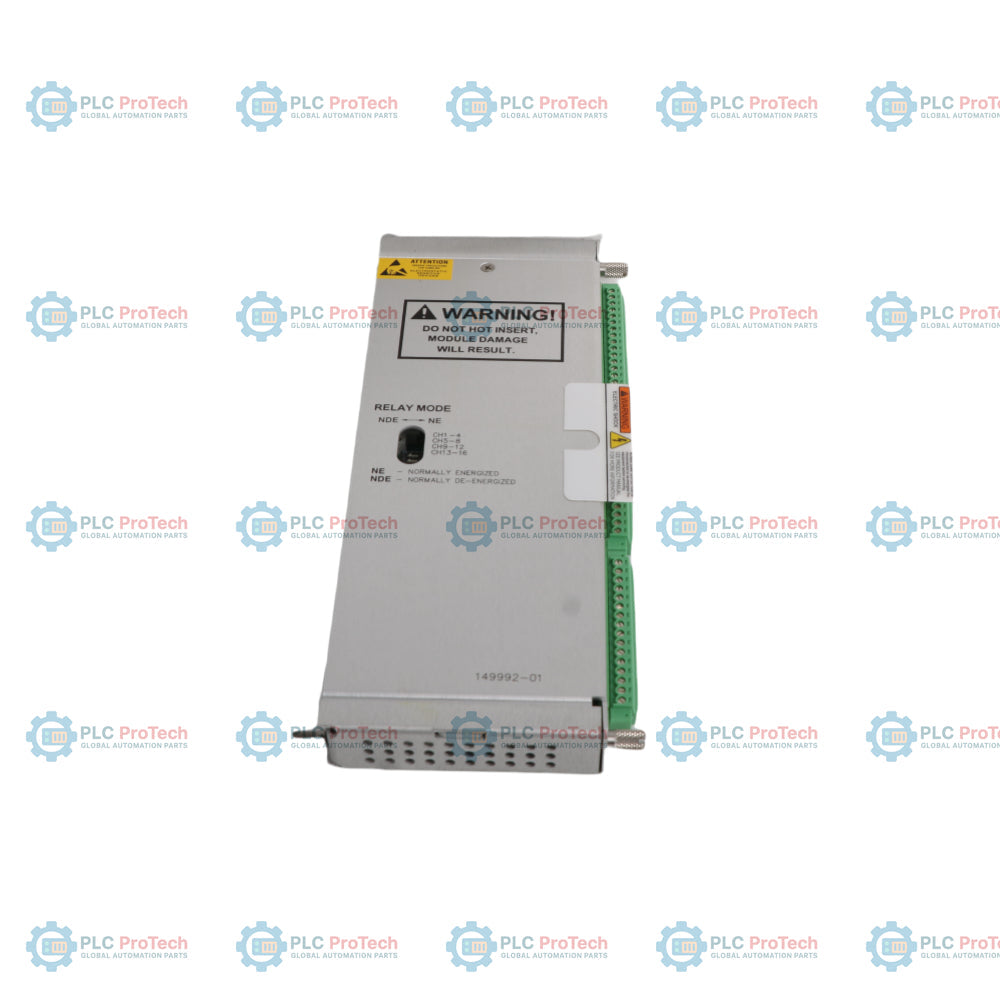

Impostare l'interruttore di selezione della modalità del relè sul lato del modulo I/O su NDE o NE per i canali 1-4, 5-8, 9-12 e 13-16 prima del montaggio finale.

Conformità e certificazioni

Certificazione / Norma	Dettaglio
FCC	Conforme alla Parte 15 delle norme FCC
EMC	Direttiva della Comunità Europea 2014/30/UE; Norme: EN 61000-6-2, EN 61000-6-4
Sicurezza elettrica	Direttiva della Comunità Europea 2014/35/UE; Norma: EN 61010-1
ROHS	Direttiva della Comunità Europea 2011/65/UE
Marittimo	Norme DNV GL per la classificazione; norme ABS per le condizioni di classificazione (norme per navi in acciaio, unità e strutture offshore)
Certificazioni per aree pericolose	cNRTLus: Classe I, Zona 2: AEx/Ex nA nC ic IIC T4 Gc; Classe I, Zona 2: AEx/Ex ec nC ic IIC T4 Gc; Classe I, Divisione 2, Gruppi A, B, C, D; T4 a Ta = -20 degC a +65 degC
	ATEX/IECEx: Ex II 3 G, Ex nA nC ic IIC T4 Gc, Ex ec nC ic IIC T4 Gc; T4 a Ta = -20 degC a +65 degC

FAQ

Quale slot dello chassis occupa questo modulo di uscita posteriore?

Il modulo si installa specificamente in uno slot posteriore a tutta altezza, direttamente dietro al corrispondente modulo di controllo del relè anteriore.

Come vengono configurate le modalità operative dei relè sull'unità?

Gli interruttori fisici sul modulo selezionano le modalità Normalmente eccitato o Normalmente diseccitato in quattro gruppi di canali.

Quale protezione dall'arco elettrico è integrata direttamente nei contatti di uscita?

Soppressori d'arco integrati da 250 Vrms sono installati di serie su tutti i contatti dei relè unipolari a doppio scambio.
