Bently Nevada

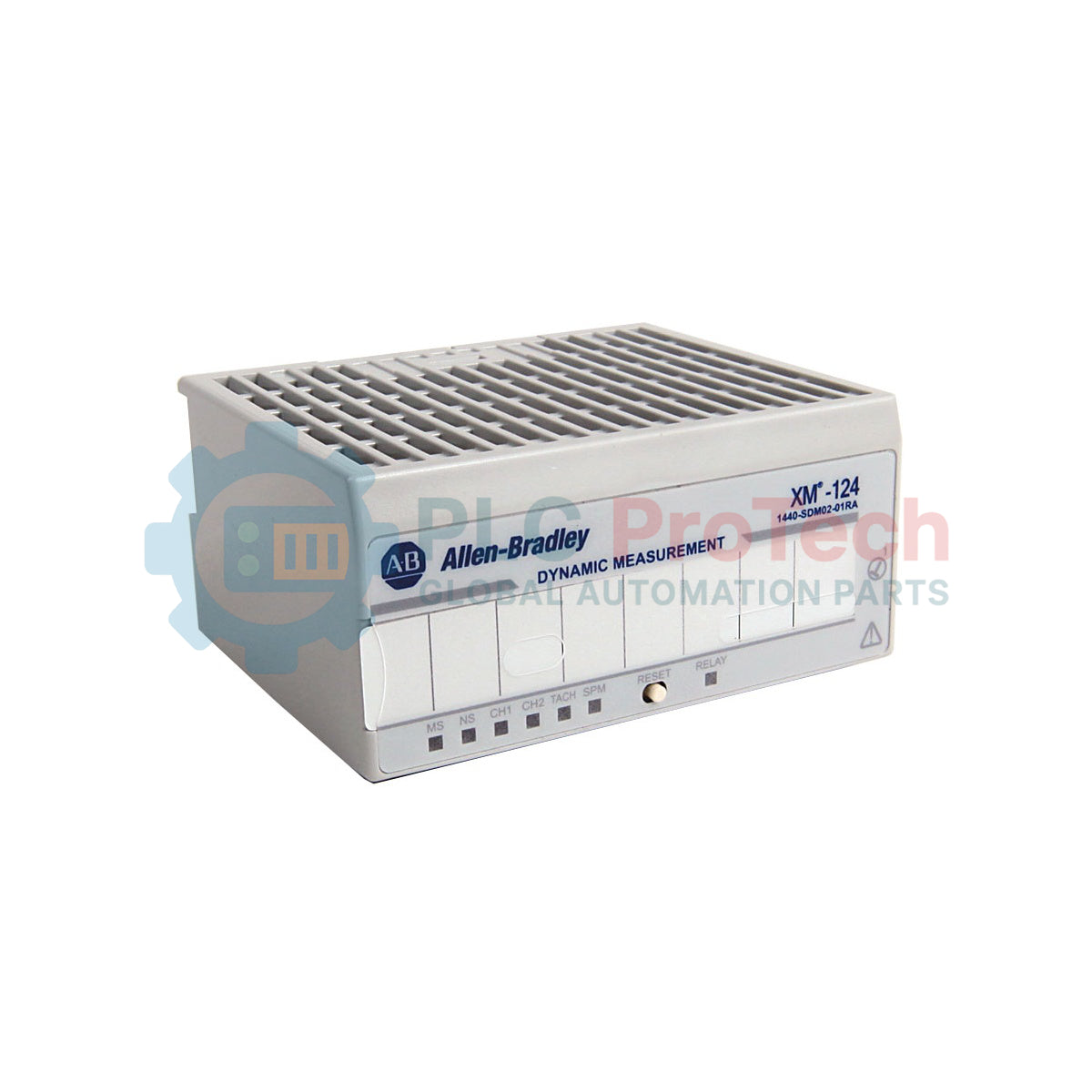

Modulo standard di misurazione dinamica Bently Nevada 1440-SDM02-01RA serie XM

SKU 1440-SDM02-01RA

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 1440-SDM02-01RA

  • Country of origin:United States

  • Product Type: Moduli di misurazione dinamica standard

  • Payment: T/T, Western Union

  • Weight: 320g

  • Dimensions: 9,7 x 9,4 x 9,4 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per il monitoraggio delle vibrazioni in tempo reale e la protezione dei macchinari, il Bently Nevada 1440-SDM02-01RA (XM-124) elabora segnali dinamici ad alta frequenza provenienti da sonde di prossimità, accelerometri e sensori di velocità. Questo modulo compatto, montato su guida DIN, funziona come nodo distribuito intelligente nelle reti di protezione dei macchinari industriali, trasformando gli ingressi grezzi dei trasduttori in dati utili su stato, allarmi e tendenze. Progettato per ambienti industriali pesanti e impegnativi, offre la flessibilità di due canali e funzionalità di integrazione native con le moderne architetture di controllo.

Caratteristiche

  • Doppi ingressi dinamici: due canali completamente indipendenti, configurabili per i segnali dei trasduttori a correnti parassite, degli accelerometri o per segnali di tensione dinamici standard.
  • Alimentazione integrata dei trasduttori: la sorgente interna a tensione costante (24 V CC / -24 V CC a 40 mA) e il supporto a corrente costante (4,5 mA IEPE) eliminano la necessità di alimentazioni esterne per i sensori.
  • Ingresso tachimetrico dedicato: canale tachimetrico ad alta risoluzione che elabora velocità da 1 a 1.200.000 giri/min (da 0,0167 a 20.000 Hz), con un'impedenza di ingresso superiore a 120 kOhm.
  • Uscite analogiche isolate: due uscite analogiche programmabili individualmente da 4 a 20 mA, progettate per trasmettere direttamente i parametri misurati a PLC, DCS o indicatori locali.
  • Integrazione di rete avanzata: le funzionalità di comunicazione native consentono di configurare facilmente i parametri, eseguire diagnosi in tempo reale e analizzare lo spettro in tempo reale.

Applicazioni

  • Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine industriali a vapore e a gas.
  • Diagnostica di compressori centrifughi e alternativi ad alta velocità.
  • Monitoraggio del gioco della fascia del rotore e delle vibrazioni strutturali dei generatori idroelettrici.
  • Protezione di riduttori per impieghi gravosi, ventilatori di torri di raffreddamento e soffianti rotanti.

Specifiche tecniche

Parametro Valori delle specifiche
Produttore Bently Nevada (Baker Hughes)
Numero di modello 1440-SDM02-01RA (XM-124)
Canali di ingresso 2 canali dinamici + 1 canale tachimetrico dedicato
Intervallo di tensione dinamica Da -20 a 0 V CC, da -10 a 10 V CC, da 0 a 20 V CC
Impedenza di ingresso Maggiore di 100 kOhm (ingressi dinamici)
Intervallo di ingresso del tachimetro Da 1 a 1.200.000 giri/min (da 0,0167 a 20.000 Hz)
Uscite analogiche Doppia uscita isolata da 4 a 20 mA (carico massimo del circuito: 300 Ohm)
Requisiti dell'alimentazione 24 V CC nominali, 350 mA (richiede un'alimentazione di Classe 2 / SELV / PELV)
Dissipazione di potenza massima 8,7 W
Dimensioni (A x L x P) 9,7 x 9,4 x 9,4 cm (3,8 x 3,7 x 3,7 pollici)
Peso del modulo 0,172 kg (0,38 libbre)
Peso della base del terminale 0,172 kg (0,38 libbre)
Peso di spedizione (calcolato) 1,50 kg (3,30 libbre)
Paese di origine Stati Uniti d'America (USA)

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il modulo 1440-SDM02-01RA (XM-124) funziona nell'ambito più ampio della piattaforma Allen-Bradley e Bently Nevada XM Series. Quando si sostituisce una revisione hardware precedente dell'XM-124, verificare che il firmware di configurazione seriale corrisponda al profilo software esistente. Sebbene questo modulo fornisca l'elaborazione dinamica dei dati grezzi, la visualizzazione avanzata e l'acquisizione dello spettro richiedono spesso l'XM Serial Configuration Utility o scanner di rete compatibili (come le interfacce DeviceNet) per un'analisi diagnostica approfondita.

Problemi applicativi e note tecniche

Per evitare derive termiche nelle installazioni ad alta densità, non montare i moduli direttamente accanto a fonti di calore ad alta dissipazione (come grandi azionamenti industriali o alimentatori). Mantenere un'intercapedine fisica sulla guida DIN se la temperatura del quadro supera i 50 gradi Celsius. Inoltre, poiché questo modulo utilizza il campionamento ad alta velocità, eventuali fluttuazioni di tensione di modo comune sul bus a 24 V CC possono manifestarsi come rumore del segnale; per un'eccitazione stabile dei sensori è obbligatorio utilizzare un alimentatore SELV/PELV di Classe 2 dedicato.

Suggerimenti per la messa in servizio e il cablaggio

Instradare sempre i cavi di campo dei sensori dinamici (in particolare le linee delle sonde di prossimità ad alta impedenza) attraverso canaline dedicate e isolate, lontano dalle linee dei motori in CA ad alta tensione. Assicurarsi che le schermature dei cavi siano collegate a terra a una sola estremità, idealmente presso la base terminale, per evitare interferenze dovute a loop di massa. Durante la messa in servizio, se la lettura del tachimetro presenta attivazioni doppie o instabilità, utilizzare l'utilità software per regolare la soglia di attivazione dell'ingresso e i parametri di isteresi, così da escludere il rumore dovuto all'eccentricità meccanica.

Linee guida per l'installazione

AVVERTENZA CRITICA: Disalimentare tutti i sistemi di alimentazione principali e ausiliari prima di montare, rimuovere o cablare il modulo 1440-SDM02-01RA. La mancata completa disalimentazione del quadro elettrico può causare picchi di tensione transitori, danni alle apparecchiature o forti scosse elettriche. Durante l'installazione, attenersi rigorosamente alle procedure di gestione contro le scariche elettrostatiche (ESD).
1

Montare saldamente la base terminale XM compatibile su una guida DIN da 35 mm pulita e collegata a terra, all'interno di un quadro industriale pulito, asciutto e con grado di protezione NEMA/IP.

2

Collegare tutti i cablaggi dei sensori dinamici, del tachimetro, del circuito da 4 a 20 mA e dell'alimentazione CC alla morsettiera della base terminale. Consultare attentamente lo schema di cablaggio in campo Bently Nevada per garantire la corretta polarità.

3

Allineare con cautela le guide sul retro del modulo 1440-SDM02-01RA con le scanalature di ricezione della base terminale cablata.

4

Premere saldamente il modulo nella base terminale finché i fermi di sicurezza non scattano in posizione. Alimentare il sistema e collegare l'utilità di configurazione per eseguire i controlli operativi.

FAQ

Quali tipi di sensori sono compatibili con gli ingressi dinamici?

Il modulo supporta sonde di prossimità a correnti parassite, accelerometri (inclusi i tipi IEPE a corrente costante) e trasduttori di velocità o pressione standard con uscita in tensione.

Quali sono i parametri di configurazione per l'ingresso del tachimetro?

Il canale del tachimetro supporta intervalli di velocità da 1 a 1,200,000 RPM (0.0167 a 20,000 Hz) e accetta ingressi di tensione grezzi o segnali da pickup magnetici con soglie di attivazione regolabili.

Quale specifica di alimentazione è necessaria per un funzionamento stabile?

Richiede un'alimentazione nominale regolata da 24 V CC con un assorbimento fino a 350 mA. L'alimentazione deve essere conforme alla Classe 2, SELV o PELV per prevenire problemi di rumore di modo comune.

Come funzionano le uscite analogiche su questo modulo?

Il modulo include due uscite analogiche da 4 a 20 mA completamente isolate. Ogni uscita può essere configurata in modo indipendente per rappresentare qualsiasi parametro dinamico misurato da uno dei due canali, con un carico massimo del loop di 300 Ohm.
