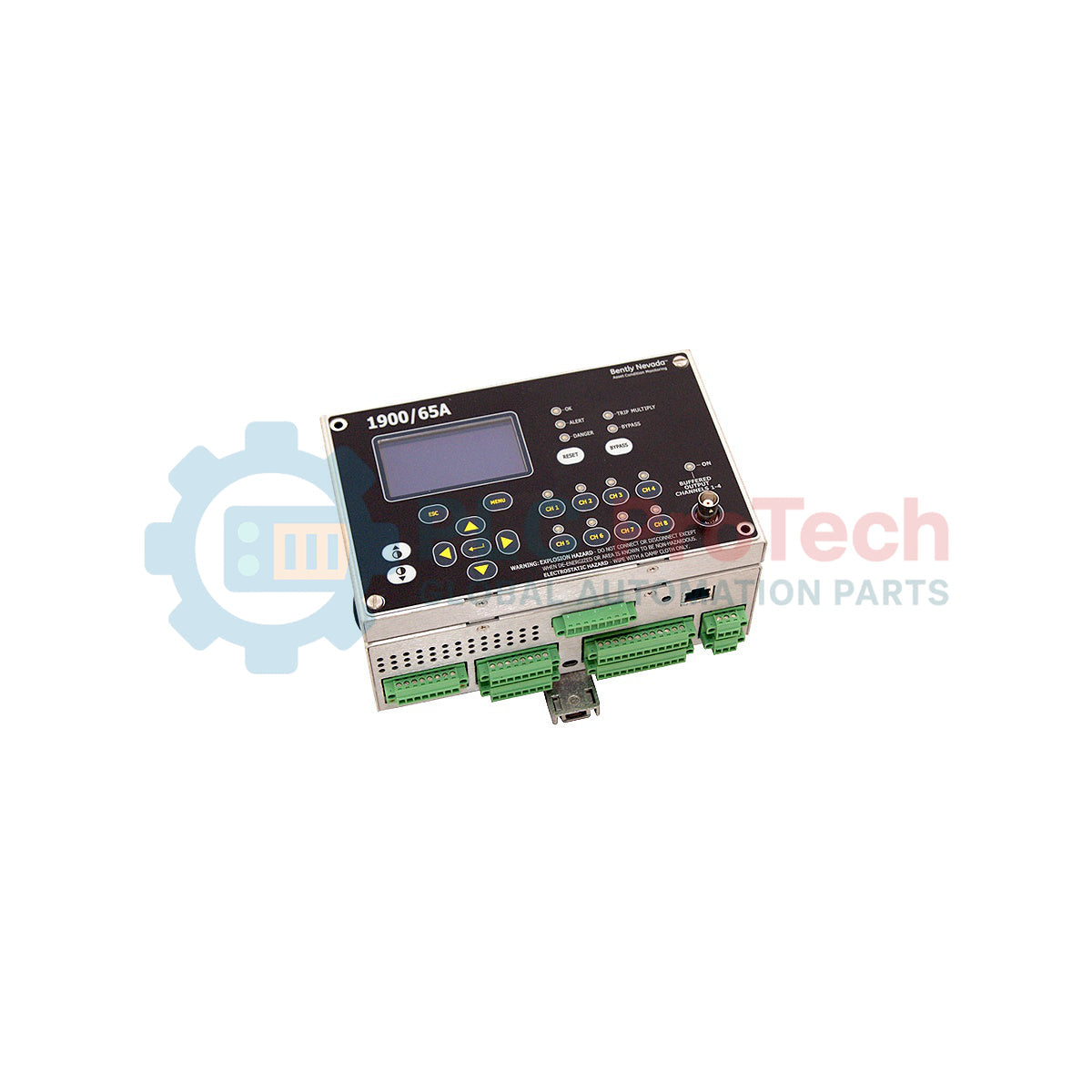

Bently Nevada 1900/65A-00-01-00-00-00 Monitor per apparecchiature di uso generale serie 1900

Descrizione

Il monitoraggio e la protezione dei macchinari critici di medie dimensioni sono la funzione principale del Bently Nevada 1900/65A-00-01-00-00-00. Questo monitor per apparecchiature di uso generale autonomo a quattro canali fornisce il monitoraggio continuo di vibrazioni, temperatura, velocità o variabili di processo. Progettato per funzionare come sistema di protezione autonomo o integrarsi perfettamente in architetture più ampie di monitoraggio dello stabilimento, questo modello è dotato di un display frontale integrato installato in fabbrica. Questa configurazione consente il monitoraggio locale dei valori e la diagnostica dello stato in tempo reale, senza richiedere pannelli di interfaccia esterni. Alimentato tramite una configurazione standard a bassa tensione CC, questo robusto monitor industriale offre una protezione dei macchinari conveniente e altamente affidabile per applicazioni in cui i sistemi di protezione più grandi montati su rack non sono economicamente o fisicamente praticabili.

Caratteristiche

• Quattro canali di ingresso completamente configurabili, compatibili con sonde di prossimità, trasduttori di velocità, accelerometri o segnali di processo statici standard.
• Display integrato sul pannello frontale con report diagnostici in tempo reale, valori dei canali e stati degli allarmi attivi.
• Quattro uscite relè SPDT configurabili dedicate ai setpoint di Avviso e Pericolo, che facilitano la mitigazione automatica dei rischi o le sequenze di arresto.
• Quattro connessioni di uscita per trasduttori bufferizzate, che forniscono segnali analogici grezzi e puliti per l'analisi diretta mediante apparecchiature diagnostiche portatili.
• Configurazione flessibile dei parametri tramite software di utilità dedicato per ottimizzare i filtri passa-banda, i fattori di scala e la logica dei relè.

Applicazioni

• Protezione dei macchinari rotanti: Monitoraggio continuo delle vibrazioni e della temperatura su ventilatori industriali, soffianti ed estrattori.
• Apparecchiature per la movimentazione dei fluidi: Avviso precoce e protezione mediante arresto per pompe centrifughe e volumetriche.
• Supporto per servizi ausiliari di stabilimento: Monitoraggio di piccoli compressori d'aria, riduttori di torri di raffreddamento e generatori ausiliari.
• Custodie autonome: circuiti di protezione locali nei casi in cui un rack di monitoraggio centrale della serie 3500 sia fisicamente o economicamente impraticabile.

Informazioni per l'ordine

Il numero di modello 1900/65A-00-01-00-00-00 specifica una configurazione hardware precisa, dettagliata di seguito:

Specifiche tecniche

Collegamenti e interfacce

Approfondimenti empirici di ingegneria

Modelli alternativi e compatibilità

Questa unità hardware funge da sostituto diretto, sia funzionale sia fisico, per le versioni precedenti del monitor 1900/65 prive del suffisso "A". I file di configurazione possono essere esportati dai modelli precedenti e importati utilizzando il software di configurazione 1900; tuttavia, prima della messa in servizio è necessario verificare la compatibilità delle versioni firmware per garantire la corrispondenza dei registri.

Problemi applicativi e note ingegneristiche

Poiché questa configurazione hardware include l'Opzione E: 00 (nessuna comunicazione), non supporta interrogazioni SCADA remote tramite Modbus RTU o Modbus TCP. Per le installazioni che richiedono la comunicazione diretta con un DCS, è necessario utilizzare segnali analogici grezzi o interventi a relè cablati. In alternativa, l'hardware deve essere aggiornato oppure specificato con il modulo di comunicazione Opzione E: 01.

Suggerimenti per la messa in servizio e il cablaggio

Quando si collegano analizzatori portatili di vibrazioni alle uscite coassiali bufferizzate del pannello frontale, assicurarsi che l'analizzatore diagnostico sia alimentato a batteria oppure isolato otticamente. Questa configurazione impedisce alle correnti di circuito di terra di introdurre rumore nei sensibili circuiti di monitoraggio attivo del sistema.

Linee guida per l'installazione

1. 1
   Predisporre l'apertura fisica nel pannello in base alle dimensioni meccaniche esatte specificate per il telaio con montaggio a pannello del 1900/65A. Inserire l'unità e serrare uniformemente le staffe di montaggio per evitare la deformazione della guarnizione.
2. 2
   Instradare i cavi dei trasduttori attraverso canaline metalliche dedicate e messe a terra. Collegare le schermature esclusivamente dal lato dello strumento per prevenire interferenze dovute a correnti di circuito di terra.
3. 3
   Collegare l'alimentatore da 18 a 36 Vcc ai terminali designati. Verificare la polarità corretta prima di applicare l'alimentazione per prevenire l'intervento dei fusibili interni.
4. 4
   Collegare la porta seriale del monitor utilizzando un PC con il software di configurazione 1900 per calibrare i sensori, definire i tempi di ritardo degli interventi e verificare le configurazioni attive dei relè.
