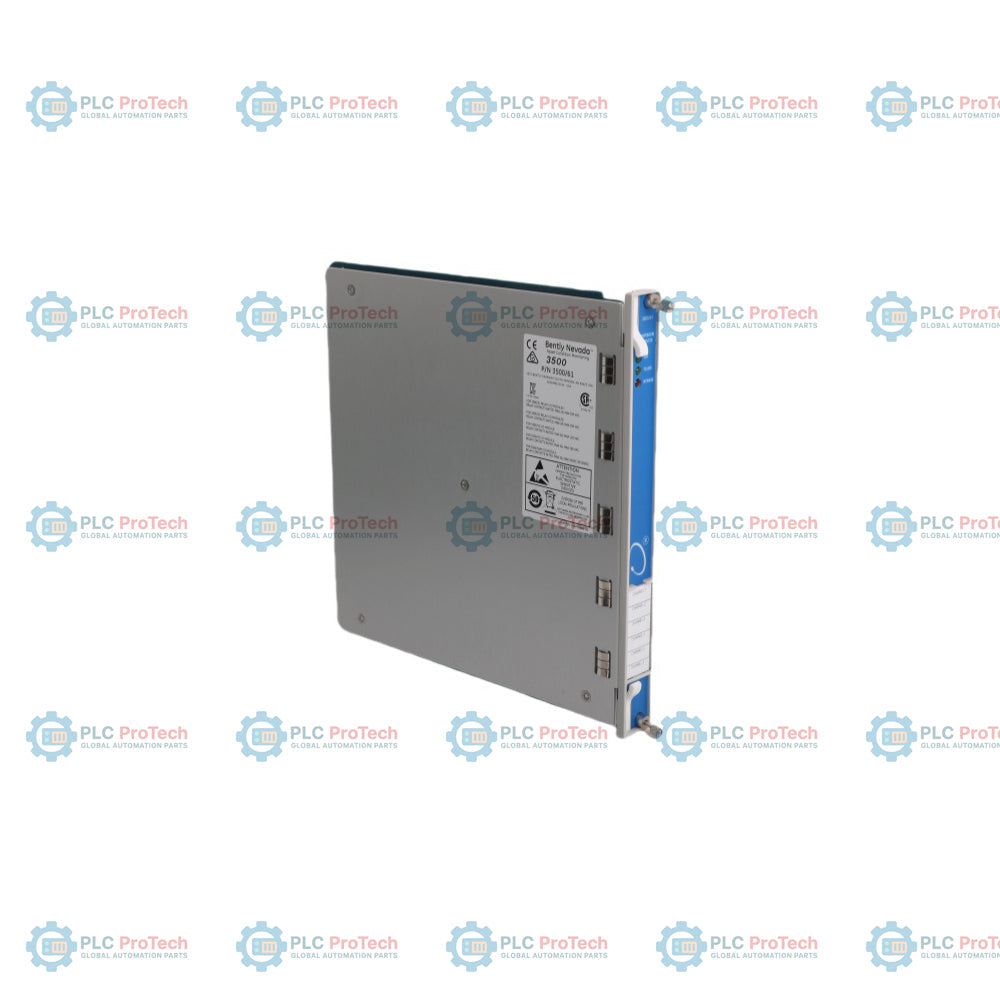

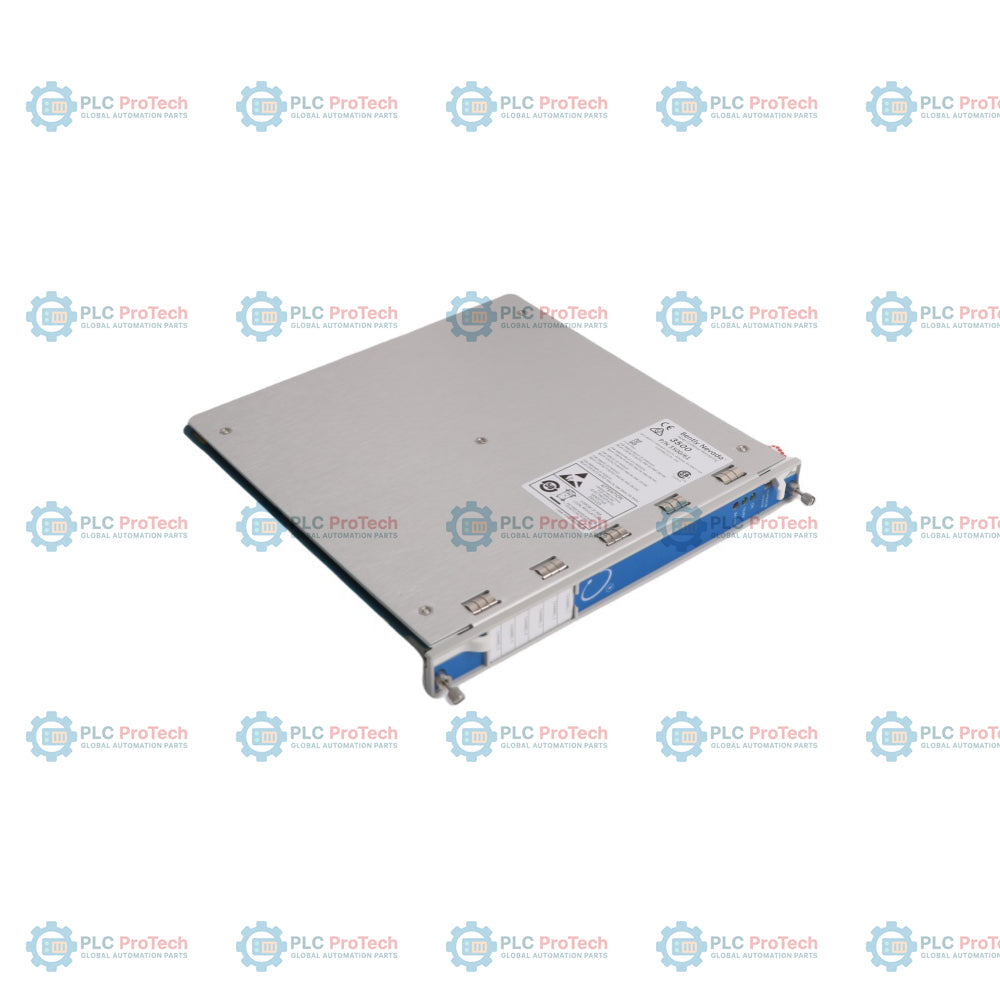

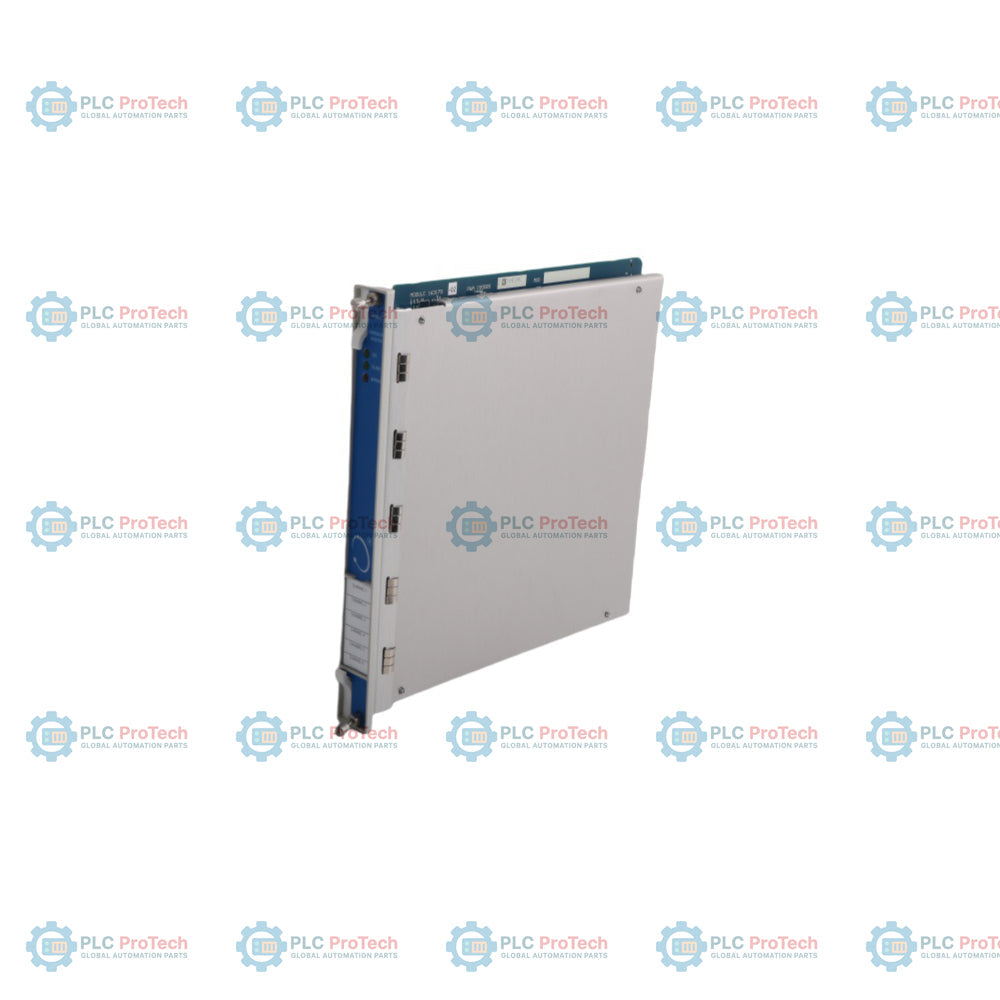

Bently Nevada 163179-02 3500/61 Monitor di temperatura

Panoramica del prodotto

Il 163179-02 è uno strumento professionale di monitoraggio della temperatura a 6 canali, progettato per il sistema di protezione delle macchine Bently Nevada serie 3500 standard del settore. Operando come modulo centrale di valutazione termica, questa scheda elabora continuamente gli ingressi dei rilevatori di temperatura a resistenza (RTD) e delle termocoppie per proteggere i componenti critici delle macchine dal sovraccarico termico. Gli ambienti industriali più impegnativi, tra cui centrali termoelettriche per il carico di base, complessi di liquefazione del GNL e raffinerie petrolchimiche ad alta capacità, si affidano al 163179-02 per monitorare le temperature critiche dei cuscinetti, gli avvolgimenti dello statore e i collettori del fluido lubrificante. Fornendo la stessa funzionalità operativa dell'infrastruttura 3500/61 di base, insieme a sei canali integrati per registratori analogici, il modulo garantisce la registrazione indipendente della telemetria. Questa sorveglianza costante consente al sistema di sicurezza di avviare rapidamente comandi automatici di sgancio prima che perdite critiche di attrito o raffreddamento causino danni catastrofici ai componenti, riducendo drasticamente i tempi di fermo non programmati dell'impianto.

Architettura hardware e instradamento della telemetria

La progettazione funzionale, l'isolamento a livello hardware e i circuiti di monitoraggio analogico del 163179-02 offrono un monitoraggio termico delle macchine altamente flessibile e sicuro:

• Acquisizione parallela a sei canali: Valuta simultaneamente sei ingressi analogici indipendenti della temperatura, fornendo un condizionamento del segnale dedicato e ad alta velocità su tutti i canali, senza ritardi dovuti alla scansione dei canali.

• Generazione della corrente di loop integrata: Dispone di sei uscite di corrente integrate da +4 a +20 mA, proporzionali alla configurazione a fondo scala del monitor, consentendo un instradamento fluido della telemetria analogica verso sistemi DCS o SCADA esterni.

• Circuito di protezione dai cortocircuiti: Integra un isolamento elettronico indipendente dai guasti su tutti i circuiti di uscita dei registratori, garantendo che eventuali cortocircuiti del cablaggio esterno o disconnessioni del loop non influiscano in alcun modo sulla logica centrale di protezione delle macchine.

• Compatibilità con l'architettura I/O adattiva: Funziona in modo affidabile con moduli di terminazione interni, moduli di terminazione esterni e blocchi hardware specializzati con barriera di sicurezza interna, per adattarsi a diversi standard di installazione nelle zone operative.

• Routine di autodiagnosi continua: Utilizza un circuito interno di sorveglianza che monitora l'integrità strutturale del cablaggio degli ingressi e dei trasferimenti dei dati sul backplane, visualizzando codici di guasto sul pannello frontale se un circuito del sensore si apre o va in cortocircuito.

Parametri tecnici e soglie operative

Domande frequenti sulla sicurezza delle macchine e sul monitoraggio termico

Un guasto al cablaggio del loop esterno sulle uscite del registratore interrompe la logica primaria di sgancio della macchina?

No. La piattaforma hardware 163179-02 dispone di un isolamento galvanico ed elettronico completo dai cortocircuiti su ogni singola uscita del registratore da +4 a +20 mA. Se il loop di uno strumento di campo a valle subisce un cortocircuito o un guasto di messa a terra, il monitoraggio della protezione primaria e gli avvisi di comando automatico dei relè rimangono pienamente operativi.

Che cosa determina la variazione del limite inferiore della temperatura operativa tra diverse installazioni?

I limiti termici variano in base al modulo di interfaccia del backplane selezionato. L'utilizzo di moduli I/O di terminazione interni o esterni standard consente alla scheda di operare in un ampio intervallo da -30 a +65 deg C. Tuttavia, quando viene abbinata a moduli I/O con barriera interna per il contenimento a sicurezza intrinseca, il limite operativo inferiore passa a 0, mentre quello superiore resta +65 deg C.

I valori del registratore sono regolabili o seguono una scala fissa relativa all'intervallo di ingresso?

Le sei uscite di corrente indipendenti generano segnali analogici strettamente proporzionali all'intervallo a fondo scala configurato all'interno del modulo monitor 3500/61. Questi valori corrispondono in modo uniforme alle soglie di allarme e pericolo programmate dall'utente tramite l'utility 3500 Rack Configuration Software.

Guida all'ingegneria e all'installazione

• Integrità della schermatura e abbinamento dei cavi dei sensori:

  Instradare tutti i cavi di campo degli RTD e delle termocoppie attraverso cavi schermati per strumentazione a doppino intrecciato di alta qualità, per prevenire l'induzione di disturbi elettromagnetici provenienti dalle linee di alimentazione dei motori ad alta tensione. Terminare la schermatura complessiva in treccia di rame esclusivamente sulla barra di messa a terra dello strumento designata all'interno dell'alloggiamento del rack per schede 3500. Assicurarsi che i conduttori di campo abbiano lunghezza e sezione trasversale uniformi, soprattutto nelle configurazioni RTD a 3 fili, per eliminare gli squilibri di resistenza di linea che causano derive di misura sulla morsettiera di ingresso 3500/61.

• Norme sulle barriere a sicurezza intrinseca e ventilazione termica:

  Quando si installa il modulo 163179-02 in sistemi che utilizzano barriere interne a sicurezza intrinseca, assicurarsi che la temperatura ambiente non scenda al di sotto di 0 deg C. Mantenere spazi verticali liberi sopra e sotto il telaio del rack 3500 per consentire un flusso d'aria senza ostacoli attraverso il pannello frontale della scheda. Verificare che gli slot adiacenti rispettino le regole standard di carico elettrico, così da mantenere la dissipazione del calore ben al di sotto del limite massimo e prevenire l'invecchiamento accelerato dei componenti.

• Inserimento nel cestello delle schede e coppia di serraggio del montaggio meccanico:

  Prima di inserire la scheda principale nello slot attivo, controllare visivamente le file di connettori del backplane per verificare l'assenza di contaminazione o piedini piegati. Guidare la scheda elettronica uniformemente lungo le guide superiori e inferiori del telaio finché i piedini posteriori non si accoppiano saldamente con la presa del backplane. Serrare manualmente gli elementi di fissaggio superiori e inferiori per garantire una solida messa a terra strutturale e serrare tutti i collegamenti delle morsettiere di campo secondo le specifiche del produttore, per prevenire variazioni del segnale indotte dalle vibrazioni.
