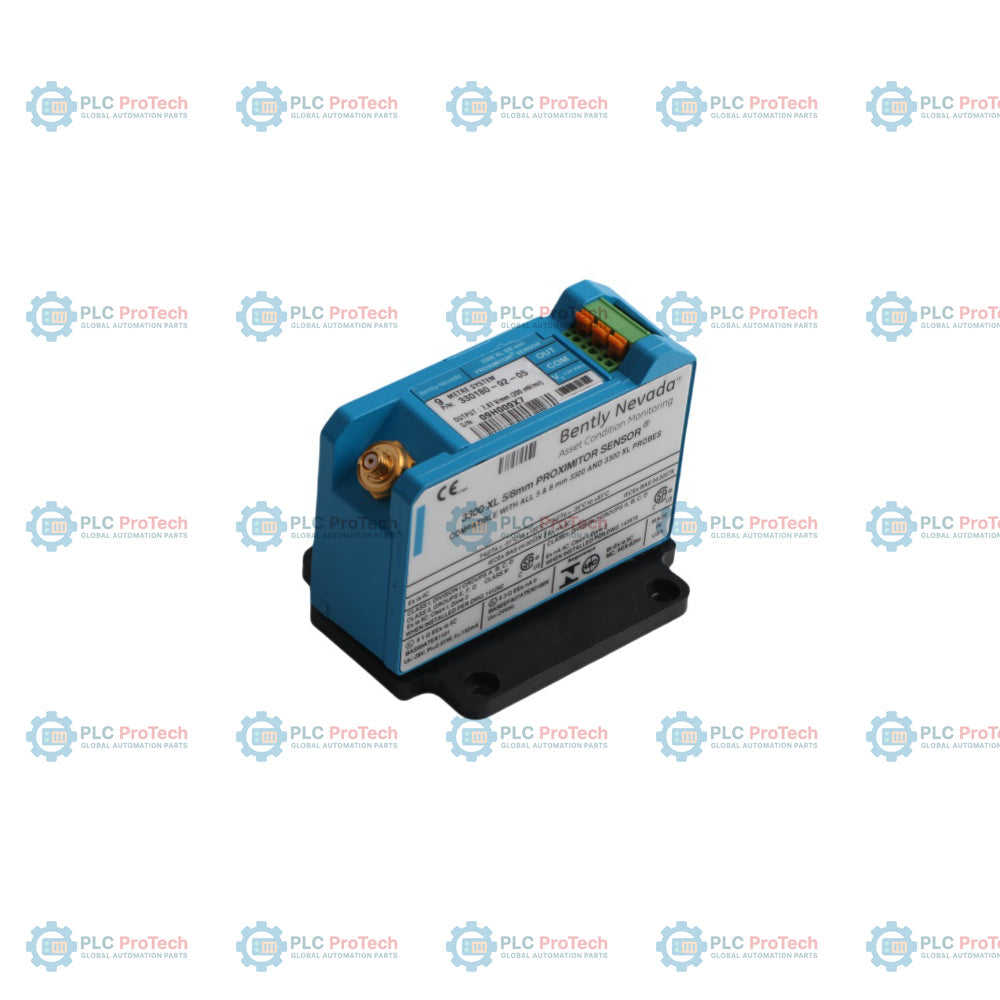

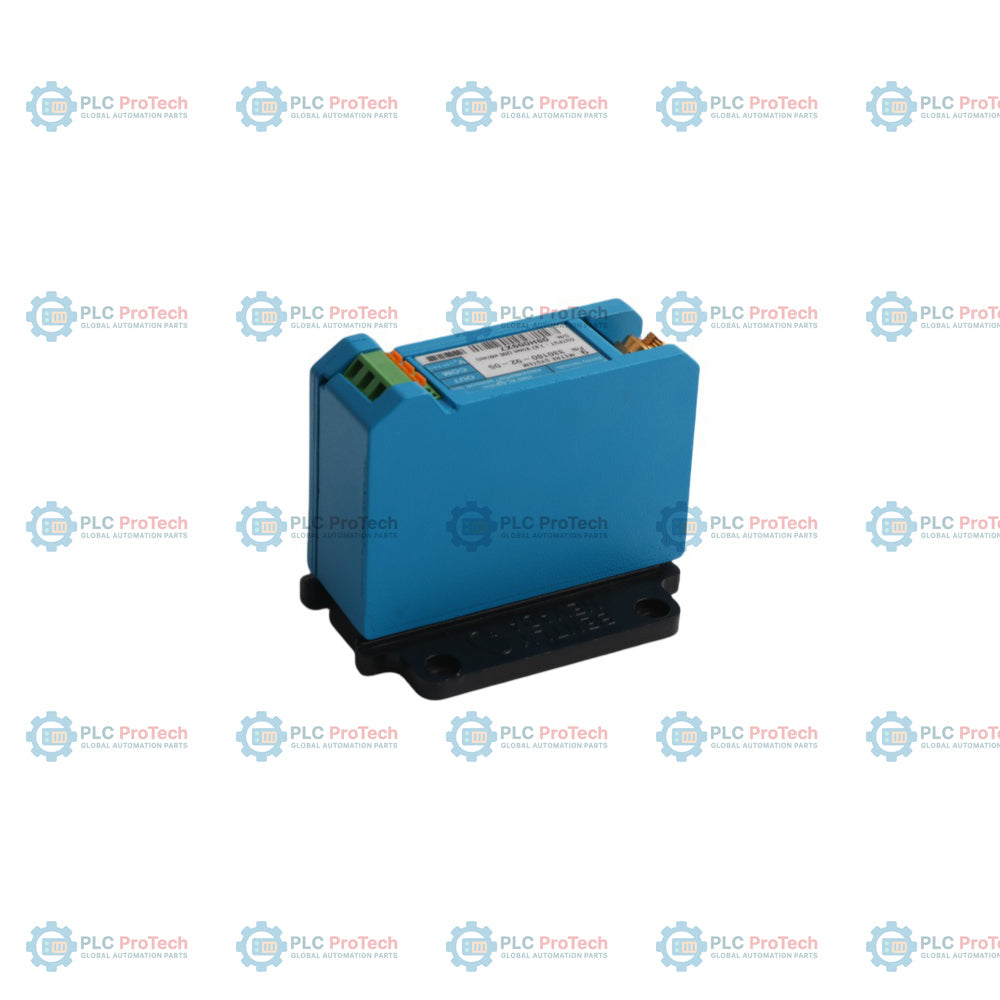

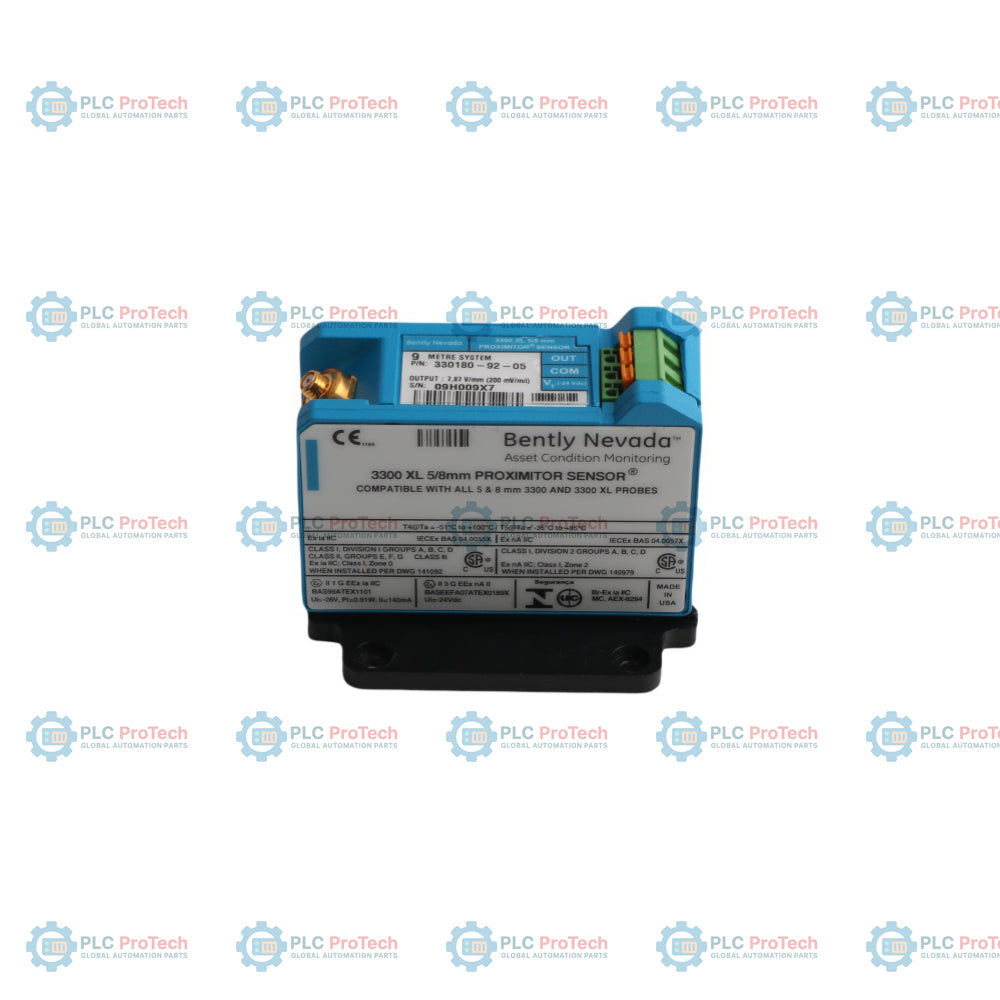

Il 330180-92-05 è un dispositivo di condizionamento dello spostamento a correnti parassite ad alta precisione, sviluppato da Bently Nevada per la serie di monitoraggio delle condizioni delle macchine 3300 XL . In qualità di modulo centrale di elaborazione del segnale all'interno di un circuito con sonda di prossimità senza contatto, questo hardware converte le variazioni grezze del campo a radiofrequenza (RF) in valori di tensione lineari direttamente proporzionali alla posizione dell'albero. Gli asset industriali mission-critical, tra cui generatori con turbine a vapore di grandi dimensioni nelle centrali elettriche, compressori centrifughi ad alta pressione nelle raffinerie di petrolio e mulini di macinazione per impieghi gravosi negli impianti di lavorazione mineraria, si affidano al 330180-92-05 (330180-92-05) per monitorare il gioco dinamico dei cuscinetti a film fluido. Fornendo letture stabili delle vibrazioni e della spinta inferiori al micron direttamente a un sistema rack 3500, questo sensore rileva precocemente il whip dell'olio nella struttura o il disallineamento dell'albero. Ciò elimina gli arresti imprevisti e catastrofici delle macchine, protegge gli alberi rotanti di elevato valore e riduce i tempi di fermo non programmati dello stabilimento.
La configurazione hardware esatta, la calibrazione complessiva del loop di sistema e il profilo di approvazione per aree pericolose del 330180-92-05 sensore di prossimità possono essere decodificati sistematicamente attraverso la sua struttura alfanumerica del suffisso.
Radice prodotto 330180: Identifica la classificazione hardware fondamentale dell'unità sensore di prossimità 3300 XL ad alte prestazioni.
Opzione di lunghezza del sistema -92: Determina una lunghezza totale del loop di sistema calibrato pari a 9,0 metri (29,5 piedi). Questo parametro garantisce che l'oscillatore interno corrisponda all'impedenza di un kit combinato di sonda e cavo di estensione da 9,0 metri, senza richiedere una ricalibrazione locale sul campo. Questa opzione specifica un telaio con montaggio a pannello, senza hardware specializzato per il montaggio su guida DIN incluso.
Opzione di approvazione multi-ente -05: Certifica che il modulo soddisfa i rigorosi standard internazionali antideflagranti per aree pericolose e dispone simultaneamente delle certificazioni di sicurezza CSA, ATEX e IECEx per l'installazione in ambienti esplosivi di Zona 0, Zona 1 e Zona 2.
| Parametro di protezione delle macchine | Valore ingegneristico del sensore industriale |
| Identificazione del modello | 330180-92-05 |
| Produttore del marchio | Bently Nevada (unità operativa Baker Hughes) |
| Linea del sistema di controllo | Piattaforma di trasduttori di prossimità 3300 XL |
| Interfacciamento del trasduttore | Accetta sonde 3300-series da 5 mm, 3300 da 8 mm e 3300 XL da 8 mm |
| Materiale strutturale del telaio | Guscio in alluminio fuso A308 di grado premium |
| Calibrazione della scala del sistema | 9,0 metri (lunghezza totale condivisa di sonda e cavo) |
| Fattore di scala del segnale | 7,87 V/mm (200 mV/mil), uscita lineare nominale |
| Corrente operativa assorbita | Consumo di corrente nominale da 2 mA a 12 mA |
| Tensione di alimentazione nominale | Ingresso di alimentazione negativo a -24 VDC tramite il rack di monitoraggio |
| Peso netto dell'hardware | 0,246 kg |
| Intervallo termico operativo | Da -51 a +100 °C, intervallo ambientale esteso |
| Limiti della temperatura di stoccaggio | Da -51 a +105 °C, intervallo strutturale di stoccaggio |
| Luogo di produzione | Stati Uniti (USA) |
Questo sensore di prossimità da 9,0 metri può funzionare con un gruppo cavo di estensione standard da 5,0 metri?
No. La matrice di oscillazione interna del 330180-92-05 è sintonizzata specificamente per corrispondere alle caratteristiche capacitive e induttive di un sistema da 9,0 metri. L'abbinamento di questo modulo con un kit di sonda e cavo da 5,0 metri sposta la frequenza di risonanza, alterando il fattore di scala rispetto allo standard di 7,87 V/mm (200 mV/mil) e producendo dati sulle vibrazioni errati.
Quali vantaggi specifici offre sul campo il materiale dell'involucro in alluminio fuso A308?
L'alloggiamento in alluminio fuso A308 di qualità premium funge da schermatura resistente, bloccando le interferenze elettromagnetiche ad alta frequenza (EMI) e il rumore a radiofrequenza, impedendo che influenzino i circuiti interni. Offre inoltre un'eccellente protezione fisica contro gli urti meccanici, la corrosione atmosferica e la penetrazione dell'umidità negli ambienti gravosi delle piattaforme dei compressori.
Come può un tecnico elettrico distinguere durante il funzionamento un cortocircuito della sonda da un guasto a circuito aperto?
Misurando la tensione continua del traferro sulla morsettiera del sensore, i tecnici sul campo possono verificare rapidamente l'integrità del sistema. Una lettura di 0 VDC o un valore positivo molto basso indica una condizione di cortocircuito, generalmente causata da una traccia del cavo schiacciata o da un collegamento del terminale a massa. Al contrario, una lettura corrispondente alla tensione di alimentazione completa (-24 VDC) indica un guasto a circuito aperto, riconducibile a una linea del terminale interrotta o alla punta della sonda tranciata.
Isolamento del connettore coassiale e protezione strutturale dall'umidità:
Quando si collega il cavo della sonda al cavo di estensione all'interno della staffa della macchina, la connessione coassiale deve essere completamente isolata dal telaio della macchina utilizzando manicotti in silicone ad alta rigidità dielettrica. L'umidità o lo sporco all'interno di questa connessione possono degradare il segnale RF, causando una deriva immediata della misura. Avvolgere la giunzione completata con nastro vulcanizzante autoagglomerante per impedire l'ingresso dell'umidità sulle piattaforme aperte dei compressori.
Allineamento della tensione del traferro e parametri di calibrazione:
Durante l'installazione, impostare il traferro fisico della sonda utilizzando un multimetro digitale collegato tra i terminali "OUT" e "COM" del sensore. Ruotare il corpo della sonda finché la tensione continua non misura esattamente -10,0 VDC, valore corrispondente al punto centrale preciso dell'intervallo di calibrazione lineare del sensore. Serrare il controdado della sonda alla coppia di installazione consigliata per prevenire derive meccaniche durante il funzionamento delle turbine in condizioni di forte vibrazione.
Schema di cablaggio della scheda terminale e protocolli di isolamento dal rumore:
Instradare i loop di alimentazione a -24 VDC e di uscita del segnale attraverso cavi per strumentazione intrecciati e schermati ad alta integrità. Collegare a terra le schermature dei cavi in un solo punto, in genere sulla morsettiera del rack di monitoraggio 3500, e tagliare la schermatura sul campo in modo netto all'estremità del sensore. Questa tecnica di messa a terra impedisce ai percorsi di corrente dei loop di massa di introdurre rumore elettrico nei canali di monitoraggio delle vibrazioni.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330180-92-05
Country of origin:United States
Product Type: Sensore Proximitor 3300 XL
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 246g
Dimensions: 8cm x 6cm x 6.3cm
Shipping port: Xiamen
Warranty: 12 months
