Panoramica del prodotto

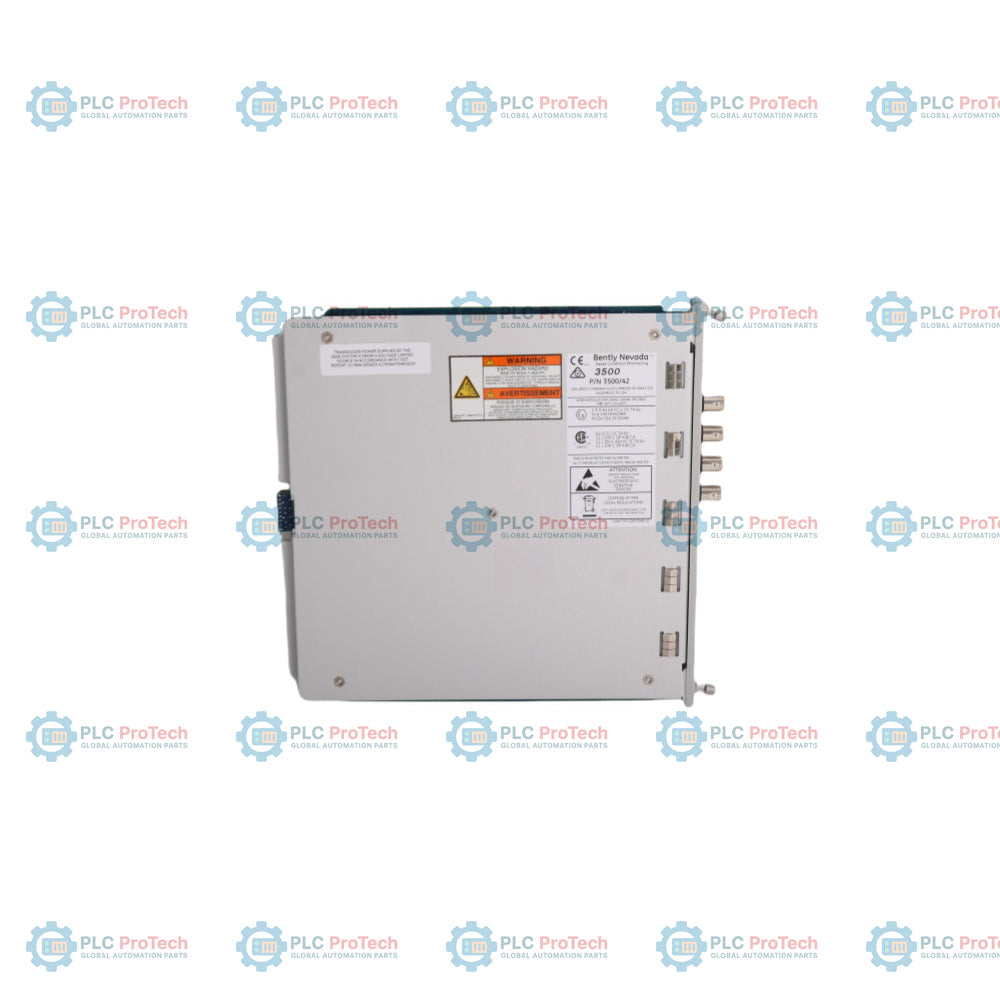

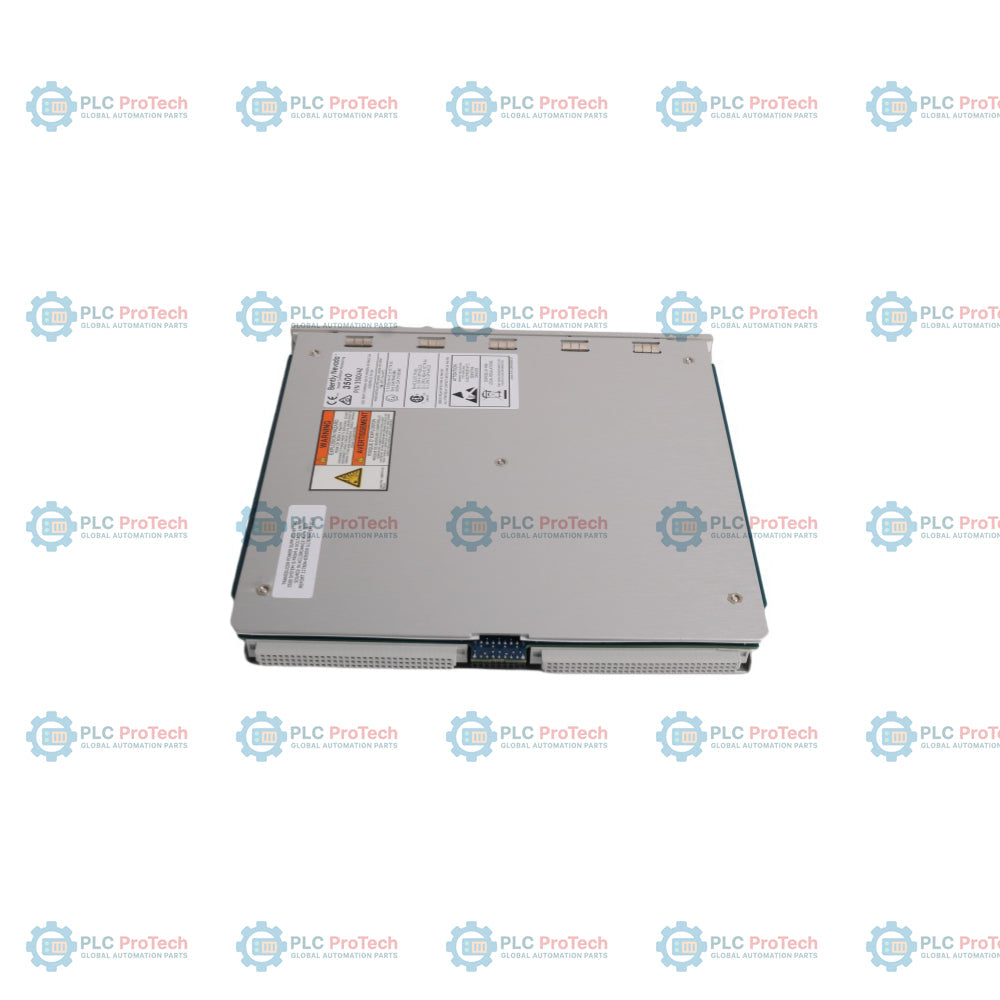

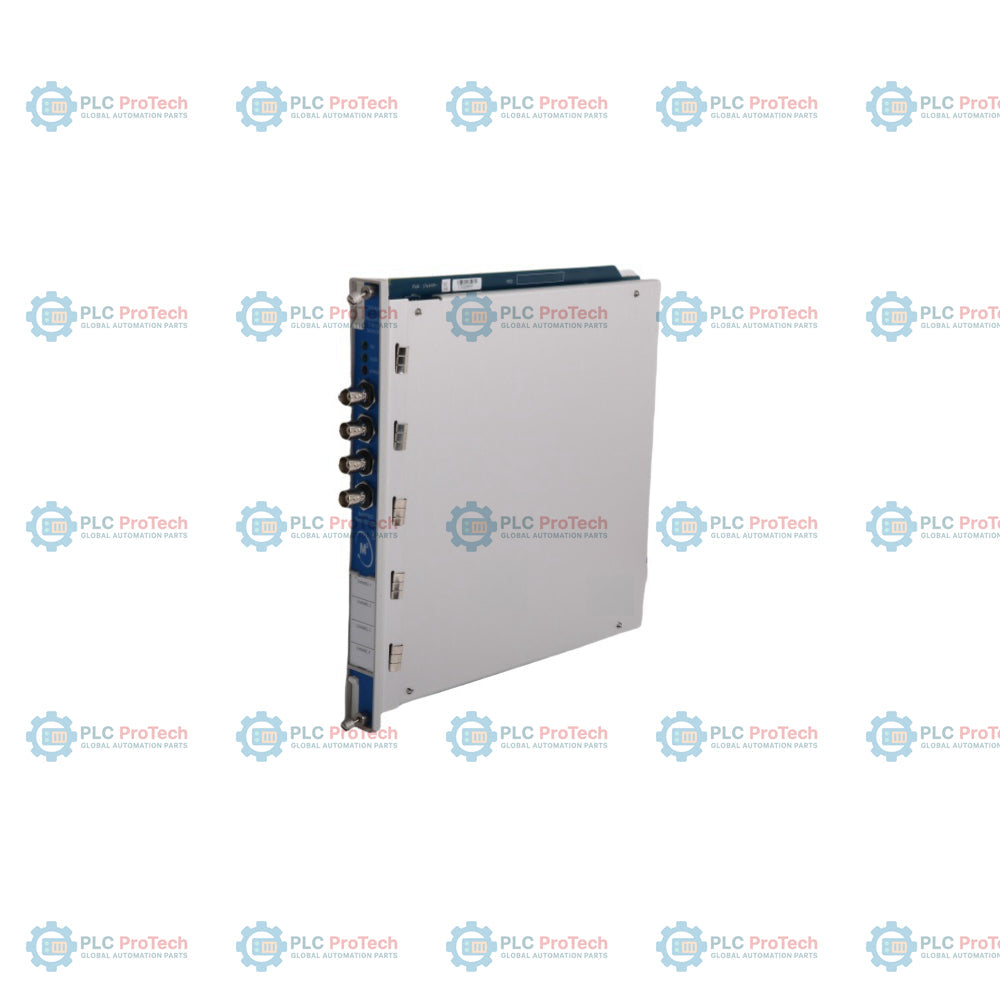

Il 176449-02 (3500/42M) è un monitor delle vibrazioni a quattro canali ad alte prestazioni, progettato per il sistema di protezione delle macchine Bently Nevada 3500. Destinato ad asset critici nei settori della generazione di energia, del petrolio e del gas e della produzione industriale pesante, questo modulo accetta gli ingressi provenienti da trasduttori di prossimità, velocità e accelerazione. Il suo ruolo principale è fornire una protezione continua delle macchine, confrontando i dati sulle vibrazioni in tempo reale con i setpoint di allarme definiti dall’utente. Identificando i primi segnali di disallineamento dell’albero, usura dei cuscinetti o squilibrio, il 176449-02 consente ai team di manutenzione di attuare interventi predittivi, eliminando di fatto i guasti catastrofici delle macchine e riducendo drasticamente i tempi di fermo non programmati dell’impianto.
Configurazione tecnica
Il monitor 3500/42M utilizza un’architettura a coppie di canali, che consente strategie di monitoraggio versatili all’interno di un singolo slot del rack.
-
Programmazione dei canali: I canali sono configurati in coppie (1/2 e 3/4) e supportano funzioni simultanee. Ad esempio, una coppia può monitorare le vibrazioni radiali, mentre la seconda coppia monitora la posizione assiale o l’accelerazione.
-
Generazione dei valori statici: Il modulo condiziona i segnali grezzi dei trasduttori trasformandoli in parametri utilizzabili, come Direct, Gap, vettore 1X e 2X, Smax ed eccentricità.
-
Logica di filtraggio: Include filtri programmabili a polo singolo (da 4 Hz a 4000 Hz) e filtri notch a Q costante per il monitoraggio "Not 1X" e dei vettori, garantendo un condizionamento del segnale ad alta fedeltà anche in ambienti rumorosi.
-
Uscite bufferizzate: I connettori coassiali sul pannello frontale forniscono segnali bufferizzati protetti dai cortocircuiti per ciascun canale, consentendo il collegamento diretto ad analizzatori di frequenza o acquisitori di dati esterni senza interrompere i circuiti di protezione.
Specifiche tecniche
| Attributo |
Specifiche |
| Modello |
176449-02 |
| Marca |
Bently Nevada |
| Origine |
U.S.A. |
| Consumo energetico |
7,7 watt tipici |
| Impedenza d’ingresso |
10 kOhm (I/O standard) |
| Alimentazione del trasduttore |
-24 VDC |
| Uscita del registratore |
da 4 a 20 mA (individuale per ciascun canale) |
| Resistenza di carico |
da 0 a 600 Ohm |
| Temperatura di esercizio |
da -30 a +65 Celsius |
| Risposta in frequenza |
da 1 Hz a 4000 Hz (programmabile dall’utente) |
| Dimensioni |
241.3 mm x 24.4 mm x 241.8 mm |
| Peso |
0.91 kg |
Domande frequenti sull’assistenza sul campo
Che cosa indicano i LED del pannello frontale sullo stato del sistema?
Il LED OK indica che la diagnostica interna del 3500/42M è stata completata con esito positivo. Il LED TX/RX lampeggia per confermare la comunicazione seriale attiva con il modulo di interfaccia del rack (RIM), mentre il LED Bypass si illumina quando il monitor è in modalità Bypass, indicando che la logica di allarme è inibita.
Il 3500/42M può elaborare simultaneamente diversi tipi di trasduttori?
Sì, poiché i canali sono programmati in coppie, è possibile monitorare i segnali Proximitor su una coppia e i segnali sismici (velocità/accelerazione) sull’altra, purché rientrino nell’intervallo di segnale supportato di -24 VDC.
Che cosa accade se un’uscita del registratore va in cortocircuito?
Il funzionamento del monitor e la logica di protezione non vengono influenzati dai cortocircuiti sulle uscite del registratore da 4-20 mA. Il modulo integra una gestione interna della conformità di tensione per mantenere l’integrità del segnale nell’intero intervallo di carico.
Linee guida per l’installazione e la messa in servizio
-
Schermatura e messa a terra: Collegare sempre le schermature dei cavi di segnale ai morsetti di terra del modulo I/O del sistema 3500. Non collegare mai la schermatura a terra su entrambe le estremità, poiché ciò introduce anelli di terra che possono compromettere i sensibili segnali di vibrazione.
-
Calibrazione della tensione Gap: Per le applicazioni con sonde di prossimità, verificare il valore statico "Gap" durante l’installazione. Assicurarsi che la sonda sia regolata entro l’intervallo lineare del trasduttore (in genere -10 VDC per le sonde standard da 8 mm) per evitare il clipping del segnale e mantenere soglie di allarme accurate.
-
Integrità del cablaggio: Assicurarsi che la resistenza di carico delle uscite del registratore da 4-20 mA non superi 600 Ohm. Il superamento di questo limite provoca la saturazione del segnale, causando una comunicazione imprecisa al DCS o al PLC.
-
Gestione termica: Quando si utilizza il monitor in configurazioni rack ad alta densità prossime al limite di 65 Celsius, assicurare un’adeguata ventilazione dell’armadio. Il funzionamento prolungato alle temperature massime può ridurre la precisione della risoluzione da 4-20 mA (dallo 0,25% a temperatura ambiente allo 0,7% ai limiti di temperatura).
