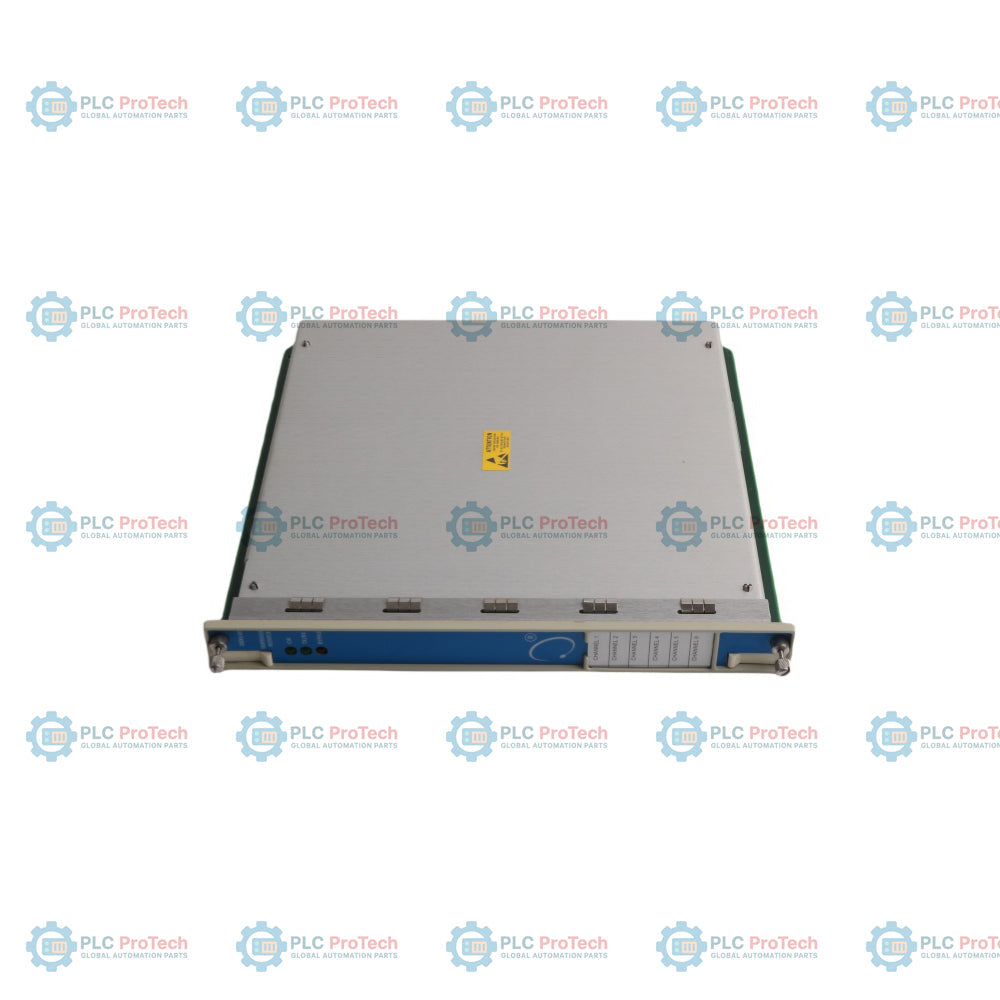

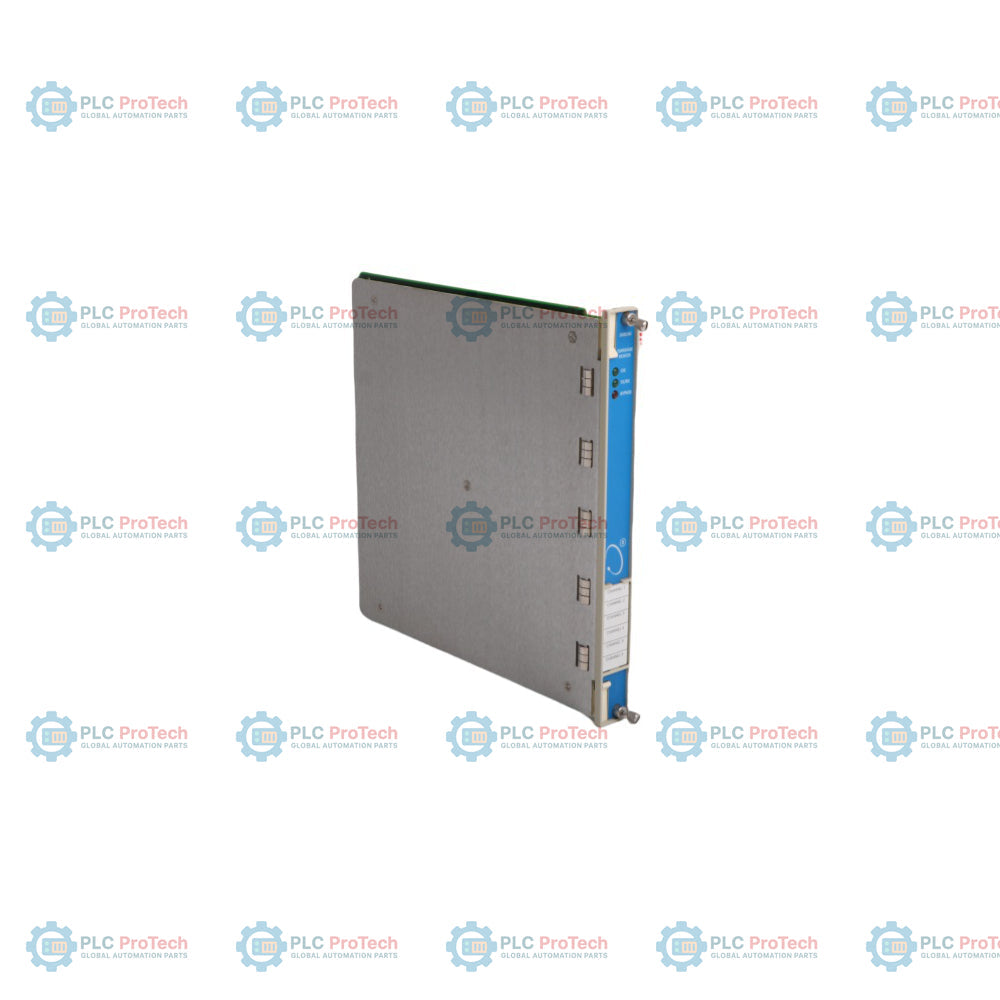

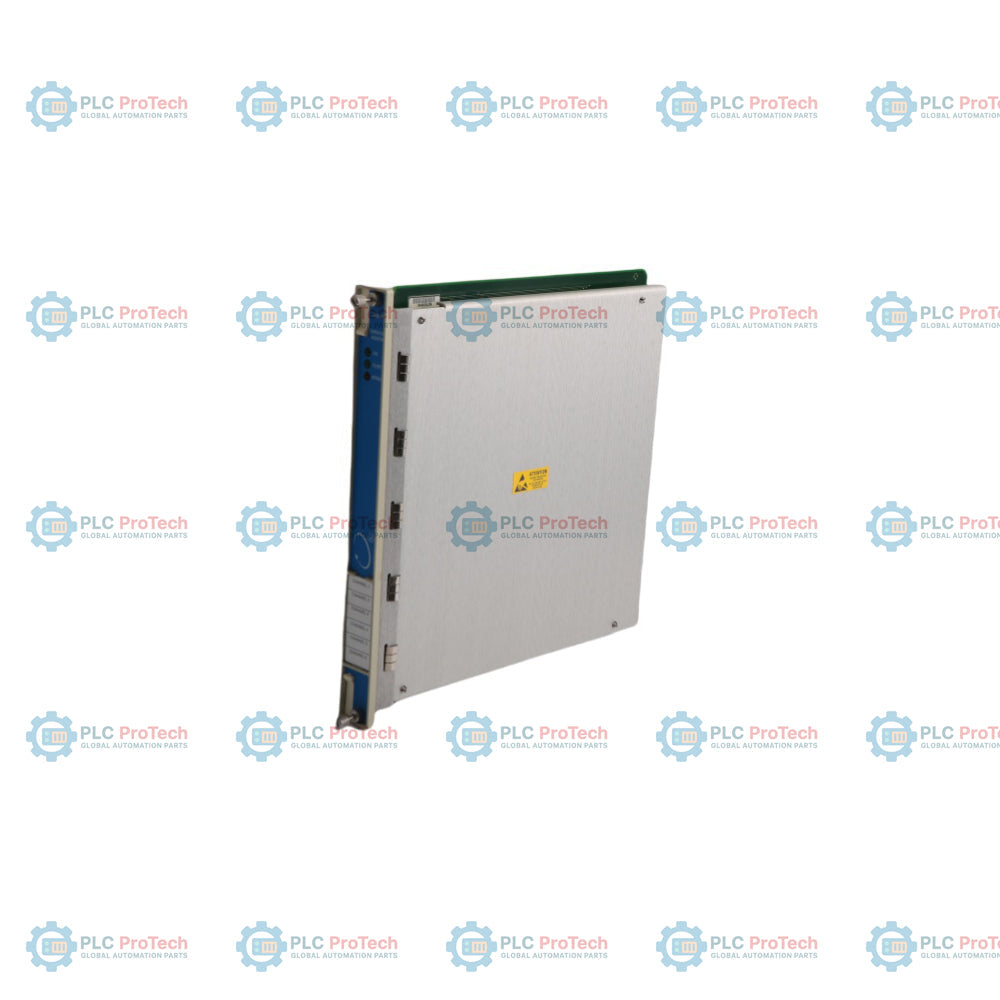

Bently Nevada 3500/60 133811-01 Monitor di temperatura

Panoramica del prodotto

Il 3500/60 (133811-01 sostituito dal PN 163179-01 ) è un modulo di monitoraggio della temperatura a 6 canali ad alta precisione, progettato per il sistema di protezione delle macchine Bently Nevada 3500. Questo modulo fornisce una sorveglianza termica essenziale per le apparecchiature industriali negli impianti di generazione elettrica, petrolio e gas e trattamento chimico, come cuscinetti dei motori, carcasse delle turbine e avvolgimenti dei compressori. Accettando ingressi diretti sia da rilevatori di temperatura a resistenza (RTD) sia da termocoppie (TC), il  3500/60 condiziona questi segnali e li confronta con i setpoint di allarme definiti dall'utente. La sua capacità di fornire avvisi istantanei e sganci di emergenza è essenziale per prevenire guasti meccanici catastrofici causati dal surriscaldamento, riducendo così in modo significativo i tempi di fermo non pianificati e prolungando il ciclo di vita dei macchinari rotanti essenziali per le operazioni.

Configurazione tecnica

L'architettura del  3500/60 è progettata per garantire la massima flessibilità e l'integrità del segnale di livello industriale con vari tipi di trasduttori.

• Compatibilità versatile degli ingressi: Supporta termocoppie di tipo E, J, K e T, nonché RTD in rame da 10 Ohm, nichel da 120 Ohm e platino da 100 Ohm (coefficiente alfa 0.00385 e 0.00392) in configurazioni a 3 o 4 fili.

• Opzioni di isolamento: Disponibile con moduli I/O TC isolati che forniscono un isolamento canale-canale di 250 VDC, proteggendo il sistema dalle interferenze elettromagnetiche esterne e dai loop di massa.

• Ridondanza e voto: Completamente compatibile con le configurazioni rack a ridondanza modulare tripla (TMR). In modalità TMR, il sistema utilizza una logica di voto specializzata su tre moduli adiacenti per garantire che la protezione rimanga attiva anche in caso di guasto hardware a punto singolo.

• Definito dal software: Tutti i parametri dei canali, inclusi il tipo di trasduttore e l'intervallo a fondo scala, vengono configurati tramite il software 3500 Rack Configuration, eliminando la necessità di calibrazione manuale dell'hardware.

Specifiche tecniche

Domande frequenti

Qual è la differenza principale tra il 3500/60 e il 3500/61?

Entrambi i moduli offrono una funzionalità di monitoraggio identica a 6 canali; tuttavia, il 3500/61 include uscite dedicate per registratori da +4 a +20 mA per ciascun canale, mentre il 3500/60 non dispone di queste uscite analogiche.

È possibile combinare ingressi RTD e TC sullo stesso modulo?

Sì. Quando si utilizza la versione I/O RTD/TC non isolata, l'utente può configurare ciascun canale indipendentemente per accettare una termocoppia o un RTD, consentendo una configurazione ibrida degli ingressi in un singolo slot.

Cosa succede se il cavo di un sensore si rompe o va in cortocircuito?

Il modulo monitora continuamente lo stato del trasduttore. Se viene rilevato un guasto, ad esempio un conduttore RTD interrotto, il LED "OK" si spegne e il canale passa allo stato "Non OK", impedendo sganci falsi e informando al contempo gli operatori della necessità di manutenzione.

Linee guida per l'installazione tecnica e la sicurezza

• Precisione del cablaggio RTD: Per le installazioni RTD a 3 fili, assicurarsi che tutti e tre i fili abbiano la stessa resistenza. Le variazioni nella resistenza dei fili introdurranno errori di misura che il modulo non può compensare automaticamente. Per la massima precisione nei collegamenti a lunga distanza, si consigliano configurazioni RTD a 4 fili.

• Compensazione della giunzione fredda (CJC): Quando si utilizzano termocoppie, la precisione dipende dal sensore CJC situato sul modulo I/O. Assicurarsi che il modulo I/O sia inserito saldamente e non sia esposto a correnti d'aria dirette o a fonti di calore localizzate all'interno dell'armadio, che potrebbero causare un gradiente di temperatura lungo la morsettiera.

• Considerazioni sulle aree pericolose: Se i sensori di temperatura si trovano in un'area pericolosa, il modulo deve essere utilizzato con barriere Zener esterne approvate. Si noti che l'uso di barriere esterne porta il limite inferiore "OK" del modulo a -50 °C.

• Messa a terra del telaio: Per mantenere la precisione specificata e la resistenza alle interferenze elettromagnetiche, il rack 3500 deve essere correttamente messo a terra. Le schermature dei cavi di segnale devono essere collegate ai terminali di terra designati sul modulo I/O per impedire che il rumore alteri i segnali a bassa tensione e alta impedenza provenienti da TC e RTD.
