Bently Nevada

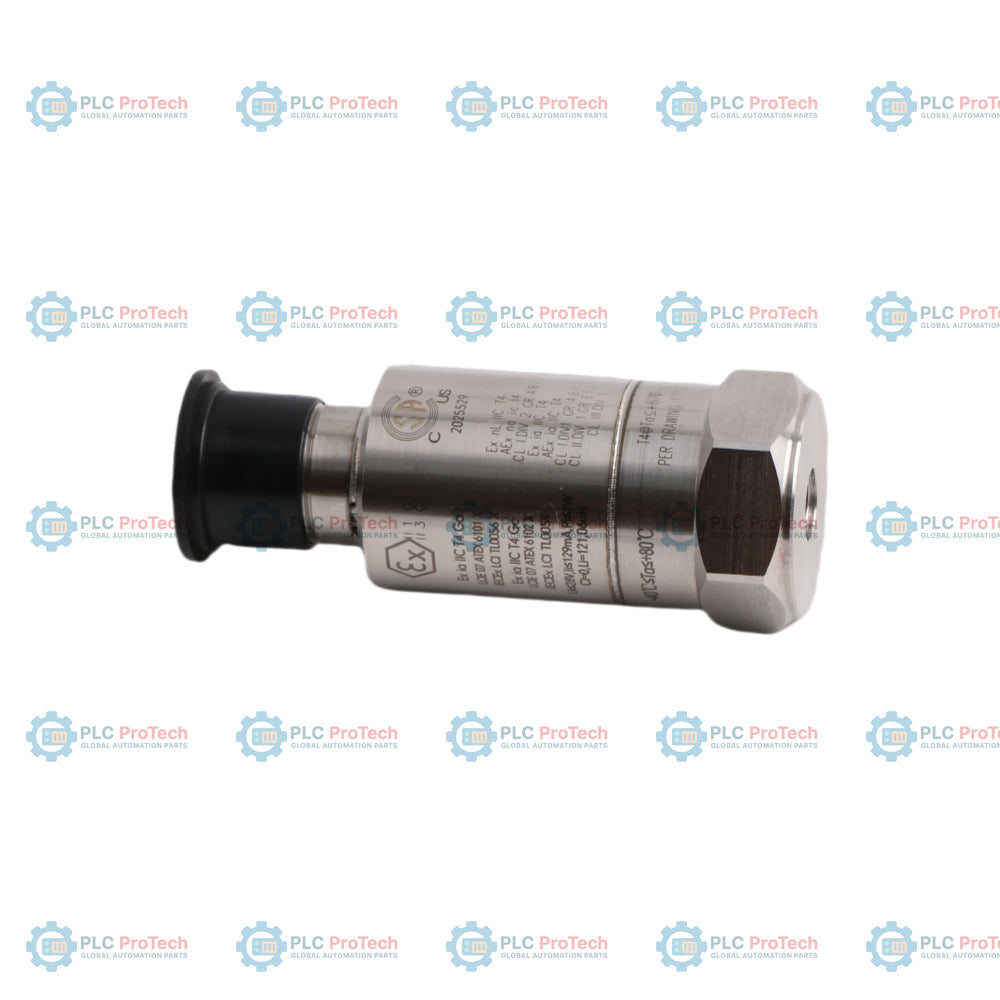

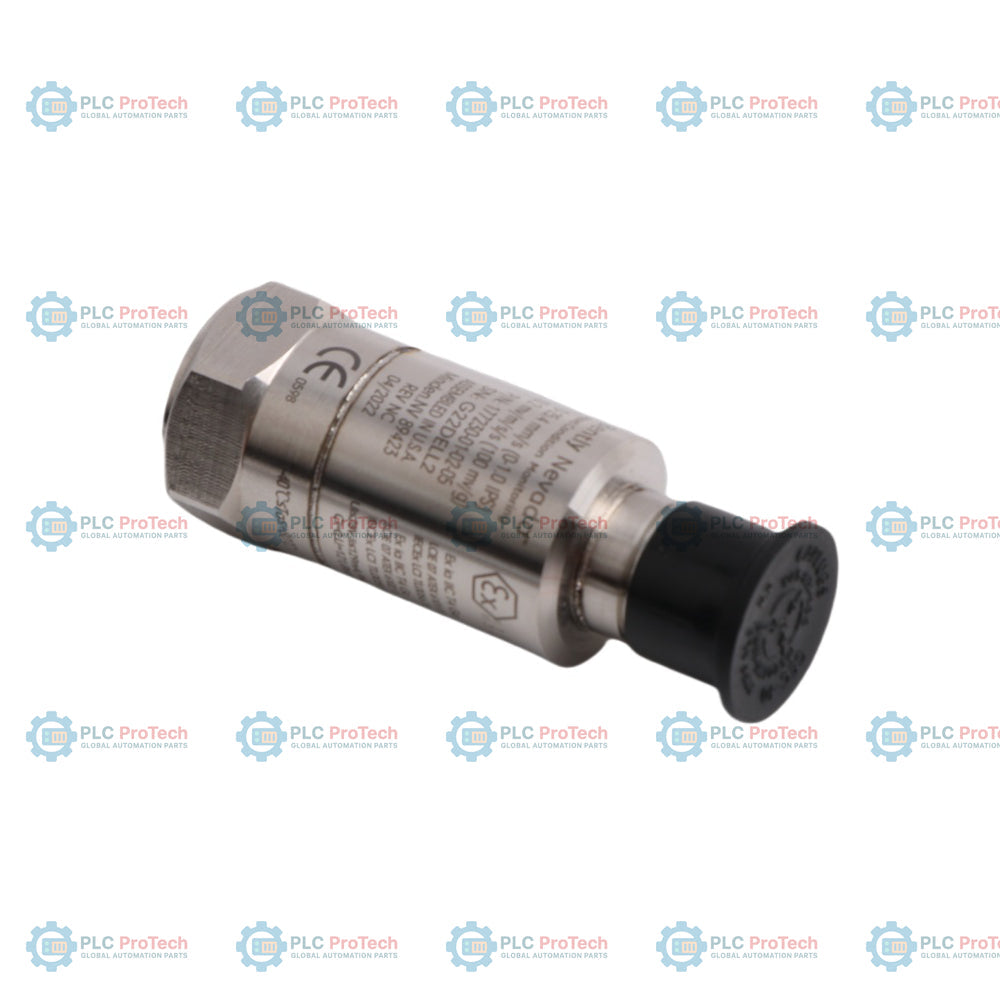

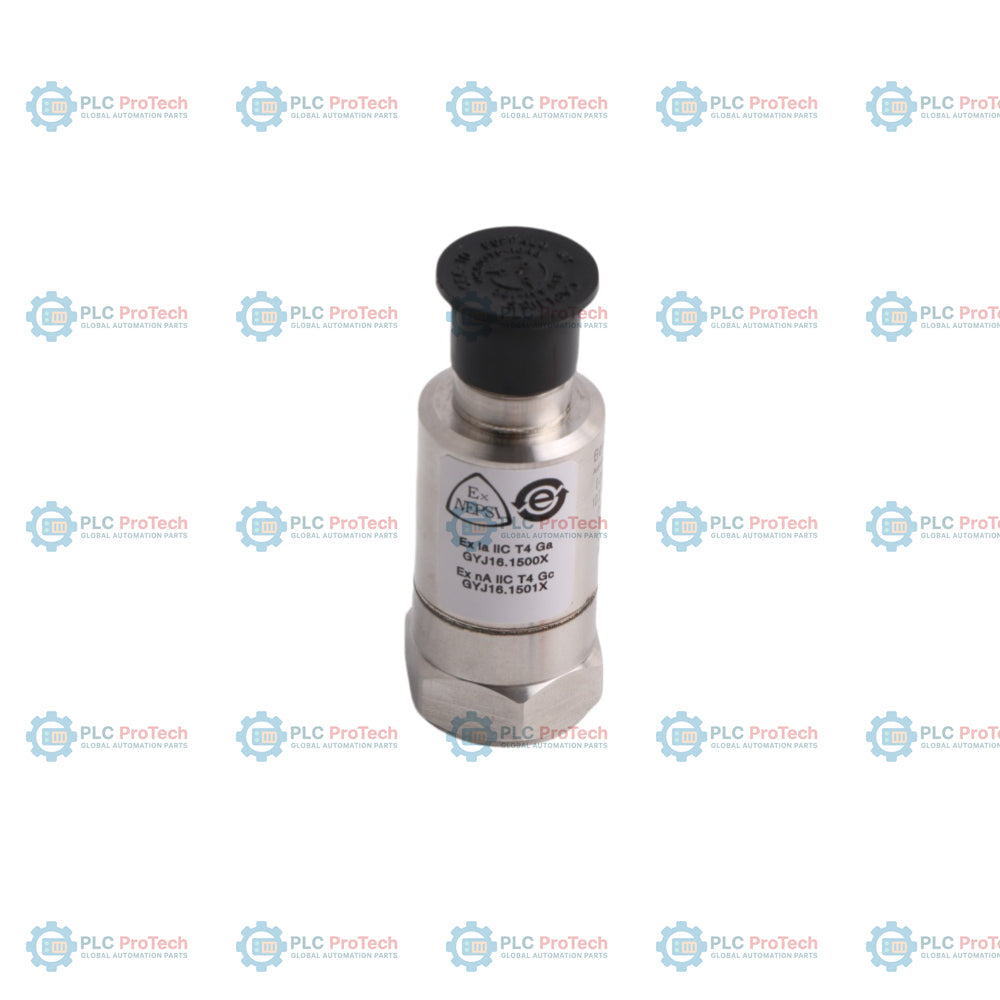

Bently Nevada 177230-01-02-00 Trasmettitore sismico

SKU 177230-01-02-00

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada
  • Product No.: 177230-01-02-00
  • Origin United States
  • Product Type: Trasmettitore sismico
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.131 kg
  • Dimensions: 66.0 mm x 25.4 mm x 25.4 mm (H x W x D)
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 177230-01-02-00 Trasmettitore sismico

Quantità

Product Description

Descrizione

Il Bently Nevada 177230-01-02-00 è un semplice trasmettitore sismico alimentato dal loop, progettato per integrare il monitoraggio delle vibrazioni direttamente nei controllori logici programmabili (PLC), nei sistemi di controllo distribuiti (DCS) o nelle piattaforme SCADA. Il 177230-01-02-00 misura la vibrazione complessiva della carcassa e fornisce un segnale di uscita principale ad anello da 4 a 20 mA, alimentato dal loop e proporzionale alla vibrazione di picco, oltre a un segnale dinamico di accelerazione non bufferizzato per analisi diagnostiche dettagliate. Realizzato con un alloggiamento in acciaio inossidabile 316L e un elemento di rilevamento a taglio in ceramica, consente il monitoraggio continuo delle vibrazioni per il monitoraggio delle condizioni degli asset dell'impianto e la manutenzione predittiva.

Caratteristiche

  • Interfaccia ad anello di corrente da 4 a 20 mA alimentata dal loop per l'integrazione diretta con i sistemi di controllo.
  • Capacità a doppia uscita, con segnale proporzionale principale da 4 a 20 mA e uscita di tensione dinamica non bufferizzata per strumenti diagnostici.
  • Design con elemento di rilevamento a taglio in ceramica.
  • Corpo in acciaio inossidabile 316L a tenuta ermetica per ambienti industriali gravosi.
  • Funzionalità di autotest integrata e interfaccia elettrica protetta.
  • Connettore elettrico superiore standard MIL-C-5015 a 3 pin.

Applicazioni

  • Monitoraggio delle vibrazioni della carcassa dei macchinari rotanti industriali
  • Protezione continua degli asset collegati a PLC, DCS e sistemi SCADA
  • Monitoraggio delle condizioni dei macchinari ausiliari dell'impianto

Informazioni per l'ordine

Codice opzione Descrizione dell'opzione
177230 Trasmettitore sismico
A: Intervallo di misurazione 01: 0-25,4 mm/s (0-1,0 pollici/s)
B: Frequenza 02: da 3 Hz a 1 kHz (da 180 a 60 kcps) di picco
C: Approvazioni 00: Nessuna approvazione

Specifiche tecniche

Categoria Parametro Specifiche
Elettrico Segnale di uscita principale Anello di corrente da 4 a 20 mA (dal pin A al pin B)
  Uscita dinamica dell'accelerazione

Tensione non bufferizzata (riferimento dal pin C al pin B), $10.2\text{ mV/m/s}^2$ ($100\text{ mV/g}$) $\pm 20\%$



  Tensione di eccitazione Da 12 a 30 VCC (corrente limitata a 40 mA)
  Intervallo di uscita dinamica $147\text{ m/s}^2$ (15 g) di picco
  Risposta dinamica in frequenza Da 2.5 Hz a 10 kHz $\pm 10\%$ (da 150 cpm a $600\text{ kcpm} \pm 10\%$)
  Linearità 1% del fondo scala
  Polarizzazione dell’uscita dinamica $2.5\text{ V} \pm 0.1\text{ V}$ (riferito al pin B)
  Tempo di stabilizzazione Inferiore a 15 secondi entro il 2% del valore finale
  Isolamento elettrico

Superiore a $10^8\text{ ohms}$



  Tensione di perforazione dell’involucro $600\text{ V}_{\text{rms}}$ con corrente di dispersione inferiore a 1 mA
Dinamico Campo di misura 0-25.4 mm/s (0-1.0 in/s)
  Risposta in frequenza del circuito principale Da 3 Hz a 1 kHz $\pm 10\%$ (da 180 cpm a $60\text{ kcpm} \pm 10\%$) di picco
  Frequenza di risonanza con montaggio Superiore a 12 kHz
  Sensibilità trasversale Inferiore al 5% della sensibilità
  Tipo di elemento sensibile Ceramico / a taglio
Meccanico Peso 131 g (4.62 oz), tipico
  Altezza 66.0 mm (2.60 in)
  Diametro esagonale 25.4 mm (1.00 in)
  Materiale del corpo Acciaio inossidabile 316L
  Materiale del connettore MIL-C-5015 a 3 pin, acciaio inossidabile 316L
  Filettature di montaggio 1/4-28 UNF
  Coppia di montaggio Da 4 a 7 N-m (da 35.4 a 62.0 in-lbf)
Ambientale Temperatura di esercizio Da -40 degC a +85 degC (da -40 degF a +185 degF)
  Tenuta Ermeticamente sigillato
  Umidità relativa Fino al 100% senza immersione
  Resistenza agli urti Test di caduta massimo a $9,810\text{ m/s}^2$ (picco di 1.000 g)
  Sensibilità al campo magnetico Picco inferiore a $20\ \mu\text{m/s/gauss}$; picco inferiore a $14.7\text{ mm/s}^2\text{/gauss}$

Collegamenti/Interfacce

Pin del connettore Funzione
Pin A Circuito 4-20 mA positivo (positivo rispetto al pin B)
Pin B Ritorno del circuito 4-20 mA (ritorno negativo del circuito per il pin A e comune per il segnale dinamico)
Pin C Segnale di accelerazione dinamica (non bufferizzato, riferito al pin B)

Linee guida per l’installazione

  • Montare il trasduttore direttamente sulla superficie della macchina utilizzando l’adattatore filettato per prigioniero fornito, per garantire un accoppiamento meccanico rigido.
  • Serrare il gruppo di montaggio a 4–7 N-m (35.4–62.0 in-lbf).
  • Evitare di far aderire direttamente le basi magnetiche alla superficie dell’apparecchiatura, poiché i picchi transitori elevati possono danneggiare l’elettronica interna.
  • Assicurarsi che il segnale dinamico negativo (pin B) sia elettricamente isolato da qualsiasi terra; la messa a terra di questo terminale cortocircuiterebbe il circuito 4–20 mA, causando un’uscita nulla.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Qual è l'uscita di misura primaria del dispositivo?
L'uscita primaria è un loop di corrente da 4 a 20 mA proporzionale alla velocità di picco nell'intervallo configurato.
Quale funzione svolge il pin C sul connettore elettrico?
Il pin C fornisce un segnale di tensione di accelerazione dinamica non bufferizzato, riferito al pin B, per l'analisi del segnale.
Perché il terminale di ritorno del segnale deve rimanere senza messa a terra?
La messa a terra del pin B cortocircuita il circuito del loop da 4 a 20 mA, causando il guasto dell'uscita del trasmettitore.
Qual è la coppia di serraggio specificata per l'installazione?
La coppia di serraggio consigliata è compresa tra 4 e 7 N-m (35.4 e 62.0 in-lbf).
