Gruppi alloggiamento della sonda di prossimità Bently Nevada 21000-16-10-00-053-03-02

Descrizione

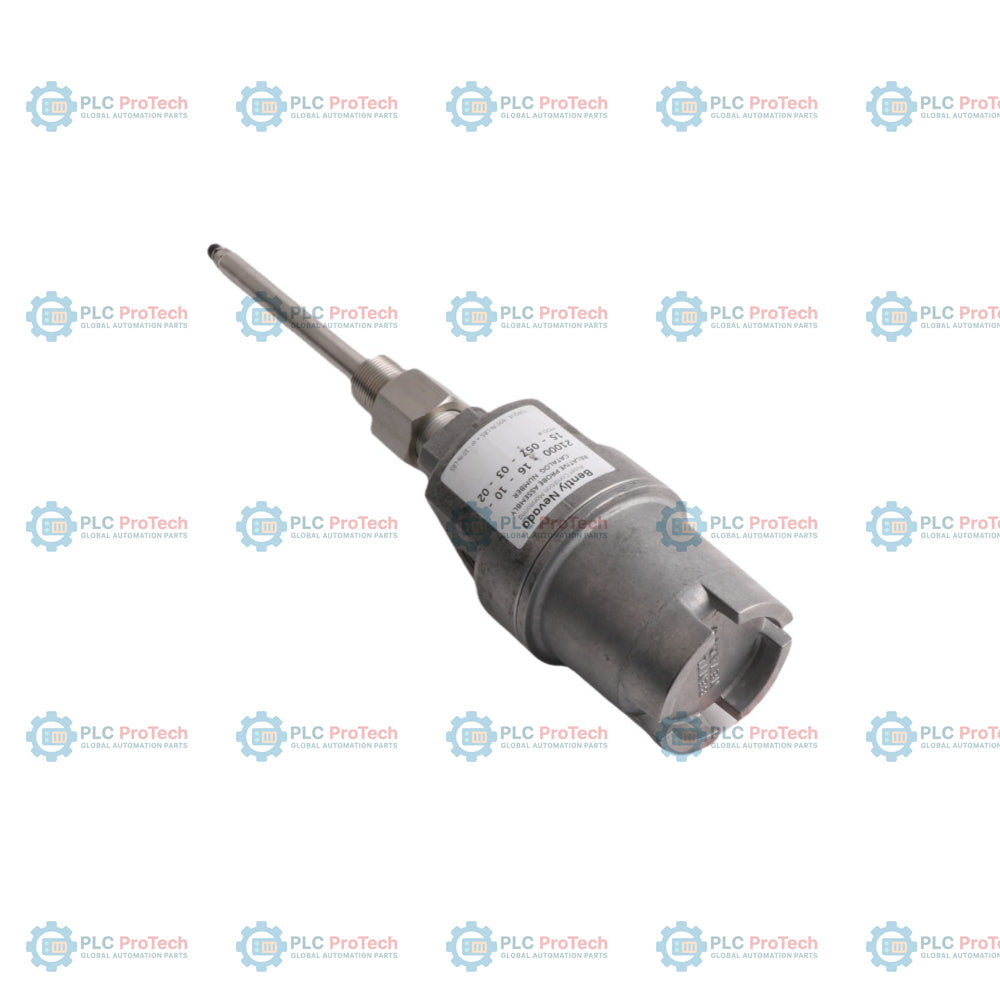

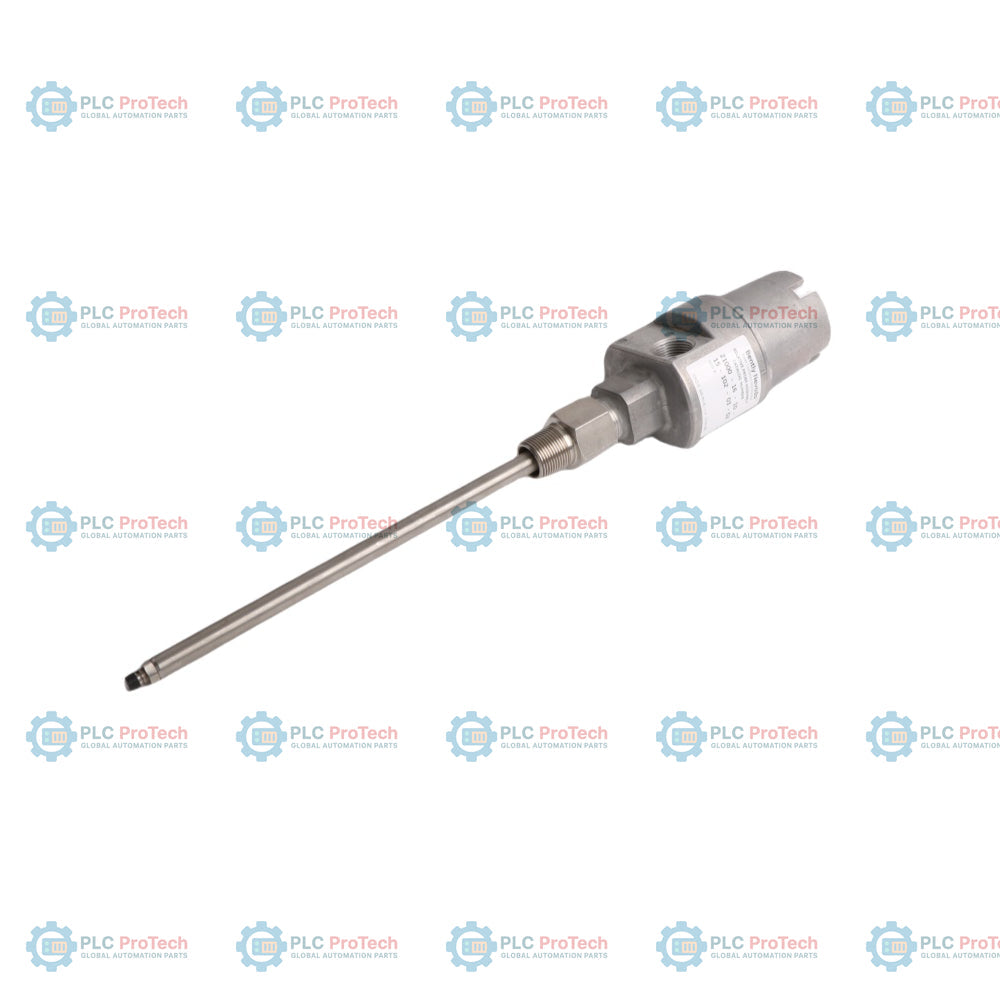

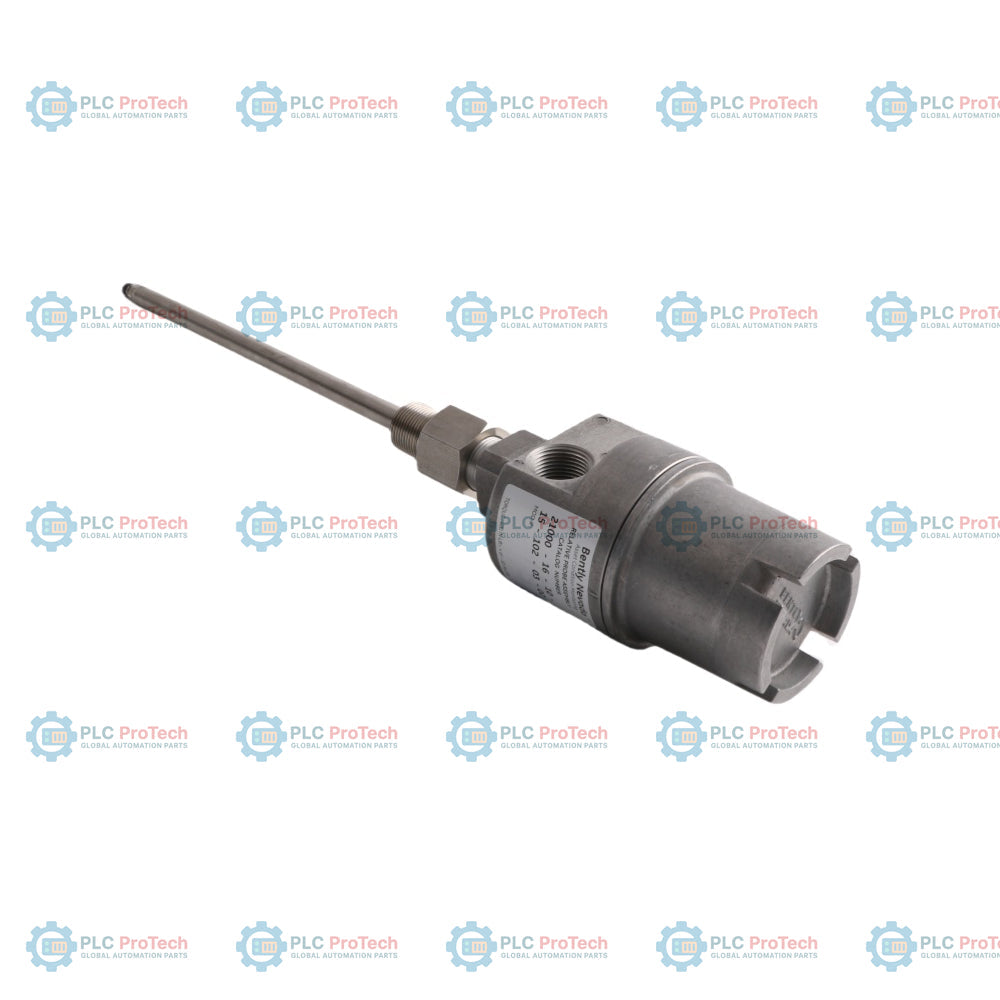

Il 21000-16-10-00-053-03-02 è un gruppo alloggiamento per sonda di prossimità Bently Nevada serie 21000, progettato per l'installazione sicura e la protezione dei sistemi di trasduttori di prossimità 3300 XL 8 mm nei macchinari industriali. Questa configurazione specifica include una sonda 3300 XL 8 mm (opzione 16), un cavo della sonda lungo 1,0 m (opzione 10), nessun adattatore distanziatore (opzione 00), una penetrazione della sonda di 5,3 in (opzione 053) e un raccordo passacavo con tenuta (opzione 03) con filettatura di montaggio 3/4-14 NPT (opzione 02).

Il gruppo alloggiamento 21000 è dotato di un corpo in alluminio con manicotto in acciaio inossidabile 304, conforme agli standard API 670 per le sonde di prossimità montate esternamente. Garantisce il corretto posizionamento e la protezione del sistema di trasduzione dagli agenti ambientali nei macchinari rotanti, inclusi pompe, compressori e turbine. L'alloggiamento include un raccordo passacavo con tenuta per mantenere il grado di protezione in corrispondenza del punto di ingresso del condotto.

Caratteristiche

• Sonda 3300 XL 8 mm (opzione 16) integrata per la misurazione precisa delle vibrazioni dell'albero e della posizione assiale.
• Cavo della sonda da 1,0 m (opzione 10) integrato nel gruppo alloggiamento.
• Adattatore distanziatore omesso (opzione 00) per configurazioni con montaggio diretto.
• Penetrazione della sonda di 5,3 in (opzione 053) per garantire la corretta distanza della sonda e l'allineamento con il bersaglio.
• Raccordo passacavo con tenuta (opzione 03) dotato di gommini per cavi di dimensioni da 1/8 a 3/8 pollici.
• Filettatura di montaggio 3/4-14 NPT (opzione 02) che garantisce stabilità meccanica al corpo macchina.
• Corpo in alluminio con manicotto in acciaio inossidabile 304 per una maggiore durata.

Applicazioni

• Protezione di macchinari rotanti critici, come turbine, compressori e pompe.
• Monitoraggio delle vibrazioni dell'albero e della posizione assiale (di spinta).
• Applicazioni che richiedono la protezione di sonde di prossimità montate esternamente e conformi ad API 670.
• Ambienti pericolosi in cui sono richiesti collegamenti per condotti NPT (fare riferimento alle approvazioni dell'intero sistema).

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi che la lunghezza di penetrazione della sonda (C + D) sia calcolata correttamente per il corpo macchina specifico, al fine di evitare effetti di vista laterale o posteriore. Per lunghezze di penetrazione comprese tra 1,0 e 2,0 pollici, potrebbe essere necessaria la realizzazione di un alesaggio sul corpo macchina. Per lunghezze di penetrazione della sonda superiori a 300 mm (12 in), è necessario installare un supporto aggiuntivo per il manicotto vicino alla sonda, al fine di evitare risonanze. Serrare l'alloggiamento nel corpo macchina secondo le pratiche industriali standard per filettature 3/4-14 NPT.

Conformità e certificazioni

RoHS: Direttiva della Comunità Europea 2011/65/UE. Per le applicazioni in aree pericolose, assicurarsi che l'intero sistema (sonda, cavo di prolunga e sensore Proximitor) sia installato secondo il disegno applicabile fornito nella guida per l'utente del sistema di trasduzione.
