Descrizione

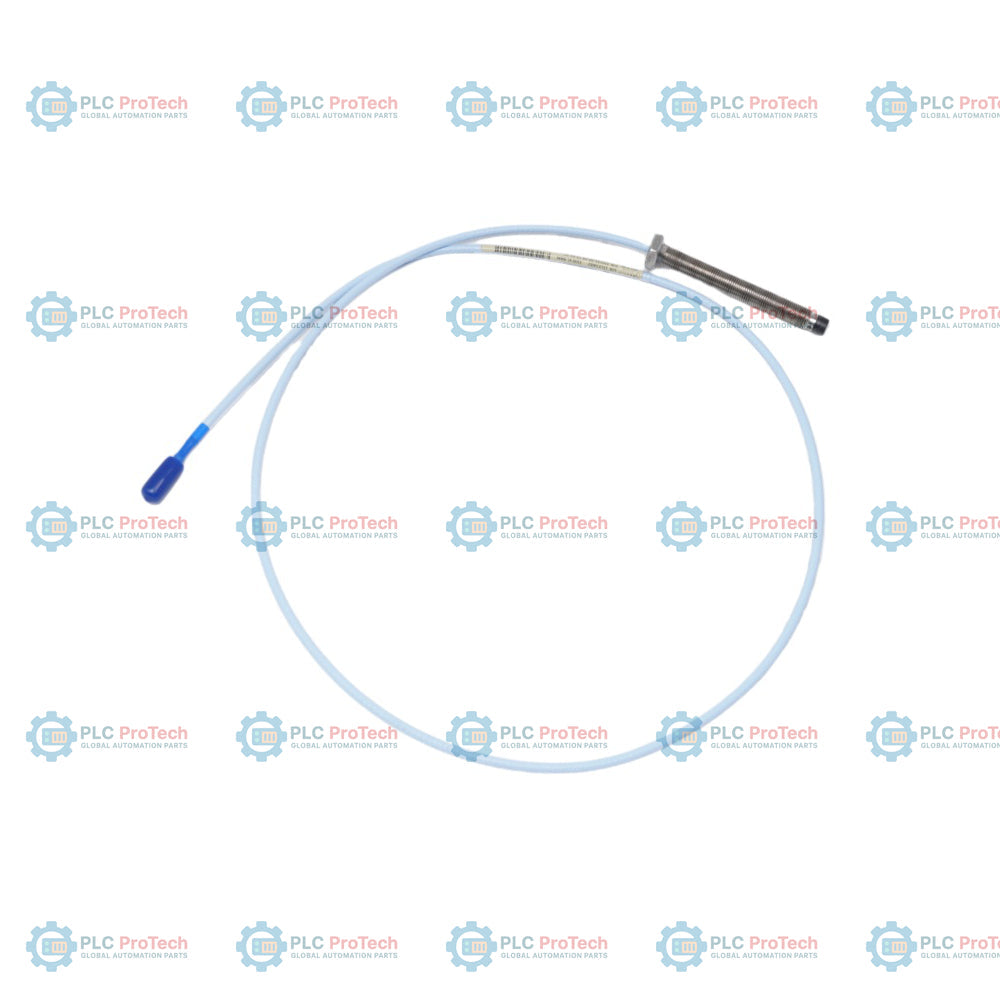

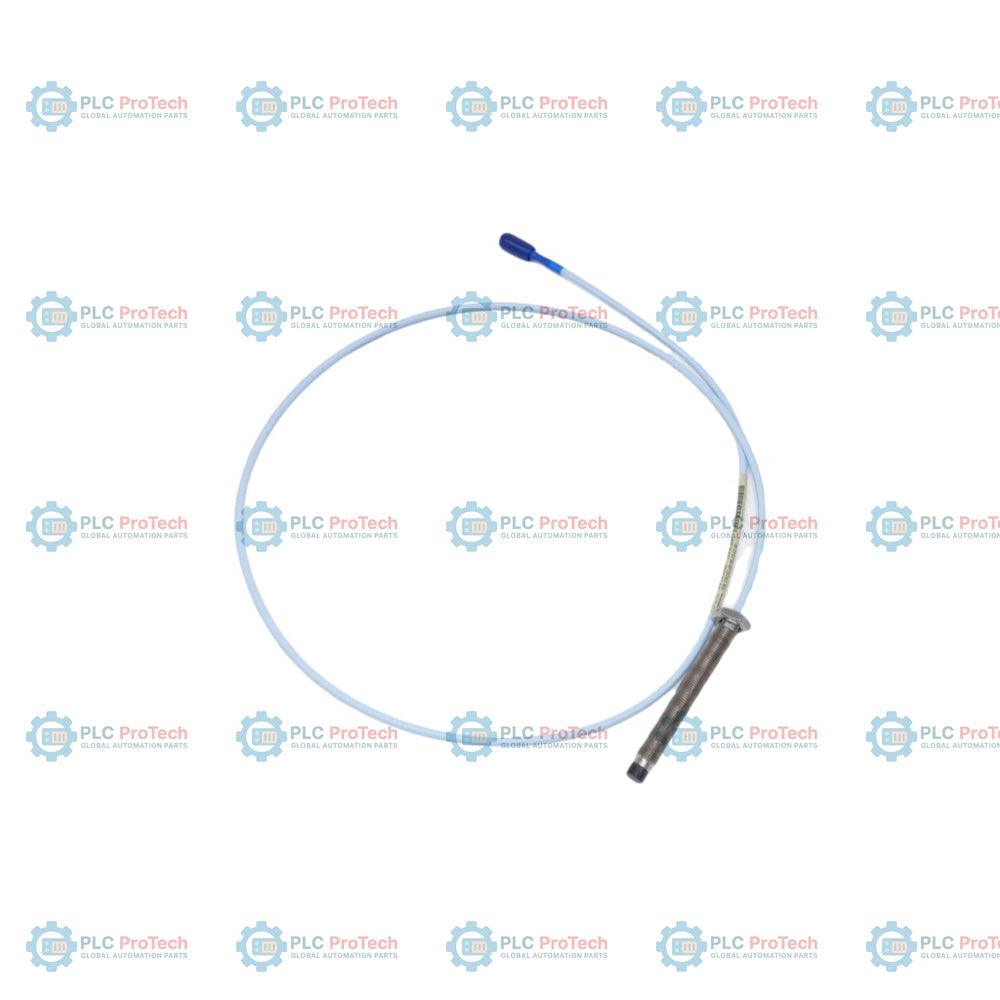

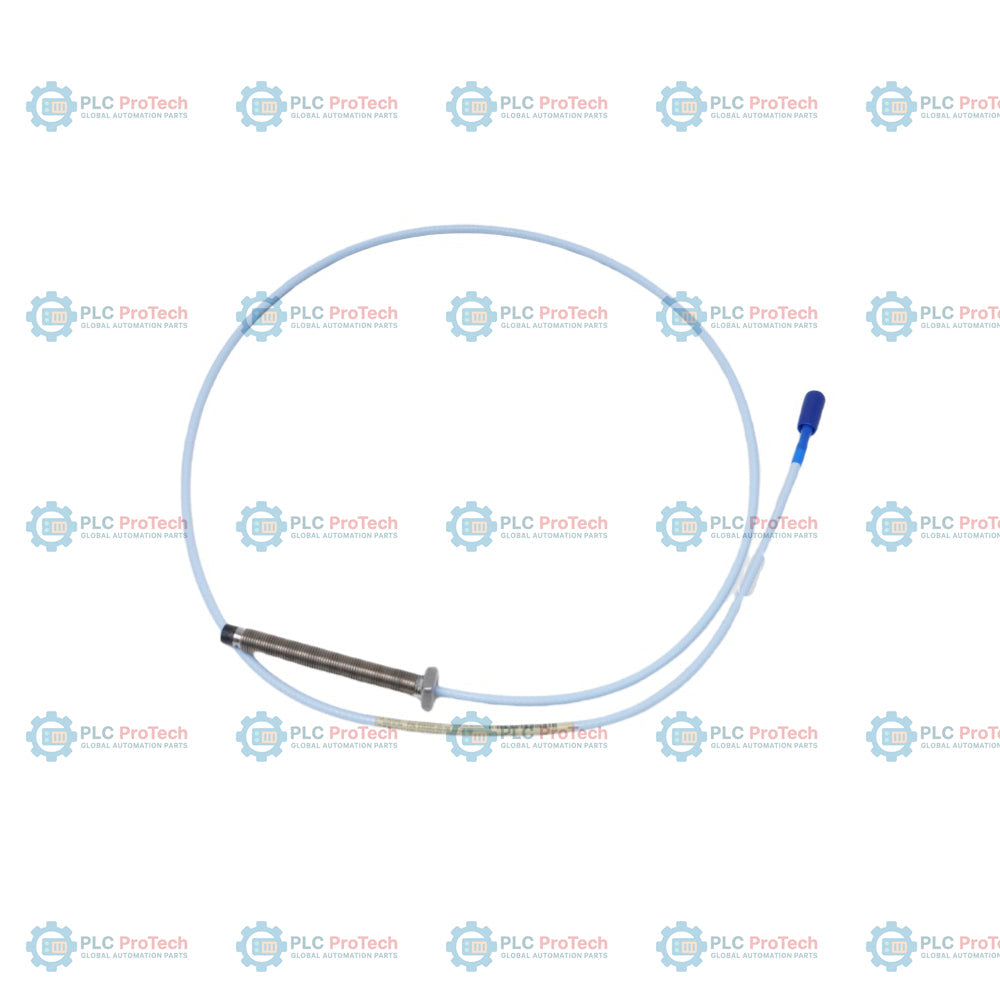

L'opzione 00 (lunghezza non filettata di 0 mm) e l'opzione 08 (lunghezza della custodia di 80 mm) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm — 330103-00-08-15-02-05. Questa sonda di prossimità con filettatura metrica presenta un cavo coassiale standard non corazzato (opzione 15, lunghezza totale di 1,5 m) terminato con un connettore coassiale miniaturizzato ClickLoc (opzione 02, senza protezione) e dispone di certificazioni per aree pericolose (opzione 05), incluse le approvazioni CSA, ATEX e IECEx.

Essendo una configurazione non corazzata con filettatura metrica M10 x 1, questa sonda è adatta alle installazioni su macchinari in cui viene utilizzato un instradamento diretto in condotto o una guaina ausiliaria, distinguendosi dalla serie corazzata 330104 o dai modelli 330101 standard con filettatura 3/8-24 UNF. Funziona come trasduttore a correnti parassite per misurare lo spostamento statico (posizione) e dinamico (vibrazione) dell'albero rispetto a un bersaglio ferromagnetico, come un albero in acciaio AISI 4140, nelle applicazioni di monitoraggio di macchinari rotanti critici.

Caratteristiche

• L'opzione 00 specifica un corpo della sonda completamente filettato con una lunghezza non filettata di 0 mm.
• L'opzione 08 fornisce una custodia in acciaio con filettatura metrica da 80 mm (M10 x 1).
• L'opzione 15 offre una lunghezza totale del cavo di 1,5 metri (4,9 piedi) per sistemi di prossimità compatti.
• L'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc senza protezione del connettore su un cavo standard.
• Il pacchetto di approvazioni dell'opzione 05 include le certificazioni internazionali CSA, ATEX e IECEx per aree pericolose.
• La punta della sonda in plastica PPS stampata garantisce un'elevata resistenza chimica e un'elevata robustezza meccanica.
• Campo lineare di 2,0 mm (80 mil) quando abbinata a un sensore Proximitor 3300 XL compatibile e a un cavo di prolunga.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero (spostamento dinamico radiale) su turbine e compressori ad alta velocità.
• Misurazione della posizione della spinta assiale su turbine a vapore/gas, generatori e pompe.
• Monitoraggio del Keyphasor e del riferimento di fase per la diagnostica dei macchinari rotanti.
• Misurazioni dell'eccentricità e dell'allineamento dell'albero su riduttori industriali.

Informazioni per l'ordine

Approvazioni CSA, ATEX, IECEx per aree pericolose

Linee guida per l'installazione

• Assicurarsi che il collegamento tra la sonda e il cavo di prolunga rimanga pulito e asciutto durante l'assemblaggio.
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) durante il passaggio dei cavi per prevenire l'attenuazione del segnale.
• Utilizzare una profondità di innesto della filettatura non superiore a 15 mm per evitare grippaggi o danni alle filettature durante l'installazione.
• La configurazione consigliata della distanza è di 1,27 mm (50 mil) per posizionare la sonda al centro del suo intervallo lineare.
• Proteggere i collegamenti coassiali con nastro siliconico o scatole di giunzione negli ambienti esposti a umidità o olio.

Conformità e certificazioni

• CSA: Classe I, Divisione 1 e 2, Gruppi A, B, C, D
• ATEX/IECEx: Zone 0, 1 e 2, Ex ia IIC T1...T5 Ga/Gb, Ex nA IIC T1...T5 Gc
• Conforme alla direttiva CE sulla compatibilità elettromagnetica (EMC)
