Descrizione

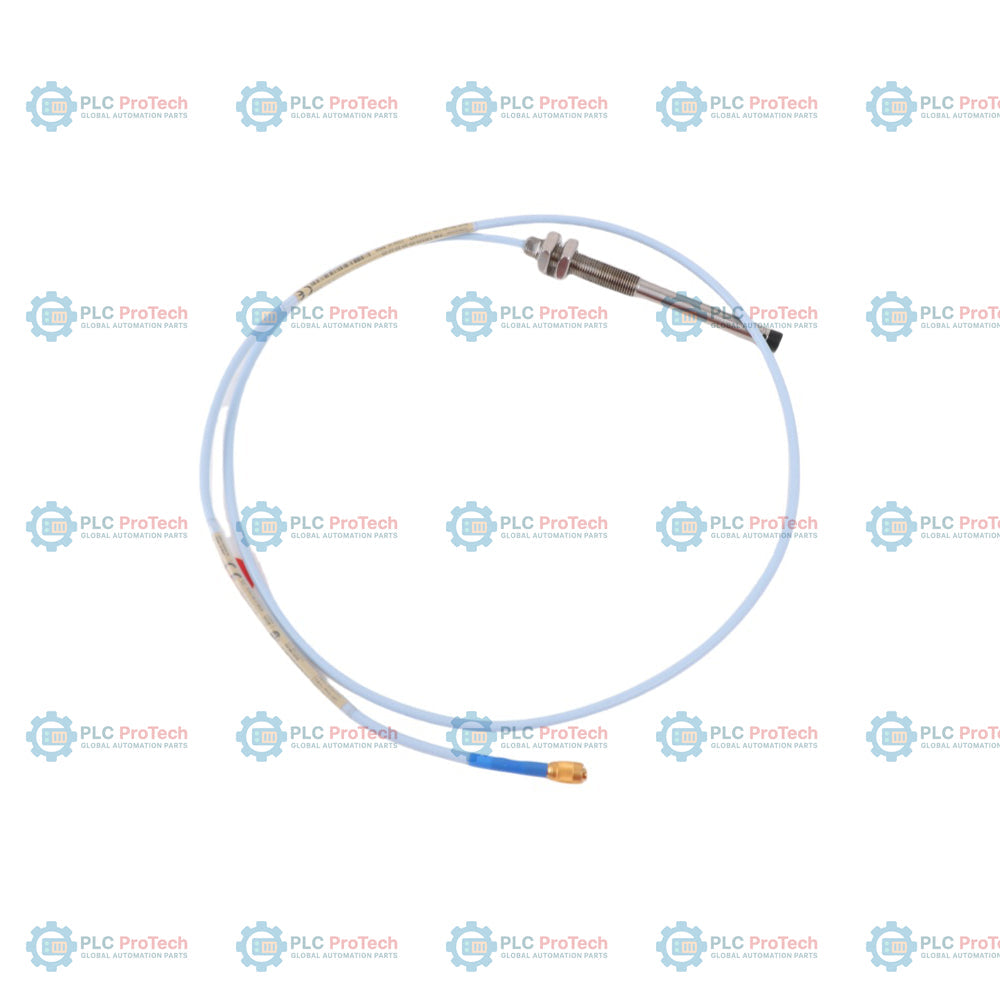

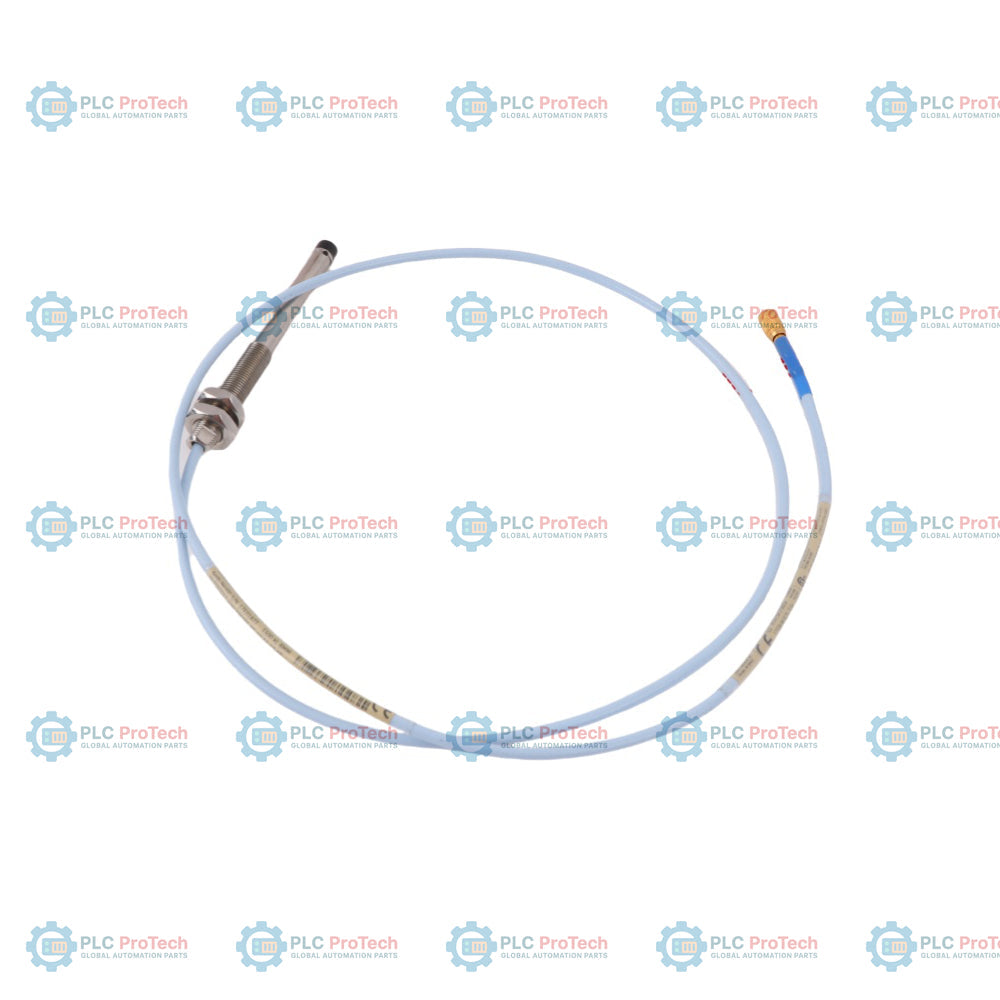

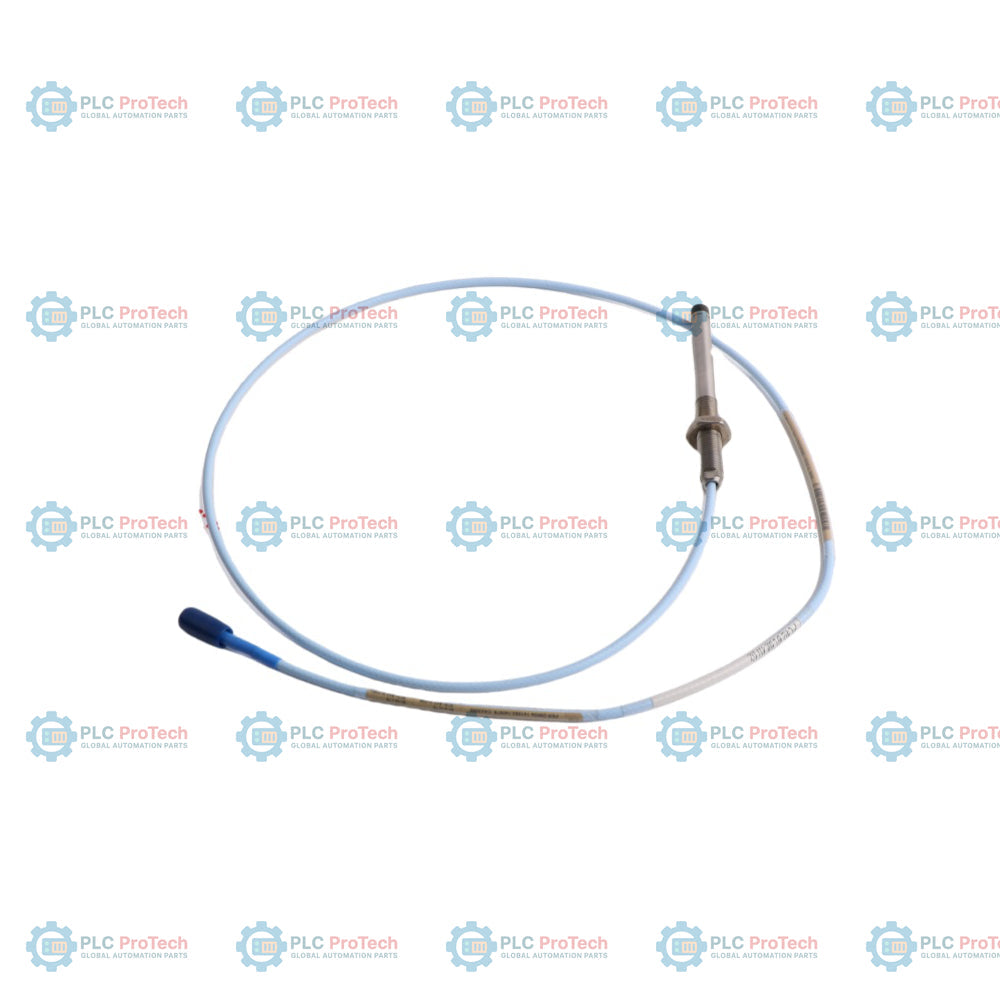

L'opzione 05 (lunghezza complessiva del corpo di 50 mm) e l'opzione 10 (lunghezza totale di 1,0 metro) specificano questa configurazione di sonda di prossimità metrica 3300 XL da 8 mm — 330103-05-10-02-00. Questo sensore a correnti parassite senza contatto è progettato per configurazioni di montaggio che richiedono filettature metriche senza armatura meccanica. La punta della sonda presenta una superficie in plastica di polifenilene solfuro (PPS) stampata, che garantisce la tenuta contro l'alta pressione, mentre il corpo filettato utilizza una filettatura metrica M10 x 1 per l'installazione diretta sui corpi macchina.

Questa configurazione 330103 viene generalmente interpretata come un codice variante a 4 segmenti in cui il codice della lunghezza iniziale non filettata è omesso (rappresentando una lunghezza non filettata di 0 mm). Ciò corrisponde a un corpo completamente filettato di 50 mm. Include un cavo coassiale integrato standard da 1,0 metro, terminato con un connettore coassiale ClickLoc miniaturizzato placcato in oro. Si collega a un cavo di prolunga 3300 XL e a un sensore Proximitor per formare una catena completa di monitoraggio della protezione dei macchinari, svolgendo funzioni di rilevamento delle vibrazioni dinamiche dell'albero, della posizione assiale e della velocità su macchinari rotanti.

Caratteristiche

• Corpo filettato metrico standard M10 x 1 senza armatura in acciaio inossidabile.
• Lunghezza del corpo completamente filettato di 50 mm con parte non filettata di 0 mm.
• Cavo coassiale integrato da 1,0 metro (3,3 piedi) per installazioni compatte e ravvicinate.
• Connettore coassiale ClickLoc miniaturizzato placcato in oro per un accoppiamento sicuro del segnale.
• Isolamento standard del cavo classificato per ambienti con olio per turbine ad alta temperatura.
• Non sono state richieste approvazioni da parte di enti; configurato per aree industriali standard non pericolose.

Applicazioni

• Misurazioni delle vibrazioni dinamiche dell'albero su turbine a gas e a vapore.
• Monitoraggio della posizione di spinta e dello spostamento assiale nei compressori industriali.
• Monitoraggio del gioco del film d'olio dei cuscinetti e dell'espansione del corpo.
• Misurazioni della velocità di rotazione e del riferimento di fase (applicazioni Keyphasor).
• Monitoraggio delle prestazioni del film lubrificante dei cuscinetti in pompe ad alta pressione e ventilatori di servizio.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

• Il superamento di 15 mm di innesto della filettatura durante l’installazione in involucri metrici con filettatura corrispondente può causare il grippaggio o il danneggiamento della filettatura della sonda.
• Assicurarsi che i collegamenti tra la sonda e il cavo di prolunga siano mantenuti puliti e asciutti. Si raccomanda l’uso di protezioni per connettori in caso di esposizione a spruzzi di liquidi o umidità.
• Verificare che la lunghezza combinata della sonda di prossimità e del cavo di prolunga corrisponda esattamente alla lunghezza totale calibrata specificata sul sensore Proximitor (ad esempio, calibrazione del sistema da 5 o 9 metri).
• Mantenere una distanza libera laterale pari ad almeno 1,5 volte il diametro della punta della sonda da qualsiasi elemento metallico strutturale circostante, per evitare la distorsione del target.

Conformità e certificazioni

• Conforme alla direttiva RoHS
• Marcato CE
• Approvato per l’uso in installazioni industriali standard non pericolose.
