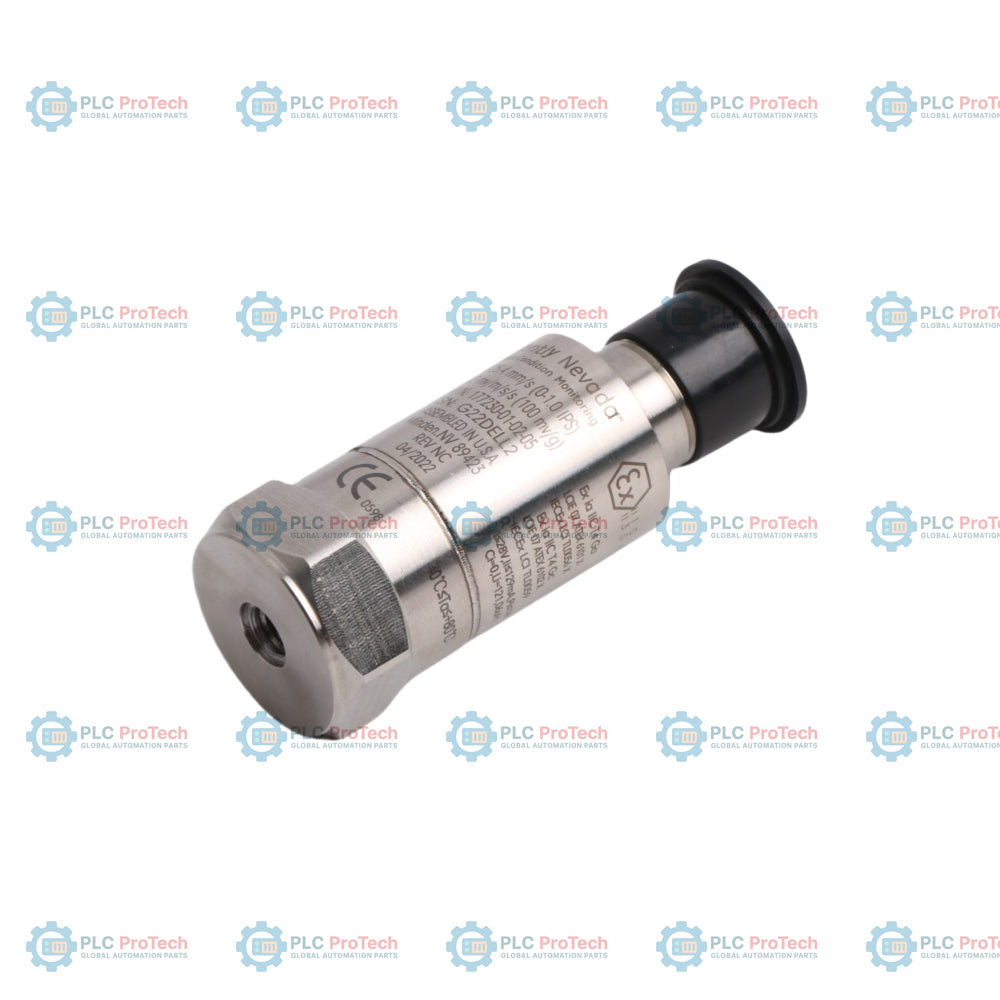

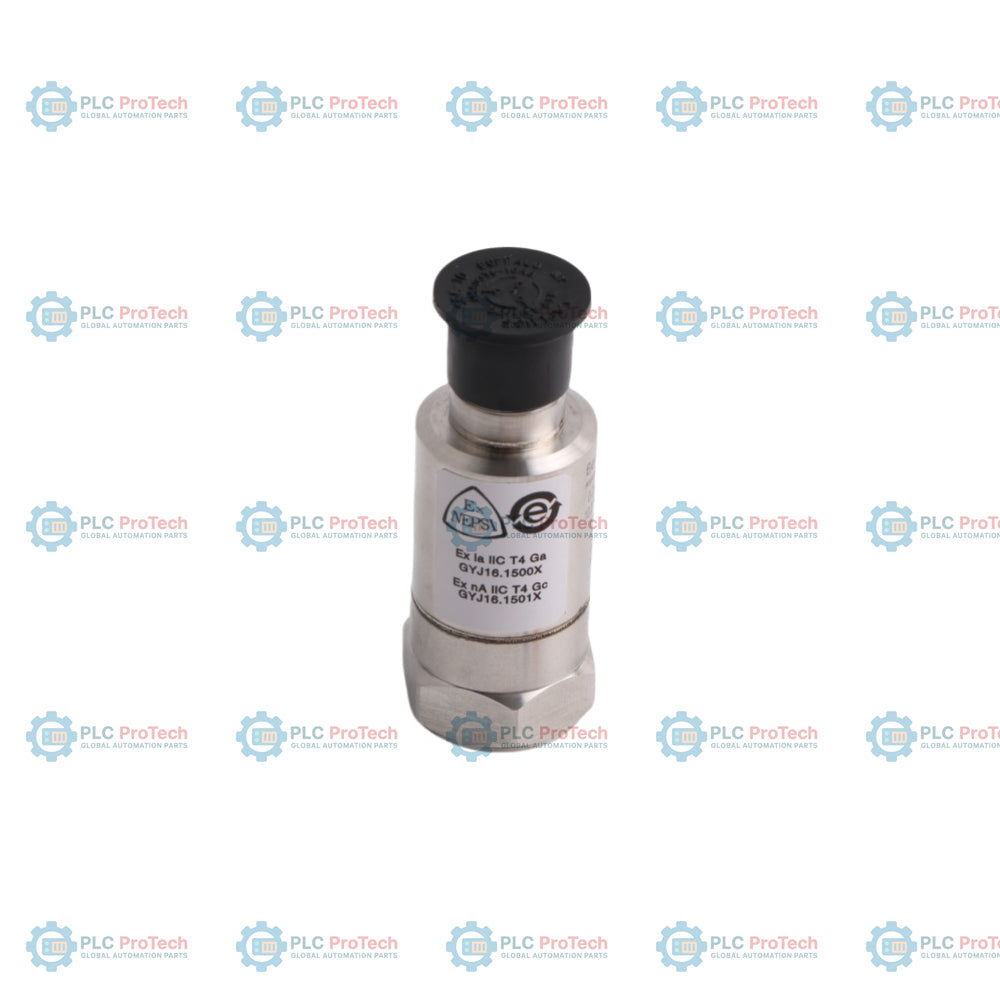

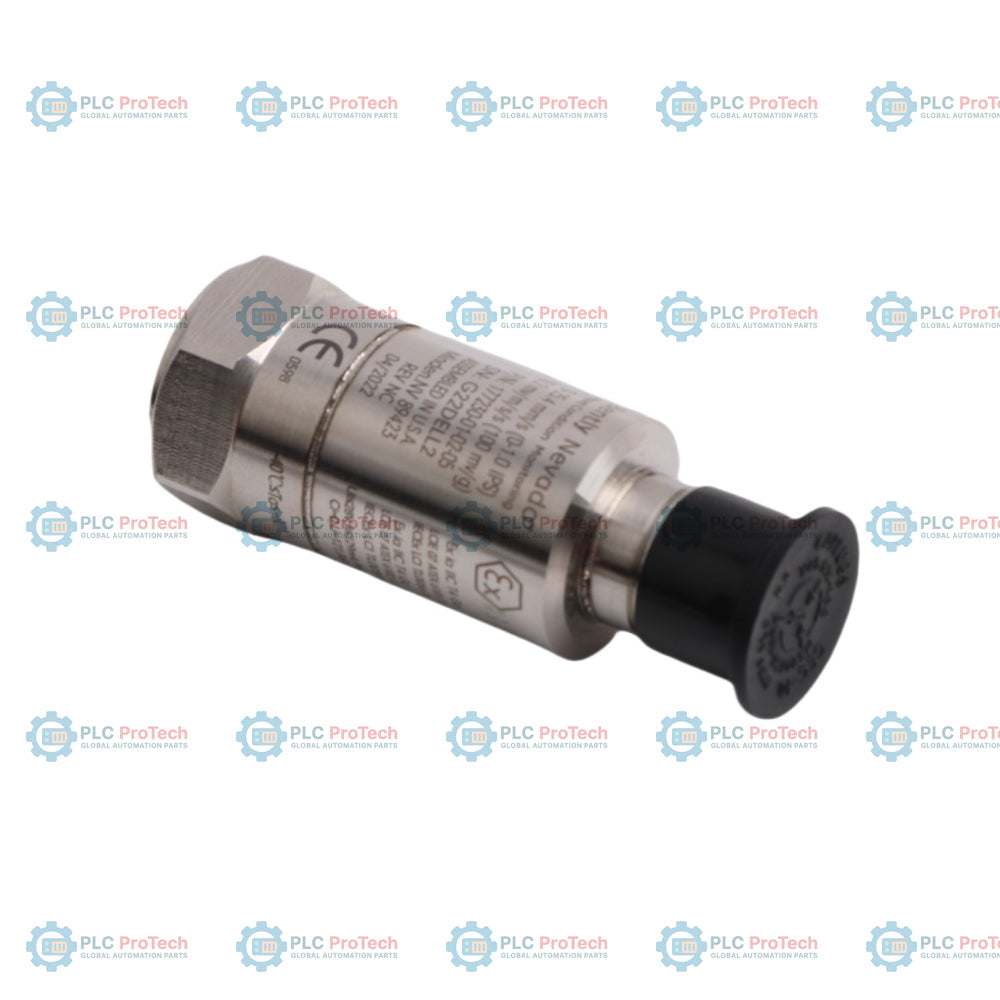

Bently Nevada 177230-01-02-05 Trasmettitore di vibrazioni sismiche

Il  177230-01-02-05 (177230010205) è un trasmettitore di vibrazioni sismiche autonomo, progettato per offrire una soluzione semplice ed economica per il monitoraggio di macchinari di uso generale. Questo dispositivo integra un accelerometro piezoelettrico, componenti elettronici per l'elaborazione del segnale e un'uscita proporzionale lineare da 4-20 mA in un unico robusto alloggiamento. Progettato per garantire affidabilità in ambienti industriali estremi, il trasmettitore sismico 177230 monitora i livelli complessivi di vibrazione su involucri o alloggiamenti dei cuscinetti, facilitando il rilevamento precoce dei guasti meccanici. Fornendo dati continui direttamente a un sistema PLC, DCS o SCADA, elimina la necessità di un rack di monitoraggio separato, riducendo efficacemente la complessità del sistema e i tempi di inattività operativa. Le sue numerose omologazioni per aree pericolose garantiscono la conformità agli standard internazionali di sicurezza per l'impiego in applicazioni nel settore del petrolio, del gas e della generazione di energia, caratterizzate dalla presenza di atmosfere potenzialmente esplosive.

Dettaglio dei suffissi

Il modello 177230-01-02-05 utilizza una configurazione alfanumerica specifica per definire i propri parametri operativi e le classificazioni di sicurezza:

• 01 (Campo di misura): Configurato per un campo di velocità da 0 a 25,4 mm/s (da 0 a 1,0 in/s) di picco.

• 02 (Risposta in frequenza): Tarato per un campo di frequenza da 3 Hz a 1 kHz (da 180 a 60.000 cpm).

• 05 (Omologazioni): Certificato secondo omologazioni multiple, tra cui CSA/NRTL/C e ATEX/IECEx, per l'uso in aree pericolose.

Specifiche tecniche

Domande frequenti tecniche

Come viene messo a terra il trasmettitore per prevenire il rumore del segnale?

Il circuito del trasmettitore 177230 è isolato internamente dall'involucro. Per garantire l'integrità del segnale, la schermatura del cavo deve essere collegata a terra esclusivamente all'estremità del sistema di controllo, evitando anelli di massa che potrebbero interferire con il loop di corrente da 4-20 mA.

Questo dispositivo richiede un Proximitor o un'interfaccia esterna?

No, il 177230 è un trasmettitore alimentato dal loop. Emette direttamente un segnale da 4-20 mA proporzionale al livello di vibrazione, consentendo il collegamento diretto a qualsiasi scheda di ingresso analogico senza la necessità di rack aggiuntivi della serie Bently Nevada 3500.

Questo trasmettitore può essere montato in qualsiasi orientamento?

Il trasmettitore è sensibile alle vibrazioni lungo il proprio asse principale, ovvero la direzione del prigioniero di montaggio. Deve essere montato perpendicolarmente all'albero della macchina per il monitoraggio delle vibrazioni radiali oppure parallelamente all'albero per il monitoraggio della spinta assiale.

Guida alla progettazione e all'installazione

Una corretta installazione del modello 177230-01-02-05 è fondamentale per un'acquisizione dati accurata e una lunga durata:

• Superficie di montaggio: La superficie di montaggio deve essere piana, pulita e liscia. Utilizzare un prigioniero di montaggio da 1/4-28 o M8 per fissare il dispositivo. Applicare un sottile strato di grasso al silicone o di olio sull'interfaccia di montaggio per migliorare la risposta alle alte frequenze.

• Specifiche di serraggio: Assicurarsi che il trasmettitore sia serrato a una coppia compresa indicativamente tra 4,5 Nm e 6,8 Nm. Un serraggio insufficiente provoca una trasmissione del segnale inadeguata, mentre un serraggio eccessivo può danneggiare l'elemento piezoelettrico interno.

• Cablaggio e schermatura: Utilizzare un cavo a doppino intrecciato schermato di alta qualità. Il modello 177230 utilizza in genere un connettore di tipo MIL a 2 pin. Assicurarsi che il connettore sia ben serrato e utilizzare una guaina impermeabilizzante se il sensore è esposto all'umidità o a fluidi da taglio.

• Dissipazione del calore: Sebbene l'unità sia classificata per 85 °C, la vicinanza a tubazioni di vapore ad alta temperatura o collettori di scarico deve essere ridotta utilizzando dissipatori di calore o distanziatori termici se la temperatura dell'involucro supera il limite nominale.

• Aree pericolose: Nelle zone ATEX/IECEx, assicurarsi che l'installazione sia conforme ai requisiti di sicurezza intrinseca. Se si utilizza l'omologazione "05" per un'area Div 2 o Zona 2, è necessario utilizzare sigilli per condotti antideflagranti verificati o pressacavi approvati per mantenere l'integrità dell'involucro protettivo.
