Bently Nevada

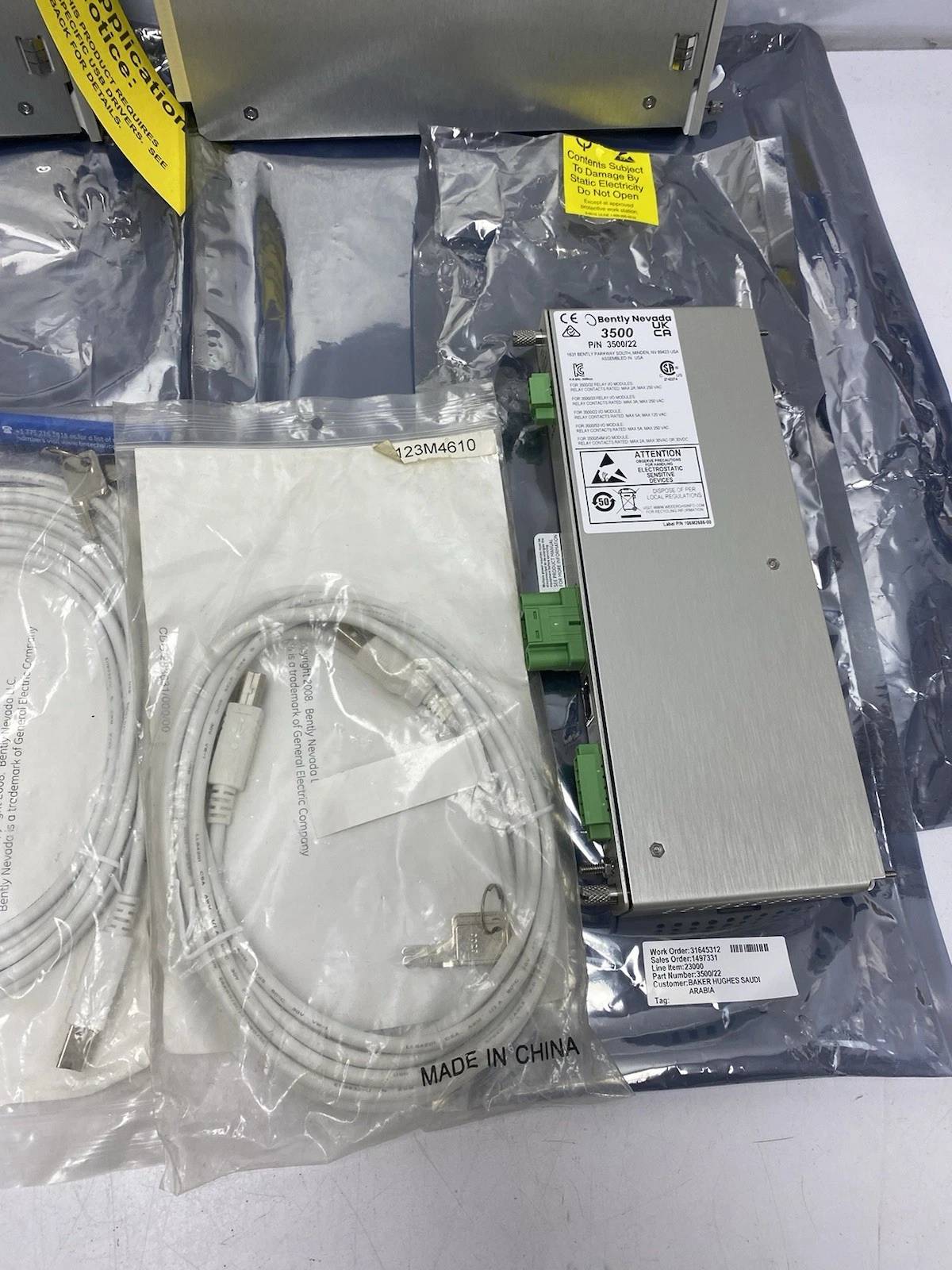

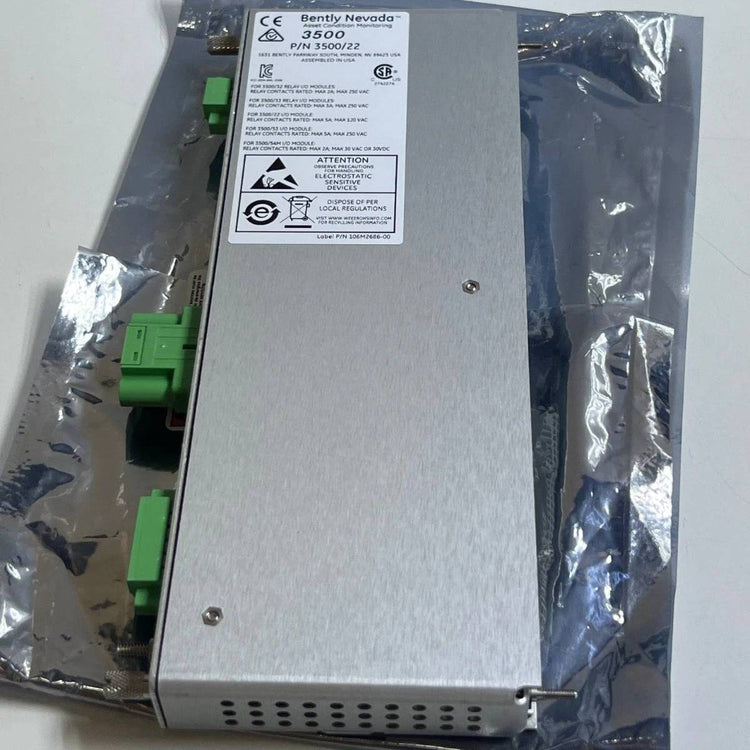

Bently Nevada 3500/22-01-01-01 | 288055-01 +146031-01 | Interfaccia dati transitori

SKU 288055-01 +146031-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 288055-01 +146031-01

  • Country of origin:United States

  • Product Type: Interfaccia per dati transitori

  • Payment: T/T, Western Union

  • Weight: 1110g

  • Dimensions: 241,3 mm x 24,4 mm x 99,1 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il 3500/22M Interfaccia dati transitori (TDI), ordinata specificamente con il numero di parte di configurazione 3500/22-01-01-01 (costituito dal modulo principale 288055-01 e modulo I/O 146031-01), fornisce un'interfaccia dedicata tra il sistema di monitoraggio 3500 e il software compatibile di configurazione o monitoraggio delle condizioni. Questo modulo combina le funzioni fondamentali di interfaccia rack di un modulo di interfaccia rack standard 3500/20 (RIM) con le capacità ad alta capacità di raccolta dati di un processore di comunicazione avanzato. Si interfaccia direttamente con i monitor della serie M all'interno del rack per raccogliere continuamente dati stazionari e forme d'onda dinamiche transitorie, trasferendo queste informazioni tramite un collegamento Ethernet alle piattaforme software host. Mentre il 3500/22M elabora dati di sistema essenziali, opera al di fuori del percorso di monitoraggio critico, garantendo che le funzioni di protezione dei macchinari rimangano completamente disponibili e non siano in alcun modo influenzate dal funzionamento del modulo.

Caratteristiche

  • Integra in un singolo slot le funzioni di un modulo di interfaccia rack standard e di un processore di comunicazione.
  • Supporta la raccolta continua sia dei valori in regime stazionario sia delle forme d'onda dinamiche transitorie ad alta risoluzione.
  • Include l'acquisizione standard dei dati statici, con abilitazione opzionale dei canali dinamici tramite un disco di convalida specializzato.
  • Fornisce due percorsi di comunicazione tramite configurazioni USB sul pannello anteriore ed Ethernet sul pannello posteriore.
  • Opera come componente non interferente rispetto ai percorsi di sicurezza e di protezione automatica del rack di monitoraggio.
  • Dispone di quattro valori statici nX configurabili per punto di canale, completi di monitoraggio dell'ampiezza e della fase.

Applicazioni

  • Monitoraggio delle vibrazioni dei macchinari e analisi per la manutenzione predittiva.
  • Registrazione dei dati di avviamento e decelerazione delle turbomacchine.
  • Acquisizione continua di eventi transitori e forme d'onda nella generazione di energia industriale.
  • Gestione della configurazione e diagnostica remota per rack di motori e pompe industriali su larga scala.

Informazioni per l'ordinazione

Codice componente / suffisso Descrizione
3500/22-01-01-01 Numero d'ordine del modulo completo assemblato
A: 01 Tipo di interfaccia dati transitori: Standard (da utilizzare per applicazioni di monitoraggio standard)
B: 01 Tipo di modulo I/O: modulo I/O Ethernet 10Base-T/100Base-TX
C: 01 Omologazione dell'ente: CSA/NRTL/C (Classe 1, Divisione 2)
288055-01 Modulo di interfaccia dati transitori standard con cavo USB
146031-01 Modulo I/O 10Base-T/100Base-TX
123M4610 Cavo USB da piedino A a piedino B (incluso con 288055-01)

Specifiche tecniche

Categoria del parametro Dettagli delle specifiche
Produttore Bently Nevada (Baker Hughes)
Paese di origine USA
Consumo energetico 10,5 Watt
Connessione Ethernet RJ-45 per 10Base-T/100Base-TX, rilevamento automatico, massimo 100 metri
Interfaccia USB Porta USB-B sul pannello frontale, massimo 115,2 kbaud, lunghezza massima del cavo 5 metri
Relè OK standard Nominale fino a 5A a 24 Vcc / 120 Vca, potenza commutata massima di 120 Watt / 600 VA
Keyphasor supportati 4 segnali Keyphasor di sistema fino a 20 kHz
Intervalli di velocità Keyphasor Da 1 a 16 canali: da 1 a 100.000 rpm; da 17 a 24 canali: da 1 a 60.000 rpm; da 25 a 48 canali: da 1 a 30.000 rpm
Canali delle forme d'onda Acquisizione simultanea per 48 canali, accoppiati in CC
Peso del modulo principale 0,91 kg (2.0 lbs)
Dimensioni del modulo principale 241,3 mm x 24,4 mm x 241,8 mm (9.50 in x 0.96 in x 9.52 in)
Peso del modulo I/O 0,20 kg (0.44 lbs)
Dimensioni del modulo I/O 241,3 mm x 24,4 mm x 99,1 mm (9.50 in x 0.96 in x 3.90 in)
Peso totale 1,11 kg
Occupazione degli slot del rack 1 slot frontale a tutta altezza (modulo principale), 1 slot posteriore a tutta altezza (modulo I/O)
Temperatura di esercizio -30 degC a +65 degC (-22 degF a +149 degF)
Temperatura di stoccaggio -40 degC a +85 degC (-40 degF a +185 degF)
Umidità relativa 95% senza condensa
Durata della batteria (alimentato) 38 anni a 50 degC (122 degF)
Durata della batteria (non alimentato) 12 anni a 50 degC (122 degF)

Connessioni/Interfacce

Interfaccia di sistema Funzione / Descrizione
Porta USB-B frontale Connessione diretta al computer tramite il protocollo BN Host per la configurazione locale e l'estrazione dei dati.
Porta RJ-45 (I/O in rame) Interfaccia principale per le connessioni di rete tramite Ethernet TCP/IP, con supporto dei protocolli BN Host e TDI.
Connettore di massa a 2 pin Morsettiera specifica sul modulo I/O per collegare il comune del segnale alla massa dello strumento.
Morsettiera dei contatti di sistema Pin header dedicati agli ingressi cablati per Trip Multiply, Alarm Inhibit e Rack Reset.

Linee guida per l'installazione

  • Requisiti degli slot: Il modulo principale deve essere sempre installato nello Slot 1, direttamente adiacente agli alimentatori del rack.
  • Precauzioni per l'aggiornamento: Quando si sostituisce un RIM 3500/20 precedente, è necessario estrarre completamente sia il vecchio modulo RIM sia la vecchia scheda I/O RIM prima di inserire qualsiasi nuovo hardware. La mancata rimozione della vecchia scheda I/O RIM prima dell'installazione del nuovo modulo causerà gravi danni hardware al TDI.
  • Sequenza di aggiornamento: Seguire esattamente questo ordine: 1) rimuovere il RIM esistente, 2) rimuovere l'I/O RIM esistente, 3) installare la nuova scheda I/O TDI, 4) installare il nuovo modulo principale TDI.
  • Configurazione della messa a terra: Quando si utilizza il connettore Signal Common a 2 pin per collegarlo a una messa a terra dello strumento, spostare l'interruttore selettore situato sul modulo di ingresso dell'alimentazione (PIM) verso il contrassegno "HP" per isolare correttamente Signal Common dalla messa a terra del telaio.
  • Connettività USB: Utilizzare sempre il cavo USB dedicato (codice prodotto 123M4610) per preservare l'isolamento elettrico tra il telaio e la messa a terra. Inoltre, assicurarsi che il computer collegato funzioni esclusivamente con la batteria interna (completamente scollegato dalla rete elettrica e dai percorsi di messa a terra) per evitare la formazione di pericolosi circuiti di terra.

Conformità e certificazioni

  • FCC: Conforme alla Parte 15 delle norme FCC in materia di interferenze.
  • Direttive EMC: Direttiva della Comunità europea 2014/30/UE; norme EN 61000-6-2 (immunità) ed EN 61000-6-4 (emissioni).
  • Sicurezza elettrica: Direttiva della Comunità europea 2014/35/UE; norma EN 61010-1.
  • RoHS: Direttiva della Comunità europea 2011/65/UE.
  • Norme marittime: Regole DNV GL per la classificazione (navi, unità offshore); Regole ABS per le condizioni di classificazione, Parte 1, Regole per navi in acciaio, unità e strutture offshore.
  • Approvazioni per aree pericolose: Classe I, Divisione 2, Gruppi A, B, C e D, certificato cNRTLus per l'intervallo di temperatura specificato da -20 degC a +65 degC.

FAQ

Qual è il rischio hardware critico quando si aggiorna un rack 3500 da un RIM 3500/20 a un TDI 3500/22M?

Il modulo I/O RIM esistente deve essere rimosso dal rack prima di inserire il nuovo TDI. Lasciare il modulo I/O RIM nel rack durante l'installazione di un nuovo TDI causerà danni fisici al modulo TDI.

Quali precauzioni per la messa a terra elettrica devono essere adottate quando si collega un laptop alla porta di configurazione USB-B anteriore?

È necessario utilizzare il cavo USB dedicato (PN 123M4610) per mantenere l'isolamento tra lo chassis e la terra. Inoltre, il computer collegato deve funzionare esclusivamente a batteria per evitare di creare un anello di terra.

In che modo il ruolo funzionale del TDI influisce sul circuito centrale di protezione automatica della macchina?

Il TDI integra funzioni di comunicazione e raccolta dati per il software host. È completamente isolato dal percorso di monitoraggio critico e non ha alcun effetto sul normale funzionamento protettivo dei singoli moduli di monitoraggio.

Quale operazione specifica è necessaria sul modulo di ingresso dell'alimentazione quando si instrada il Signal Common verso una terra strumentale tramite il terminale I/O del TDI?

Il selettore sul lato del modulo di ingresso dell'alimentazione (PIM) deve essere fatto scorrere verso la freccia «HP». Questa operazione isola il Signal Common dalla terra di sicurezza dello chassis.

In che modo il numero di canali dinamici abilitati influisce sull'intervallo di velocità operativa degli ingressi Keyphasor?

L'intervallo di velocità diminuisce all'aumentare dei canali abilitati. Da 1 a 16 canali, l'intervallo va da 1 a 100.000 giri/min; da 17 a 24 canali, si riduce fino a un massimo di 60.000 giri/min; da 25 a 48 canali, la velocità massima è limitata a 30.000 giri/min.

Quali sono gli intervalli specifici di raccolta dati e le finestre temporali utilizzati dal TDI durante un evento di allarme?

Per i dati statici, acquisisce intervalli di 1 secondo per 10 minuti prima e 1 minuto dopo l'allarme, oltre a intervalli di 100 ms per 20 secondi prima e 10 secondi dopo. Per i dati delle forme d'onda, raccoglie dati a intervalli di 10 secondi per 2,5 minuti prima e 1 minuto dopo l'evento.

Qual è il vincolo di correlazione di fase tra monitor durante l'esecuzione di un'analisi asincrona dello spettro completo?

I canali devono trovarsi all'interno della stessa coppia di canali fisici del monitor. Per gli spettri completi asincroni, i dati con una banda di frequenza di 30 kHz non saranno correlati in fase se i canali sono suddivisi tra più monitor.

Qual è il requisito di connessione fisica per l'installazione del modulo I/O in fibra ottica 100Base-FX?

Il modulo I/O 100Base-FX è dotato di un connettore per fibra ottica MT-RJ maschio integrato. Pertanto, il cablaggio in fibra ottica sul campo deve essere terminato con un connettore MT-RJ femmina per garantire l'appropriato accoppiamento meccanico e la connettività.
