Descrizione

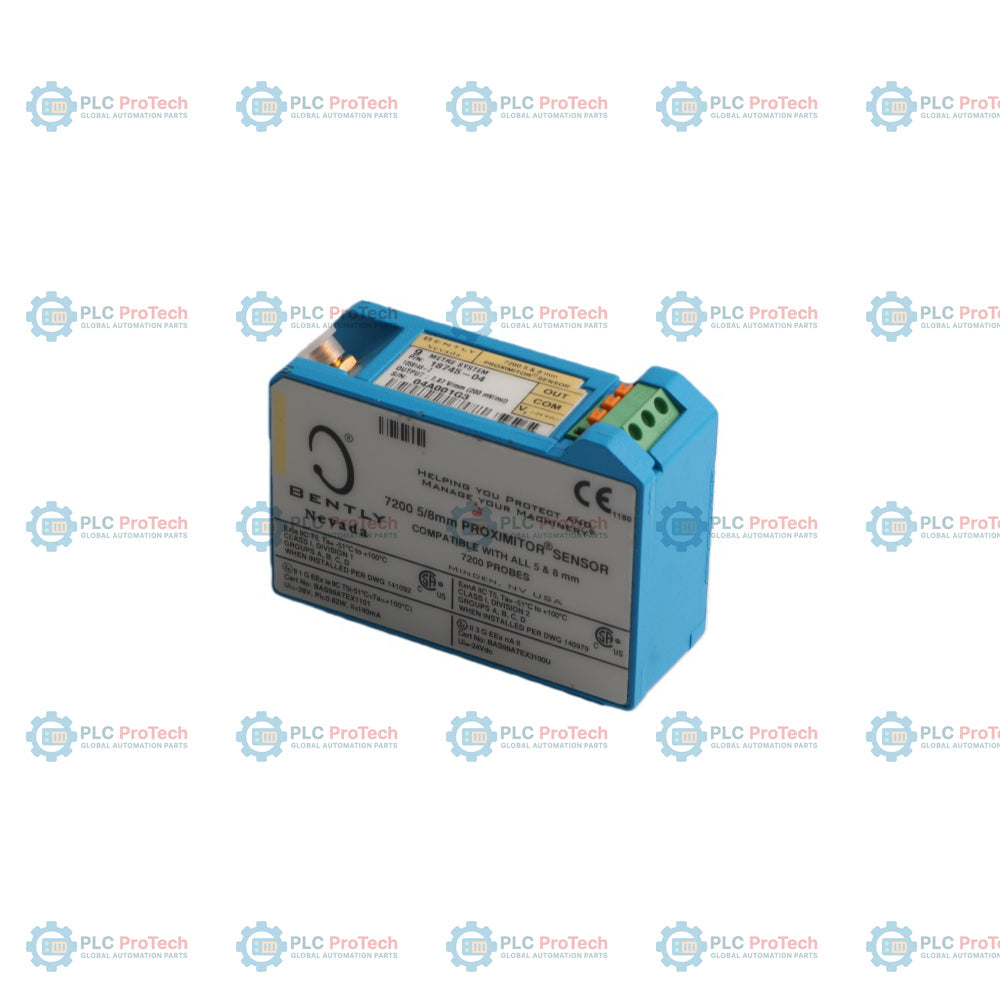

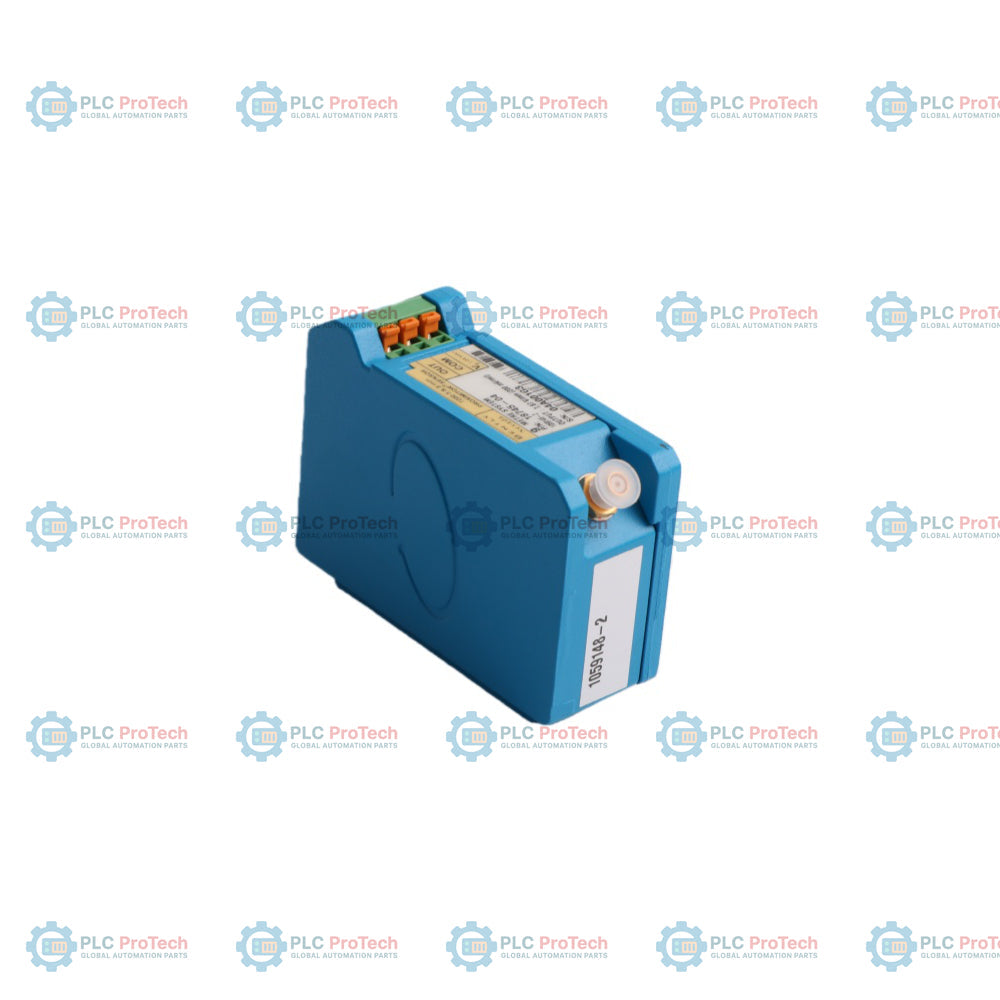

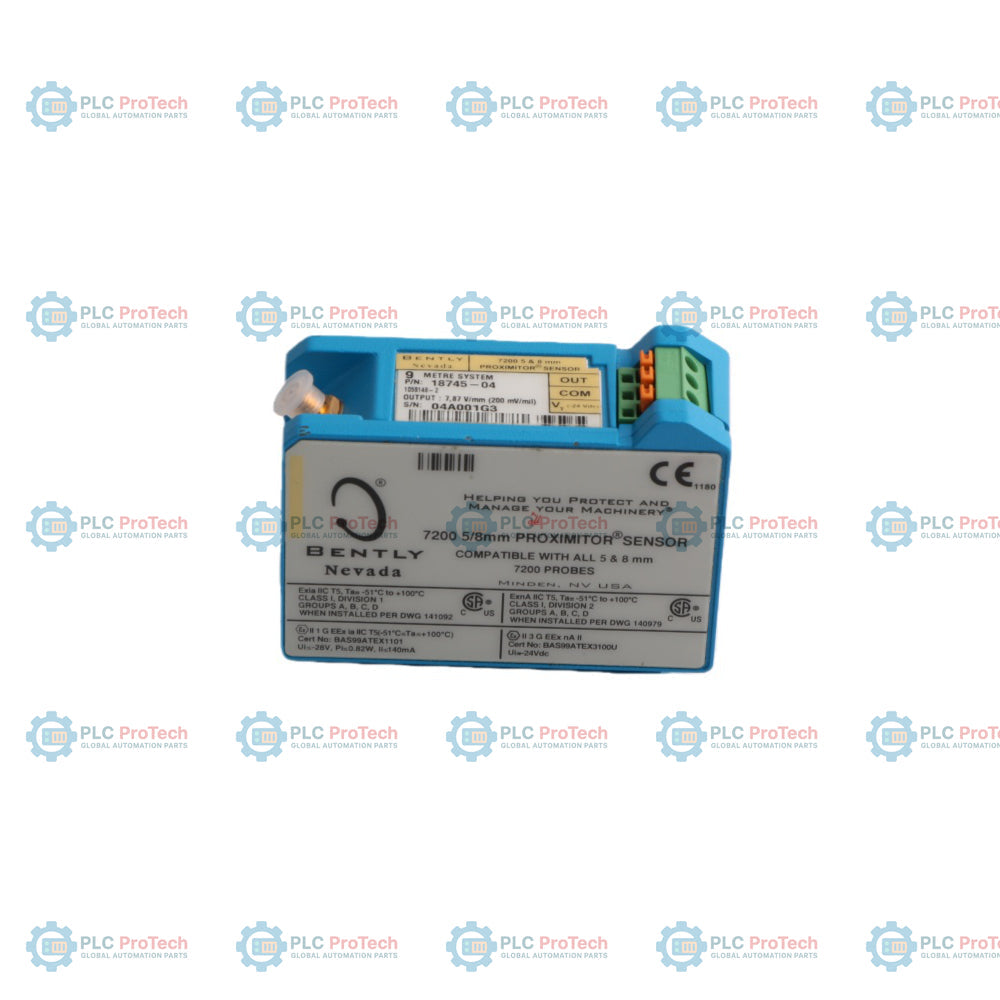

Il 18745-04-05 è un sensore Proximitor della serie 7200 progettato per l’uso nei sistemi di trasduttori di prossimità 7200. Questa configurazione specifica supporta una lunghezza complessiva del sistema di 9 metri (opzione 04) e include le approvazioni standard degli enti certificatori (opzione 05) per ambienti in aree pericolose. In quanto componente essenziale della catena di monitoraggio dello spostamento a correnti parassite, questo Proximitor converte il segnale a radiofrequenza proveniente dalla sonda in un’uscita di tensione lineare condizionata, adatta al collegamento ai sistemi di monitoraggio Bently Nevada. Questa unità è compatibile con le sonde di prossimità da 5 mm e 8 mm della serie 7200 e con i relativi cavi di prolunga. Il sistema misura sia i giochi statici sia quelli dinamici tra la punta della sonda e il bersaglio, fornendo dati essenziali per le misurazioni delle vibrazioni radiali, della posizione della spinta assiale e della posizione dell’albero. La configurazione del sistema da 9 metri è adatta alle installazioni in cui il Proximitor è montato a una distanza considerevole dalla sonda, mantenendo l’integrità del segnale anche lungo il cavo più esteso.

Caratteristiche

• Lunghezza del sistema: 9 metri (opzione 04)
• Approvazione degli enti certificatori: certificazione standard per aree pericolose (opzione 05)
• Compatibile con le sonde di prossimità da 5 mm e 8 mm della serie 7200
• Campo scalabile di 80 mil (2,0 mm) con un fattore di scala di 200 mV/mil
• Progettato per il monitoraggio della posizione dell’albero e delle vibrazioni su macchinari rotanti
• Interfaccia con cavo schermato a tre conduttori per l’uscita del segnale e l’ingresso di alimentazione
• Intervallo di temperatura di esercizio: da -51 Celsius a +100 Celsius

Applicazioni

• Misurazione delle vibrazioni radiali per il monitoraggio delle condizioni dei cuscinetti
• Misurazione della posizione della spinta assiale per indicare l’usura del cuscinetto reggispinta
• Posizione radiale media dell’albero per la valutazione della stabilità del rotore
• Macchinari rotanti e alternativi, tra cui turbine a vapore, turbine a gas, compressori e pompe
• Rappresentazione dell’ampiezza delle vibrazioni e dell’angolo di fase per analisi diagnostiche

Informazioni per l’ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	18745-04-05	Proximitor della serie 7200
Lunghezza del sistema	04	Lunghezza del sistema di 9 metri
Approvazione degli enti certificatori	05	Certificazione per aree pericolose

Specifiche tecniche

Produttore	Bently Nevada
Modello	18745 serie 7200
Lunghezza del sistema	9 metri
Campo calibrato	80 mil (2,0 mm)
Fattore di scala	200 mV/mil (7,87 V/mm)
Risposta in frequenza	Da 0 Hz a 10 kHz
Requisiti di alimentazione	Da -17,5 Vcc a -26 Vcc a 12 mA
Temperatura di esercizio	Da -51 Celsius a +100 Celsius
Altezza	50,8 mm (2,00 pollici)
Lunghezza	79,2 mm (3,12 pollici)
Larghezza	60,5 mm (2,38 pollici)

Linee guida per l’installazione

• Assicurarsi che il Proximitor sia installato in un ambiente protetto e asciutto, preferibilmente all’interno di un alloggiamento dedicato o di una scatola di giunzione.
• Garantire una corretta messa a terra del cavo schermato a tre conduttori per prevenire interferenze dovute al rumore elettrico.
• Verificare che la lunghezza complessiva del sistema (sonda + cavo di prolunga) corrisponda alla specifica di 9 metri prevista per questo Proximitor.
• Evitare di posare i cavi di segnale parallelamente alle linee di alimentazione ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
• Consultare il manuale di installazione in aree pericolose della serie 7200 in caso di montaggio in una zona classificata.

Conformità e certificazioni

• Progettato per la compatibilità con i requisiti API 670.
• Certificazioni per aree pericolose (CSA, FM, BASEEFA) applicabili secondo la designazione dell’opzione 05.
