Descrizione

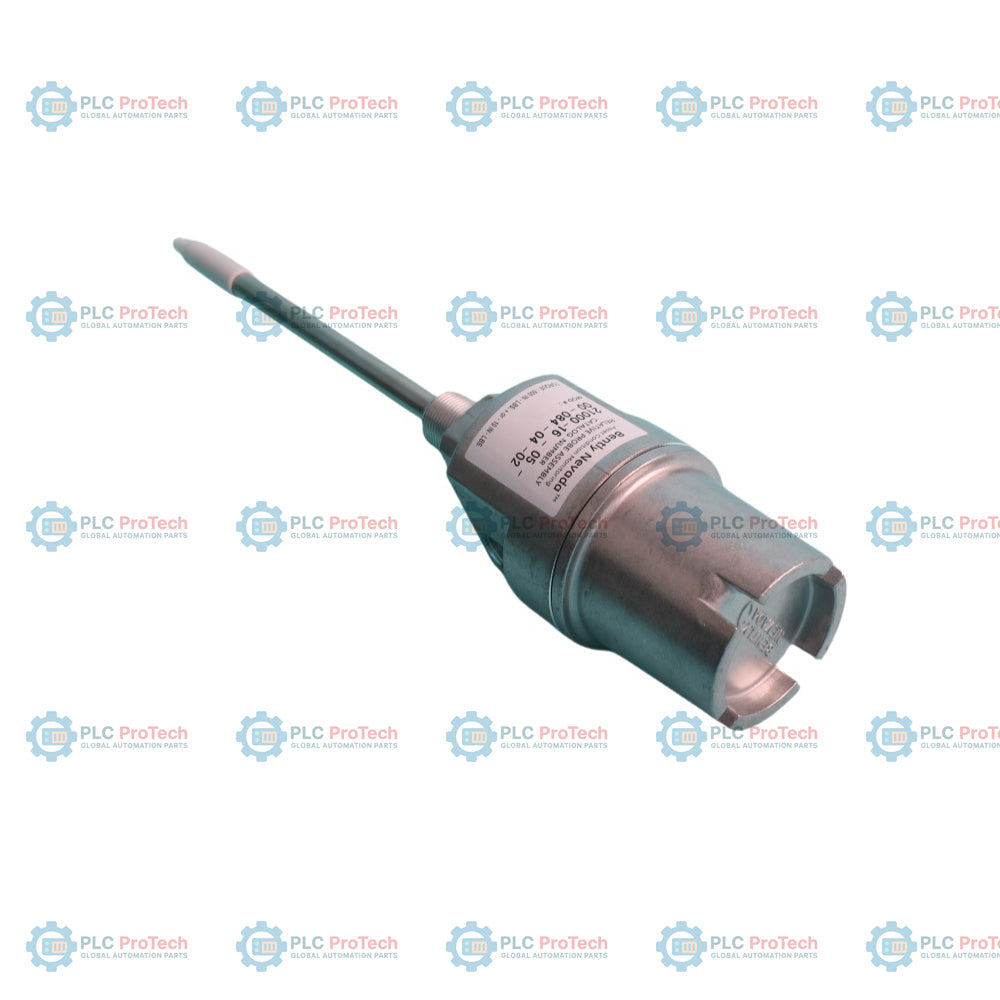

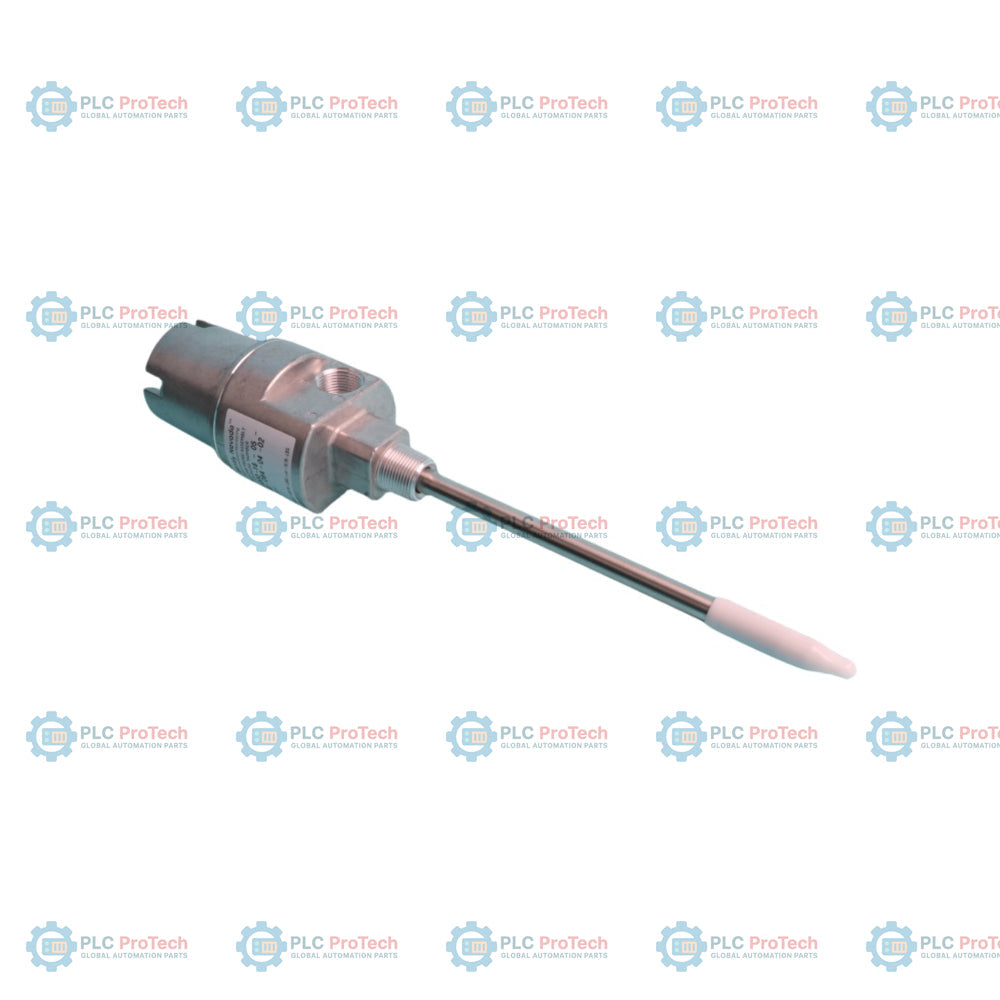

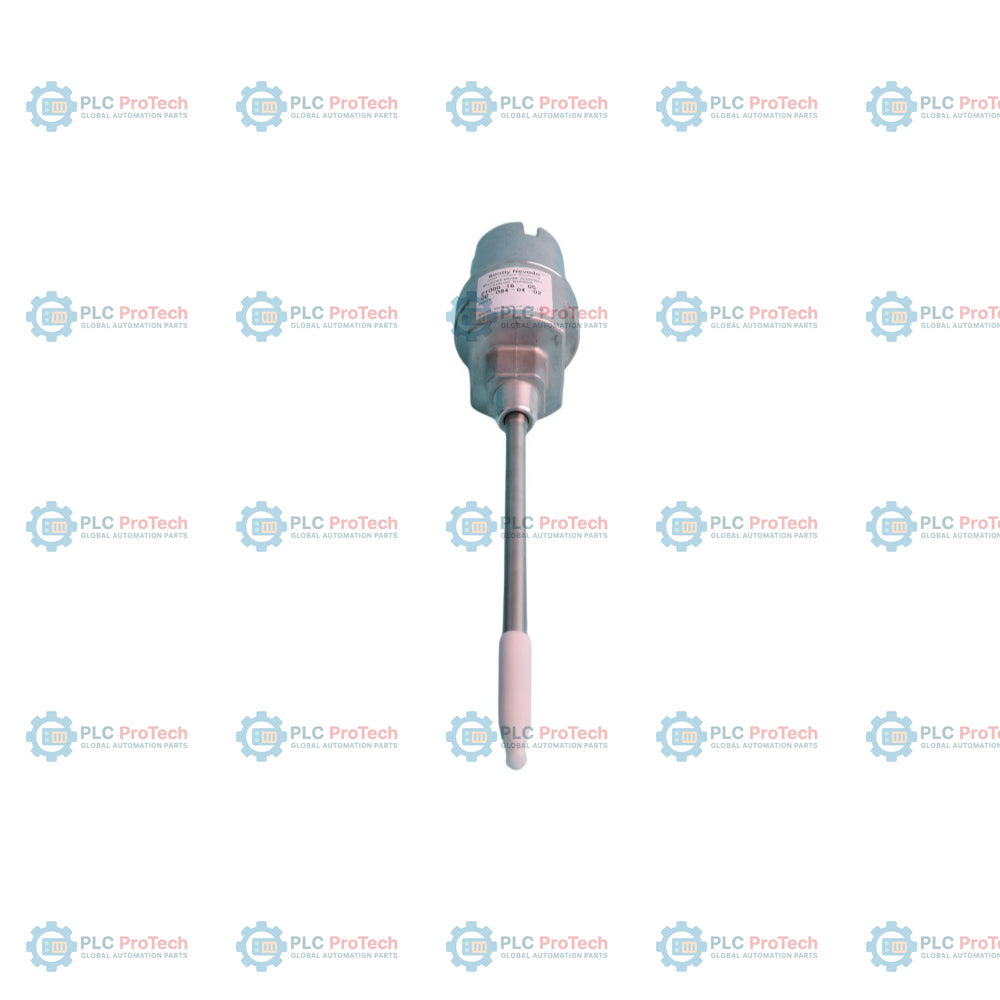

21000-00-00-00-015-04-02: gruppo alloggiamento per sonda di prossimità in alluminio della serie 21000 Bently Nevada, configurato con Opzione 00 (nessuna sonda), Opzione 00 (nessun cavo della sonda), Opzione 00 (nessun adattatore distanziatore), Opzione 015 (lunghezza di penetrazione della sonda di 1,5 pollici), Opzione 04 (un tappo 3/4-14 NPT) e Opzione 02 (filettatura di montaggio 3/4-14 NPT).

Questa configurazione utilizza un corpo dell'alloggiamento in alluminio leggero anziché l'acciaio inossidabile usato nei modelli 24701. È progettata per consentire l'installazione sul campo di sonde di prossimità standard o personalizzate con montaggio inverso. L'integrazione di una filettatura di montaggio 3/4-14 NPT lavorata meccanicamente e di un singolo tappo 3/4-14 NPT consente un'installazione robusta sulle custodie di macchinari rotanti, mantenendo la penetrazione della sonda a una lunghezza fissa del manicotto di 1,5 pollici (38 mm) e preservando la protezione dell'involucro di tipo 4.

Caratteristiche

• Struttura dell'alloggiamento in alluminio, che fornisce un involucro leggero (peso tipico di 1,1 kg senza raccordi) per il montaggio esterno della sonda.
• Opzione A:00 con configurazione fornita senza sonda preinstallata, per consentire l'installazione sul campo flessibile di varie sonde di prossimità con montaggio inverso.
• Opzione C:00 con design privo di adattatore distanziatore, per applicazioni compatte con montaggio diretto sulla custodia.
• Opzione D:015 con lunghezza del manicotto che fornisce una penetrazione della sonda di 1,5 pollici (38 mm), adatta a profili di immersione poco profondi.
• Opzione E:04 con selezione di raccordi contenente un tappo 3/4-14 NPT, senza raccordi aggiuntivi antideflagranti.
• Opzione F:02 con filettatura di montaggio dotata di una connessione 3/4-14 NPT lavorata meccanicamente, progettata per aumentare l'impegno della filettatura e la rigidità.
• Conforme agli standard API 670 per gli alloggiamenti di sonde di prossimità montati esternamente.

Applicazioni

Questo gruppo alloggiamento per sonda di prossimità viene utilizzato nei sistemi di protezione per macchinari gravosi, per supportare misurazioni senza contatto di vibrazioni e posizione. Le applicazioni tipiche includono:

• Misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti critici.
• Montaggio esterno di sonde di prossimità con montaggio inverso su riduttori, turbine, compressori e pompe.
• Installazioni nell'industria pesante, come quelle per petrolio e gas, petrolchimica, generazione di energia e trattamento delle acque reflue, in cui è richiesta una protezione di tipo 4 / Classe I, Divisione 1 e 2.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Montare l'assieme su una superficie piana e lavorata per garantire il corretto allineamento della sonda di prossimità.
• Utilizzare le filettature di montaggio 3/4-14 NPT (Opzione F:02) per fissare il corpo dell'alloggiamento alla carcassa della macchina, assicurando l'ingaggio di circa 5-7 filetti completi per massimizzare la rigidità e prevenire la risonanza.
• Mantenere il manicotto di penetrazione della sonda da 1,5 in (38 mm) libero da qualsiasi componente interno della macchina. Assicurarsi che il gioco nominale della sonda (quando installata sul campo) sia regolato utilizzando l'intervallo di regolazione dell'Opzione D di +/- 13 mm (+/- 0,5 in).
• Installare il tappo 3/4-14 NPT fornito (Opzione E:04) nella porta del conduit inutilizzata per impedire l'ingresso di umidità o contaminanti.
• Assicurarsi di applicare un sigillante per filettature appropriato alle filettature di montaggio e del conduit, per mantenere i gradi di protezione dell'involucro Type 4.

Conformità e certificazioni

• CSA: certificato per applicazioni antideflagranti in Nord America (Classe I, Divisioni 1 e 2, Gruppi C e D; Classe II, Divisioni 1 e 2, Gruppi E, F e G; Classe III).
• RoHS: conforme alla direttiva 2011/65/UE della Comunità europea.
• API 670: pienamente conforme allo standard API 670 dell'American Petroleum Institute (API) per alloggiamenti di sonde di prossimità montati esternamente.
• Protezione dell'involucro: grado di protezione Type 4.
