Bently Nevada 330710-004-054-50-02-00 3300 XL sonda di prossimità da 11 mm

Descrizione

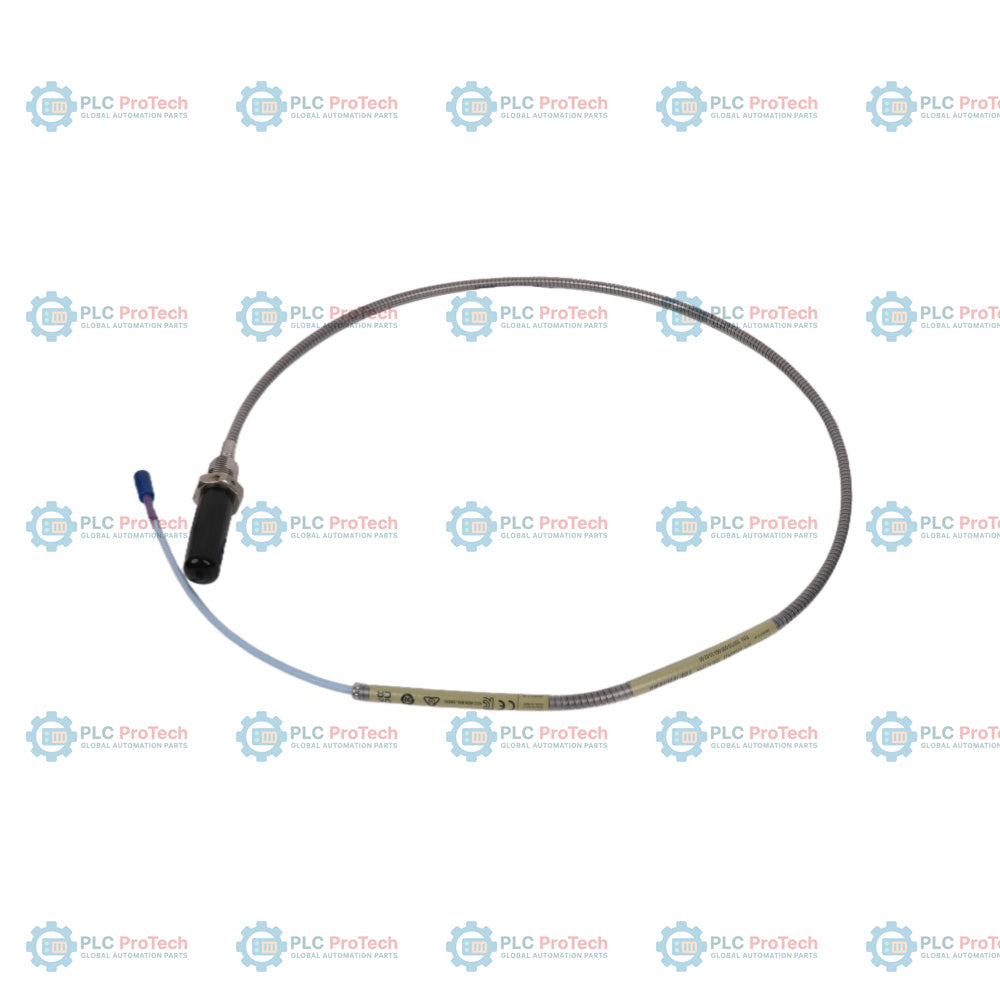

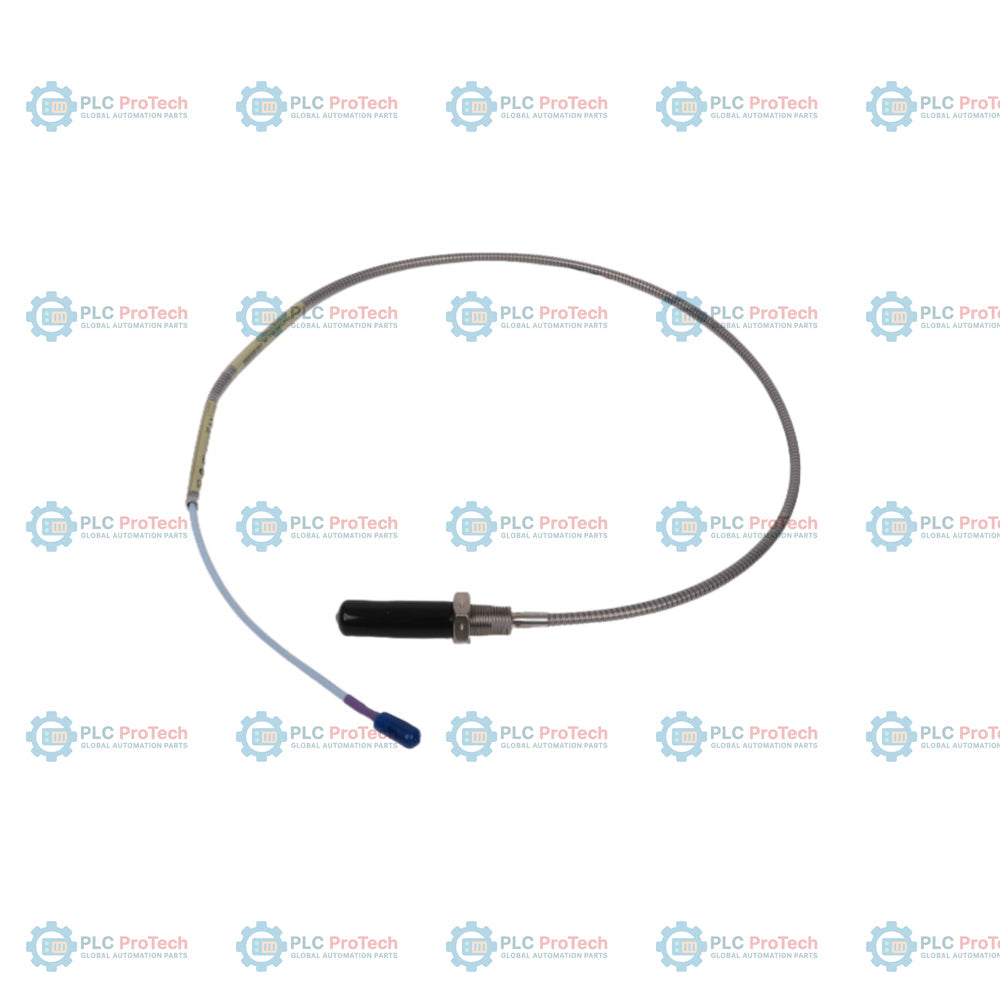

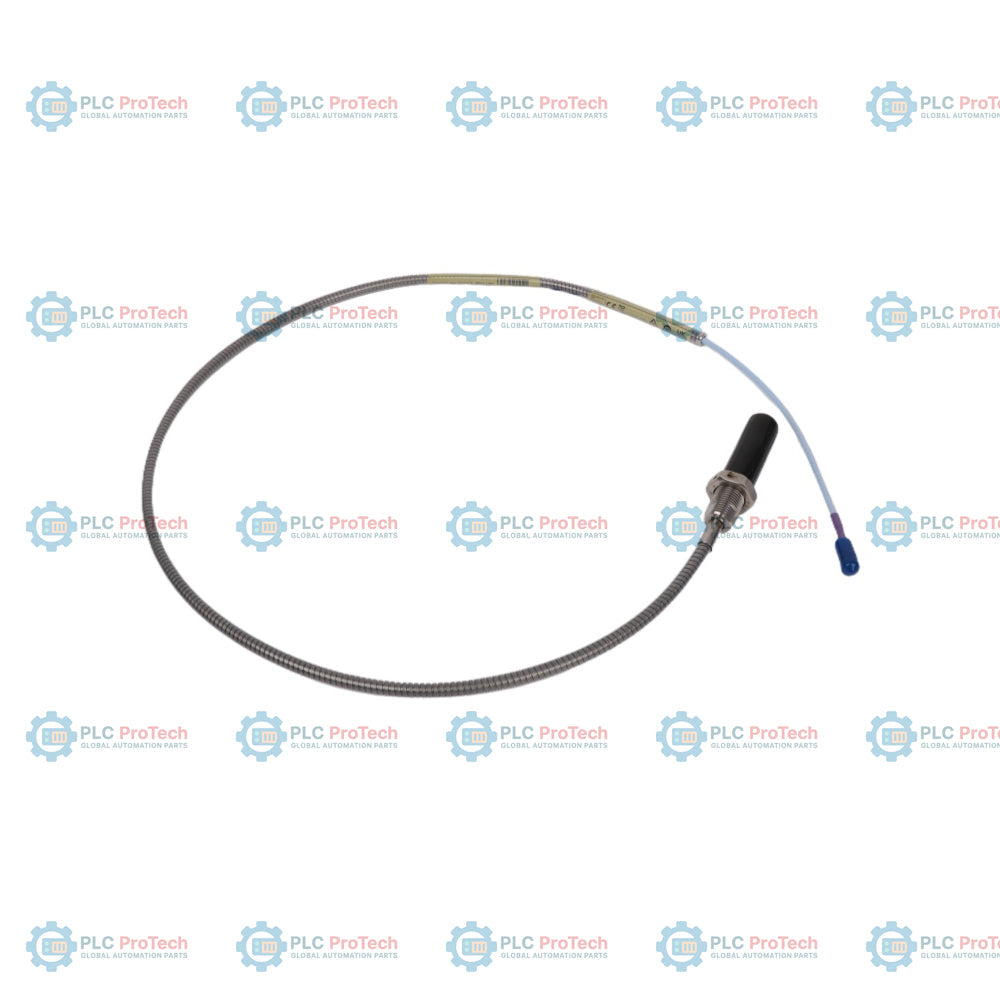

330710-004-054-50-02-00 specifica una configurazione di sonda di prossimità 3300 XL da 11 mm con filettatura metrica, definita da un corpo filettato M16 x 1,5 con armatura standard in acciaio inossidabile, una lunghezza non filettata di 4 mm, una lunghezza complessiva del corpo di 54 mm e una lunghezza del cavo integrato di 5,0 metri, terminato con un connettore coassiale Miniature ClickLoc e senza approvazioni per aree pericolose.

Questo sensore a correnti parassite senza contatto viene utilizzato per misurare le vibrazioni dinamiche e la posizione statica degli alberi delle macchine. È progettato specificamente per applicazioni che richiedono un intervallo lineare esteso di 4,0 mm (160 mil), come l'espansione differenziale durante la salita delle turbine a vapore, la posizione assiale del rotore e il monitoraggio della caduta dell'asta dei compressori alternativi. Il cavo integrato utilizza un connettore coassiale Miniature ClickLoc con contatti in ottone placcato oro ed è protetto da una guaina flessibile corazzata in acciaio inossidabile con guaina esterna in FEP, per proteggere il gruppo dall'usura fisica e dagli elementi ambientali aggressivi. Questa sonda da 5,0 metri è progettata per il collegamento diretto a un sensore Proximitor 3300 XL da 5,0 metri, senza necessità di un cavo di prolunga aggiuntivo.

Caratteristiche

• Filettatura metrica del corpo M16 x 1,5 con armatura: fornita con armatura flessibile standard in acciaio inossidabile AISI 302 e guaina esterna protettiva in FEP per una protezione meccanica ad alta resistenza in ambienti industriali difficili.
• Lunghezza non filettata di 4 mm e lunghezza del corpo di 54 mm (004-054): dimensioni metriche pre-ingegnerizzate, progettate per un allineamento strutturale preciso all'interno degli alloggiamenti dei macchinari.
• Lunghezza integrale totale di 5,0 m (50): lunghezza del sistema di 5 metri, progettata specificamente per l'abbinamento con sensori Proximitor da 5,0 metri, riducendo le interfacce di connessione dei cavi.
• Connettore coassiale Miniature ClickLoc (02): connettore in ottone placcato oro con un design a bloccaggio positivo che impedisce l'allentamento della connessione dovuto alle vibrazioni continue dei macchinari.
• Materiale della punta in solfuro di polifenilene (PPS): la punta da 11 mm è realizzata in PPS per resistere all'erosione e al deterioramento causati dai lubrificanti delle turbine industriali e dai fluidi chimici.
• Resistenza del design CableLoc: la terminazione interna del cavo fornisce una robusta resistenza alla trazione di 330 N (75 lb) dalla punta della sonda al filo conduttore.

Applicazioni

• Misurazioni dell'espansione differenziale durante la salita del rotore della turbina a vapore e della posizione assiale (spinta).
• Monitoraggio della caduta e della posizione dell'asta su compressori industriali alternativi.
• Monitoraggio delle vibrazioni dell'albero e dello spostamento radiale su macchinari rotanti ad alta velocità.
• Generazione di segnali per tachimetro, rilevamento della velocità e riferimento di fase (Keyphasor).

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Verificare che la lunghezza massima non filettata di 4 mm (opzione 004) sia inferiore di almeno 26 mm rispetto alla lunghezza complessiva del corpo di 54 mm (opzione 054).
• Per evitare inceppamenti durante l'installazione, la lunghezza massima di innesto della filettatura non deve superare 24 mm.
• Serrare il corpo della sonda alla coppia consigliata di 21,1 N-m (187 in-lb) e non superare la coppia massima di 63,3 N-m (560 in-lb).
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) lungo il percorso del cavo coassiale corazzato.
• Verificare che la distanza della sonda sia impostata su circa 2,5 mm (100 mil) per ottenere un intervallo dinamico lineare ottimale in uscita.

Conformità e certificazioni

• Direttiva EMC: 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS: 2011/65/UE (designazione EFUP di 15 anni secondo SJ/T 11364-2024)
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1)
• Area pericolosa (Parametri generali dell'entità della sonda): Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Div. 2, Gruppi A, B, C, D (quando collegata secondo i disegni Bently Nevada approvati a barriere o isolatori compatibili)
