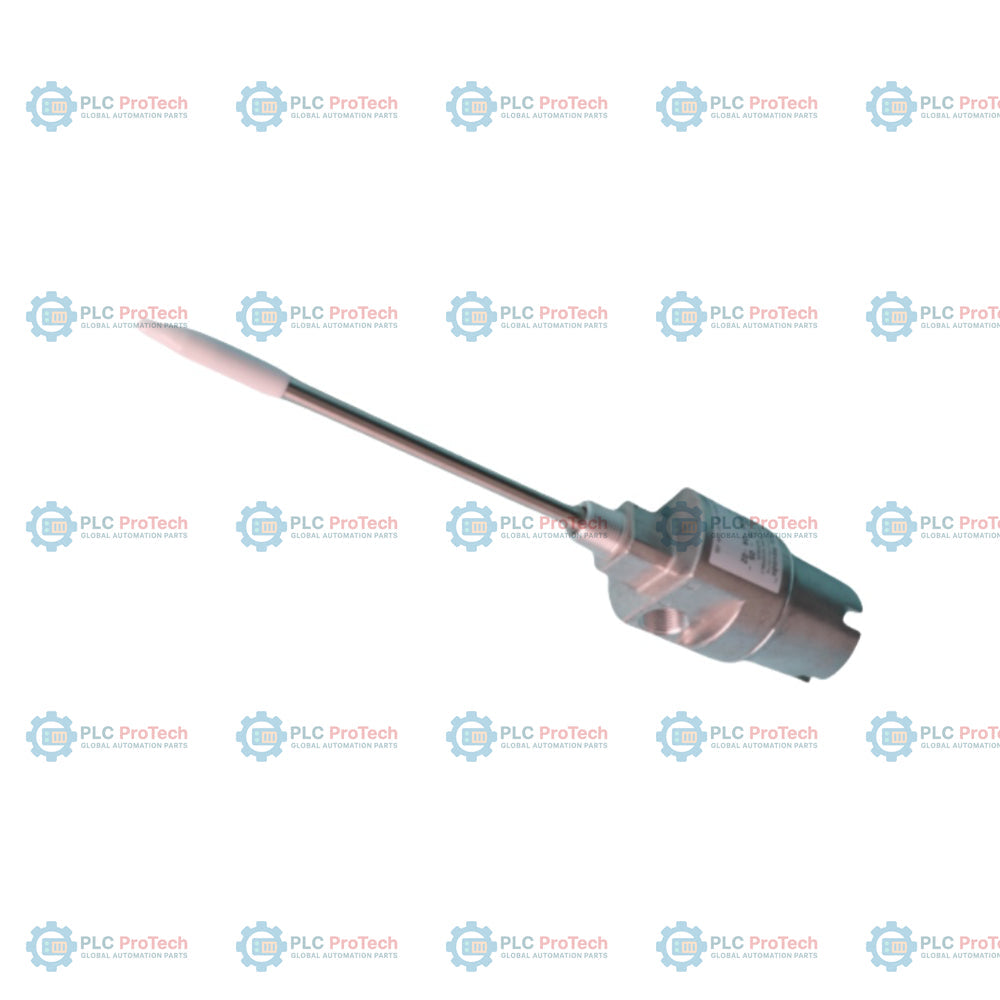

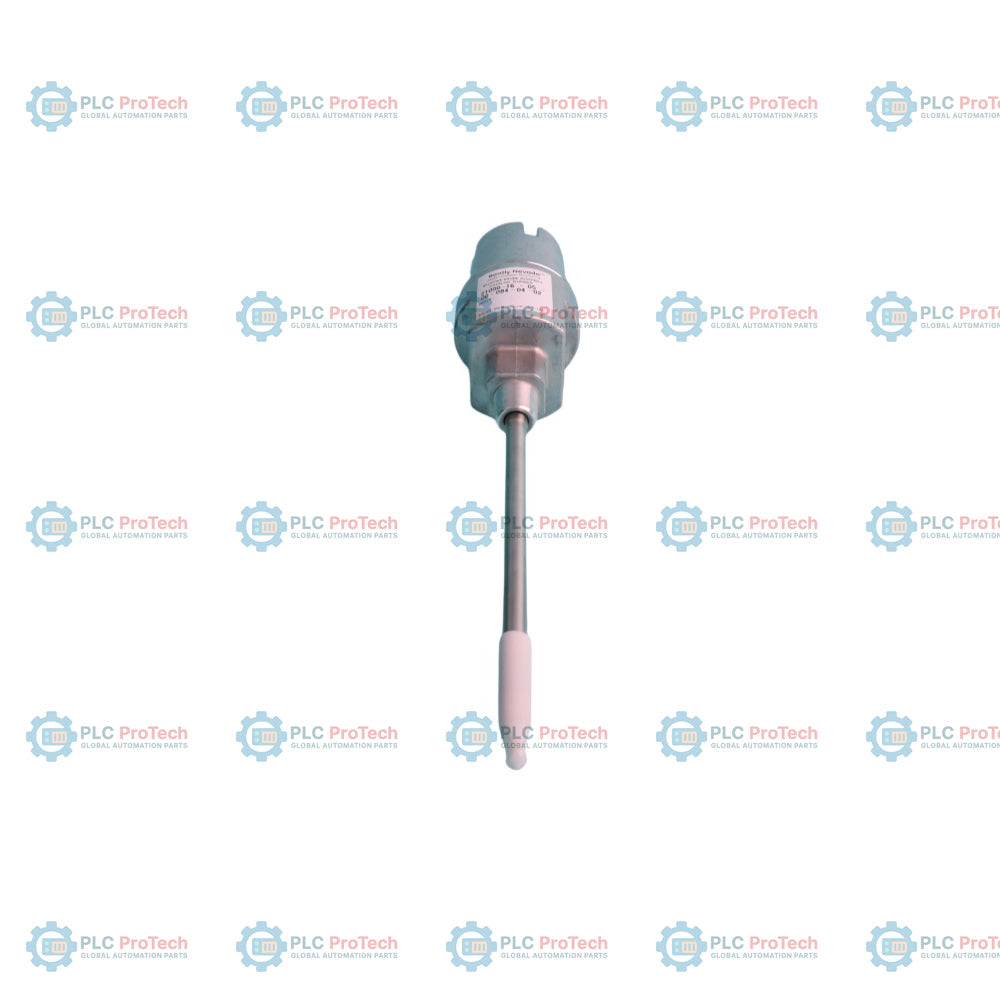

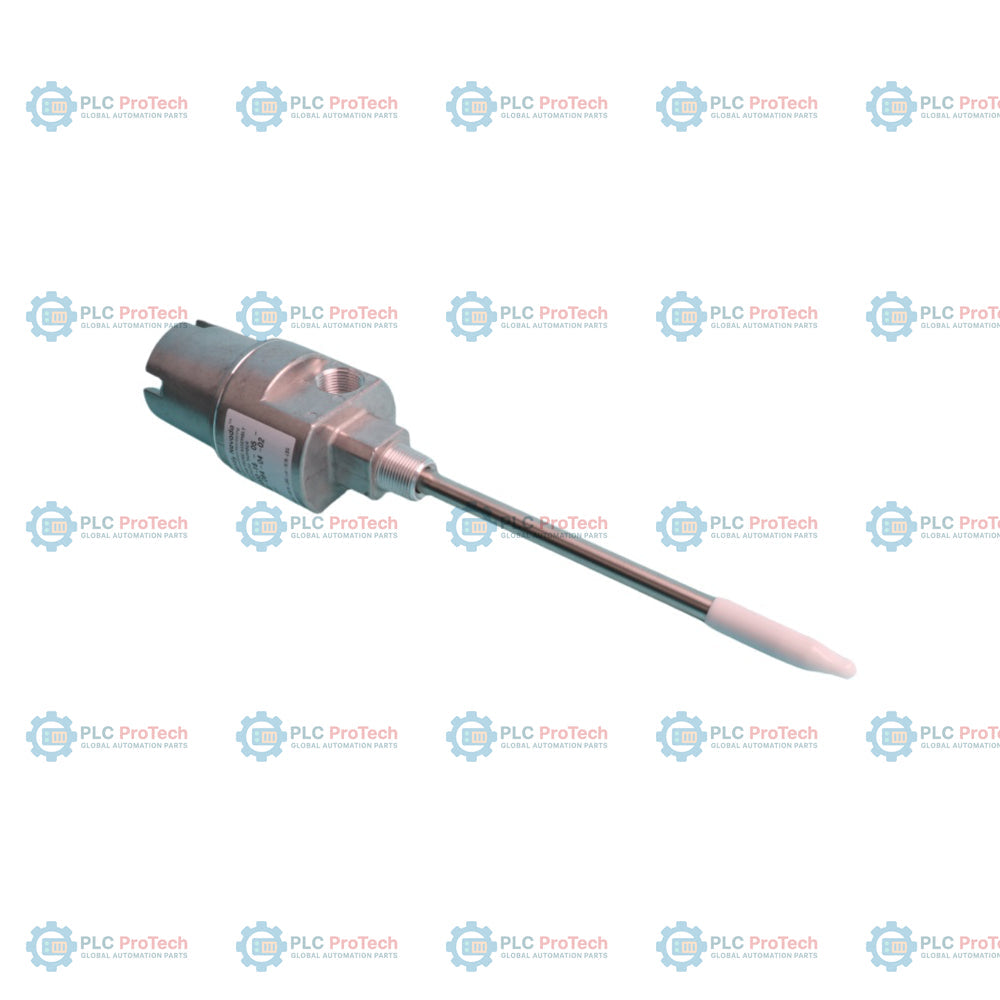

Bently Nevada 21000-16-05-00-066-04-02 Gruppo alloggiamento della sonda di prossimità

Descrizione

Il 21000-16-05-00-066-04-02 è un gruppo alloggiamento per sonda di prossimità in alluminio, progettato per il montaggio esterno di sonde di prossimità a correnti parassite. Questa unità protegge la sonda e il relativo connettore negli ambienti industriali, garantendo un'installazione sicura per il monitoraggio delle vibrazioni dell'albero e della posizione assiale dei macchinari. Questa configurazione include una sonda di prossimità 3300 XL da 8 mm (opzione 16), una lunghezza del cavo di 0,5 m (opzione 05), nessun adattatore distanziatore (opzione 00), una penetrazione della sonda di 6,6 pollici (opzione 066), un raccordo con tappo 3/4-14 NPT (opzione 04) e una filettatura di montaggio 3/4-14 NPT (opzione 02). La serie di alloggiamenti 21000 è progettata per garantire la massima durata, con corpo in alluminio e manicotto in acciaio inossidabile 304, offrendo un involucro robusto interamente metallico conforme allo standard 670 dell'American Petroleum Institute (API) per gli alloggiamenti montati esternamente. Questo gruppo è progettato per essere utilizzato insieme ai sistemi di trasduttori di prossimità 3300 XL, fornendo la necessaria protezione meccanica per le terminazioni dei cavi e il montaggio delle sonde in applicazioni critiche su macchinari rotanti.

Caratteristiche

• Opzione 16: Include una sonda di prossimità 3300 XL da 8 mm installata in fabbrica.
• Opzione 05: Lunghezza del cavo della sonda di 0,5 m (20 pollici).
• Opzione 00: Nessun adattatore distanziatore incluso.
• Opzione 066: Profondità di penetrazione della sonda impostata su 6,6 pollici.
• Opzione 04: Configurazione dei raccordi con un tappo 3/4-14 NPT.
• Opzione 02: Filettatura di montaggio 3/4-14 NPT.
• Costruzione: Corpo in alluminio con manicotto in acciaio inossidabile 304 per resistenza alla corrosione e integrità strutturale.
• Conformità: Pienamente conforme agli standard API 670 per gli alloggiamenti montati esternamente.

Applicazioni

• Petrolio e gas: montaggio esterno delle sonde su compressori, turbine e pompe.
• Generazione di energia: monitoraggio delle vibrazioni dell'albero sui macchinari ausiliari dell'impianto.
• Petrochimico: protezione dei macchinari in aree pericolose (verificare i requisiti specifici delle certificazioni locali).
• Industriale generale: qualsiasi apparecchiatura rotante che richieda l'accesso esterno alla sonda e utilizzi filettature NPT standard.

Informazioni per l'ordinazione

Opzione	Codice	Descrizione
Numero di parte ordinabile	21000-16-05-00-066-04-02	Gruppo alloggiamento per sonda di prossimità 21000
A - Sonda	16	Sonda 3300 XL da 8 mm
B - Lunghezza del cavo	05	0,5 m (20 pollici)
C - Adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	066	6,6 pollici (168 mm)
E - Raccordi	04	Solo un tappo 3/4-14 NPT
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Modello	Gruppo alloggiamento per sonda di prossimità 21000
Numero di parte	21000-16-05-00-066-04-02
Materiale del corpo	Alluminio
Materiale del manicotto	Acciaio inossidabile 304
Filettatura di montaggio	3/4-14 NPT
Temperatura di esercizio	Da -51 °C a +177 °C (da -60 °F a +351 °F)
Massa tipica	1,1 kg (2,4 lb)
Conformità agli standard	API 670

Linee guida per l'installazione

• Assicurarsi che il manicotto della sonda sia installato con un supporto adeguato per le estensioni lunghe, al fine di ridurre al minimo la risonanza indotta dalle vibrazioni.
• Verificare che la lunghezza del cavo della sonda sia sufficiente per la profondità dell'alloggiamento; il cavo deve essere più lungo del manicotto.
• Utilizzare un sigillante per filettature appropriato per tutti i collegamenti NPT del condotto e di montaggio, così da mantenere l'integrità dell'involucro.
• Per le applicazioni in aree pericolose, assicurarsi che l'installazione rispetti le specifiche pratiche di cablaggio e messa a terra richieste dall'ente normativo locale e dalla documentazione del sistema 3300 XL.

Conformità e certificazioni

• RoHS: conforme alla direttiva 2011/65/UE.
• CSA: certificato per applicazioni a prova di esplosione in regioni specifiche (consultare la scheda tecnica 141600 per le configurazioni certificate attuali).
• API 670: pienamente conforme agli standard dell'American Petroleum Institute per gli alloggiamenti montati esternamente.
