Descrizione

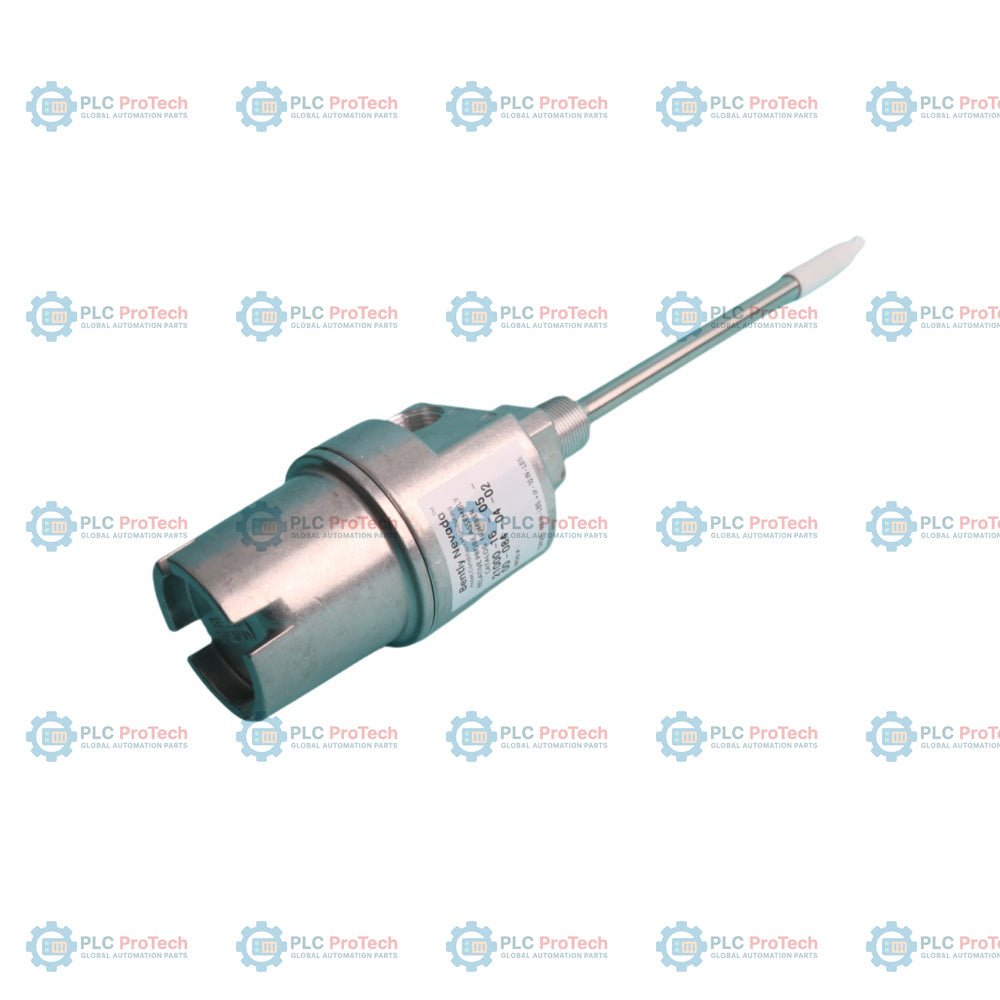

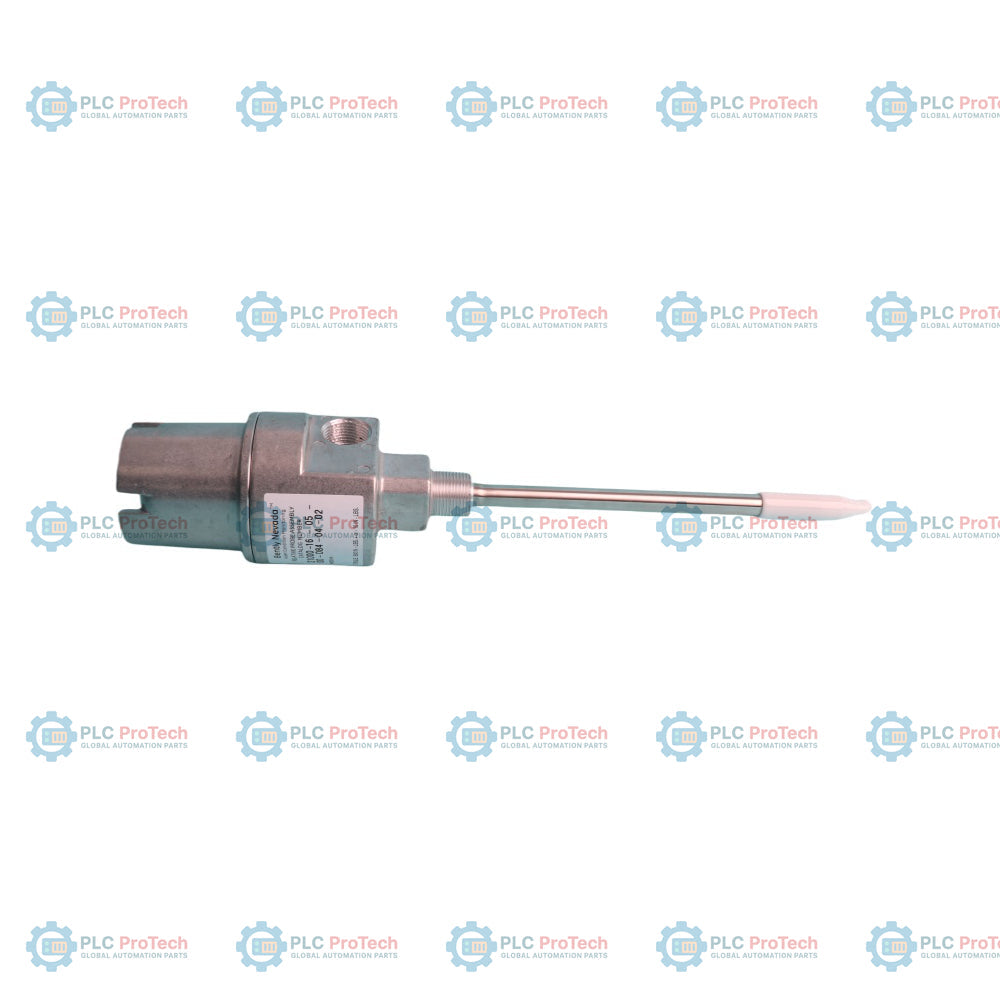

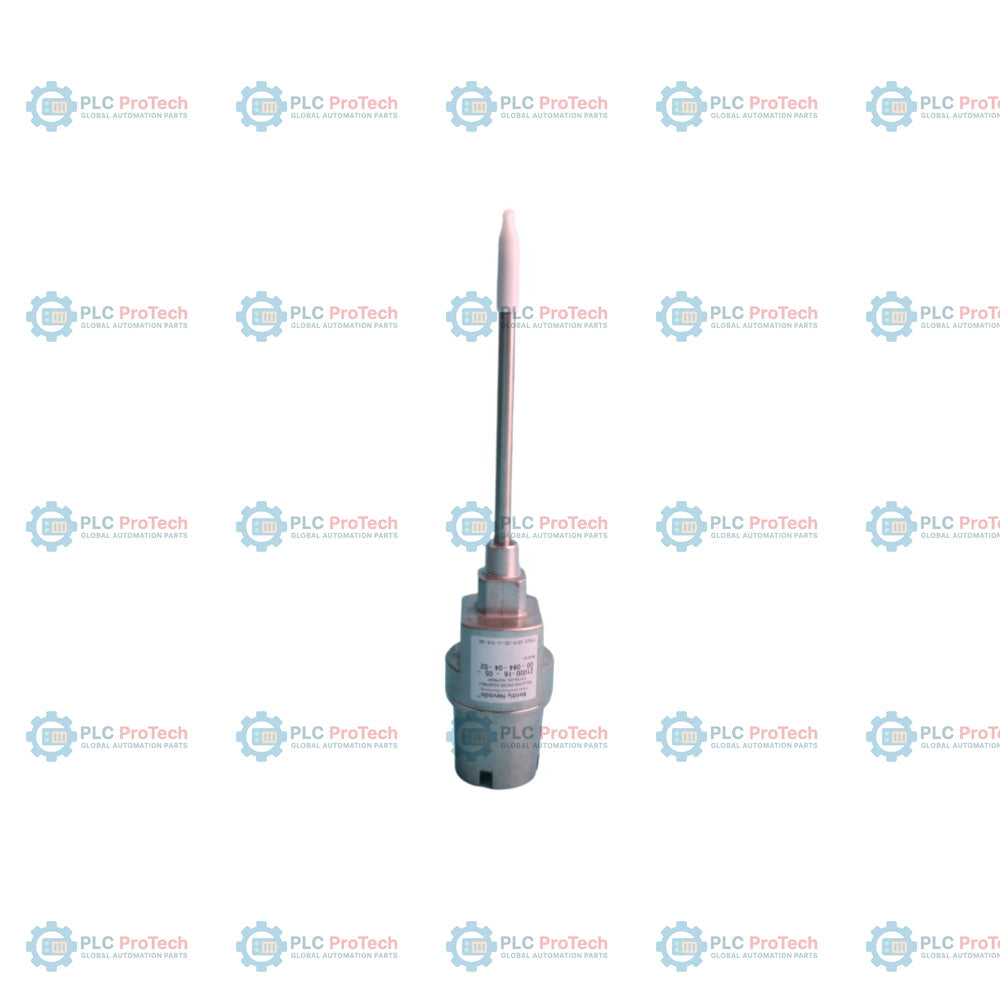

Il modello 21000-16-05-00-077-03-02 è una configurazione specifica dell’assemblaggio dell’alloggiamento in alluminio per sonde di prossimità della serie Bently Nevada 21000, progettato per il montaggio esterno dei trasduttori di prossimità 3300 XL da 8 mm. Questo assemblaggio fornisce un involucro robusto e resistente agli agenti atmosferici per la sonda e il relativo connettore, garantendo protezione meccanica negli ambienti industriali. L’unità è dotata di un cavo della sonda da 0,5 m (20 in) (opzione 05), senza adattatore distanziatore (opzione 00) e con una profondità di penetrazione della sonda di 7,7 in (opzione 077).

Progettato per essere conforme allo standard 670 dell’American Petroleum Institute (API), questo assemblaggio dell’alloggiamento è un componente essenziale per il monitoraggio affidabile delle vibrazioni e della posizione dell’albero. Il codice di configurazione 16 indica la compatibilità con la serie di sonde 3300 XL da 8 mm. L’assemblaggio include un pressacavo con tenuta (opzione 03) per adattarsi a diametri variabili dei cavi e una filettatura di montaggio 1-11 1/2 NPT (opzione 02) per un fissaggio sicuro ai carter delle macchine.

Caratteristiche

• Compatibilità della sonda: configurato per sonde di prossimità 3300 XL da 8 mm (opzione 16).
• Lunghezza del cavo della sonda: include una lunghezza del cavo di collegamento di 0,5 m (20 in) (opzione 05).
• Penetrazione della sonda: profondità di penetrazione di 7,7 in (195,6 mm) (opzione 077).
• Materiale dell’alloggiamento: corpo in alluminio con manicotto in acciaio inossidabile 304 per una maggiore durata.
• Raccordi: dotato di un pressacavo con tenuta (opzione 03) per un ingresso sicuro del cavo.
• Filettatura di montaggio: filettatura di montaggio 1-11 1/2 NPT (opzione 02), con un numero maggiore di filetti per aumentare la rigidità strutturale.
• Conformità API: progettato per soddisfare gli standard API 670 per gli alloggiamenti di sonde con montaggio esterno.

Applicazioni

Utilizzato principalmente nei settori della generazione di energia, petrolchimico e petrolifero e del gas per il montaggio esterno di sonde di prossimità su macchinari rotanti come turbine, compressori, pompe e motori. È adatto per applicazioni in cui è necessaria la protezione ambientale della sonda e del sistema di connessione per preservare l’integrità delle misurazioni.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Assicurarsi che il cavo di collegamento della sonda sia più lungo del manicotto interno per evitare sollecitazioni sul cavo. Per lunghezze di penetrazione (C+D) superiori a 300 mm (12 in), è obbligatorio un supporto aggiuntivo del manicotto per ridurre al minimo la risonanza. Utilizzare il pressacavo con tenuta fornito (opzione 03) per garantire una tenuta adeguata contro umidità e contaminanti. Assicurarsi che le filettature di montaggio NPT siano adeguatamente sigillate utilizzando un sigillante per filetti compatibile con l’ambiente di installazione.

Conformità e certificazioni

L’assemblaggio dell’alloggiamento 21000 è conforme alla direttiva RoHS 2011/65/UE. Per applicazioni in aree pericolose, assicurarsi che siano rispettati i requisiti specifici di installazione secondo la scheda tecnica del sistema e le normative elettriche locali. La serie 21000 è compatibile con installazioni certificate CSA se ordinata con i componenti appropriati.
