Descrizione

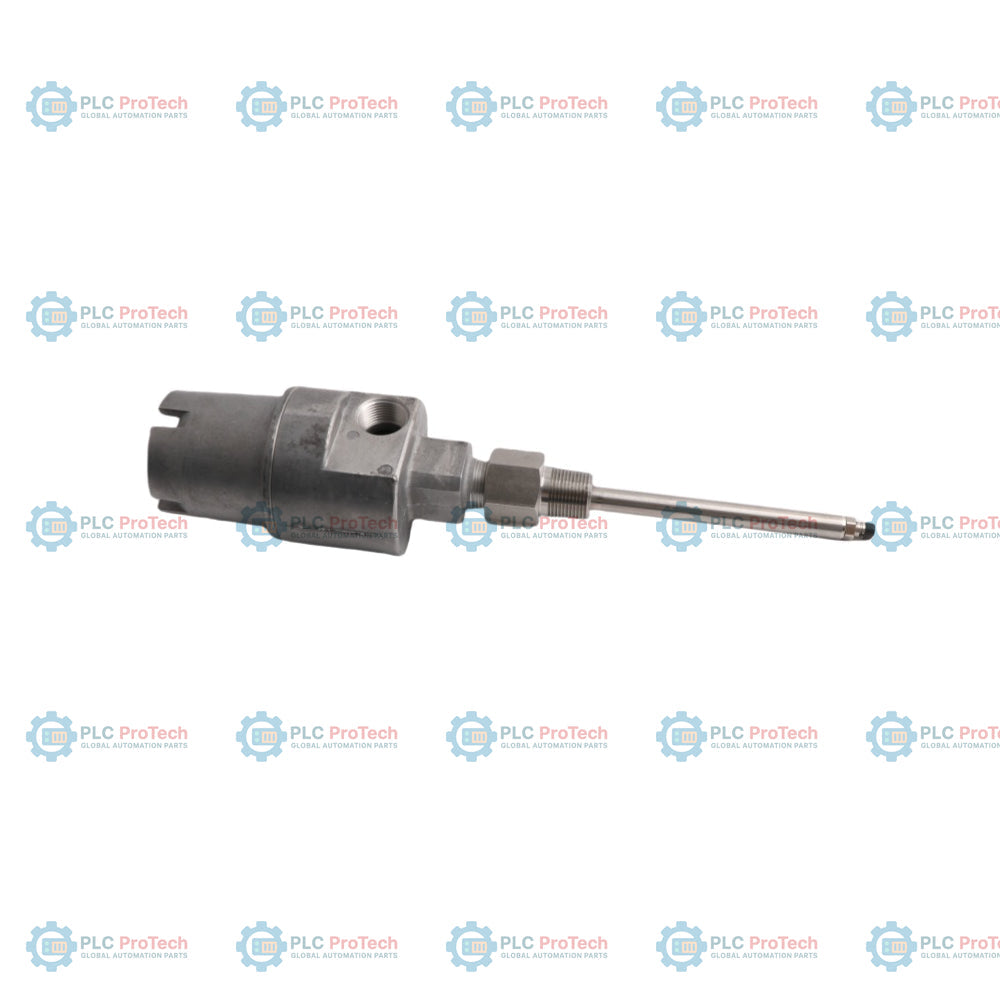

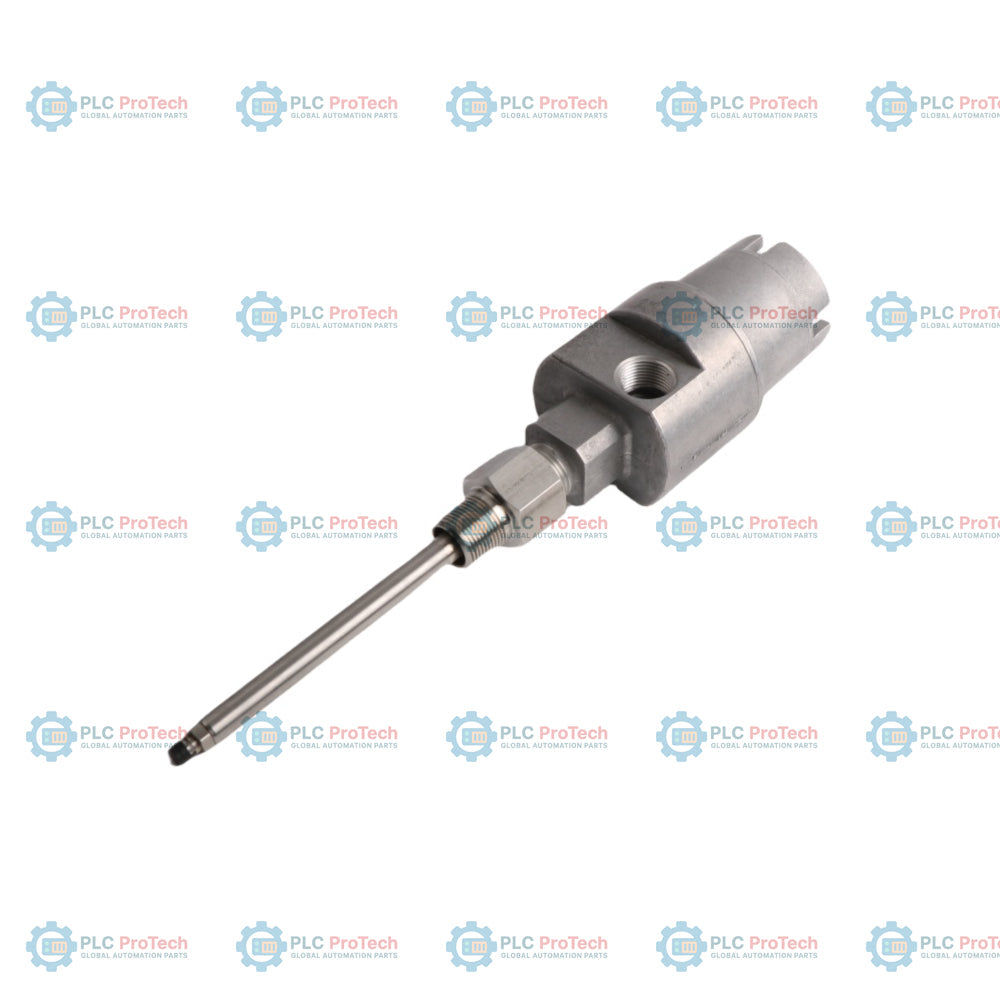

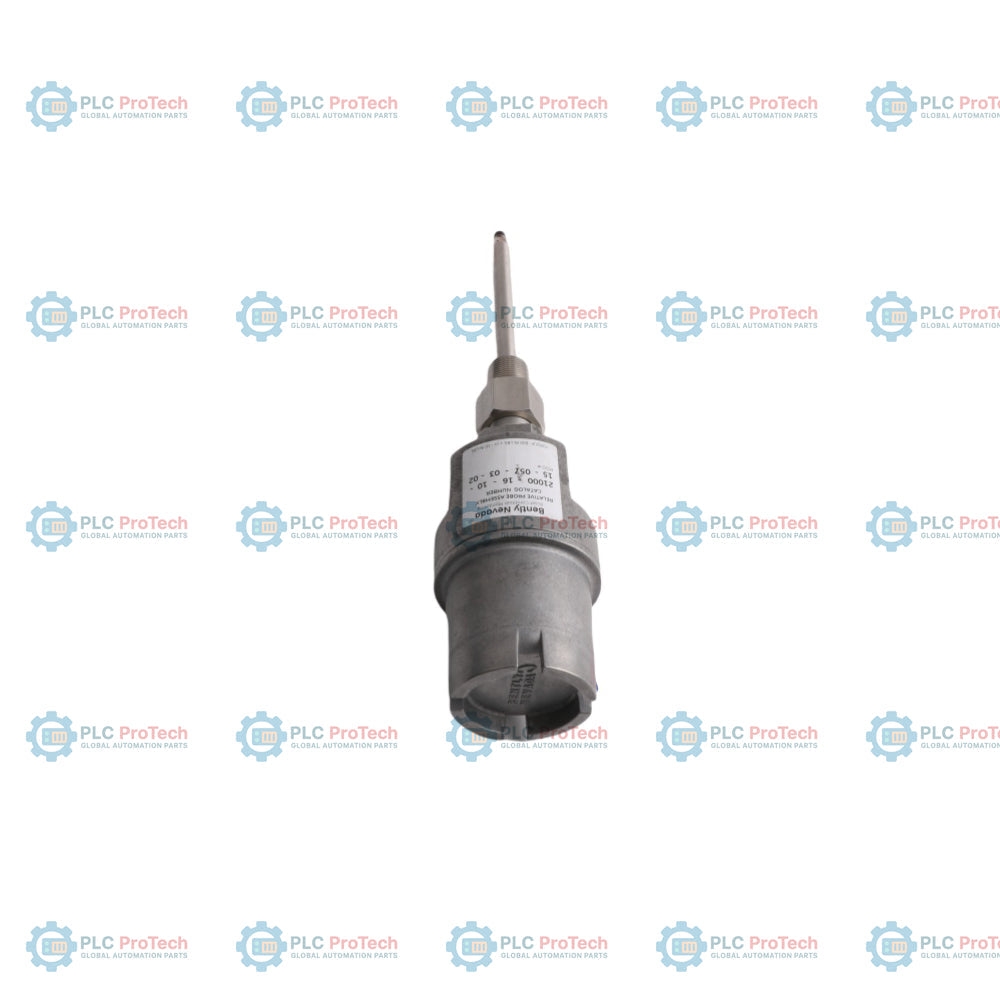

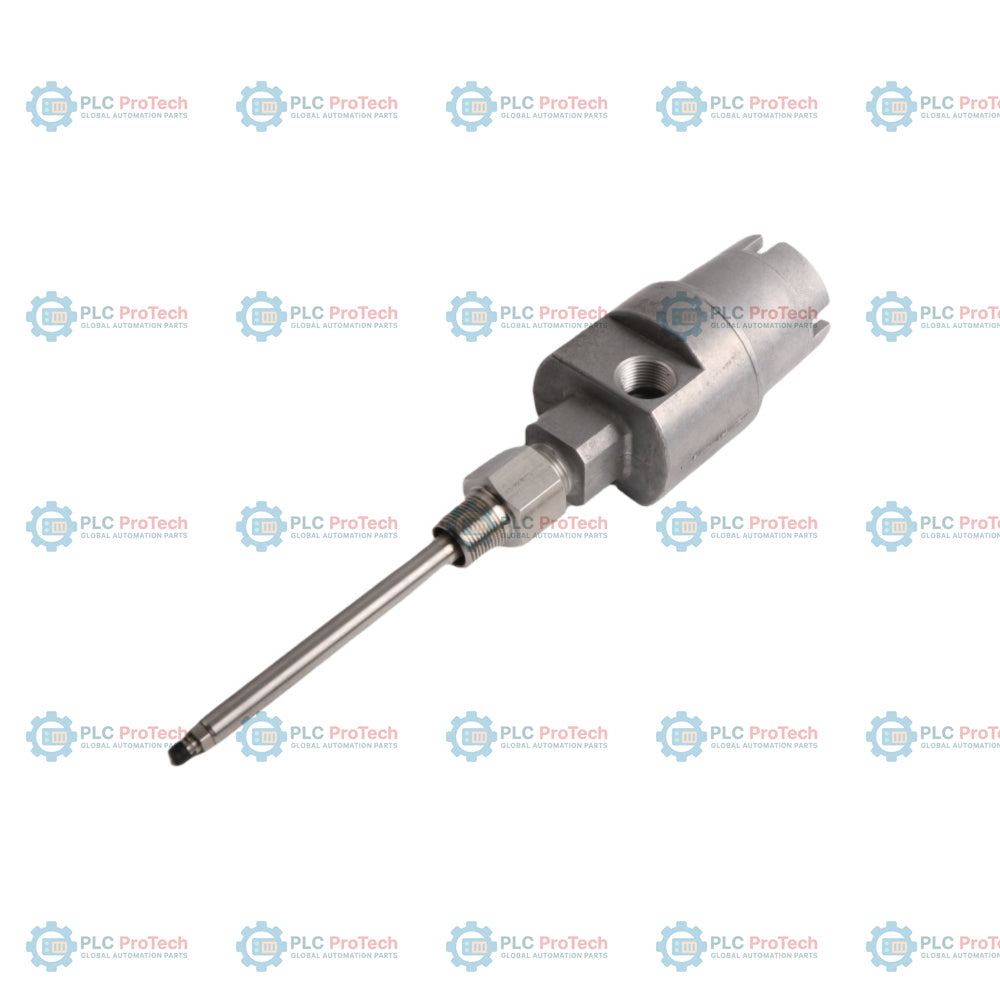

Il 21000-16-10-00-120-03-02 è un gruppo custodia per sonda di prossimità specializzato, progettato per proteggere e posizionare i trasduttori Bently Nevada nei macchinari industriali. Questa configurazione presenta un corpo in alluminio con manicotto in acciaio inossidabile 304, configurato con una sonda 3300 XL da 8 mm (opzione 16), un cavo sonda da 1,0 m (opzione 10) e nessun adattatore distanziatore (opzione 00). Il gruppo offre una penetrazione della sonda di 12,0 pollici (opzione 120) e include due raccordi antideflagranti 3/4-14 NPT (opzione 03), oltre a una filettatura di montaggio 3/4-14 NPT (opzione 02). Questo gruppo custodia garantisce un montaggio costante e stabile per il monitoraggio delle vibrazioni e la misurazione della posizione assiale, in conformità agli standard API 670 per le custodie di sonde di prossimità montate esternamente. La serie 21000 è costruita per garantire durata in ambienti difficili, utilizzando materiali di alta qualità per mantenere l'integrità della catena di rilevamento e consentire al contempo profondità di penetrazione regolabili, adatte ai requisiti specifici di installazione della macchina.

Caratteristiche

• Configurazione integrata con sonda 3300 XL da 8 mm
• Corpo in alluminio con manicotto in acciaio inossidabile 304
• Lunghezza del cavo sonda: 1,0 m
• Profondità di penetrazione della sonda: 12,0 pollici (opzione 120)
• Inclusi due raccordi antideflagranti 3/4-14 NPT
• Interfaccia con filettatura di montaggio 3/4-14 NPT
• Progettato per essere conforme agli standard API 670 per la protezione dei macchinari

Applicazioni

• Monitoraggio di macchinari rotanti industriali
• Valutazione dello stato dei cuscinetti a film fluido
• Misurazione della posizione assiale e delle vibrazioni dell'albero
• Protezione dei macchinari in aree pericolose (se installato secondo gli standard applicabili)
• Monitoraggio di apparecchiature per la generazione di energia e compressori per il settore petrolifero e del gas per impieghi gravosi

Informazioni per l'ordine

Codice ordinabile	21000-16-10-00-120-03-02	Gruppo custodia per sonda di prossimità 21000
A - Sonda	16	Sonda 3300 XL da 8 mm
B - Lunghezza del cavo sonda	10	1,0 m (39 pollici)
C - Adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	120	12,0 pollici (305 mm)
E - Raccordi	03	Un pressacavo con guarnizioni passacavo
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Codice prodotto	21000-16-10-00-120-03-02
Materiale della custodia	Corpo in alluminio con manicotto in acciaio inossidabile 304
Filettatura di montaggio	3/4-14 NPT
Tipo di sonda	3300 XL da 8 mm
Lunghezza del cavo sonda	1,0 m
Raccordi	Due raccordi antideflagranti 3/4-14 NPT
Peso	1,1 kg (2,4 lb) tipico
Temperatura di esercizio	da -51 degC a +177 degC (da -60 degF a +351 degF)

Linee guida per l'installazione

Assicurarsi che la custodia sia installata utilizzando un sigillante per filettature appropriato per i collegamenti 3/4-14 NPT. Per profondità di penetrazione della sonda superiori a 300 mm (12 pollici), è necessario un supporto ausiliario del manicotto per ridurre al minimo eventuali risonanze. Verificare che la lunghezza del cavo sonda sia sufficiente per la distanza di distanziamento prevista. In caso di realizzazione di un alesaggio sul carter della macchina, assicurarsi che nessun componente metallico interferisca con la zona di sensibilità della sonda nella vista laterale o posteriore.

Conformità e certificazioni

• Direttiva RoHS 2011/65/UE
• Progettato per soddisfare gli standard API 670
