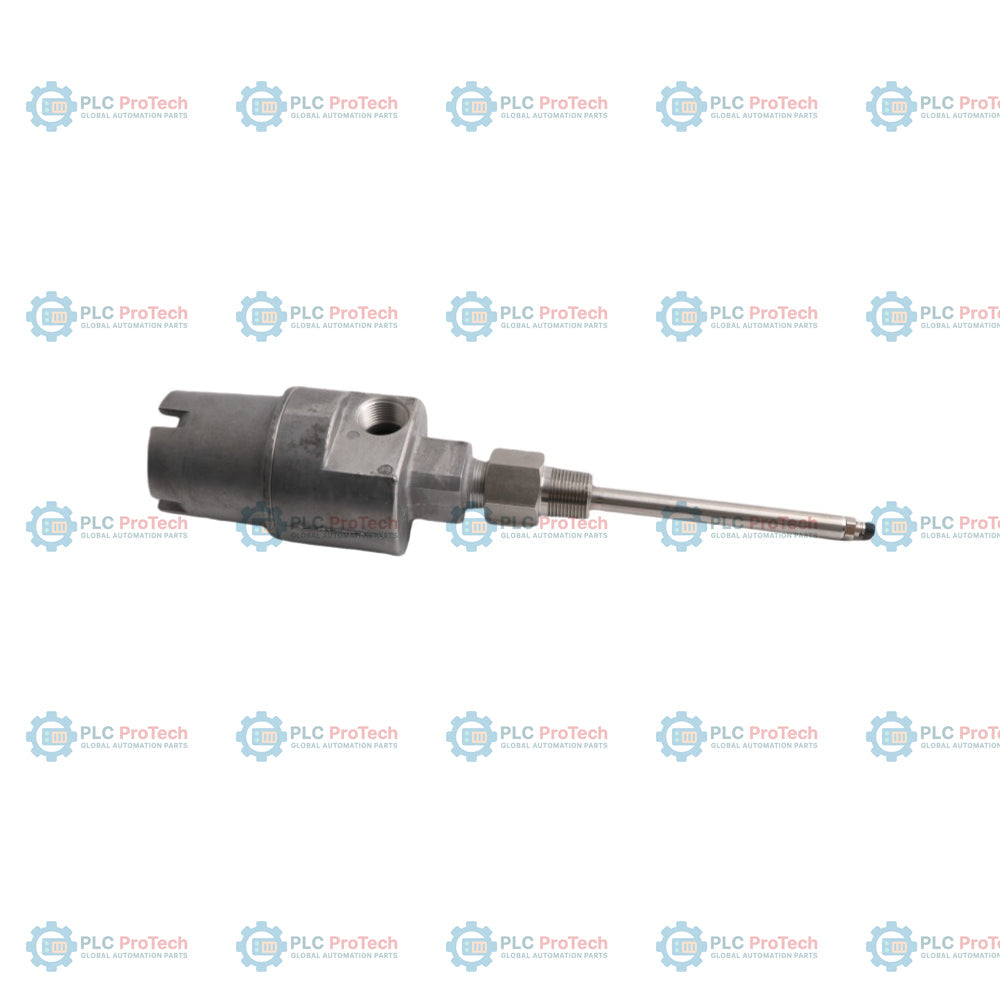

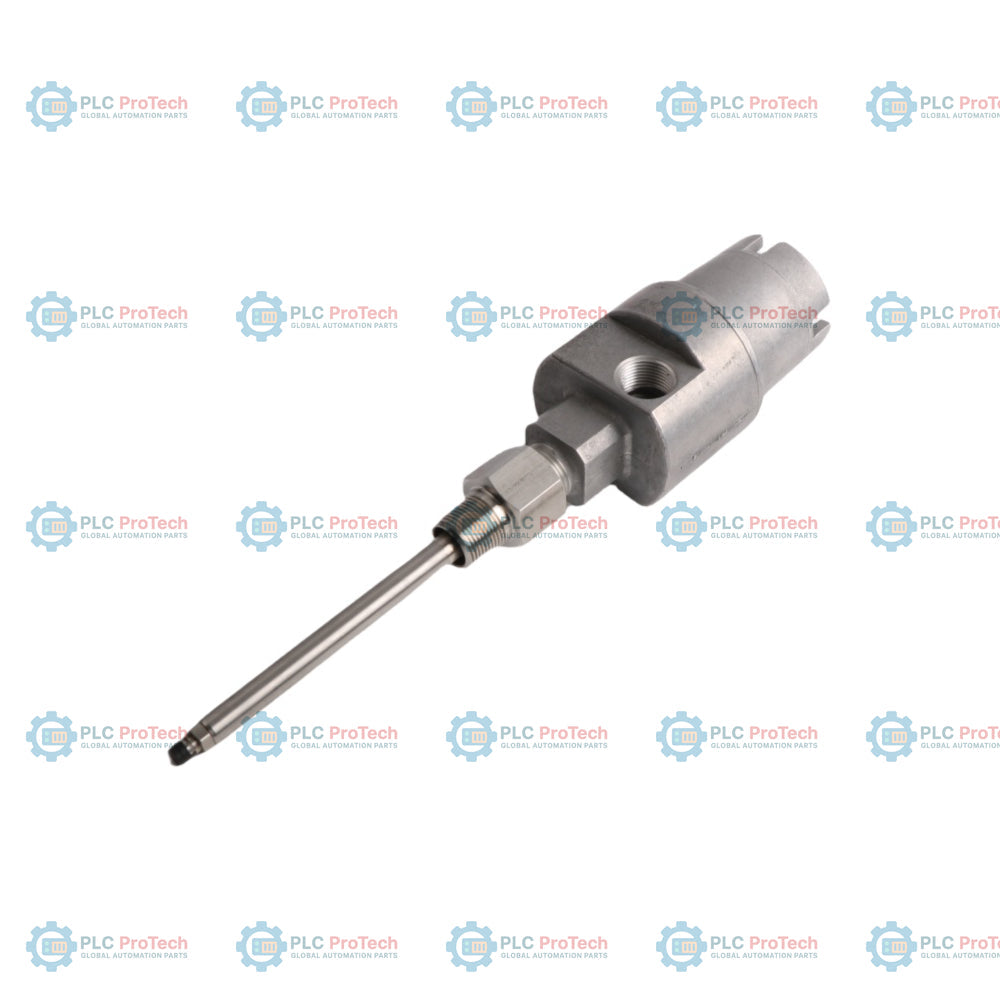

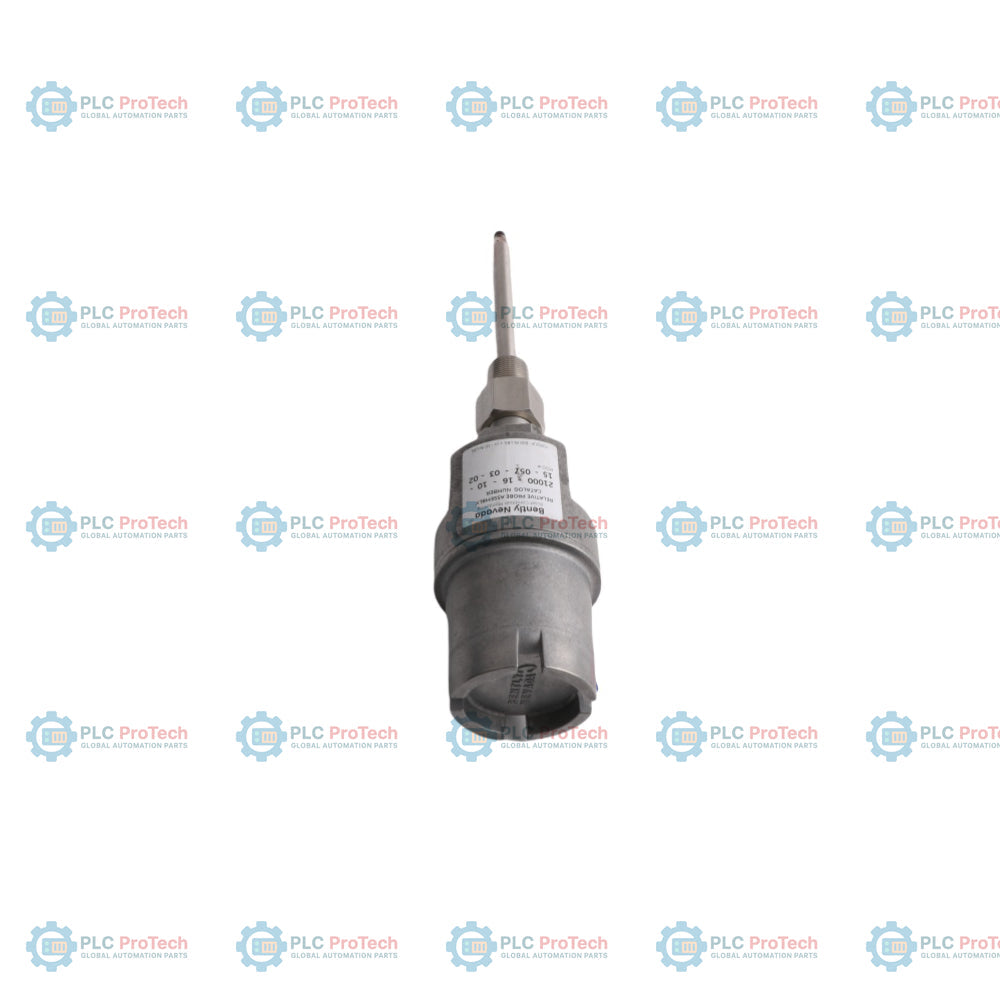

Gruppi alloggiamento della sonda di prossimità Bently Nevada 21000-16-10-00-244-04-02

Descrizione

Il 21000-16-10-00-244-04-02 è un robusto gruppo alloggiamento per sonda di prossimità in alluminio interamente metallico, progettato per il montaggio esterno delle sonde di prossimità 3300 XL da 8 mm. Questa configurazione include un cavo della sonda da 1,0 m (39 pollici), nessun adattatore distanziatore, una specifica lunghezza di penetrazione della sonda 244 e un raccordo con tappo 3/4-14 NPT e filettatura di montaggio 3/4-14 NPT. L'alloggiamento è progettato per fornire un ambiente sicuro e protettivo per la sonda e i relativi collegamenti del cavo nelle applicazioni di monitoraggio dei macchinari industriali. Gli alloggiamenti della serie 21000, incluso questo gruppo, sono pienamente conformi allo standard API 670 dell'American Petroleum Institute per gli alloggiamenti delle sonde di prossimità montate esternamente. Realizzato con un corpo in alluminio e un manicotto in acciaio inossidabile 304, questo gruppo garantisce durabilità meccanica e protegge i componenti del sensore dalle condizioni ambientali. Viene utilizzato frequentemente nei settori della generazione di energia, del petrolio e del gas e della petrolchimica per mantenere misurazioni precise delle vibrazioni dell'albero e della posizione assiale sui macchinari rotanti.

Caratteristiche

• Serie della sonda: sonda di prossimità 3300 XL da 8 mm
• Lunghezza del cavo: 1,0 m (39 pollici)
• Adattatore distanziatore: nessuno (opzione 00)
• Raccordi: un solo tappo 3/4-14 NPT
• Filettatura di montaggio: 3/4-14 NPT
• Materiale: alloggiamento in alluminio con manicotto in acciaio inossidabile 304
• Costruzione: conforme allo standard API 670 per gli alloggiamenti esterni delle sonde
• Protezione ambientale: grado di protezione dell'involucro Type 4

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale
• Montaggio esterno delle sonde di prossimità a correnti parassite
• Macchinari rotanti negli impianti di generazione di energia
• Protezione delle apparecchiature critiche negli impianti petroliferi, del gas e petrolchimici

Informazioni per l'ordinazione

Opzione	Codice	Descrizione
Numero di parte ordinabile	21000-16-10-00-244-04-02	Gruppo alloggiamento per sonda di prossimità 21000
A - Sonda	16	Sonda 3300 XL da 8 mm
B - Lunghezza del cavo della sonda	10	1,0 m (39 pollici)
C - Adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	244	Lunghezza di penetrazione della sonda (riferimento 24,4 pollici)
E - Raccordi	04	Un solo tappo 3/4-14 NPT
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Parametro	Specifica
Produttore	Bently Nevada
Numero di parte	21000-16-10-00-244-04-02
Materiale	Corpo in alluminio, manicotto in acciaio inossidabile 304
Peso	1,1 kg (2,4 lb) tipico (senza raccordi)
Compatibilità della sonda	3300 XL da 8 mm
Filettatura di montaggio	3/4-14 NPT
Conformità	API 670, RoHS
Grado di protezione dell'involucro	Type 4

Linee guida per l'installazione

• Assicurarsi che l'alloggiamento sia montato saldamente utilizzando la filettatura 3/4-14 NPT per mantenere l'integrità strutturale.
• Durante l'installazione, verificare che la lunghezza di penetrazione della sonda (opzione D) sia compatibile con la carcassa della macchina interessata, per evitare un'eccessiva interferenza della vista laterale della sonda.
• Utilizzare il tappo 3/4-14 NPT incluso per le porte del condotto inutilizzate, così da mantenere l'integrità dell'involucro.
• Evitare di esporre la sonda 3300 XL a temperature inferiori a -34 degC (-30 degF) per prevenire il cedimento delle guarnizioni di pressione.
• Assicurare una corretta messa a terra e schermatura del cavo del segnale della sonda in conformità alle pratiche di strumentazione specifiche del sito.
