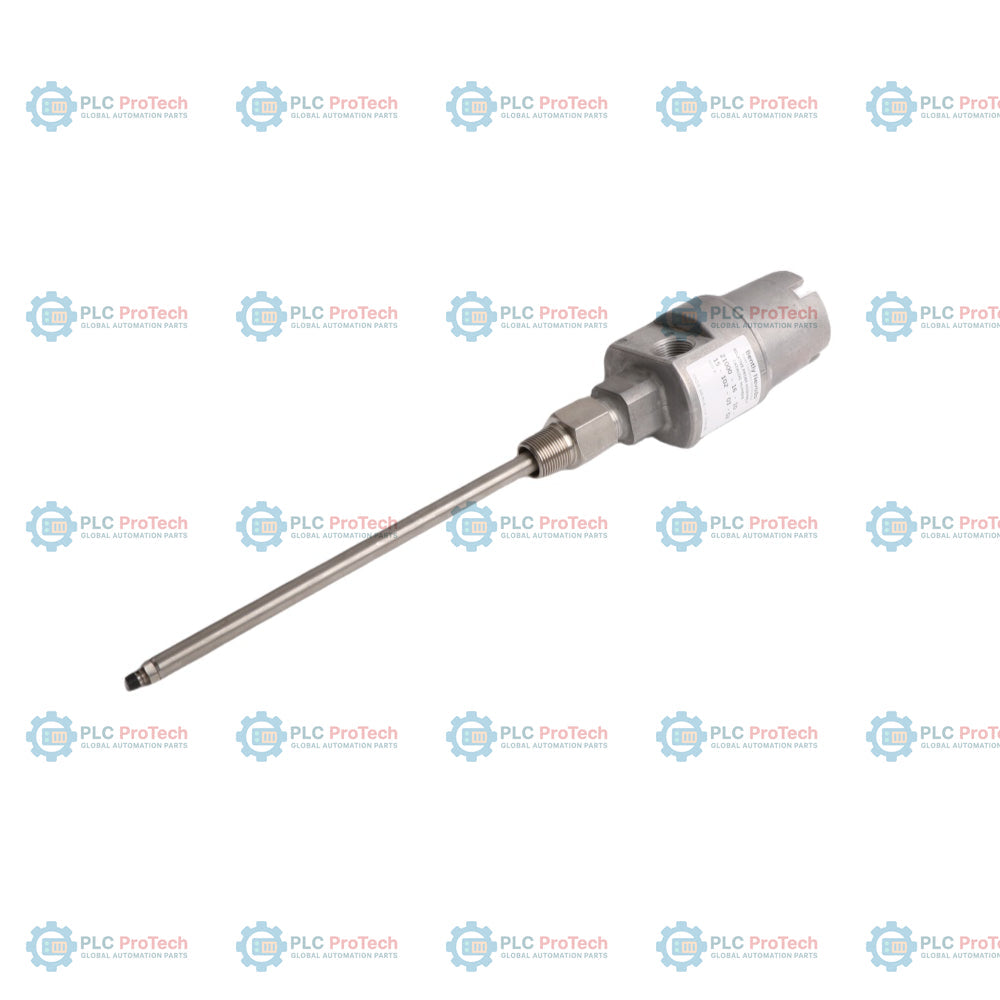

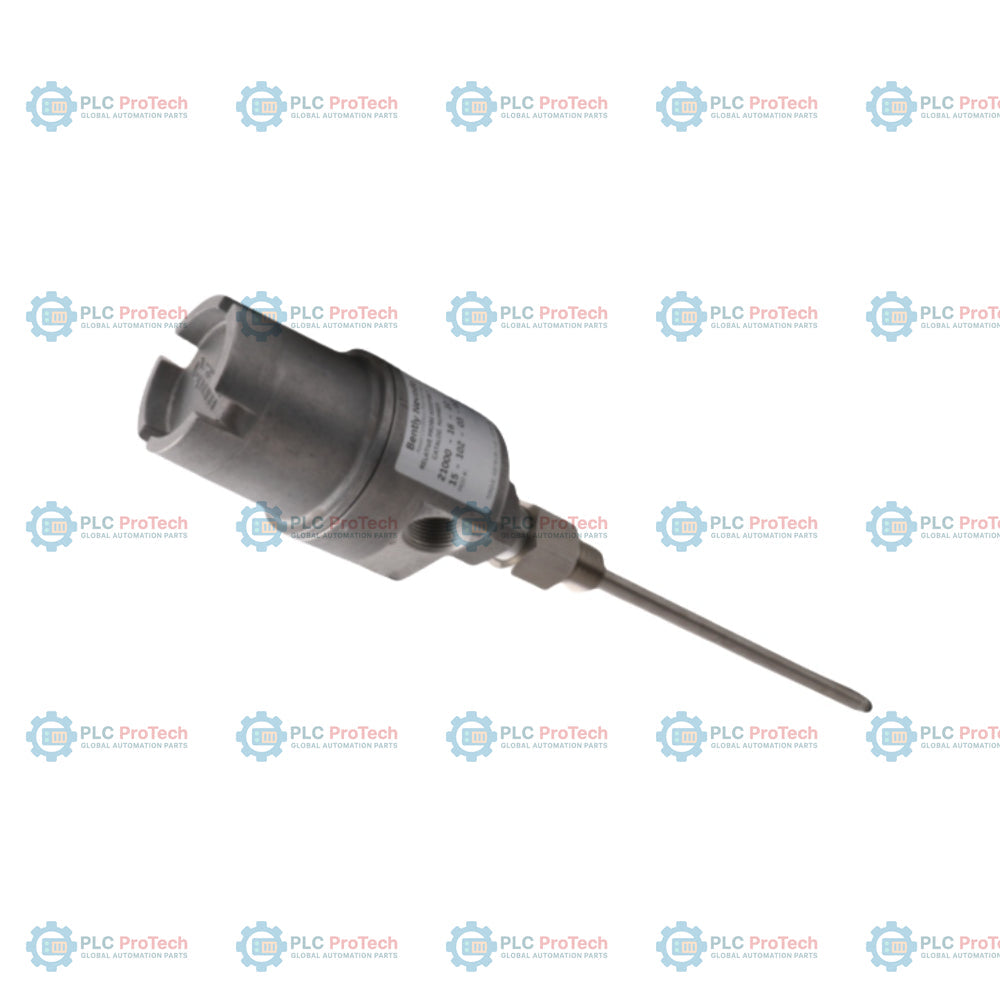

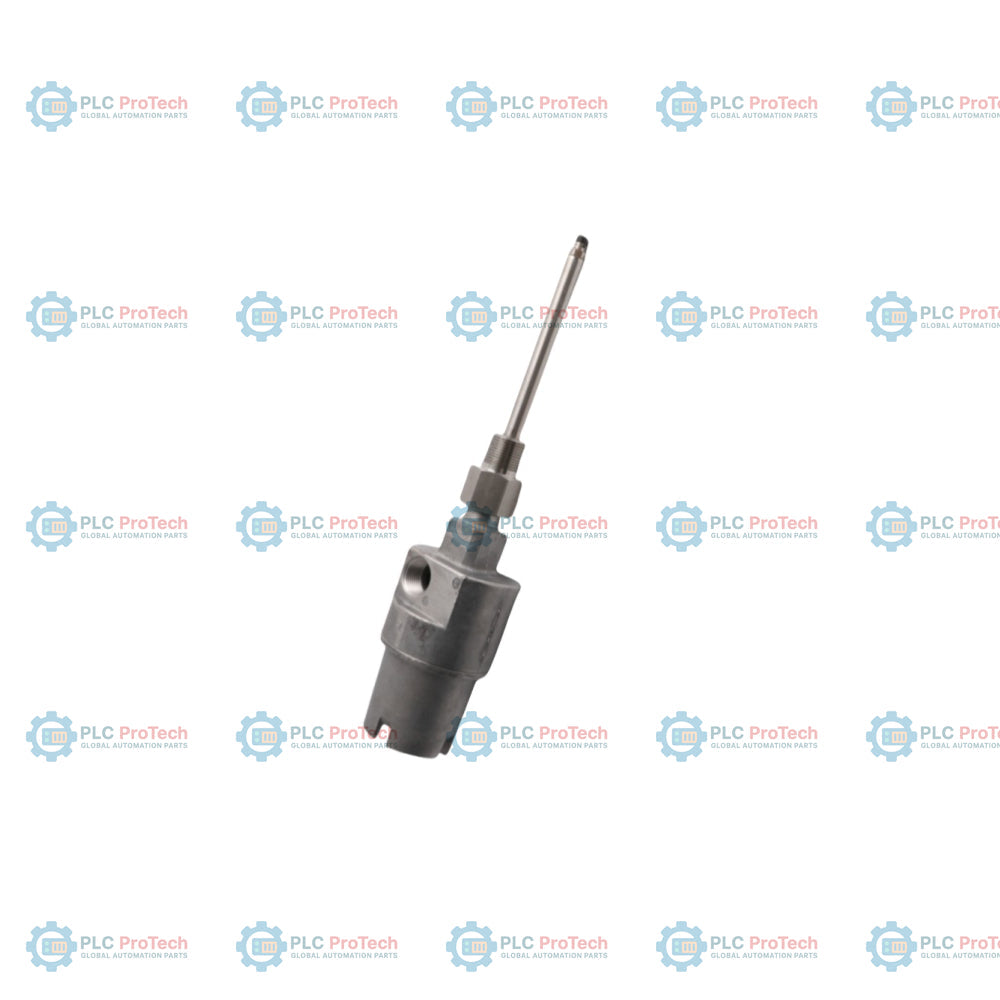

Gruppo alloggiamento sonda di prossimità Bently Nevada 21000-28-05-00-047-04-02

Panoramica del prodotto

Il modello Bently Nevada 21000-28-05-00-047-04-02 è un assieme dell'alloggiamento per sonda di prossimità con montaggio esterno, progettato per facilitare l'installazione di trasduttori di prossimità attraverso i carter delle macchine. È un componente principale dei sistemi di strumentazione per la supervisione delle turbine (TSI) e consente di regolare o sostituire le sonde senza smontare la macchina. L'assieme protegge la sonda dagli agenti ambientali e mantiene la tenuta contro la pressione interna della macchina.

Questa specifica configurazione della serie 21000 include una sonda di prossimità 3300 XL da 8 mm integrata, con approvazioni multiple degli enti certificatori e un cavo integrato da 0,5 metri (20 pollici). L'alloggiamento è configurato con una profondità di penetrazione della sonda di 4,7 pollici e una filettatura di montaggio 3/4-14 NPT. Viene comunemente utilizzato nei settori della generazione elettrica e petrolchimico per il monitoraggio delle vibrazioni radiali e della spinta assiale su turbine a vapore, compressori e grandi riduttori, quando è necessario poter accedere esternamente al trasduttore.

Configurazione tecnica

Informazioni per l'ordinazione

Questo assieme è configurato in base ai requisiti specifici dell'applicazione. Verificare che la profondità di penetrazione e le filettature di montaggio siano conformi alle specifiche del carter della macchina.

Guida all'ingegneria e all'installazione

Allineamento meccanico e regolazione della distanza:

L'alloggiamento 21000 consente di regolare esternamente la distanza della sonda. Durante l'installazione, la sonda viene avvitata nel manicotto fino a raggiungere il punto di riferimento. Deve quindi essere svitata quanto basta per ottenere la tensione CC di distanza desiderata (in genere -10,0 Vcc per i sistemi 3300 XL). Una volta regolata la distanza, il controdado deve essere serrato per impedire lo spostamento della sonda dovuto alle vibrazioni della macchina.

Tenuta alla pressione:

La filettatura di montaggio 3/4-14 NPT deve essere trattata con un sigillante per filetti di alta qualità, per garantire un collegamento a tenuta con la carcassa della macchina. Se la macchina utilizza lubrificanti ad alta pressione o è sottovuoto, verificare l’integrità degli O-ring all’interno dell’assieme dell’alloggiamento durante gli intervalli di manutenzione ordinaria.

Protezione del cavo:

Il cavo integrato da 0,5 metri termina con un connettore coassiale ClickLoc miniaturizzato. Questo connettore deve essere alloggiato nella testa terminale dell’assieme 21000. Assicurarsi che il cavo non venga schiacciato durante la chiusura del coperchio dell’alloggiamento. Utilizzare il tappo 3/4-14 NPT in dotazione per gli ingressi del conduit inutilizzati, per mantenere il grado di protezione ambientale dell’involucro.

Precauzioni per la sostituzione:

Quando si sostituisce una sonda all’interno dell’alloggiamento 21000, assicurarsi che la sonda sostitutiva corrisponda alla “Lunghezza totale” del sistema originale (in genere 5 m o 9 m totali). Questa sonda da 0,5 m richiede un cavo di prolunga specifico per raggiungere il sensore Proximitor. L’uso di lunghezze non corrispondenti causerà errori di calibrazione nel monitor delle vibrazioni.

Domande frequenti sulla risoluzione dei problemi

D: Posso modificare sul campo la profondità di penetrazione?

A: No. La profondità di penetrazione (047 = 4,7 pollici) è impostata in fabbrica in base al manicotto interno e alla lunghezza della sonda. Tentare di modificarla comprometterebbe i limiti meccanici e la possibilità di regolazione del traferro.

D: Cosa fare se fuoriesce olio dalla testa dell’alloggiamento?

A: Ciò indica un guasto della tenuta interna o dell’O-ring tra il manicotto della sonda e il corpo dell’alloggiamento. Ispezionare gli O-ring per rilevare deterioramento o indurimento e sostituirli con kit di tenute originali Bently Nevada.

D: Come posso identificare un problema di messa a terra nell’alloggiamento 21000?

A: Se il segnale di vibrazione mostra interferenze a 50/60 Hz, verificare che l’alloggiamento sia collegato elettricamente alla carcassa della macchina e che la schermatura del cavo sia messa a terra solo sul lato Proximitor/Rack, per evitare anelli di massa.

D: La sonda 3300 XL all’interno dell’alloggiamento è sostituibile?

A: Sì. La sonda è un componente separato (opzione -28). Tuttavia, si raccomanda vivamente di sostituire la sonda con una avente esattamente lo stesso codice opzione, per mantenere le certificazioni per aree pericolose associate all’assieme.
