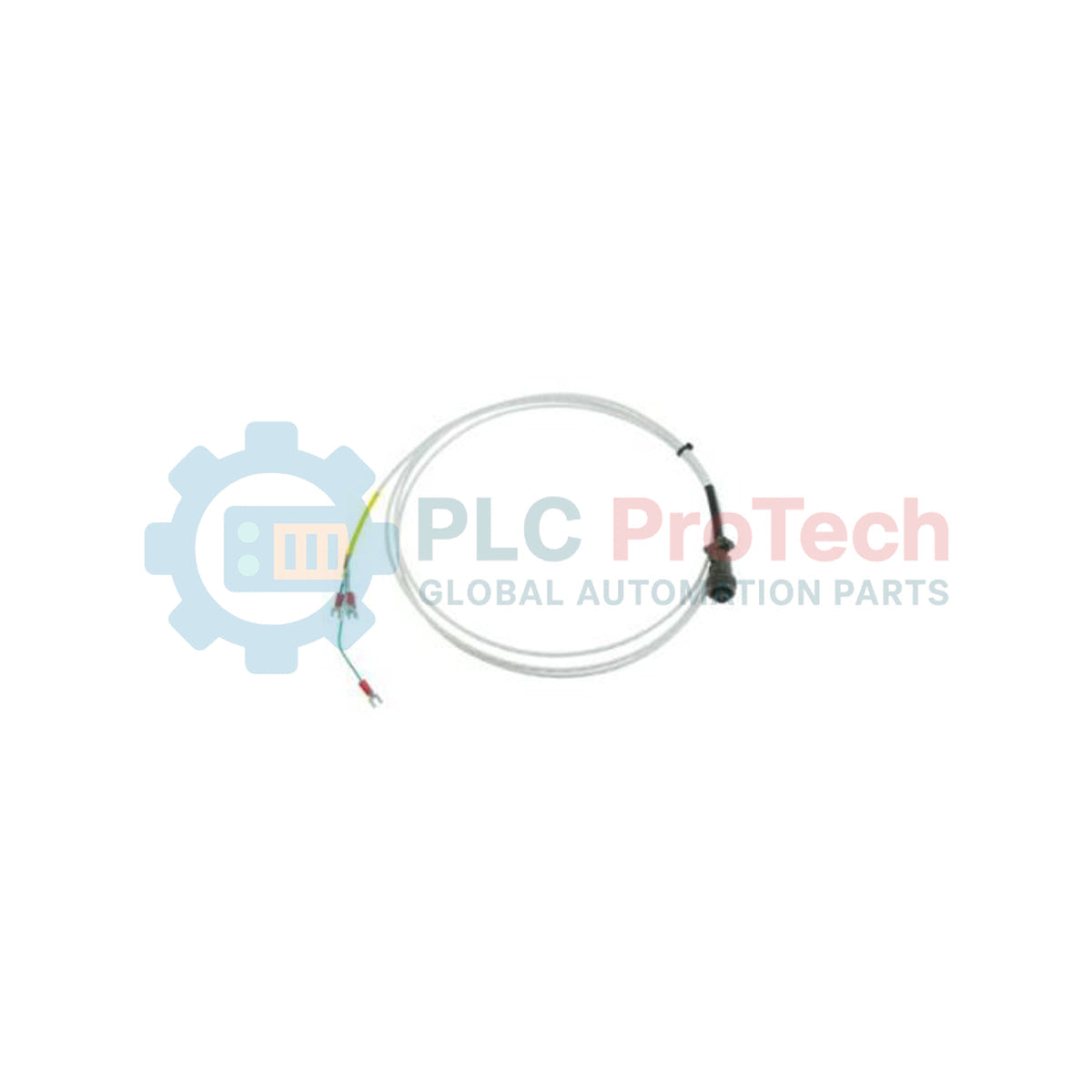

Sonda di prossimità Bently Nevada 3300 NSv 330904-XX-XX-10-02-CN (158268-00-34)

Panoramica del prodotto

Il Bently Nevada 330901-XX-XX-10-02-CN (numero di parte di progettazione 158268-00-34) è un trasduttore di prossimità a correnti parassite appartenente alla serie 3300 NSv. Il sistema NSv (Narrow Side View) è progettato specificamente per applicazioni in cui non è possibile utilizzare sonde standard da 8 mm a causa di vincoli di spazio fisico o di distanze di montaggio ridotte. Viene utilizzato prevalentemente per il monitoraggio delle vibrazioni e della posizione su alberi di piccolo diametro o all'interno di macchinari con accesso interno limitato, come compressori centrifughi, pompe ad alta velocità e turbine aeroderivative.

Questo modello specifico presenta una filettatura metrica M8 x 1 ed è dotato di un'armatura in acciaio inossidabile per una maggiore protezione meccanica del cavo coassiale. Il gruppo, con una lunghezza totale di 1.0 metro, termina con un connettore coassiale miniaturizzato ClickLoc. Il suffisso "CN" conferma la conformità alle omologazioni per aree pericolose specifiche del Paese, inclusa la certificazione NEPSI per il mercato cinese. Fornisce un'uscita lineare se abbinato a un sensore Proximitor 3300 NSv compatibile.

Configurazione tecnica

Informazioni per l'ordinazione

Per gli approvvigionamenti industriali è necessario indicare sia il numero modello sia il numero di parte di progettazione per garantire la corrispondenza esatta della configurazione.

Guida alla progettazione e all'installazione

Requisiti di montaggio e distanza:

La serie 3300 NSv è progettata per ridurre l'effetto di "vista laterale"; tuttavia, è ancora necessaria una distanza minima dai metalli circostanti per mantenere la linearità. Assicurarsi che la punta della sonda non sia incassata nella staffa di montaggio. Per le filettature M8 x 1, la coppia di serraggio consigliata è di 4.5 N·m (40 in·lb) per evitare deformazioni dell'alloggiamento o danni alla filettatura.

Protezione del cavo (armatura):

Questo modello è fornito con un'armatura in acciaio inossidabile. L'armatura protegge il nucleo coassiale da abrasioni e schiacciamento; tuttavia, non è a tenuta di fluidi. In ambienti con elevata esposizione a olio o sostanze chimiche, assicurarsi che il cavo armato sia ulteriormente protetto o instradato in modo che i liquidi non possano penetrare nel connettore ClickLoc.

Messa a terra e schermatura:

L'integrità del segnale dipende da una messa a terra a punto singolo. La schermatura del cavo di prolunga deve essere collegata a terra all'estremità del Proximitor (solitamente nel rack del monitor o nella scatola di giunzione locale). Assicurarsi che l'armatura della sonda non venga accidentalmente collegata a terra sull'involucro della macchina se la progettazione del sistema richiede messe a terra isolate.

Precauzioni per la sostituzione:

Il modello 158268-00-34 è una configurazione ingegneristica specifica. Quando si sostituisce una sonda esistente, verificare la lunghezza della parte non filettata e la lunghezza complessiva del corpo (indicate come XX-XX nella stringa d'ordine) per assicurarsi che la punta della sonda raggiunga l'albero target senza interferenze meccaniche.

Domande frequenti su manutenzione e risoluzione dei problemi

D: La sonda 3300 NSv può essere utilizzata con un Proximitor 3300 XL standard?

R: No. La sonda 3300 NSv deve essere abbinata a un Proximitor 3300 NSv. La bobina di rilevamento interna e la risposta in frequenza della serie NSv differiscono da quelle della serie 3300 XL e il loro abbinamento causerà notevoli errori di misurazione.

D: Qual è lo scopo del protettore del connettore ClickLoc?

R: Il protettore impedisce che il connettore coassiale miniaturizzato si allenti a causa delle vibrazioni della macchina e impedisce l'ingresso di contaminanti ambientali (polvere/olio) nel percorso del segnale. Deve essere sempre installato e posizionato correttamente.

D: Come si gestisce una tensione CC di gap instabile?

R: Una tensione di gap instabile indica spesso un collegamento allentato nella giunzione ClickLoc o l'ingresso di umidità. Scollegare il cavo, pulire i contatti con un detergente per componenti elettronici approvato e asciugarli accuratamente prima di ricollegarlo.

D: Qual è la calibrazione del materiale target?

A: Le sonde di prossimità Bently Nevada standard sono calibrate per l'acciaio AISI 4140. Se l'albero target è realizzato in una lega diversa, il fattore di scala (V/mm) cambierà e sarà necessario regolare il fattore di scala nel software del sistema di monitoraggio.
