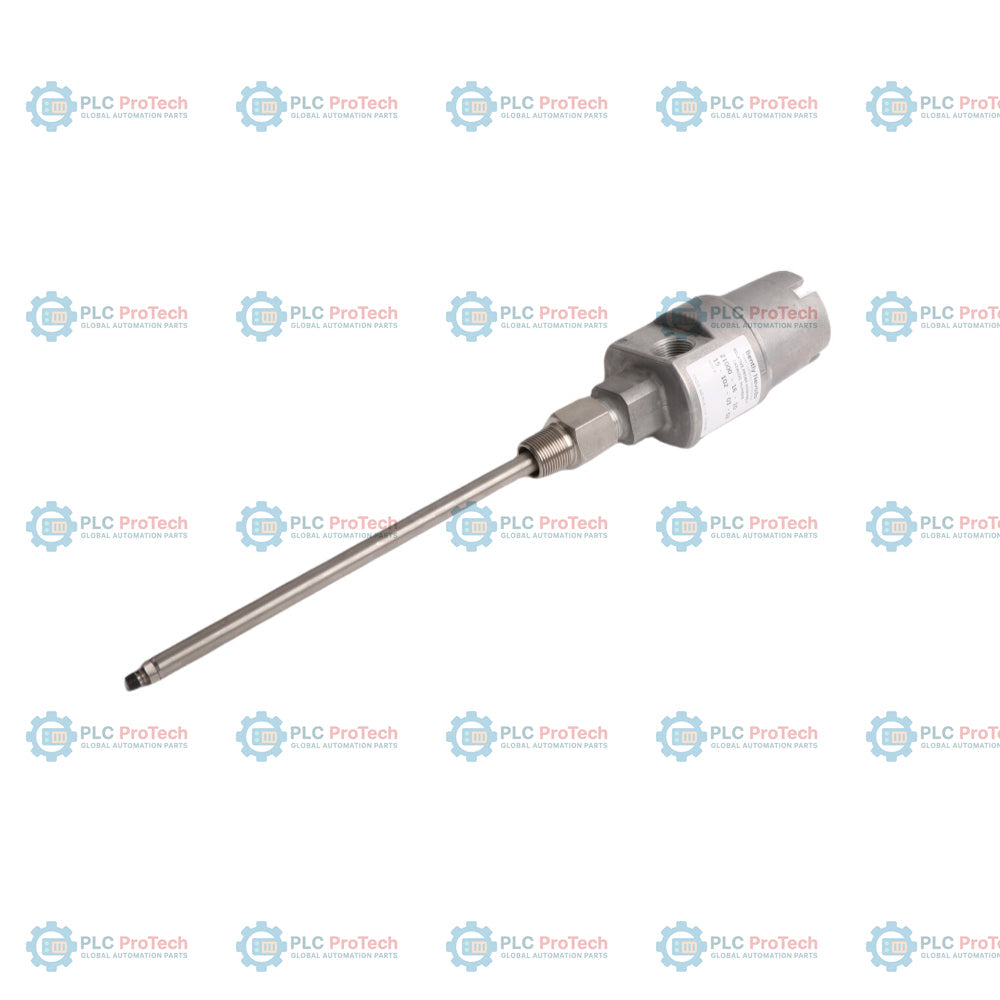

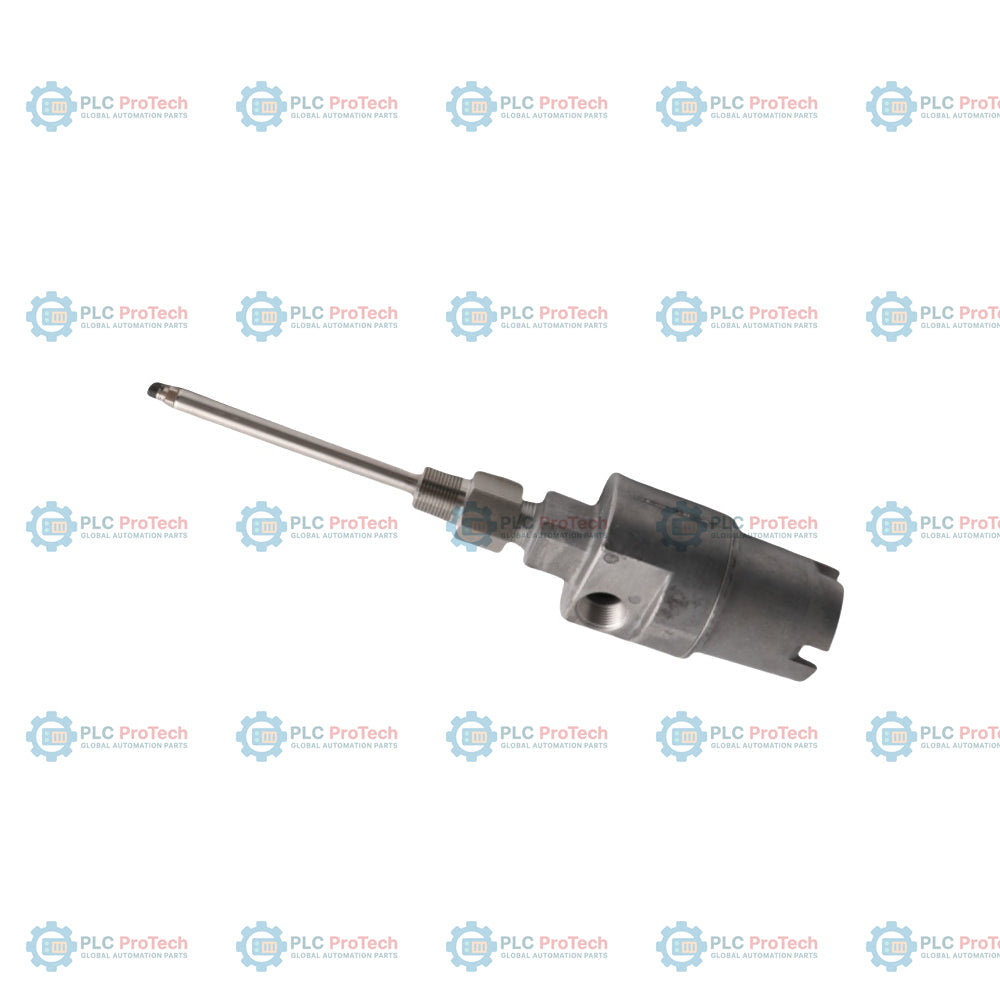

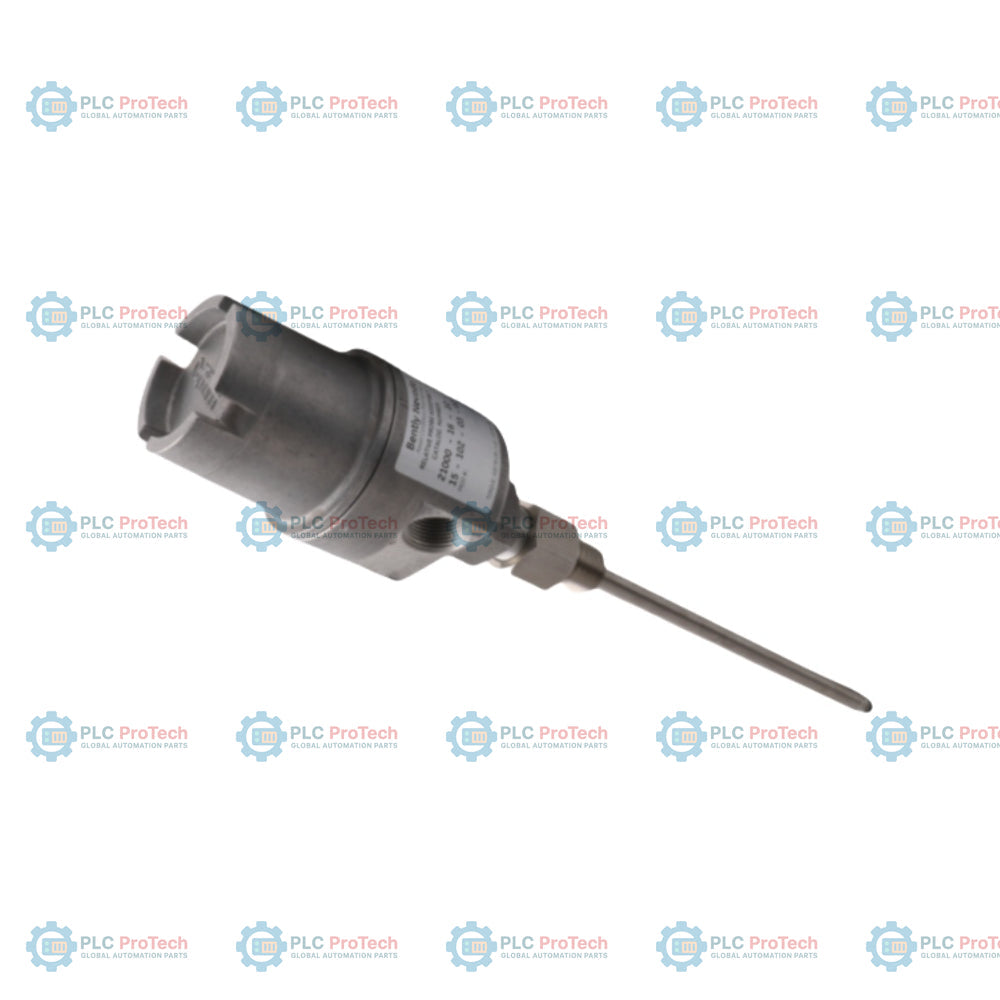

Bently Nevada 21000-28-05-00-057-04-02 Gruppo alloggiamento sonda di prossimità

Descrizione del sistema

Il 21000-28-05-00-057-04-02 è un sistema di alloggiamento industriale specializzato, progettato per facilitare il montaggio e la regolazione esterni dei sensori di prossimità. Questo gruppo alloggiamento è un componente fondamentale per la strumentazione di supervisione delle turbine (TSI) in settori quali la generazione di energia, il petrolio e il gas e il trattamento delle acque reflue. Utilizzando questo gruppo, gli ingegneri possono installare o sostituire le sonde di prossimità senza dover smontare i carter delle macchine o arrestare la produzione. Questa capacità di sostituzione a caldo è essenziale per gli asset ad alta disponibilità, come i compressori centrifughi e i motori di grandi dimensioni, per i quali ridurre al minimo i tempi di fermo rimane un obiettivo operativo primario. La struttura robusta garantisce la protezione della sonda interna dai contaminanti ambientali, mantenendo al contempo un allineamento preciso per un monitoraggio accurato delle vibrazioni e della posizione assiale.

Dettagli della configurazione

Il codice modello 21000-28-05-00-057-04-02 definisce una configurazione meccanica specifica, ottimizzata per la conformità alle aree pericolose e per una penetrazione intermedia:

• 28: Opzione sonda con connettore – Include una sonda 3300 XL da 8 mm con molteplici approvazioni di enti internazionali (ATEX, IECEx, CSA, ecc.).
• 05: Opzione lunghezza del cavo della sonda – Lunghezza del cavo di 0,5 metri (20 pollici).
• 00: Adattatore distanziatore – Nessun adattatore distanziatore incluso.
• 057: Penetrazione della sonda – Specifica una profondità di penetrazione totale di 5,7 pollici nel carter della macchina.
• 04: Opzione raccordi – Dotato esclusivamente di un tappo 3/4-14 NPT.
• 02: Opzione filettatura di montaggio – Filettatura standard 3/4-14 NPT per un fissaggio sicuro all'alloggiamento della macchina.

Specifiche delle prestazioni

Domande operative

Come si regola la distanza della sonda utilizzando l'alloggiamento della serie 21000?
La regolazione viene eseguita allentando il dado di bloccaggio interno della sonda all'interno dell'alloggiamento. È quindi possibile avvitare o svitare la sonda monitorando la tensione continua del gap sul sensore Proximitor. Una volta raggiunta la tensione target (in genere -10 VCC), la sonda viene bloccata in posizione e il coperchio dell'alloggiamento viene fissato.

Qual è il vantaggio della sonda con approvazioni multiple (opzione 28)?
La sonda dell'opzione 28 è certificata per l'uso in vari ambienti pericolosi in tutto il mondo. Ciò semplifica la gestione globale delle scorte, poiché un singolo codice prodotto è conforme agli standard nordamericani (CSA), europei (ATEX) e internazionali (IECEx) per la protezione antideflagrante e la sicurezza intrinseca.

Questo alloggiamento può essere utilizzato in applicazioni ad alta pressione?
L'alloggiamento 21000 è progettato per fornire una tenuta ambientale. Tuttavia, per applicazioni che comportano pressioni differenziali elevate, come le turbine a vapore ad alta pressione, si raccomanda di verificare i valori nominali di pressione dell'O-ring della sonda e del raccordo di montaggio NPT, per garantire un adeguato contenimento del processo.

Raccomandazioni per l'installazione

• Precisione della tensione del gap: Durante l'installazione, utilizzare sempre un multimetro digitale per impostare la tensione del gap. Per un sistema standard 3300 XL da 8 mm, l'intervallo operativo lineare è compreso tra -2 VCC e -18 VCC. Impostare il gap a circa -10 VCC garantisce che la sonda rimanga centrata nell'intervallo di misurazione.
• Protezione della filettatura: Applicare un composto antigrippante alle filettature di montaggio 3/4-14 NPT per prevenire il grippaggio, soprattutto durante l'installazione in carter di macchine in acciaio inossidabile. Assicurarsi che il composto sia compatibile con l'ambiente di processo, ad esempio in presenza di olio, vapore o sostanze chimiche.
• Gestione del cavo: Il cavo della sonda da 0,5 metri deve essere avvolto con cura all'interno dell'alloggiamento per evitare che venga schiacciato quando si installa il coperchio. Assicurarsi che il connettore coassiale miniaturizzato ClickLoc sia completamente inserito e protetto dall'umidità mediante le guarnizioni fornite.
• Integrità antideflagrante: Per mantenere le certificazioni per aree pericolose, verificare che tutti i raccordi NPT siano serrati alla coppia specificata e che il coperchio dell'alloggiamento sia completamente avvitato e bloccato. Qualsiasi modifica strutturale invaliderà le approvazioni di sicurezza.
