Descrizione

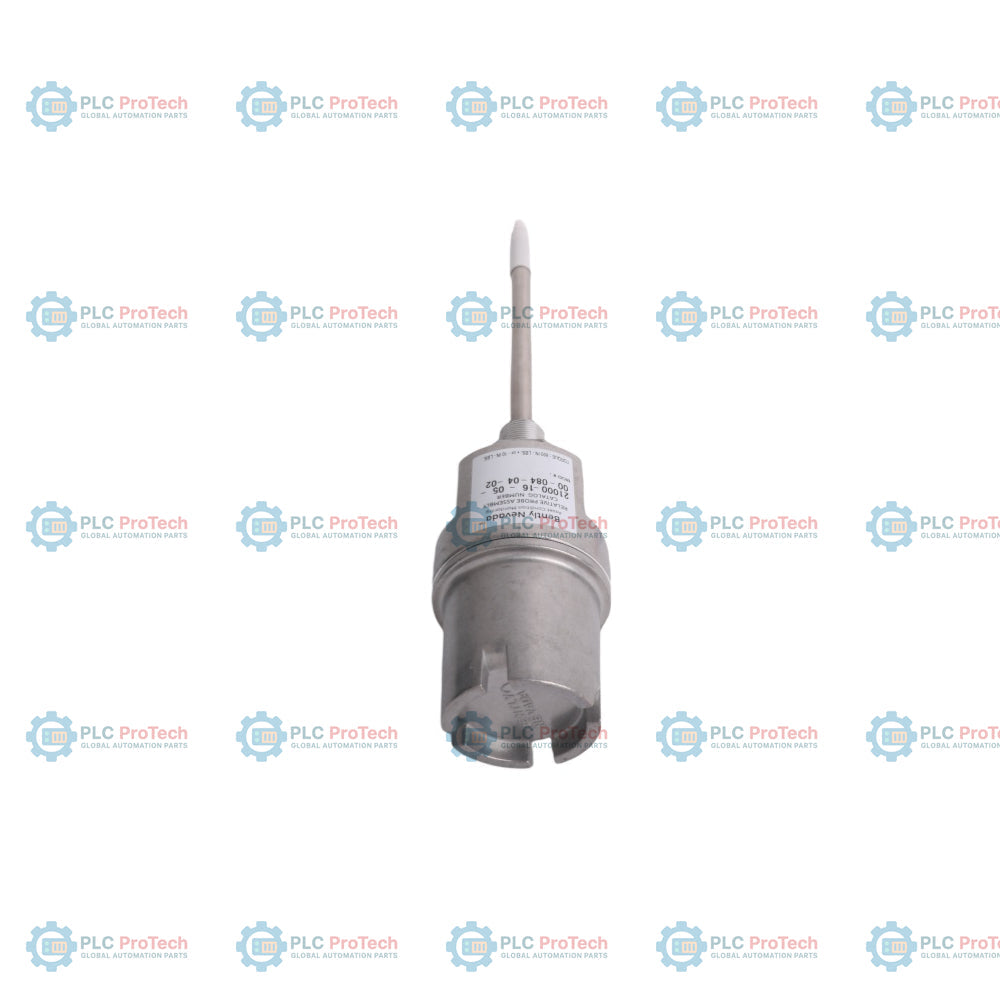

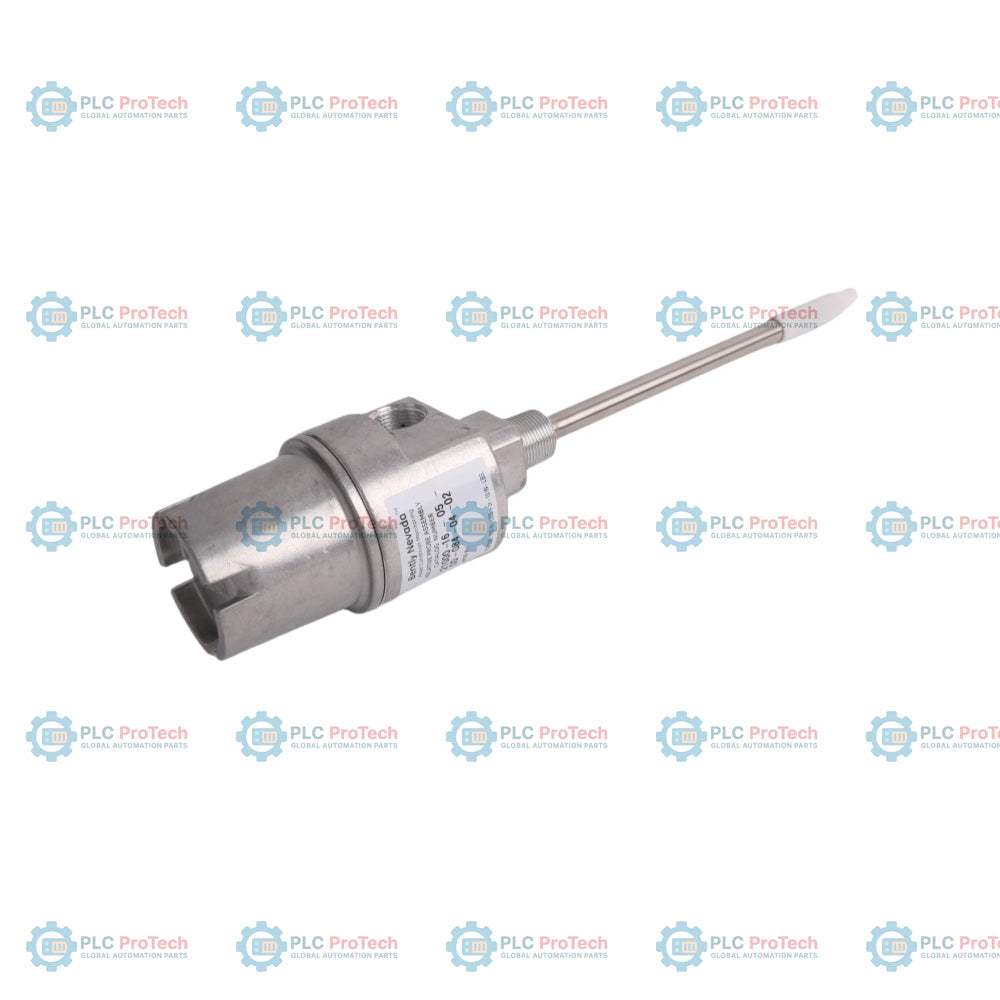

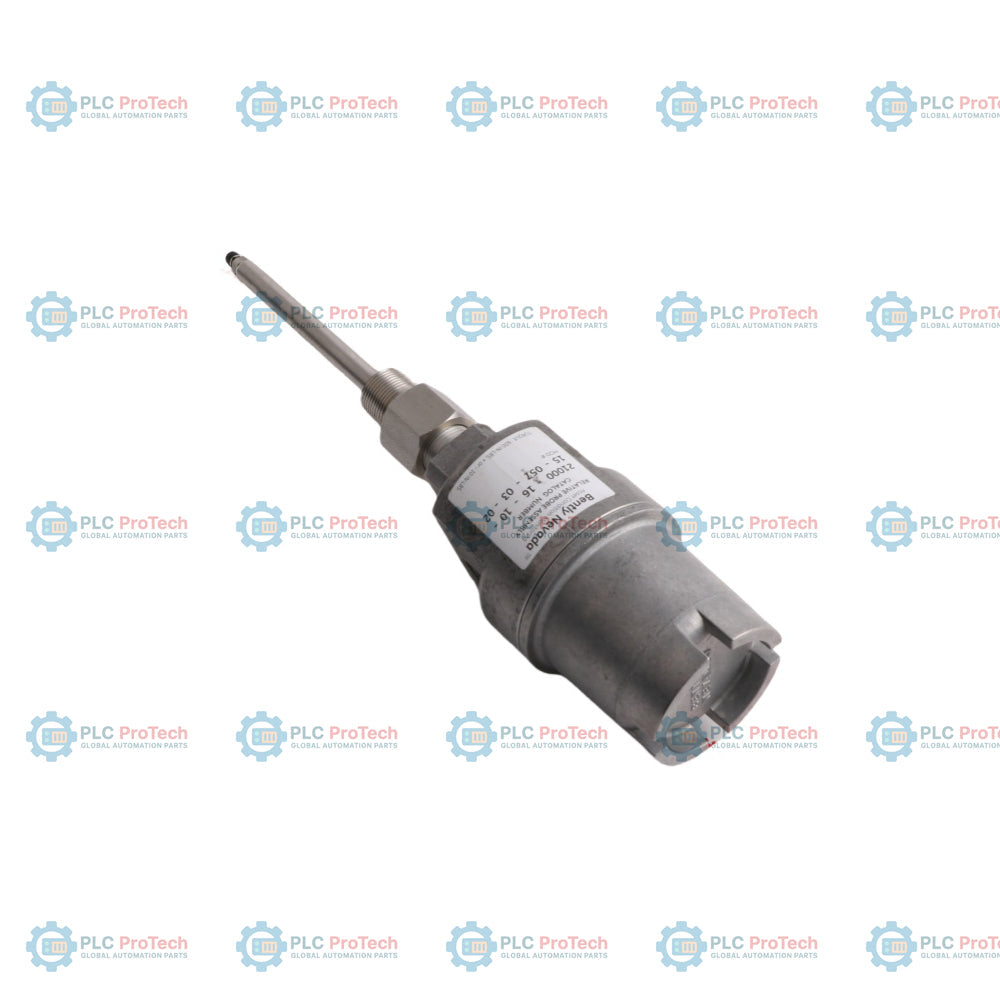

Il modello 21000-28-10-000-102-03-02 è un gruppo alloggiamento per sonda di prossimità interamente in metallo e montato esternamente, progettato da Bently Nevada per i sistemi di protezione dei macchinari industriali. Realizzato con un robusto corpo in alluminio e un resistente manicotto in acciaio inossidabile 304, questo gruppo consente l’accesso esterno sicuro alle sonde di prossimità e ai relativi cavi di prolunga. Include un coperchio bombato che si avvita saldamente al corpo dell’alloggiamento, porte filettate integrate per i collegamenti dei condotti, O-ring interni e una guarnizione filettata affidabile. Questa specifica configurazione integra una sonda 3300 XL da 8 mm con approvazioni per aree pericolose selezionabili, per fornire ingressi precisi da sensori a correnti parassite. L’intero gruppo è progettato per essere conforme al rigoroso standard 670 dell’American Petroleum Institute (API) per i sistemi di sensori montati esternamente, garantendo il monitoraggio continuo di parametri essenziali come la vibrazione e la posizione dell’albero nei macchinari industriali pesanti.

Caratteristiche

• L’accessibilità esterna consente di regolare il traferro e sostituire completamente la sonda senza richiedere complesse operazioni di smontaggio del carter della macchina.
• Il corpo in alluminio per impieghi gravosi, abbinato a un manicotto in acciaio inossidabile 304, offre un’eccezionale integrità meccanica in ambienti industriali difficili.
• Pienamente conforme allo standard 670 dell’American Petroleum Institute (API) per gli alloggiamenti delle sonde di prossimità montate esternamente.
• Gruppo strutturale completo, inclusi un coperchio bombato avvitabile, porte filettate per condotti, doppi O-ring e guarnizioni filettate dedicate.
• Filettatura di montaggio progettata con 5-7 filetti completi per aumentare significativamente la resistenza strutturale all’installazione e la rigidezza complessiva.

Applicazioni

• Monitoraggio esterno delle vibrazioni e della posizione su turbine a gas e a vapore
• Protezione delle apparecchiature rotanti per il trattamento degli idrocarburi e nelle raffinerie di petrolio
• Monitoraggio dell’albero di compressori centrifughi e pompe ad alta pressione
• Monitoraggio del percorso dei cuscinetti di grandi motori elettrici e generatori industriali
• Monitoraggio di ventilatori e soffianti per impieghi gravosi nelle centrali elettriche

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

• Ispezione del manicotto: Prima di completare l’installazione, verificare che la lunghezza totale del manicotto non introduca sollecitazioni meccaniche. Lunghezze del manicotto superiori a 304 mm (12 pollici) richiedono un supporto secondario per ridurre le vibrazioni eccessive.
• Intervallo di penetrazione: Utilizzare l’intervallo di regolazione dinamica dell’Opzione D, che fornisce 13 mm (+/- 0.5 in) di corsa assiale per impostare con precisione la distanza target.
• Controalesatura dell’alloggiamento: Per lunghezze di penetrazione della sonda progettate tra 1,0 e 2,0 pollici, considerare una controalesatura locale nell’alloggiamento della macchina per ridurre al minimo interferenze indesiderate di prossimità nella vista laterale o posteriore.
• Gestione dei cavi: Sistemare con cura il cavo interno della sonda durante la chiusura dell’involucro. Evitare anse eccessive del cavo all’interno del corpo principale dell’alloggiamento, per eliminare completamente eventuali danni quando si riavvita il coperchio a cupola principale in posizione.
• Protezione ambientale: Durante l’installazione sul campo, assicurarsi che tutti gli O-ring e le guarnizioni filettate strutturali associate siano correttamente allineati e integri, per mantenere la capacità di tenuta strutturale di tipo 4.

Conformità e certificazioni

• RoHS: Conforme alla direttiva della Comunità Europea: Direttiva ROHS 2011/65/UE.
• Standard di settore: Pienamente conforme allo standard 670 dell’American Petroleum Institute (API).
• Sicurezza dell’involucro: Certificato come involucro CSA di tipo 4.
