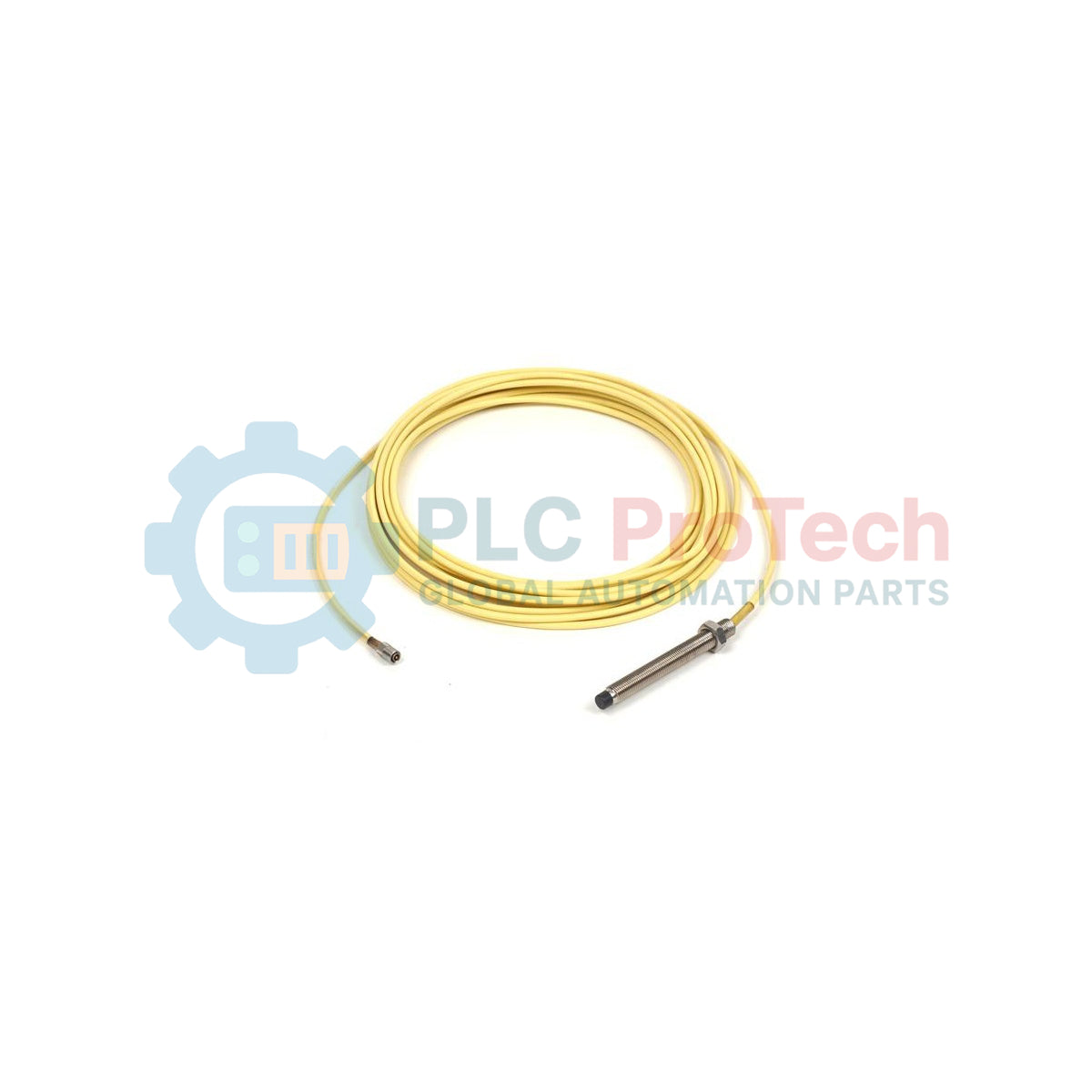

Bently Nevada 21504-012-028-10-02 Sonda di prossimità della serie 3300

Descrizione

Progettato per misurazioni ad alta precisione, senza contatto, dello spostamento e delle vibrazioni, il modello 21504-012-028-10-02 rappresenta una soluzione industriale affidabile per il monitoraggio di macchinari rotanti critici. Questa sonda di prossimità da 8 mm opera come parte di un classico sistema di trasduttori a correnti parassite, fornendo dati continui sul movimento dinamico dell'albero ai sistemi di protezione dei macchinari.

La configurazione del sensore presenta un corpo filettato standard 3/8-24, con una sezione non filettata di 1,2 pollici e una lunghezza totale del corpo di 2,8 pollici. Include un cavo coassiale integrato da 1,0 metri terminato con un connettore coassiale maschio miniaturizzato, progettato per interfacciarsi senza problemi con cavi di prolunga standard e sensori Proximitor. Realizzata per resistere ad ambienti industriali difficili, questa sonda garantisce una calibrazione costante e lineare nell'intero intervallo di misurazione attivo.

Caratteristiche

• Diametro standard della punta della sonda di 8 mm per misurazioni su macchinari industriali.
• Corpo della custodia robusto e filettato 3/8-24 UNF-2A.
• Opzione con lunghezza della custodia non filettata di 1,2 pollici per una regolazione precisa della distanza meccanica.
• Lunghezza complessiva della custodia di 2,8 pollici, adatta ai profili standard delle carcasse dei macchinari.
• Cavo coassiale flessibile da 1,0 metri con connettore maschio miniaturizzato.
• Configurazione del cavo non corazzata, ottimizzata per la posa in canaline strutturate.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Rilevamento dello spostamento radiale di compressori ed espansori industriali.
• Analisi del movimento dinamico dell'albero delle pompe di alimentazione delle caldaie.
• Monitoraggio del cuscinetto reggispinta e dello spessore del film d'olio dei generatori idroelettrici.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Impegno della filettatura e montaggio: Serrare manualmente la sonda nel foro di montaggio filettato, quindi bloccarla saldamente in posizione con un controdado una volta calibrata la distanza. Non superare i valori di coppia standard per la bulloneria 3/8-24 in ottone o acciaio inossidabile.
• Calibrazione della distanza dal bersaglio: Regolare la distanza elettrica utilizzando un voltmetro digitale collegato all'uscita del Proximitor. Calibrare al centro dell'intervallo lineare (in genere una tensione di polarizzazione da -10 Vcc a -12 Vcc, che rappresenta una distanza di circa 40-50 mil).
• Distanza laterale: Mantenere un diametro minimo del controforo e una distanza laterale dalle parti metalliche conduttive circostanti per evitare interferenze dovute alla visualizzazione laterale ed errori di calibrazione.
• Protezione del cavo: Instradare il cavo coassiale attraverso una canalina dinamica oppure fissarlo con morsetti per evitare oscillazioni, schiacciamenti o un'eccessiva usura meccanica nelle aree soggette a forti vibrazioni.
