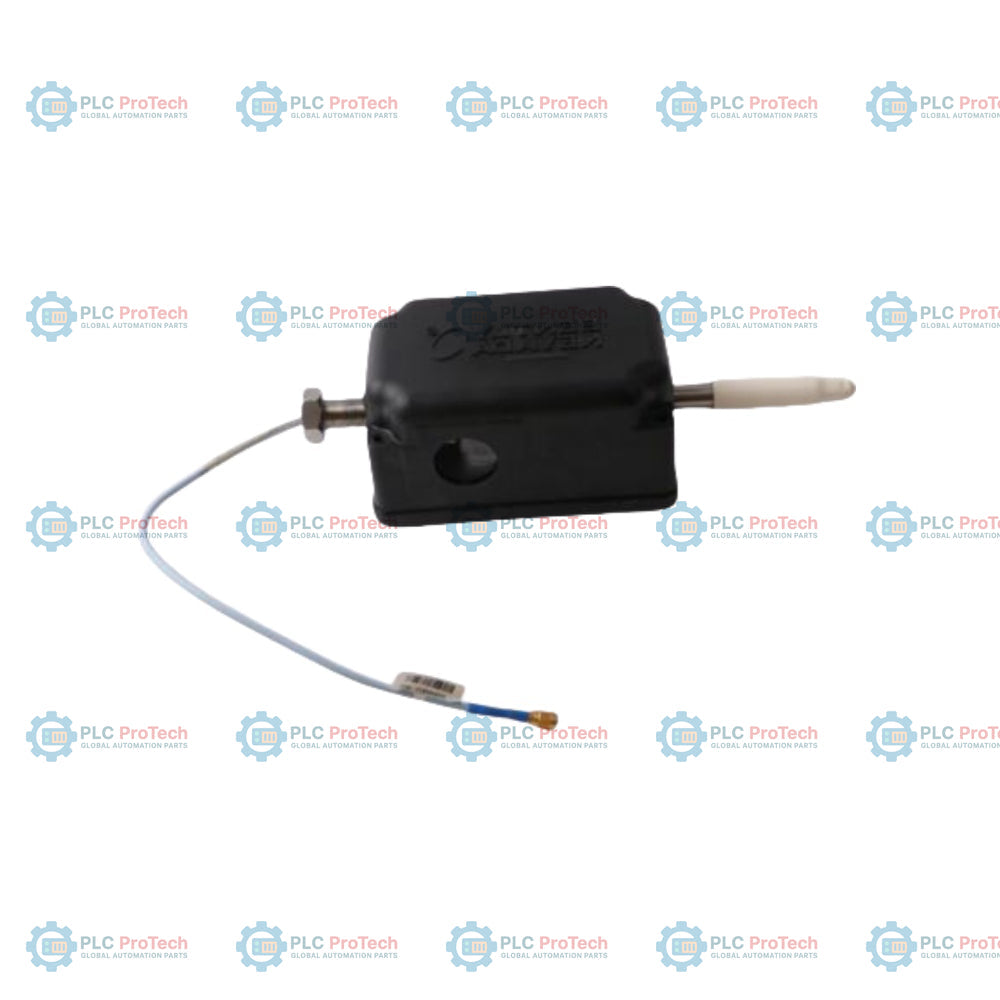

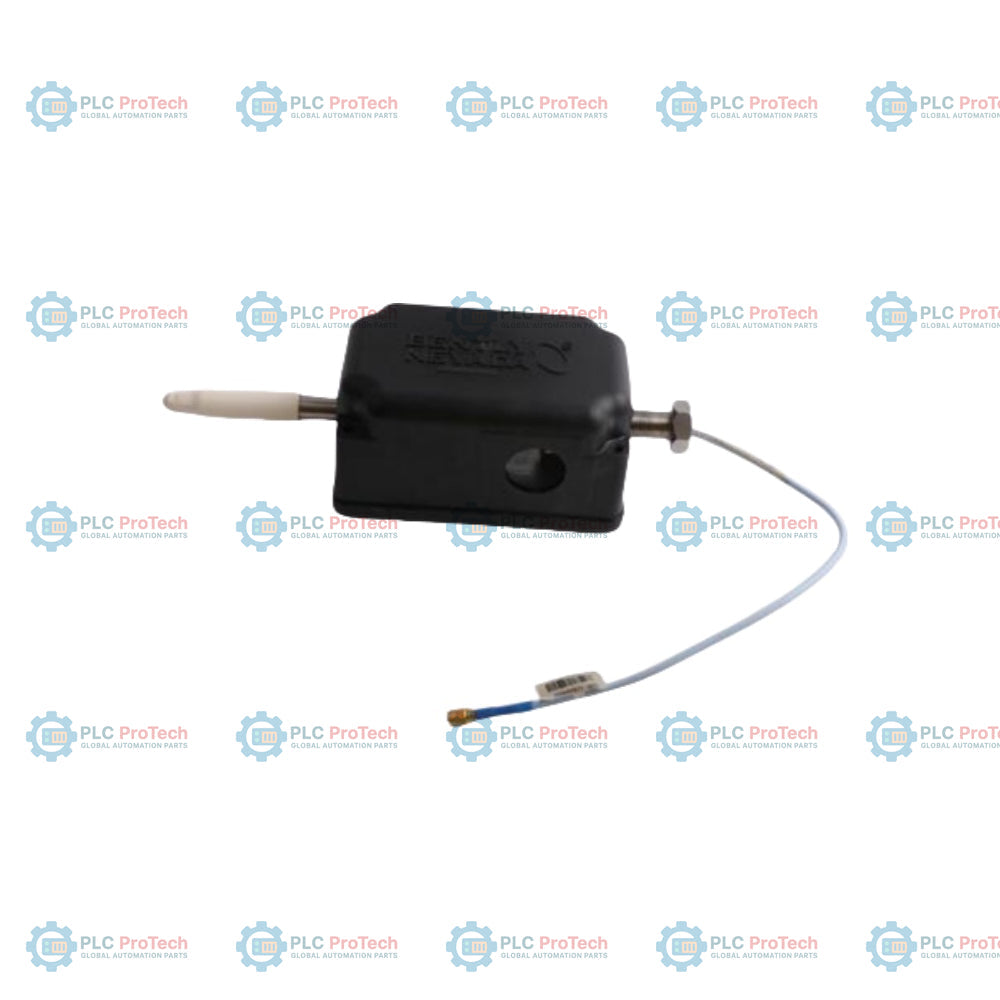

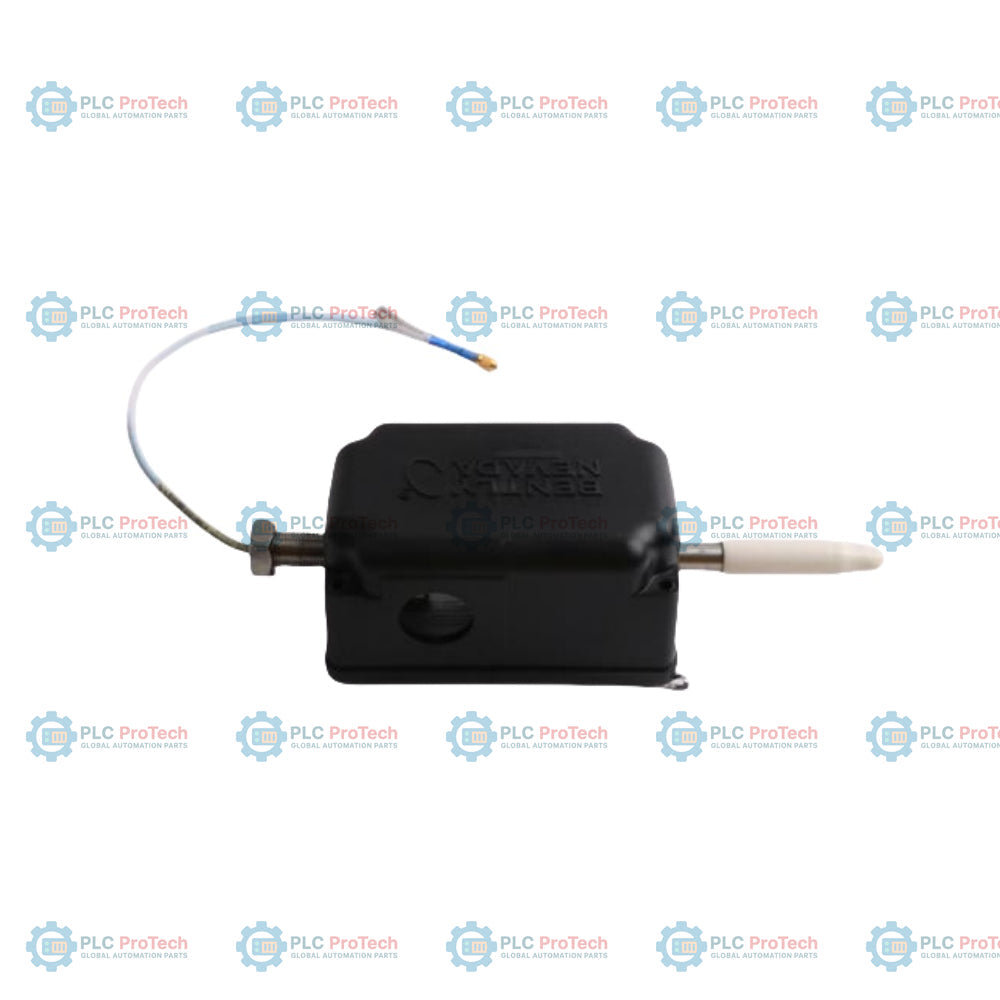

Bently Nevada 31000-16-05-00-063-03-02 Gruppo alloggiamento per sonda di prossimità inglese

Descrizione

L'opzione 16 (sonda XL 3300 da 8 mm) e l'opzione 02 (filettatura di montaggio 3/4-14 NPT) specificano questa configurazione del gruppo alloggiamento della sonda di prossimità in unità imperiali — 31000-16-05-00-063-03-02. Offre una solida protezione meccanica e ambientale per la sonda di prossimità preinstallata e il collegamento al relativo cavo di prolunga. Questo design con montaggio esterno consente di sostituire comodamente la sonda e regolare il gioco dall'esterno dell'involucro della macchina, senza richiedere lo smontaggio dei macchinari rotanti.

Questa configurazione specifica integra una sonda XL 3300 da 8 mm con un cavo da 0,5 m (opzione 05) e presenta una lunghezza di penetrazione della sonda di 6,3 pollici (opzione 063) senza adattatore distanziale (opzione 00). Il gruppo è dotato di una base dell'alloggiamento termoplastica in solfuro di polifenilene (PPS) rinforzato con fibra di vetro e resistente alla corrosione, di un manicotto esterno in acciaio inossidabile e include un riduttore in acciaio inossidabile da 3/4-14 a 1/2-14 NPT insieme a un pressacavo con gommini (opzione 03), per creare un ingresso cavo altamente sicuro e sigillato.

Caratteristiche

• L'opzione 16 integra una sonda di prossimità XL 3300 da 8 mm nel gruppo del manicotto.
• L'opzione 05 indica una lunghezza del cavo della sonda di 0,5 m (20 pollici) per il collegamento diretto al cavo di prolunga.
• L'opzione 00 specifica l'assenza di un adattatore distanziale e prevede il montaggio diretto del manicotto della sonda sull'involucro della macchina.
• L'opzione 063 garantisce una profondità precisa di penetrazione della sonda di 6,3 pollici (160 mm) nell'involucro della macchina.
• L'opzione 03 include un riduttore in acciaio inossidabile da 3/4-14 a 1/2-14 NPT e un pressacavo con tre misure di gommini.
• L'opzione 02 utilizza una filettatura di montaggio standard 3/4-14 NPT per l'installazione del manicotto esterno.
• Pienamente conforme allo standard 670 dell'American Petroleum Institute (API) per il montaggio di trasduttori esterni.
• La struttura termoplastica in solfuro di polifenilene (PPS) ad alta resistenza offre un'eccellente resistenza agli agenti chimici e alla corrosione.

Applicazioni

• Configurazioni con sonde di prossimità montate radialmente su macchinari industriali rotanti.
• Monitoraggio delle vibrazioni radiali dell'albero e misurazioni del riferimento di fase Keyphasor.
• Protezione delle sonde di prossimità e dei protettori dei connettori in ambienti difficili con presenza di petrolio, gas, vapore e sostanze chimiche.
• Impianti di generazione elettrica, impianti petrolchimici e stazioni di compressione per petrolio e gas che richiedono l'accesso all'involucro esterno della sonda.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: montare il manicotto esterno direttamente nel carter della macchina utilizzando la filettatura di montaggio 3/4-14 NPT (Opzione 02). Assicurarsi che la tenuta sia ermetica e resistente alla pressione.
• Instradamento del cavo: far passare il cavo della sonda attraverso il riduttore in acciaio inossidabile 3/4-14 a 1/2-14 NPT fornito e il pressacavo di tenuta utilizzando il gommino della misura appropriata (1/8 to 3/16, 1/4 to 5/16, o 5/16 to 3/8 inches).
• Regolazione del manicotto: il manicotto di penetrazione della sonda ha un intervallo di regolazione di +/-0.5 in (+/-13 mm) per consentire una regolazione precisa della distanza della sonda prima di bloccare il dado di ritenuta.
• Supporto meccanico: se la lunghezza totale di distanziamento e penetrazione supera 12 in (305 mm), si consiglia un supporto aggiuntivo del manicotto vicino alla sonda per prevenire la risonanza.
• Coppia: serrare il dado di ritenuta alla coppia consigliata di 29.4 N-m (260 in-lb) per mantenere la tenuta a pressione dell'involucro.

Conformità e certificazioni

• API 670: pienamente conforme ai requisiti di progettazione API 670 per alloggiamenti esterni delle sonde di prossimità.
• Aree pericolose: adatto all'uso in applicazioni in aree pericolose a sicurezza intrinseca se installato con un sistema di trasduttori approvato e barriere appropriate.
• Certificazione d'impatto: testato all'impatto da BASEEFA (4 Joule a temperature estreme) e da CSA (7 Joule a temperatura ambiente).
