Bently Nevada

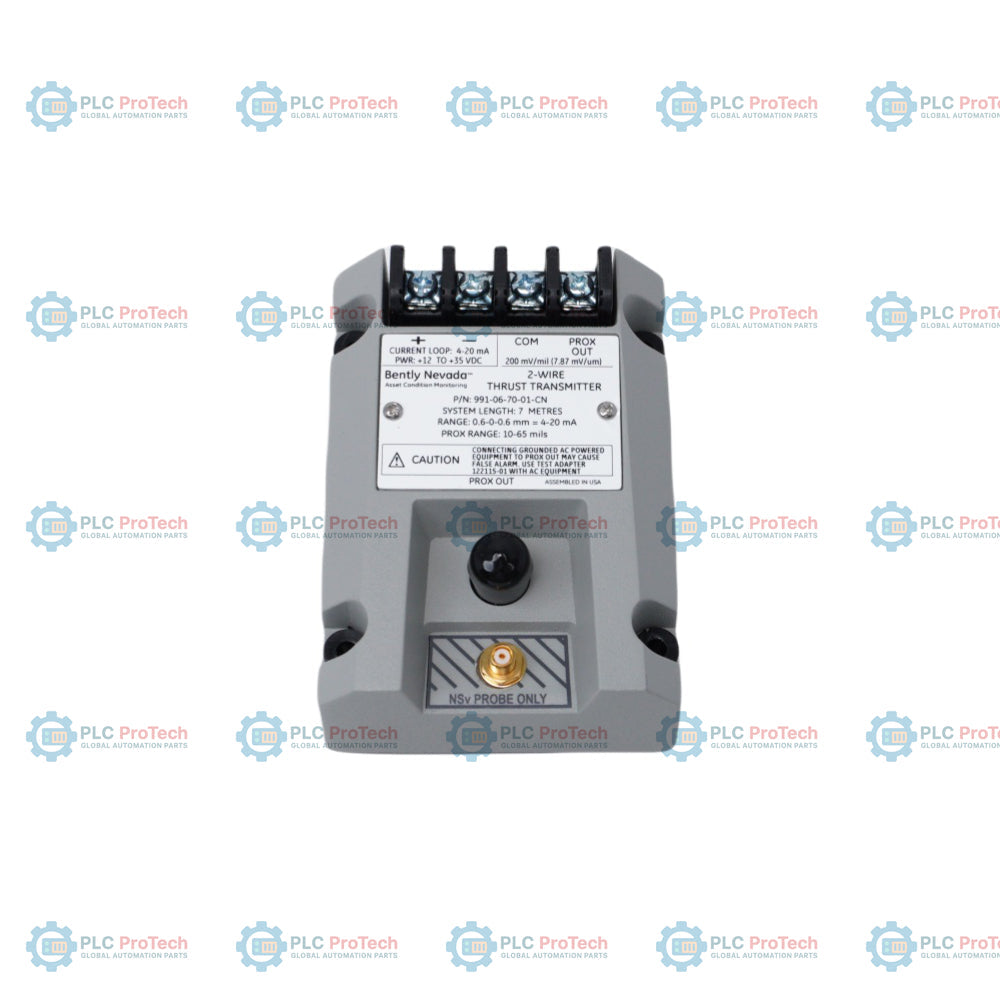

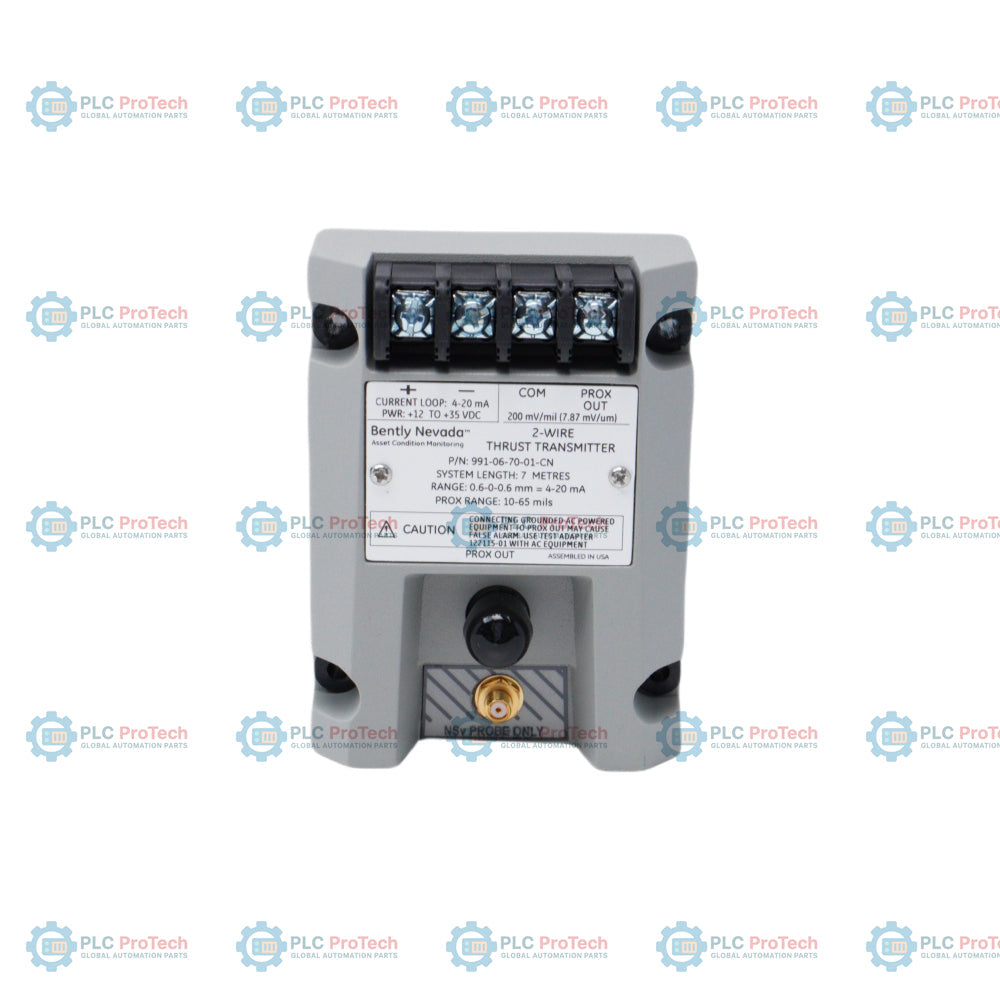

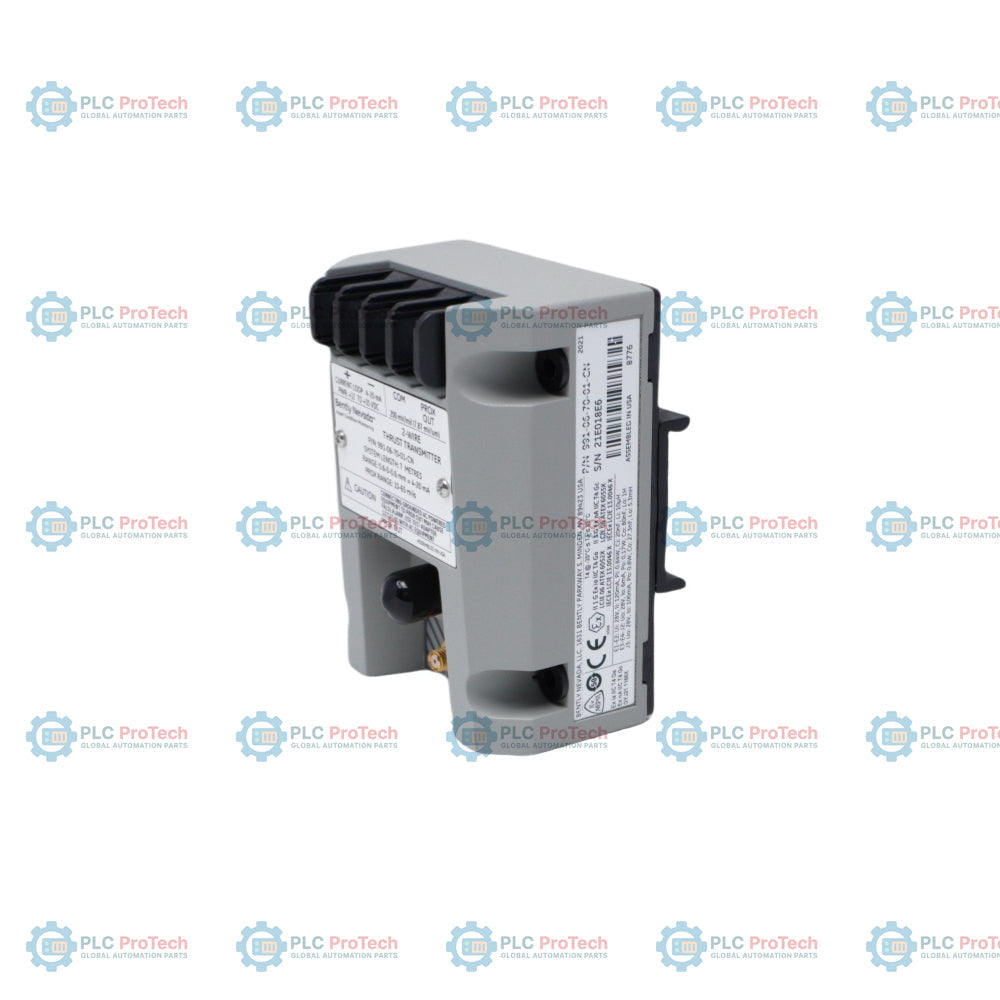

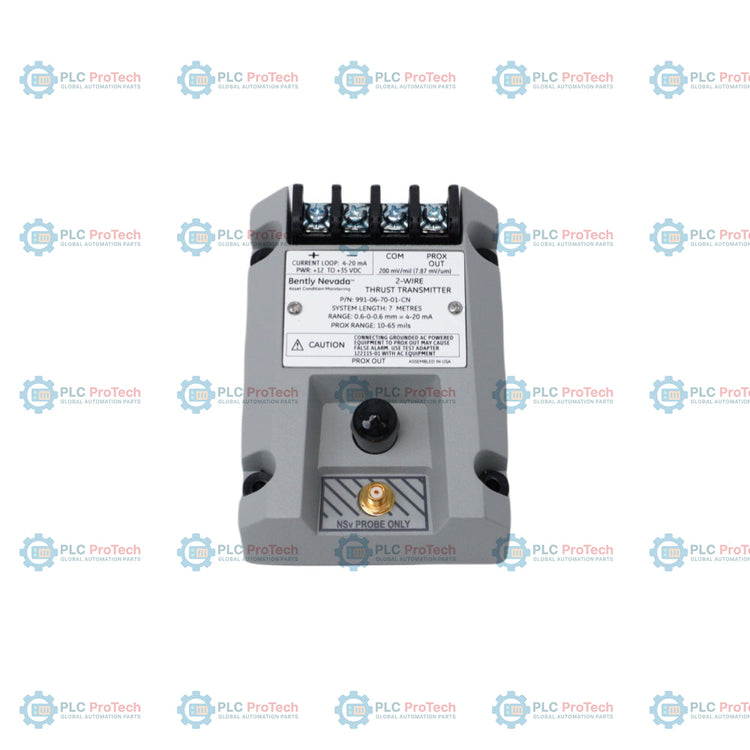

Bently Nevada 991-06-70-02-01 Trasmettitore di spinta

SKU 991-06-70-02-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada
  • Product No.: 991-06-70-02-01
  • Origin United States
  • Product Type: Trasmettitore di spinta
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.43 kg
  • Dimensions: 25.4 mm width x 112 mm height x 99 mm depth
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 991-06-70-02-01 Trasmettitore di spinta

Quantità

Product Description

Descrizione

Il Bently Nevada 991-06-70-02-01 è un trasmettitore di spinta a 2 fili alimentato dal loop, progettato per elaborare i segnali provenienti da un sistema con sonda di prossimità per misurare la posizione assiale dell'albero o lo spostamento della spinta nei macchinari rotanti. Questo dispositivo condiziona il segnale grezzo in un'uscita analogica standard da 4 a 20 mA proporzionale al movimento totale del bersaglio. È progettato per interfacciarsi direttamente con sistemi di controllo come architetture PLC o DCS senza richiedere un rack di monitoraggio separato, offrendo una configurazione conveniente per la protezione di macchinari critici. L'unità è ottimizzata per l'integrazione con trasduttori di prossimità compatibili, garantendo un monitoraggio accurato e ad alta velocità dello spostamento assiale in ambienti industriali.

Caratteristiche

  • Il design a 2 fili alimentato dal loop semplifica il cablaggio sul campo e riduce i costi di installazione.
  • L'uscita analogica diretta da 4 a 20 mA si interfaccia perfettamente con i sistemi PLC e DCS.
  • Il principio di misurazione senza contatto a correnti parassite garantisce affidabilità a lungo termine.
  • Il connettore BNC dedicato fornisce un segnale di tensione grezzo bufferizzato per la diagnostica.
  • Il design compatto installabile su guida DIN consente di risparmiare spazio nell'armadio di controllo.

Applicazioni

  • Monitoraggio dello spostamento della spinta assiale sui compressori centrifughi
  • Monitoraggio della posizione assiale del rotore di turbine a vapore e a gas
  • Monitoraggio dell'albero delle pompe di alimentazione delle caldaie
  • Valutazione dell'usura del cuscinetto reggispinta di riduttori industriali
  • Posizionamento dell'albero di ventilatori e soffianti ad alta velocità

Informazioni per l'ordine

  • 991: Trasmettitore di spinta
  • 06: Compatibilità con la sonda di prossimità 3300 XL da 8 mm con intervallo lineare di 1,0 mm
  • 70: Opzione con lunghezza del sistema di 7,0 metri
  • 02: Opzione di montaggio su guida DIN da 35 mm
  • 01: Opzione con omologazioni multiple (ATEX, IECEx, CSA)

Specifiche tecniche

Parametro Specifica
Produttore Bently Nevada
Paese di origine Stati Uniti
Tipo di prodotto Trasmettitore di spinta
Segnale di uscita Da 4 a 20 mA CC
Requisiti di alimentazione Da 17 a 30 VCC
Fattore di scala 4 mA/mm (o calibrazione equivalente basata sui mil)
Intervallo di temperatura di esercizio Da -35 a +85 gradi Celsius
Intervallo di temperatura di stoccaggio Da -40 a +100 gradi Celsius
Materiale dell'alloggiamento Acciaio zincato o polimero speciale
Tipo di montaggio Montaggio su guida DIN da 35 mm
Peso stimato 0,43 kg
Dimensioni Larghezza 25,4 mm x altezza 112 mm x profondità 99 mm

Collegamenti/interfacce

Pin del connettore Funzione
+4-20mA / +VTX Ingresso positivo dell'alimentazione/della corrente di loop
-4-20mA / -VTX Ritorno negativo dell'alimentazione/della corrente di loop
PROX Morsetto di ingresso del segnale della sonda di prossimità
COM Morsetto di riferimento comune
SHLD Morsetto di schermatura/messa a terra
Presa BNC Uscita di tensione grezza bufferizzata (10,2 mV/micrometro)

Linee guida per l'installazione

  • Montaggio su guida DIN: Agganciare saldamente il trasmettitore a una guida DIN da 35 mm collegata a terra, all'interno di un involucro con grado di protezione IP54 o superiore, per proteggerlo dall'ingresso di polvere e acqua.
  • Collegamento delle schermature: collegare le schermature dei cavi del trasduttore al terminale SHLD del trasmettitore e assicurarsi che la schermatura del loop di controllo sia collegata a terra solo sul lato DCS/PLC.
  • Regolazione del gap della sonda: assicurarsi che la sonda di prossimità associata sia regolata meccanicamente sulla tensione corrispondente al punto medio del proprio intervallo prima di calibrare il punto zero da 4 a 20 mA.
  • Instradamento dei cavi: separare i cavi della sonda di prossimità in ingresso dai cavi del loop di corrente in uscita e dalle linee CA ad alta tensione, per prevenire l'accoppiamento del rumore magnetico.
  • Polarità dell'alimentazione: verificare la polarità della tensione del loop prima di alimentare il dispositivo, per prevenire danni ai diodi di protezione interni.

Conformità e certificazioni

  • ATEX
  • IECEx
  • CSA

Domande frequenti

Qual è la funzione principale di questo trasmettitore?

Converte i segnali grezzi della sonda di prossimità in un loop di corrente proporzionale da 4 a 20 mA per il monitoraggio dello spostamento assiale dell'albero.

Questo dispositivo richiede un sistema di monitoraggio separato montato su rack?

No, è progettato per inviare i dati direttamente a un PLC o a un DCS, eliminando la necessità di monitor dedicati montati su rack.

Come raccolgono gli ingegneri i dati grezzi dinamici sulle vibrazioni da questa unità?

Un jack BNC sul pannello frontale consente l'accesso locale al segnale dinamico non condizionato tramite i comuni acquisitori portatili di dati.

Quale tensione del loop è necessaria per alimentare correttamente l'unità?

Il trasmettitore funziona in modo efficiente entro un intervallo standard di tensione di alimentazione del loop compreso tra 17 e 30 VCC.

È possibile montare questa unità direttamente sull'alloggiamento della macchina?

Deve essere installato in una scatola di giunzione da campo protetta o in un quadro di controllo, per ridurre al minimo l'esposizione alle alte temperature e alle vibrazioni eccessive.

Cosa succede se la polarità del loop viene invertita accidentalmente durante il cablaggio?

La protezione interna contro l'inversione di polarità previene i danni ai componenti, ma l'unità non emetterà un segnale di corrente finché il problema non sarà corretto.

È necessaria la calibrazione durante l'installazione iniziale?

L'hardware viene calibrato in fabbrica per lunghezze di sistema e tipi di sonda specifici; durante l'installazione è necessario solo verificare il gap.

È possibile collegare un sistema con sonda da 5 metri a un'opzione di trasmettitore da 7,0 metri?

No, la mancata corrispondenza tra le opzioni relative alla lunghezza del sistema causerà notevoli errori di linearità e comprometterà la precisione dell'uscita.

Qual è il significato dell'opzione del suffisso per approvazioni multiple?

Certifica il trasmettitore per l'installazione in specifiche aree pericolose secondo le linee guida ATEX, IECEx e CSA, se installato con barriere.

Come si deve gestire il rumore elettrico proveniente dagli azionamenti a frequenza variabile?

Assicurarsi che tutte le schermature siano integre, adeguatamente isolate dalla massa della macchina e collegate esclusivamente alla barra comune dello strumento prevista.

Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
