Gruppi alloggiamento sonda di prossimità metrici Bently Nevada 32000-28-05-05-110-03-02

Descrizione

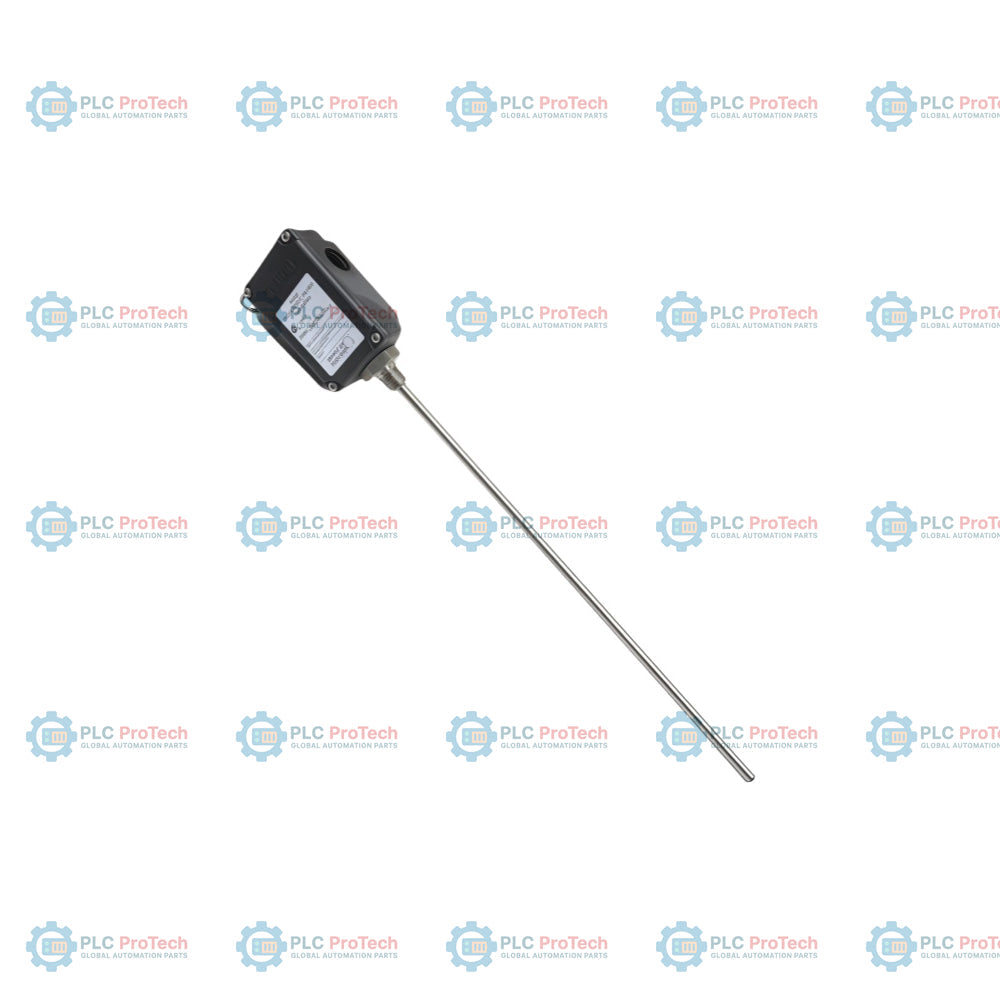

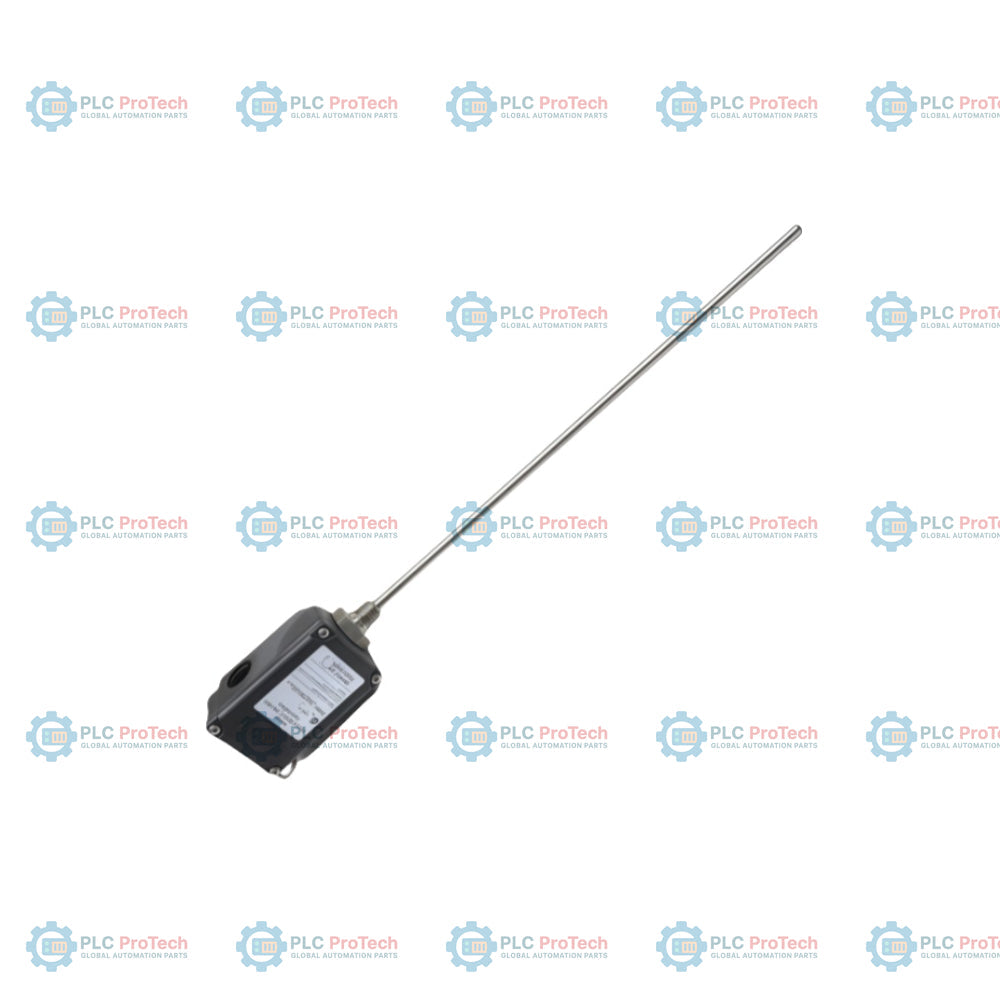

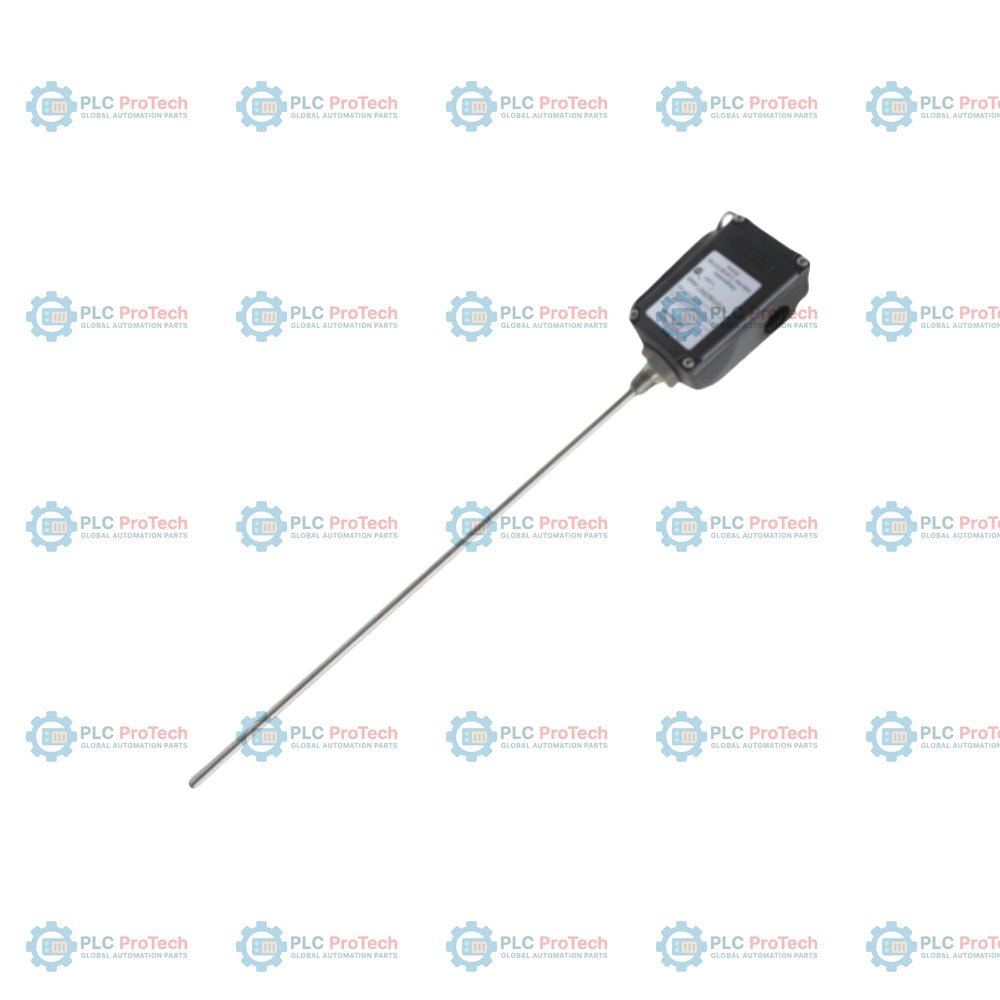

32000-28-05-05-110-03-02: gruppo alloggiamento sonda di prossimità metrico Bently Nevada con sonda di prossimità 3300 XL da 8 mm integrata e molteplici omologazioni per aree pericolose (opzione 28), lunghezza del cavo della sonda di 0,5 m (opzione 05), lunghezza dell'adattatore distanziatore di 50 mm (opzione 05), profondità di penetrazione della sonda di 110 mm (opzione 110), raccordi M20 con presa di tenuta del cavo per cavi armati della sonda (opzione 03) e filettatura di montaggio 3/4-14 NPT (opzione 02).

Questo alloggiamento consente l'accesso esterno alla sonda di prossimità e al relativo cavo di prolunga, permettendo di regolare comodamente il gap o sostituire la sonda senza smontare il carter del macchinario. Realizzato in materiale termoplastico a base di solfuro di polifenilene (PPS) ad alta resistenza, rinforzato con fibra di vetro e fibre conduttive, il gruppo offre un'elevata resistenza fisica e chimica. Altri componenti, come il manicotto esterno e le viti esterne, sono realizzati in acciaio inossidabile AISI 303 e AISI 304 resistente alla corrosione. È conforme allo standard 670 dell'American Petroleum Institute (API) per gli alloggiamenti di sonde di prossimità montati esternamente e offre una protezione ambientale di tipo 4X e IP66.

Caratteristiche

• L'opzione 28 specifica una sonda di prossimità Bently Nevada 3300 XL da 8 mm integrata, con molteplici omologazioni per aree pericolose (CSA, ATEX, IECEx).
• L'opzione 05 fornisce una lunghezza del cavo della sonda di 0,5 m (20 pollici).
• L'opzione 05 indica una lunghezza dell'adattatore distanziatore di 50 mm.
• L'opzione 110 specifica una lunghezza del manicotto di penetrazione della sonda di 110 mm.
• L'opzione 03 fornisce due tappi, un raccordo passacavo M20 e una presa di tenuta del cavo con gommini per il cavo armato della sonda.
• L'opzione 02 fornisce una filettatura di montaggio 3/4-14 NPT (richiesta con l'opzione adattatore distanziatore).
• Il design con accesso esterno consente una rapida regolazione del gap e la sostituzione della sonda senza smontare il macchinario.
• Il corpo dell'alloggiamento in solfuro di polifenilene (PPS) rinforzato con fibra di vetro offre un'elevata resistenza agli urti e alla corrosione.
• Struttura in acciaio inossidabile (AISI 303 e AISI 304) per manicotti, fermi, catene e viti esterne.
• Il sistema di tenuta con doppio O-ring utilizza un O-ring in Viton all'interno dell'involucro della sonda e un O-ring in neoprene tra il manicotto e l'alloggiamento.

Applicazioni

• Monitoraggio delle vibrazioni radiali su macchinari rotanti critici.
• Misurazioni Keyphasor (riferimento di fase) e della velocità dell'albero.
• Installazione conforme API 670 su turbine a vapore, turbine a gas, compressori, pompe e riduttori.
• Ambienti industriali in aree pericolose che richiedono installazioni di trasduttori a sicurezza intrinseca.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Installare il manicotto esterno nella carcassa della macchina. Assicurarsi che l'ingaggio della filettatura sia corretto.
• Inserire il manicotto della sonda e regolare la distanza della sonda rispetto alla superficie target.
• Scollegare temporaneamente il cavo della sonda per montare la custodia sul manicotto esterno.
• Far scorrere il fermo sotto il dado di ritenuta e serrare il dado di ritenuta alla coppia consigliata di 29.4 N-m (260 in-lb).
• Ricollegare il cavo della sonda e assicurarsi che la protezione del connettore del cavo sia fissata.
• Installare il coperchio della custodia e serrare le viti imperdibili.
• Se si utilizzano tappi per i fori dei conduit, serrare i dadi dei tappi a 0.5 N-m (5 in-lb) per mantenere la tenuta ambientale.

Conformità e certificazioni

• Conforme allo standard API 670 (per custodie di sonde di prossimità montate esternamente)
• Certificato CSA: classificazione Tipo 4X, verificata per una resistenza all'impatto di 7 Joule a temperatura ambiente
• Grado IP66: protezione certificata SC115582-1 contro l'acqua diretta da un tubo flessibile
• Certificato BASEEFA: resistenza all'impatto di 4 Joule a bassa e alta temperatura (-39 °C e 115 °C)
• Conforme ai requisiti di dissipazione elettrostatica CENELEC EN50014
• Sicurezza intrinseca: sicuro per aree pericolose se installato con sistemi di trasduttori e barriere I.S. approvati
