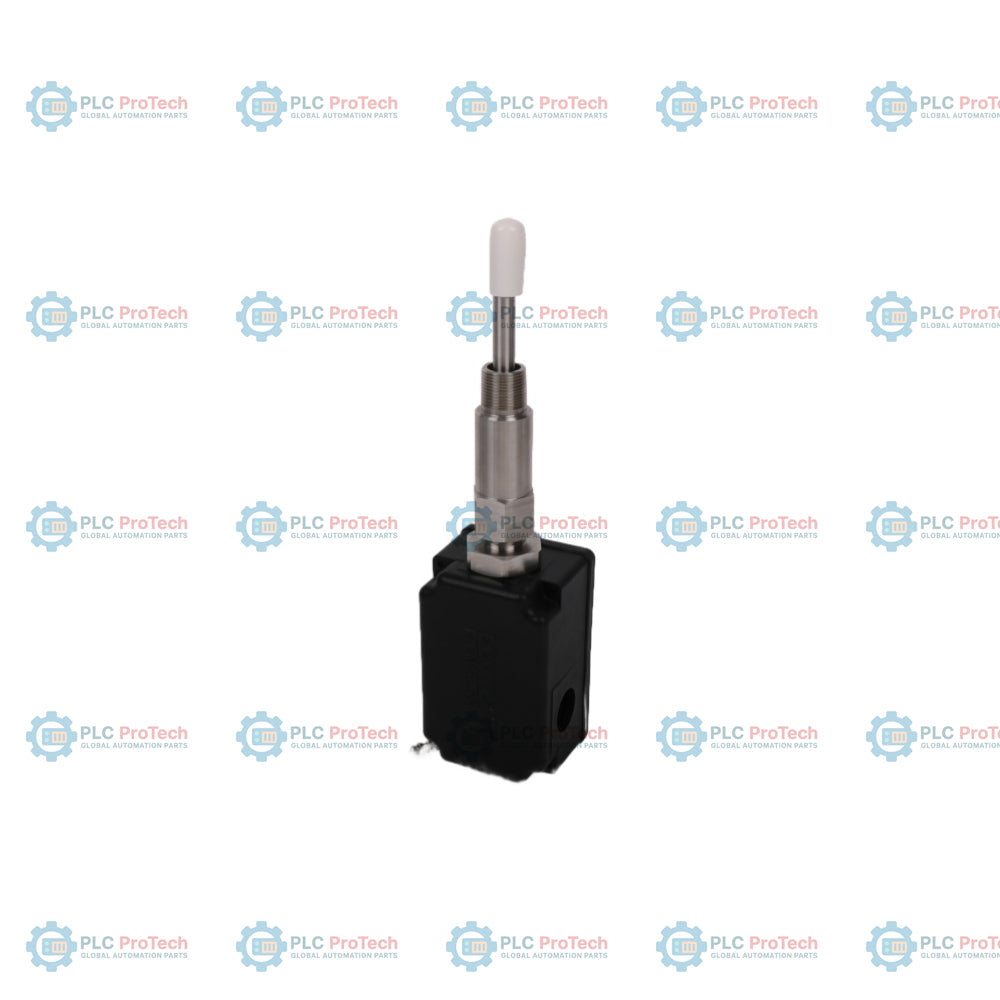

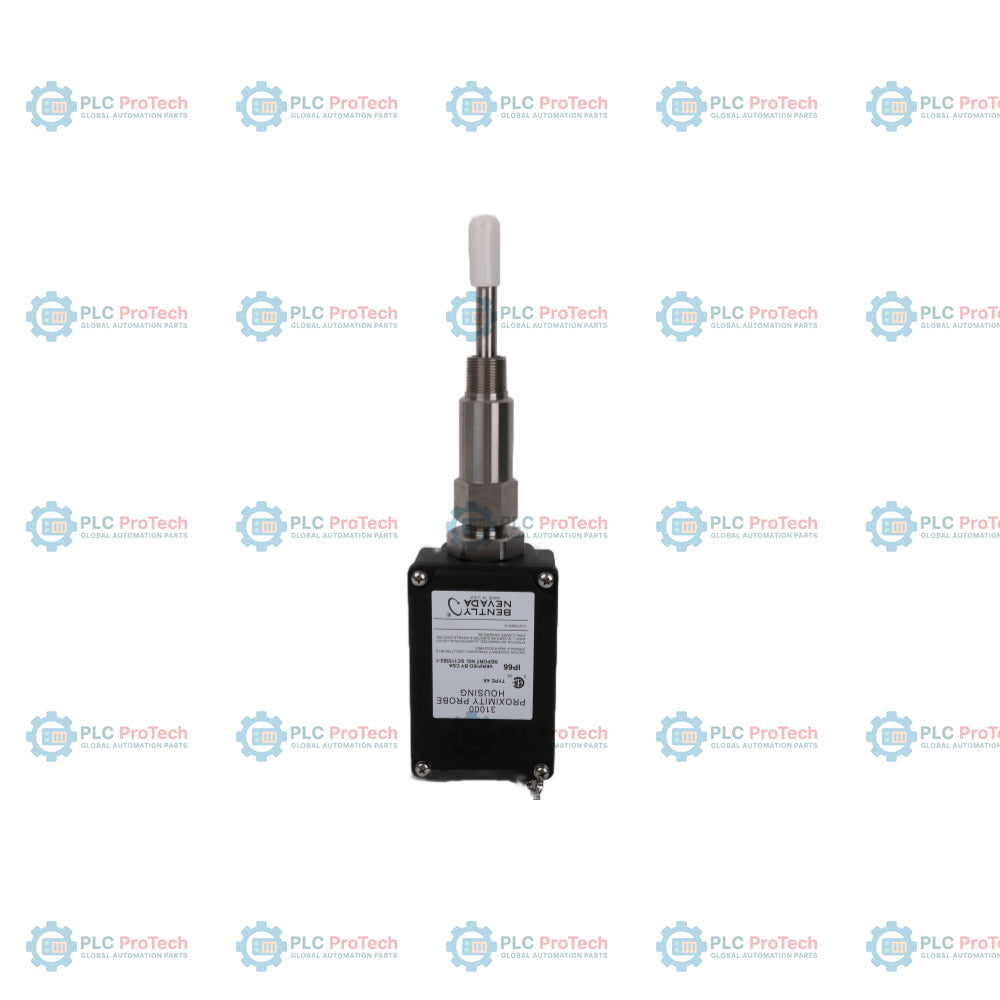

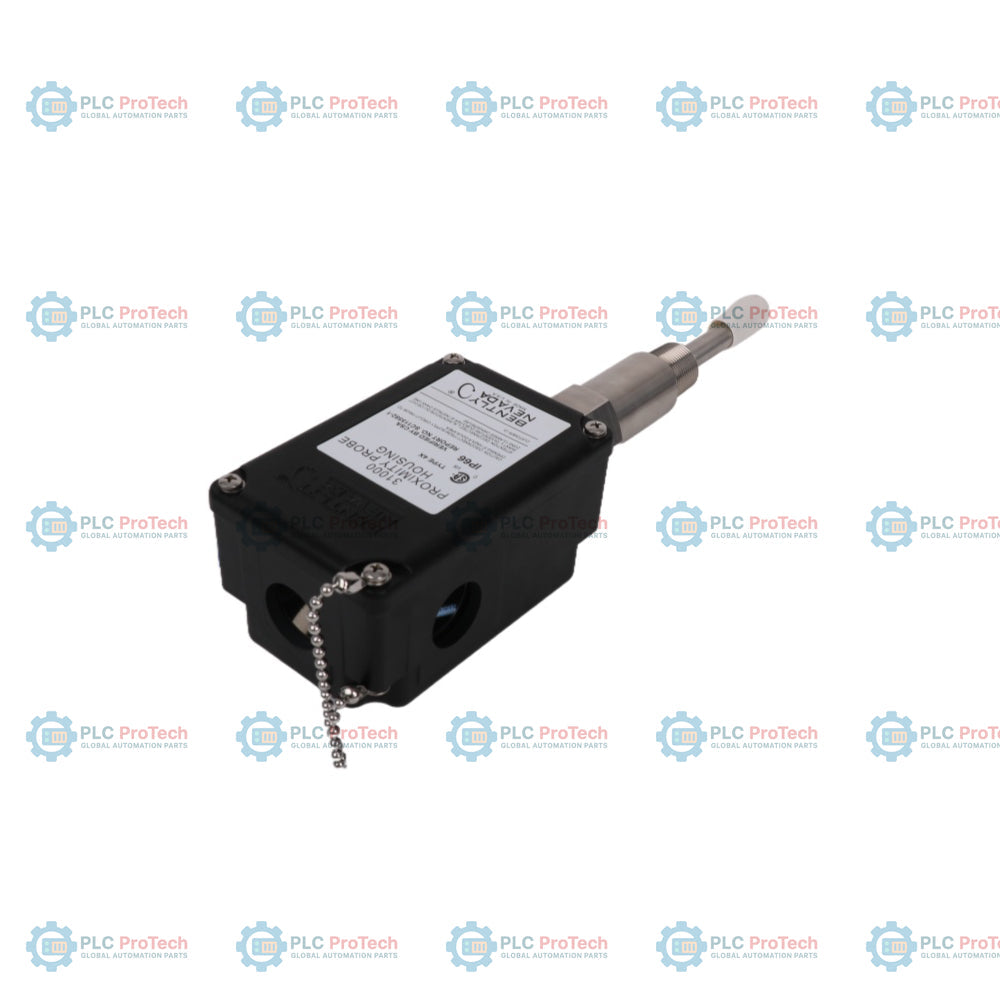

Gruppo alloggiamento della sonda di prossimità metrica Bently Nevada 32000-28-05-15-080-03-02

Panoramica commerciale

Il 32000-28-05-15-080-03-02 è un gruppo alloggiamento della sonda di prossimità con filettatura metrica, progettato da Bently Nevada per sistemi di protezione di macchinari gravosi. Progettato per l'impiego in ambienti impegnativi come centrali elettriche con turbine a gas, raffinerie petrolchimiche e sistemi di propulsione navale, questo componente hardware rinforzato protegge i sensori a correnti parassite critici dagli impatti meccanici esterni e dall'esposizione a sostanze chimiche. L'alloggiamento principale di giunzione è stampato a iniezione in polisolfuro di polifenilene (PPS) rinforzato con fibra di vetro, garantendo un'eccezionale stabilità dimensionale e dissipazione delle cariche statiche. Consentendo di regolare in sicurezza i giochi esterni della sonda e sostituire i sensori mentre la macchina monitorata rimane in funzione, questo gruppo elimina i guasti catastrofici e riduce drasticamente i costi di manutenzione dell'impianto.

Descrizione dei suffissi

• 32000: Gruppo base dell'alloggiamento della sonda di prossimità metrico, dotato di una custodia di giunzione in termoplastica PPS ad alte prestazioni e resistente alla corrosione.

• -28: Gruppo sonda di prossimità 3300 XL da 8 mm integrato, con omologazioni degli enti per ambienti pericolosi.

• -05: Opzione con lunghezza del cavo non armato della sonda configurata a 0,5 metri (20 pollici).

• -15: Lunghezza dell'adattatore del distanziatore esteso lavorata con precisione a 150 mm.

• -080: Lunghezza standard di penetrazione della guaina della sonda impostata su 80 mm.

• -03: Configurazioni dei raccordi comprendenti due tappi ciechi antideflagranti, un raccordo di ingresso per conduit M20 e una guarnizione passacavo specializzata.

• -02: Collegamento di montaggio con filettatura di accoppiamento esterna 3/4-14 NPT per l'installazione dell'adattatore del distanziatore rigido.

Specifiche tecniche

FAQ operative

Qual è la differenza strutturale fondamentale tra questo modello e la variante con distanziatore più corto -08?

Il suffisso -15 indica una lunghezza estesa di 150 mm dell'adattatore distanziatore. Questa configurazione estesa offre una maggiore distanza per superare spessi rivestimenti isolanti termici o complesse reti di tubazioni esterne comunemente presenti nelle turbine a vapore o a gas ad alta temperatura.

Come si comporta l'alloggiamento in plastica PPS quando viene esposto a sostanze chimiche industriali aggressive?

La struttura in PPS rinforzato con fibra di vetro presenta un'eccellente inerzia chimica. Resiste all'esposizione prolungata a lubrificanti sintetici, ammoniaca, acido solfidrico e agenti caustici di lavaggio senza screpolarsi, corrodersi o perdere le sue proprietà dissipative statiche.

È necessaria una treccia di messa a terra esterna per questo alloggiamento di giunzione non metallico?

No. La formulazione avanzata in PPS è intrinsecamente progettata per dissipare le cariche statiche. Tuttavia, l'adattatore distanziatore e il manicotto in acciaio inossidabile garantiscono un collegamento diretto metallo-metallo con la carcassa della macchina, assicurando una corretta messa a terra del sistema.

Direttive per la messa in servizio sul campo e la sicurezza

Montaggio meccanico iniziale

Ispezionare le filettature dell'attacco della macchina prima dell'installazione. Avvitare il manicotto in acciaio inossidabile attraverso l'adattatore di montaggio 3/4-14 NPT finché la punta della sonda 3300 XL non si posiziona con cautela contro l'area dell'albero bersaglio.

Allineamento dell'intervallo lineare

Collegare un multimetro digitale standard tra le linee del segnale e COM del monitor Proximitor corrispondente. Svitare lentamente il manicotto fino a quando la tensione continua del traferro raggiunge -10,0 VDC (il punto medio nominale dell'intervallo lineare di 80 mil) prima di serrare.

Applicazione della coppia

Fissare il gruppo del controdado esterno utilizzando una chiave dinamometrica calibrata, applicando una coppia massima di 34 N-m. Il superamento di questo limite di coppia durante la manipolazione dell'alloggiamento strutturale in polimero PPS può causare la spanatura localizzata della filettatura o la frattura dell'involucro.

Protezione del percorso dei cavi

Far passare il cavo interno della sonda da 0,5 metri attraverso il pressacavo fornito, evitando di creare curve strette sul cavo coassiale. Assicurarsi che all'interno dell'involucro dell'alloggiamento sia mantenuto un raggio di curvatura minimo di 25,4 mm (1,0 pollice).
