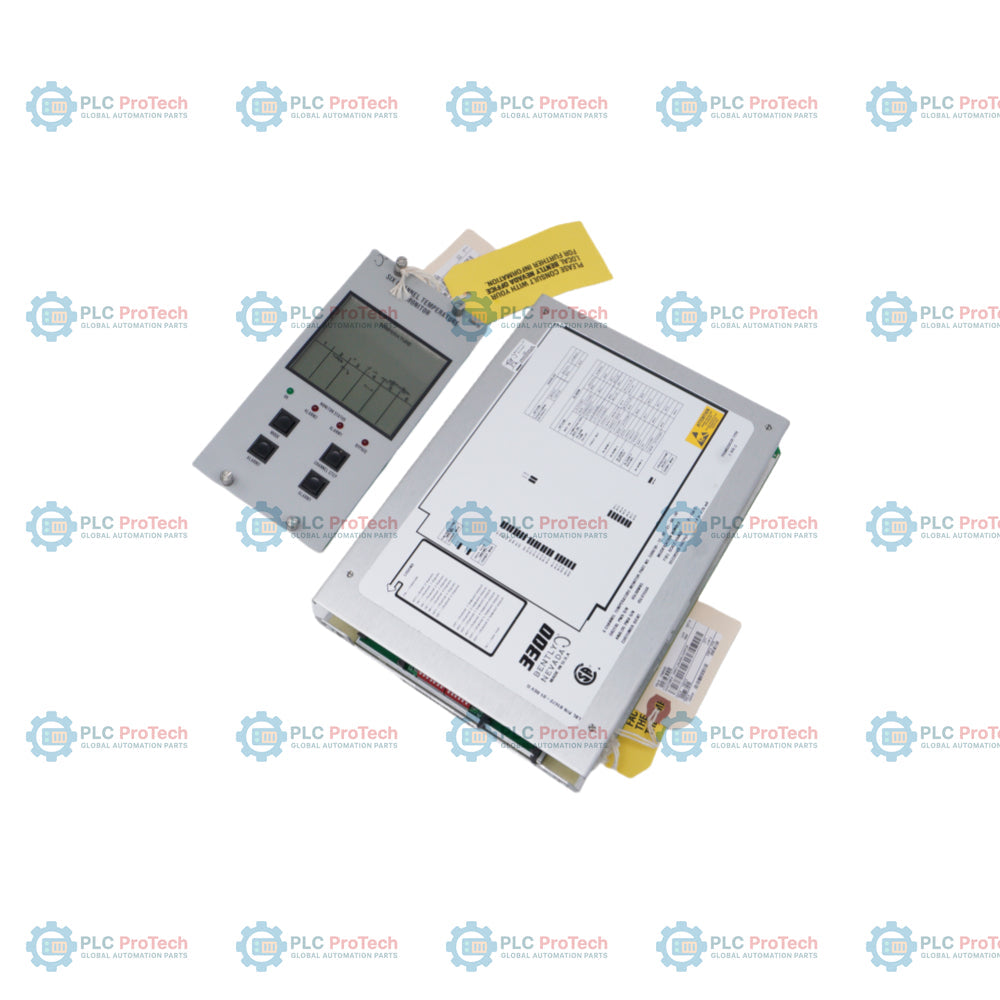

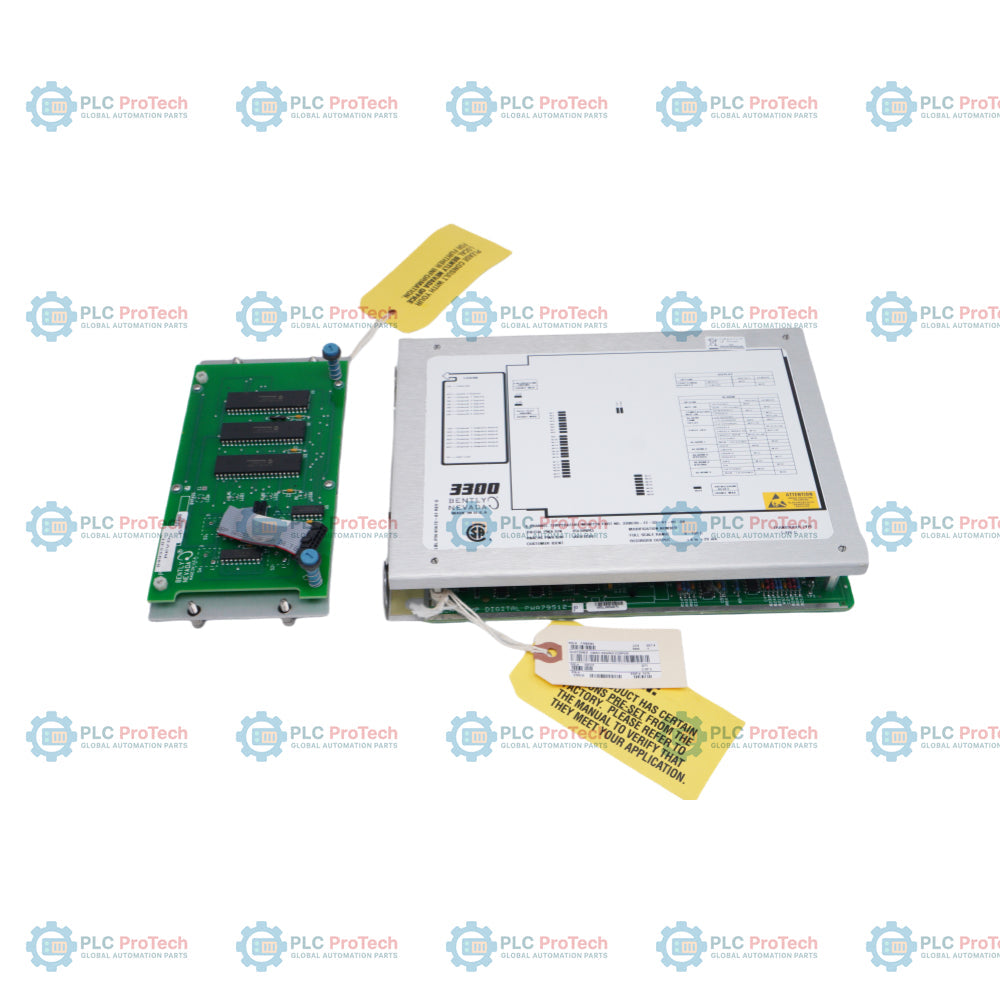

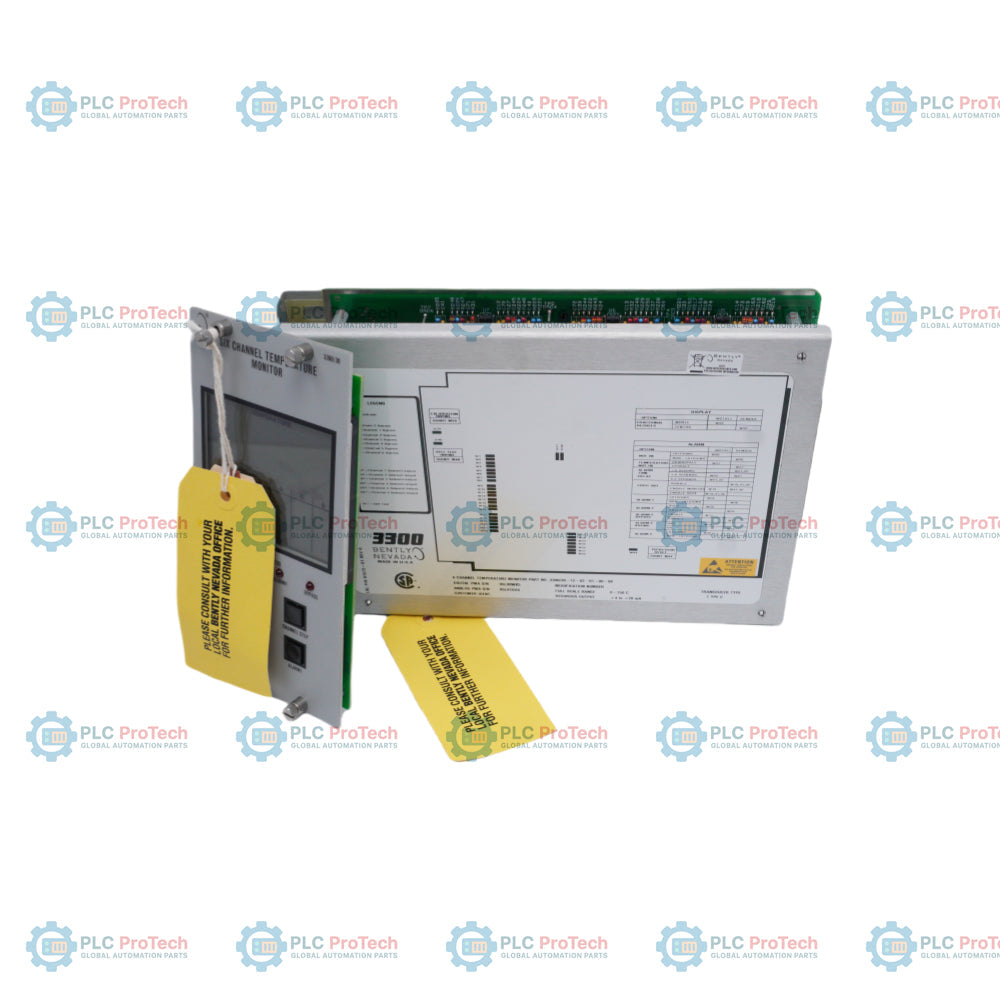

Monitor di ingresso TC di temperatura Bently Nevada 3300/30 a sei canali

Il monitor di temperatura Bently Nevada 3300/30 a sei canali è un modulo di monitoraggio della temperatura a sei canali progettato per il sistema di monitoraggio Bently Nevada 3300 legacy.
Questa versione è specificamente configurata per accettare ingressi da termocoppia (TC) anziché sensori RTD.

Viene comunemente utilizzato per monitorare punti critici di temperatura nei macchinari industriali, tra cui:

• Temperatura del metallo dei cuscinetti

• Temperatura dei gas di scarico

• Temperatura dell'avvolgimento dello statore

• Temperatura del sistema dell'olio lubrificante

Il monitor fornisce una protezione continua tramite relè di allarme configurabili e uscite standard per registratori, garantendo un monitoraggio termico affidabile nelle applicazioni con turbine, compressori e generatori.

Specifiche tecniche

1. Ingressi

Capacità di ingresso

• Supporta fino a sei (6) ingressi indipendenti per termocoppia

• Ogni canale funziona in modo indipendente

Tipi di termocoppia supportati

• Tipo J — Ferro / Costantana

• Tipo K — Cromel / Alumel

• Tipo E — Cromel / Costantana

• Tipo T — Rame / Costantana

Compensazione del giunto freddo

• Compensazione interna fornita sulla morsettiera

• Corregge automaticamente la deriva della misurazione causata dalle variazioni della temperatura ambiente

• Garantisce una precisione stabile della temperatura in diversi ambienti operativi

2. Condizionamento del segnale

Precisione

• Entro ±2,2% del segnale, più la tolleranza della termocoppia

• Temperatura di riferimento:
  +25 °C (+77 °F)

Rilevamento di termocoppia aperta

Il monitor include il rilevamento automatico dei guasti quando un circuito della termocoppia si apre.

Modalità di risposta selezionabili:

• Forzatura verso l'alto — Forza la lettura verso un valore alto

• Forzatura verso il basso — Forza la lettura verso un valore basso

Questa funzione impedisce il funzionamento dei macchinari senza protezione dalla temperatura.

Velocità di scansione

• Tutti e sei i canali vengono sottoposti a scansione approssimativamente ogni:

0,5 secondi per ciclo

Questa velocità di scansione è tipica dei sistemi di protezione dei macchinari, nei quali le variazioni di temperatura si verificano gradualmente rispetto ai segnali di vibrazione.

3. Uscite

Uscite del registratore

Uscite analogiche programmabili dall'utente:

• Da +4 a +20 mA

• Da 0 a -10 Vcc

• Da +1 a +5 Vcc

Uscite bufferizzate

Disponibili per scopi diagnostici e di monitoraggio:

• Connettori coassiali sul pannello frontale

• Connessioni con morsettiera posteriore

• Un'uscita bufferizzata per canale

Queste uscite sono generalmente collegate a:

• Sistemi DCS

• Sistemi PLC

• Registratori di dati

• Software per il monitoraggio delle condizioni

4. Allarmi e display

Display

• Display LCD a 7 segmenti della temperatura

• Visualizza il valore della temperatura in tempo reale

Selezione del canale:

• Utilizzare il pulsante Display

• Scorre i canali da 1 a 6

Setpoint degli allarmi

Ogni canale supporta una configurazione indipendente degli allarmi:

• Allarme di avviso

• Allarme di pericolo

Entrambe le soglie sono completamente regolabili.

Indicatore OK

Il LED OK monitora continuamente lo stato del sistema, inclusi:

• Elettronica di monitoraggio

• Sensori a termocoppia

• Integrità del cablaggio sul campo

Informazioni per l'ordine

Formato dell'ordine

3300/30-AXX-BXX-CXX-DXX-EXX

A — Opzione intervallo a fondo scala

B — Opzione ingresso termocoppia

C — Opzione relè di allarme

D — Opzione approvazione dell'ente

E — Opzione barriera di sicurezza

Guida alla progettazione e all'installazione

Requisiti di spazio

Il monitor di temperatura 3300/30 è un:

Modulo a doppia larghezza

Requisito di installazione:

• Occupa due (2) slot nel rack 3300

Questo è importante per la pianificazione della capacità del rack nei progetti di retrofit o ampliamento.

Requisito del cavo di collegamento della termocoppia

Utilizzare sempre il corretto cavo di prolunga per termocoppia corrispondente al tipo di termocoppia.

Esempi:

• Tipo K → cavo di prolunga di tipo K

• Tipo J → cavo di prolunga di tipo J

L'uso di un normale cavo di rame causerà:

• Errori di tensione della giunzione

• Deriva della misurazione della temperatura

• Imprecisione della calibrazione

Questo è uno degli errori più comuni nell'installazione sul campo.

Prassi di messa a terra

Metodo di messa a terra consigliato:

Collegare a terra la schermatura della termocoppia solo presso il rack di monitoraggio

Evitare la messa a terra in più punti.

Una messa a terra inadeguata può causare:

• Anelli di massa

• Rumore del segnale

• Letture di temperatura instabili

È necessario prestare particolare attenzione quando si utilizzano:

Termocoppie con giunzione a massa

Questi sensori sono più sensibili alla configurazione della messa a terra.

Controllo dell'ambiente della giunzione fredda

Non installare il rack di monitoraggio in posizioni con:

• Rapidi cambiamenti di temperatura

• Forte flusso d'aria sui morsetti

• Elevati gradienti termici

Queste condizioni possono influire sull'accuratezza della compensazione interna della giunzione fredda.

Posizioni tipicamente problematiche:

• Vicino ai condotti di ventilazione

• Vicino ai percorsi di scarico della turbina

• Pannelli esterni senza schermatura termica
