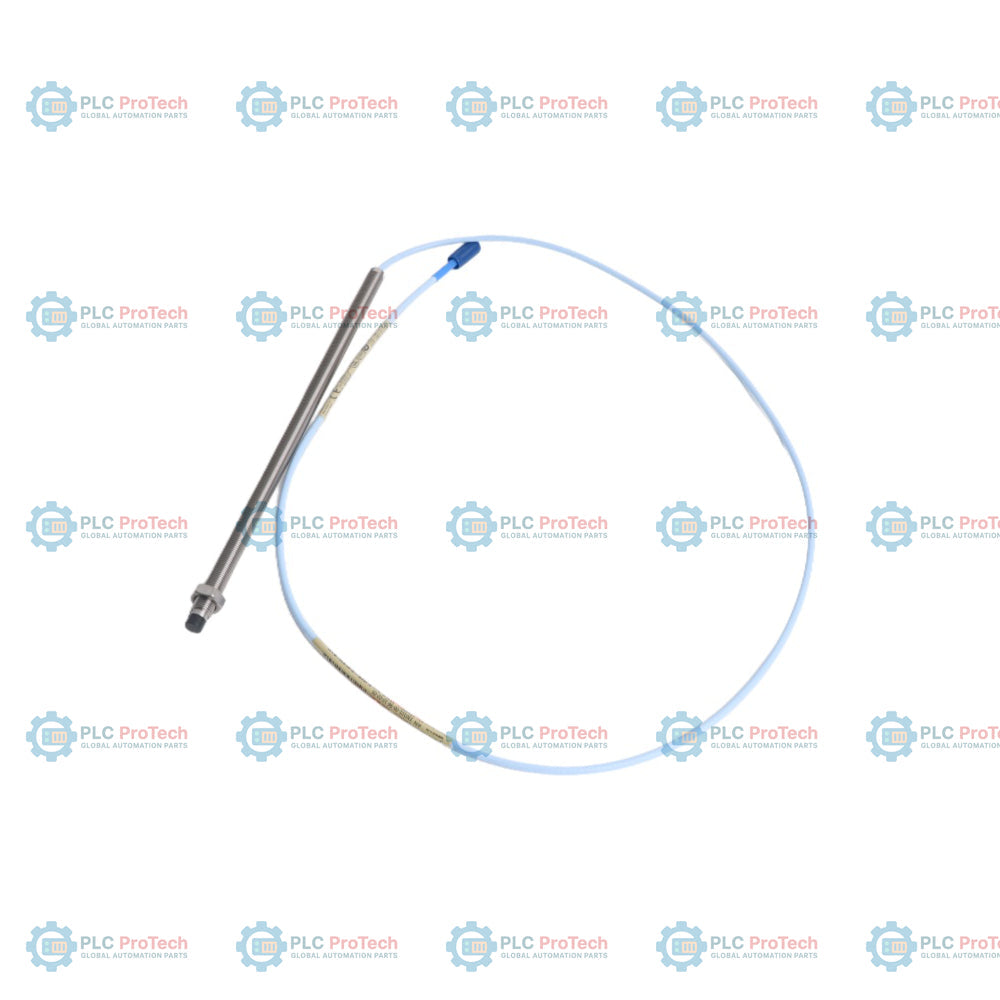

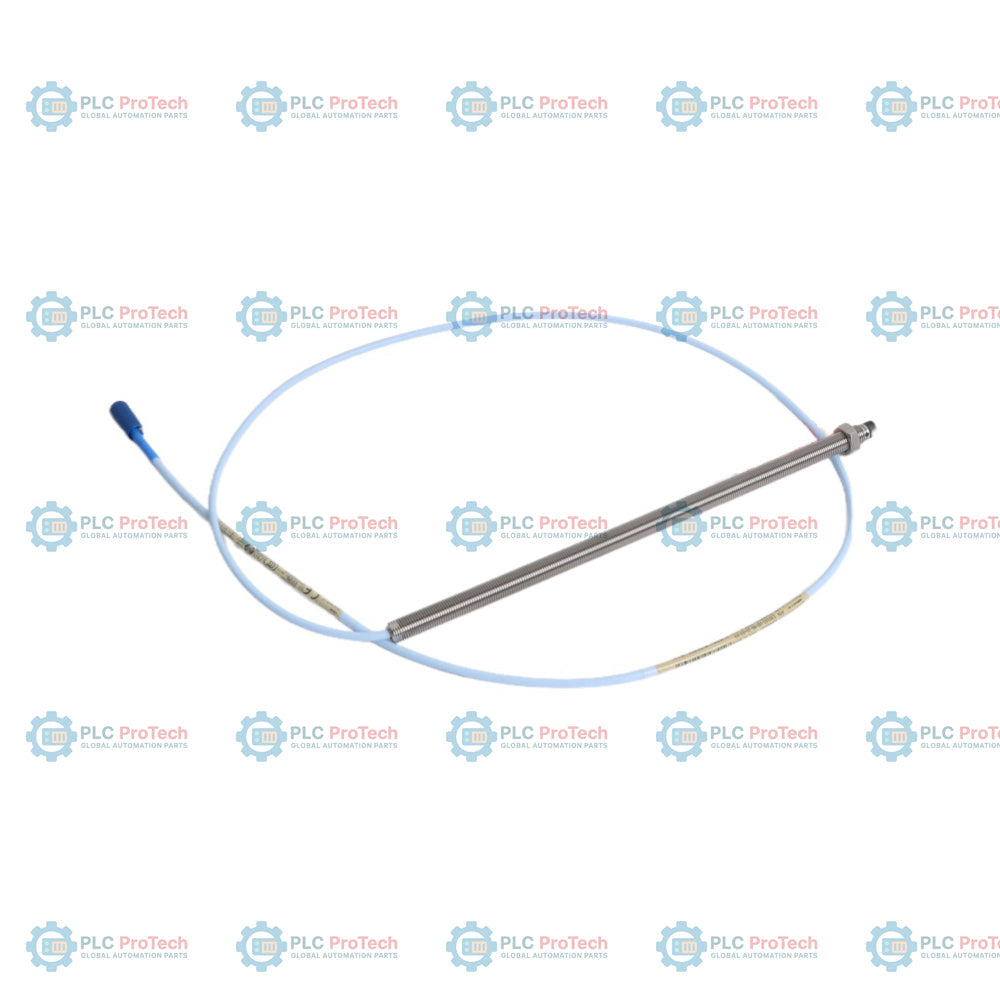

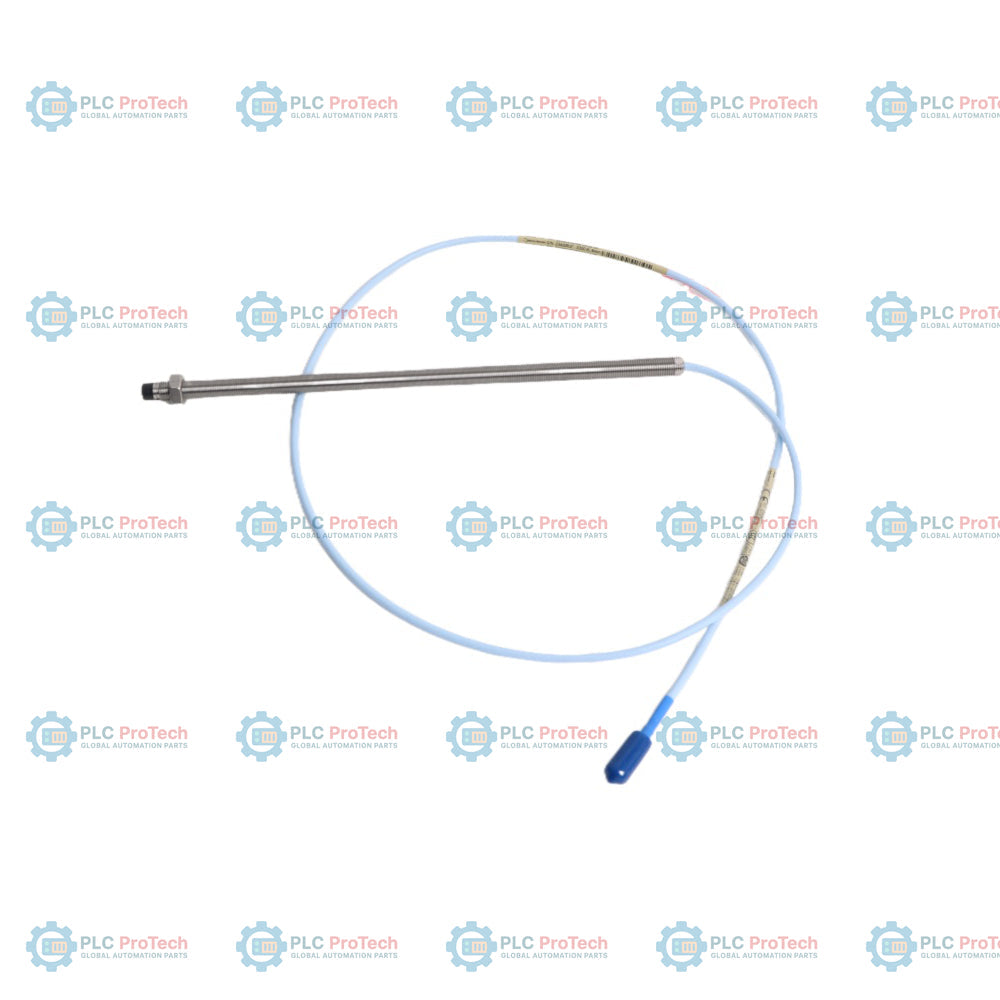

Bently Nevada 330101-00-09-10-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il modello Bently Nevada 330101-00-09-10-02-05 è una sonda di prossimità da 8 mm senza contatto e ad alte prestazioni, progettata come parte della catena di monitoraggio 3300 XL. Questo sensore a correnti parassite è progettato per fornire misurazioni continue e affidabili delle vibrazioni radiali dell'albero e della posizione assiale nei macchinari rotanti critici. A differenza delle configurazioni armate, questo modello specifico presenta un cavo coassiale standard non armato, un corpo completamente filettato con una lunghezza non filettata di 0,0 pollici (opzione 00), una lunghezza complessiva compatta del corpo di 0,9 pollici (opzione 09), una lunghezza totale del cavo di 1,0 metro (opzione 10) e un connettore coassiale ClickLoc miniaturizzato standard (opzione 02). Inoltre, è dotato delle approvazioni CSA, ATEX e IECEx per aree a rischio (opzione 05), per garantire la sicurezza negli ambienti industriali volatili.

Basata sul principio delle correnti parassite, la punta della sonda proietta un campo elettromagnetico ad alta frequenza che interagisce con un bersaglio metallico conduttivo, in genere un albero in acciaio AISI 4140. Al variare della distanza dall'albero, il sensore Proximitor converte questo movimento fisico in un accurato segnale di tensione CC. Questa sonda è realizzata con una robusta punta in solfuro di polifenilene (PPS) e un corpo in acciaio inossidabile, per resistere alle condizioni severe di alta temperatura, umidità ed esposizione a sostanze chimiche tipiche degli alloggiamenti delle turbine e dei cappelli dei compressori.

Caratteristiche

• Diametro della punta di 8 mm ottimizzato per misurazioni senza contatto dello spostamento e delle vibrazioni
• Corpo in acciaio inossidabile completamente filettato 3/8-24 UNF-2A, con lunghezza non filettata di 0,0 pollici, per una maggiore flessibilità nel montaggio a filo
• La lunghezza ridotta del corpo, pari a 0,9 pollici, è progettata specificamente per staffe e cappelli dei cuscinetti con spazio limitato
• La punta in solfuro di polifenilene (PPS) garantisce un'eccellente tenuta contro oli caldi, umidità e solventi
• Cavo coassiale standard non armato terminato con un connettore maschio ClickLoc miniaturizzato per una connessione a bassa impedenza senza utensili
• Certificata con approvazioni complete per aree a rischio, tra cui CSA, ATEX e IECEx

Applicazioni

Questa sonda di prossimità è ideale per l'uso nella diagnostica dei macchinari industriali e nei sistemi permanenti di protezione dei macchinari:

• Monitoraggio delle vibrazioni relative dell'albero e della spinta assiale nelle turbine a vapore e a gas
• Rilevamento della posizione relativa dell'albero del rotore e delle vibrazioni nei compressori centrifughi
• Monitoraggio del gioco dei cuscinetti di riduttori industriali, pompe e ventilatori ad alta velocità
• Protezione dei macchinari rotanti critici conforme agli standard API 670
• Monitoraggio dei sottoassemblaggi negli impianti del gas, nelle raffinerie petrolchimiche e negli impianti di generazione elettrica

Informazioni sull'ordine

Specifiche tecniche

Connessioni e interfacce

Questa sonda di prossimità è dotata di un connettore maschio coassiale ClickLoc miniaturizzato su cavo standard. Si interfaccia direttamente con i cavi di prolunga standard della serie 3300 XL, come il modello 330130. Il connettore ClickLoc è progettato con chiavi di bloccaggio meccaniche per prevenire scollegamenti accidentali, garantendo al contempo una trasmissione del segnale pulita in presenza di forti vibrazioni meccaniche.

Linee guida per l'installazione

• Distanza della sonda: Impostare la distanza meccanica facendo riferimento alla tensione di uscita CC del sensore Proximitor. Una distanza intermedia tipica di 1.27 mm (50 mil) corrisponde a -10 Vcc sui sistemi standard 3300 XL.
• Curvatura del cavo: Durante l'installazione, mantenere un raggio di curvatura minimo di 25.4 mm (1.0 pollice) per proteggere le proprietà coassiali standard e prevenire l'affaticamento del conduttore.
• Protezione del conduit: Poiché si tratta di una configurazione con cavo standard non armato, instradare sempre il cavo all'interno di conduit metallici dedicati o passerelle coperte per prevenire abrasioni fisiche o interferenze elettromagnetiche.

Conformità e certificazioni

• ATEX: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc
• IECEx: Ex ia IIC T5...T1 Ga; Ex nA IIC T5...T1 Gc
• CSA: Classe I, Div 1, Gruppi A, B, C, D; Classe I, Div 2, Gruppi A, B, C, D
• Marchio CE: Pienamente conforme alle direttive sulla compatibilità elettromagnetica
