Descrizione

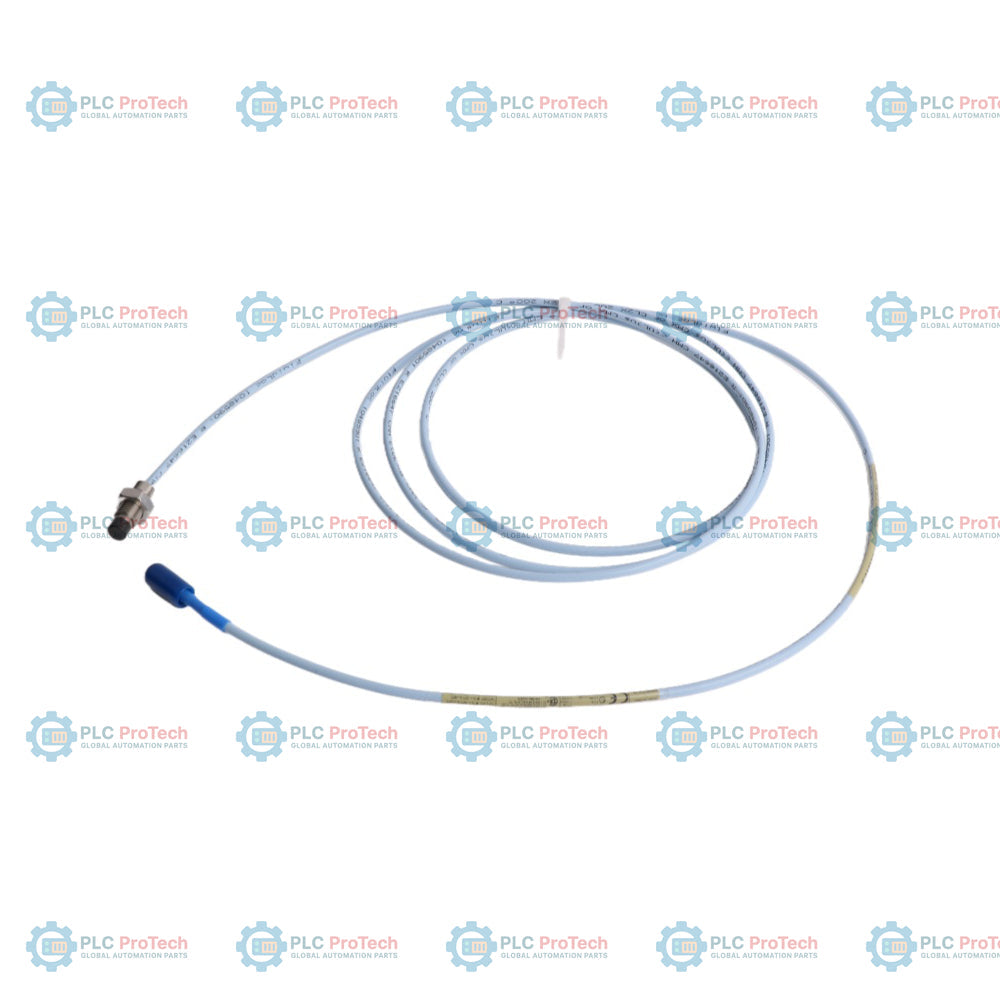

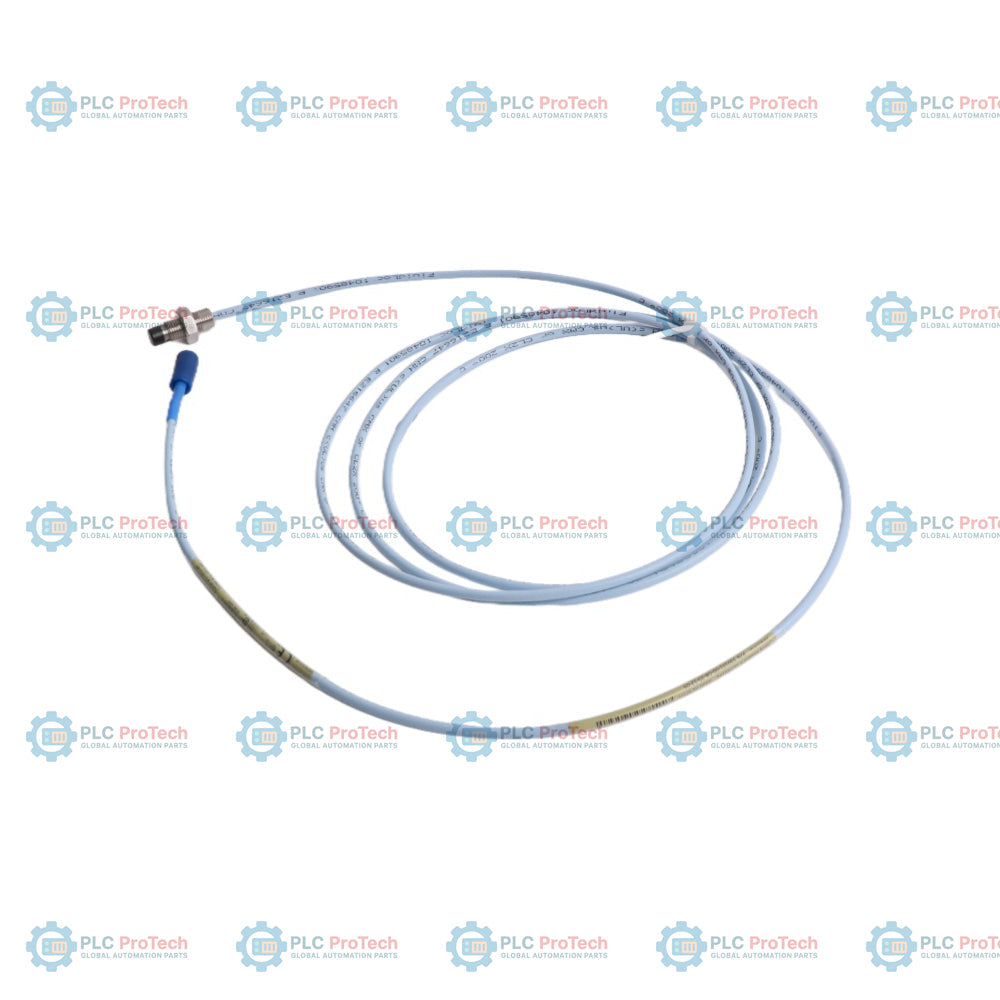

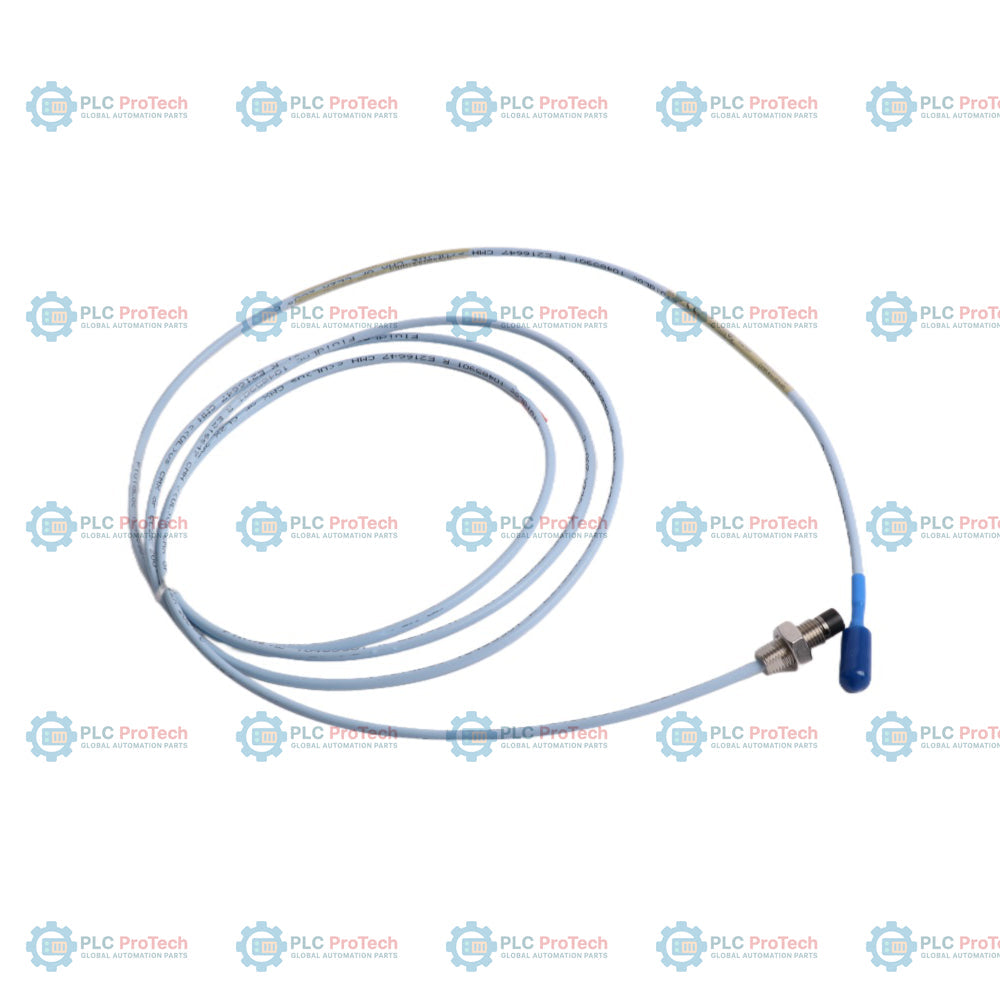

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 12 (connettore ClickLoc, cavo FluidLoc) specificano questa configurazione della sonda da 8 mm 3300 XL — 330101-00-09-15-12-CN. Questa sonda di prossimità da 8 mm filettata e non armata presenta un profilo di filettatura 3/8-24 UNF, una lunghezza complessiva del corpo di 0,9 pollici, una lunghezza totale del cavo di 1,5 m (4,9 piedi) e il pacchetto di omologazione per aree pericolose in Cina -CN. Funziona secondo il principio delle correnti parassite per misurare lo spostamento statico (posizione assiale) e dinamico (vibrazione) dell'albero rispetto a un bersaglio, in abbinamento a un sensore Proximitor 3300 XL e a un cavo di prolunga nei sistemi di protezione dei macchinari.

A differenza dei cavi coassiali standard, l'opzione con cavo FluidLoc (opzione 12) impedisce all'olio, all'umidità o al gas di migrare attraverso la struttura interna della guaina del cavo fino all'alloggiamento dei terminali o al condotto. Il suffisso -CN indica la conformità alle certificazioni NEPSI e CCC, rendendo questo specifico assieme adatto alle installazioni industriali in aree pericolose in Cina, dove la protezione contro le esplosioni è rigorosamente regolamentata.

Caratteristiche

• L'opzione 00, relativa alla lunghezza non filettata (0,0 pollici), è destinata a profili di installazione a filo o completamente filettati.
• L'opzione 09, relativa alla lunghezza complessiva del corpo (0,9 pollici), presenta filettature standard 3/8-24 UNF.
• La struttura del cavo FluidLoc dell'opzione 12 impedisce la migrazione dei fluidi attraverso la guaina del cavo.
• L'opzione 15, relativa alla lunghezza totale, fornisce 1,5 metri (4,9 piedi) di cavo triassiale.
• Il connettore coassiale miniaturizzato ClickLoc offre una connessione sicura senza protezione del connettore.
• Pacchetto di omologazione per aree pericolose in Cina (-CN), incluse le certificazioni NEPSI e CCC.
• Il materiale della punta in solfuro di polifenilene (PPS) protegge fisicamente la bobina della sonda integrata.
• La struttura filettata in acciaio inossidabile AISI 303 resiste all'usura meccanica.

Applicazioni

Gli scenari applicativi tipici per questa configurazione includono:

• Monitoraggio delle vibrazioni dell'albero di turbine a vapore e a gas in ambienti soggetti alla migrazione dell'olio.
• Misurazione dello spostamento del rotore di compressori e pompe ad alta pressione.
• Installazioni permanenti in carter di macchine o alloggiamenti dei cuscinetti che richiedono certificazioni NEPSI/CCC.
• Sistemi di protezione per macchinari rotanti industriali in aree pericolose.

Informazioni per l'ordine

Pacchetto di approvazioni cinesi per aree pericolose (NEPSI + CCC + marcature applicabili)

Linee guida per l'installazione

Le pratiche di installazione standard per questa configurazione della sonda di prossimità includono:

• Montare la sonda attraverso gli alloggiamenti dei cuscinetti o le staffe, assicurando una distanza corretta della sonda in base ai requisiti di calibrazione del sistema.
• Rispettare un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per evitare l'attenuazione del segnale coassiale o danni fisici.
• Assicurarsi che la tenuta del cavo FluidLoc sia integra per impedire la migrazione di umidità o fluidi della macchina lungo il percorso del conduit.
• Implementare corrette pratiche di schermatura e messa a terra per le installazioni di monitoraggio delle vibrazioni, assicurando che il conduttore esterno del cavo sia isolato dalla terra della macchina, eccetto che presso il sensore Proximitor.

Conformità e certificazioni

• Approvazione NEPSI (Centro nazionale di supervisione e ispezione per la protezione dalle esplosioni e la sicurezza della strumentazione) per aree pericolose.
• CCC (Certificazione obbligatoria cinese) per la conformità in materia di sicurezza ed elettromagnetica.
• ATEX / IECEx / CSA (Opzioni standard di base ove applicabili; il suffisso CN garantisce la conformità normativa regionale cinese).
