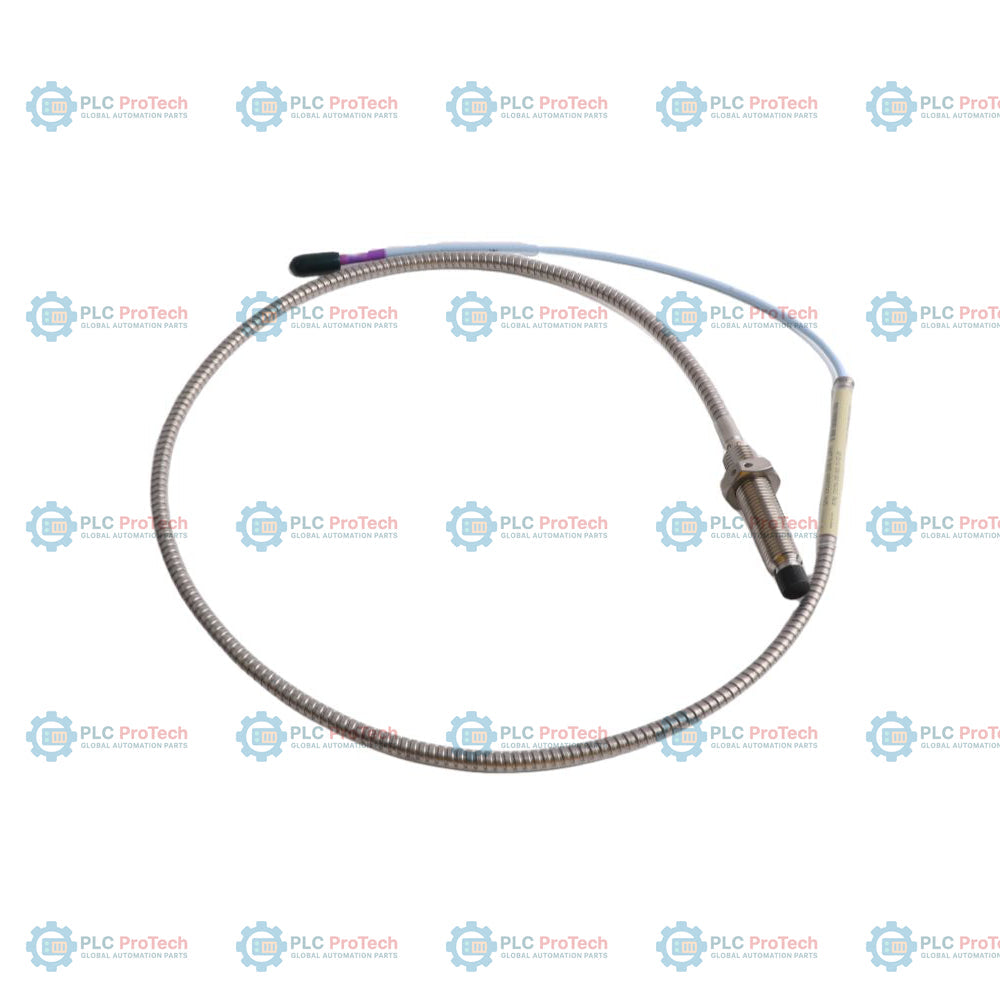

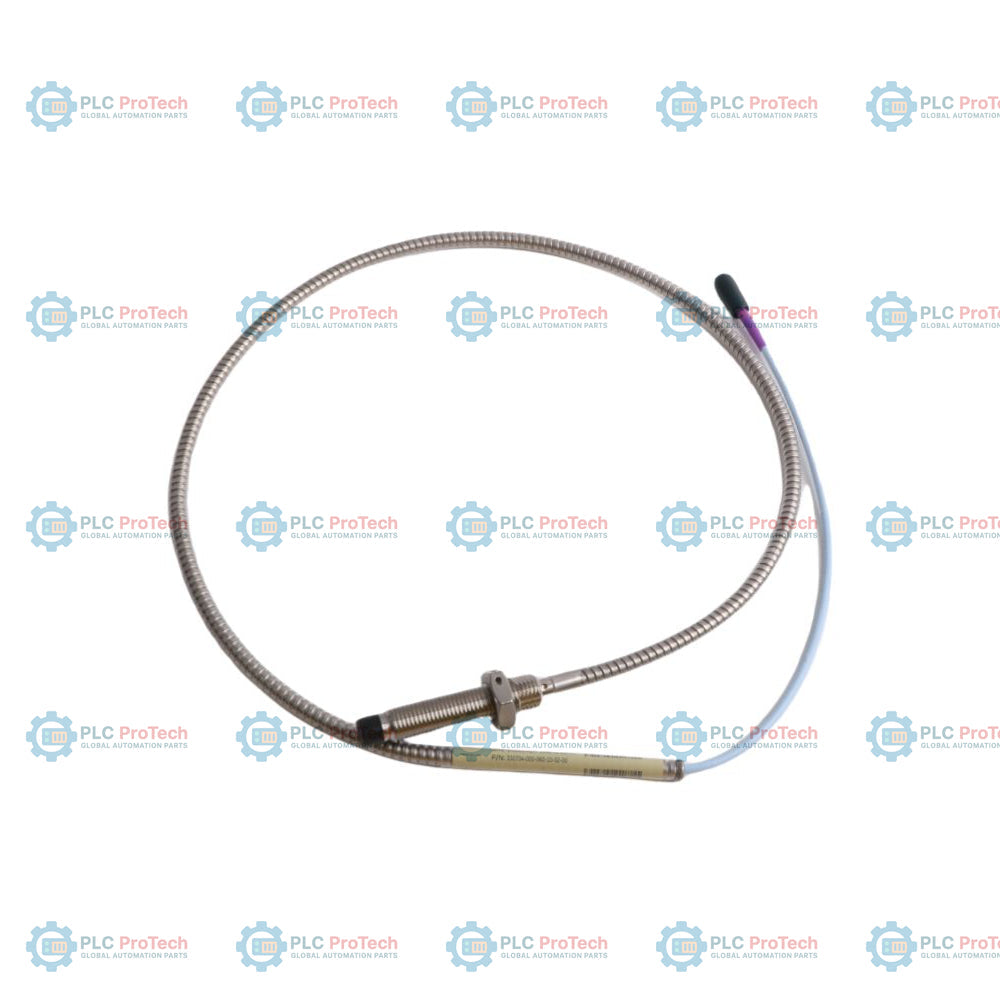

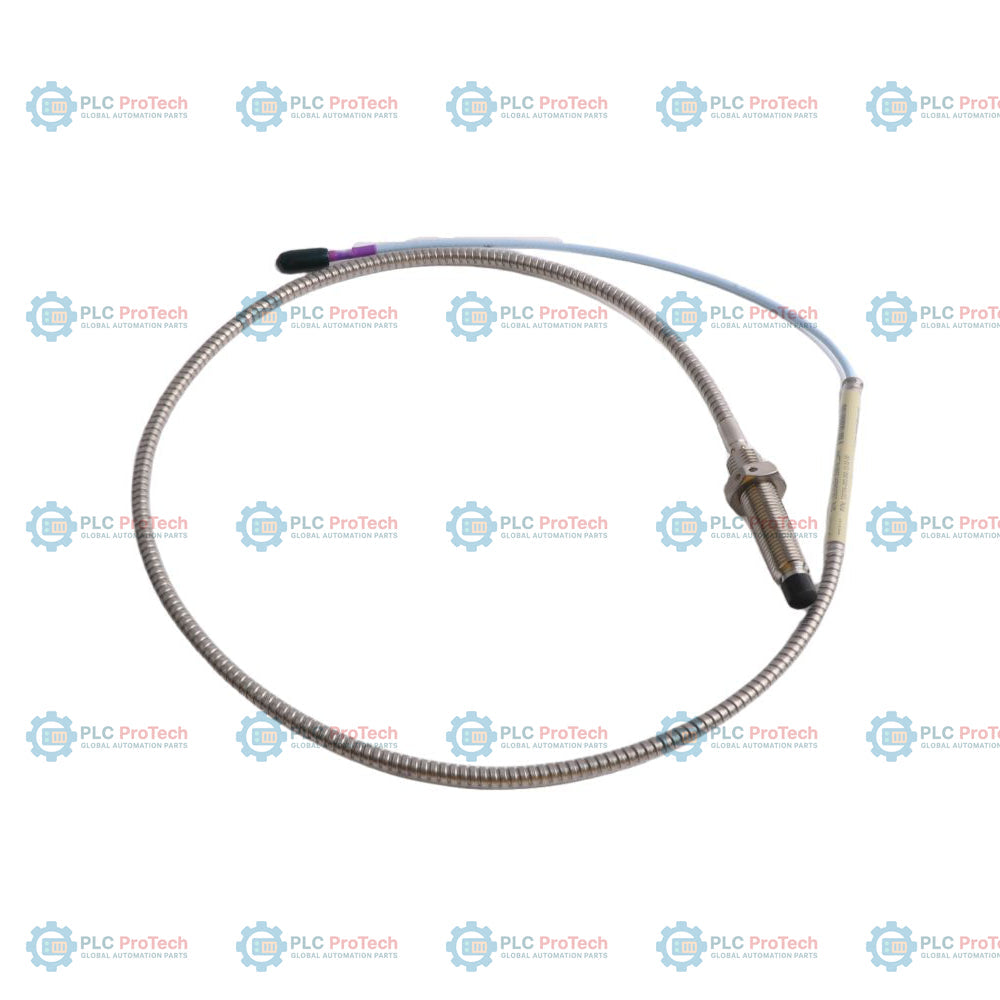

Bently Nevada 330704-000-060-10-02-00 3300 XL Sonda di prossimità da 11 mm

Descrizione

330704-000-060-10-02-00 è una sonda di spostamento senza contatto a correnti parassite, utilizzata nei sistemi di trasduttori di prossimità 3300 XL da 11 mm. Questa configurazione specifica presenta una filettatura metrica M14 x 1,5 con armatura integrata in acciaio inossidabile, una lunghezza non filettata di 0 mm (opzione 000) e una lunghezza complessiva del corpo di 60 mm (opzione 060). La sonda ha una lunghezza totale di 1,0 metro (3,3 piedi) e termina con un connettore maschio coassiale miniaturizzato ClickLoc standard senza omologazioni degli enti certificatori (opzione 00).

Come sensore della linea di trasduttori 3300 XL da 11 mm, questa sonda fornisce un'uscita nominale di 3,94 V/mm (100 mV/mil) quando abbinata a un sensore Proximitor e a un cavo di prolunga compatibili. L'armatura flessibile integrata in acciaio inossidabile AISI 302 protegge il cavo triaxial da 75 ohm dall'usura fisica, dall'abrasione e dalle condizioni ambientali difficili della macchina. Questa variante con armatura metrica viene utilizzata nelle installazioni che richiedono schermatura fisica e montaggio meccanico diretto su macchine rotanti, come turbine, compressori e pompe.

Caratteristiche

• Corpo filettato M14 x 1,5 in acciaio inossidabile AISI 304 resistente alla corrosione.
• Armatura flessibile integrata in acciaio inossidabile AISI 302 con guaina esterna protettiva in FEP.
• L'opzione 000 specifica una lunghezza del corpo completamente filettata, con 0 mm di corpo della sonda non filettato.
• L'opzione 060 fornisce una lunghezza complessiva del corpo di 60 mm per specifici requisiti di inserimento.
• L'opzione 10 prevede una lunghezza totale della sonda di 1,0 metro (3,3 piedi) per il collegamento diretto del cavo.
• L'opzione 02 è un connettore coassiale maschio miniaturizzato ClickLoc per una connessione con bloccaggio e resistente alle vibrazioni.
• Materiale della punta della sonda in solfuro di polifenilene (PPS), per un'elevata resistenza ambientale e chimica.

Applicazioni

Questa sonda di prossimità viene utilizzata per monitorare parametri critici delle macchine rotanti, tra cui:

• Vibrazioni radiali dell'albero e posizione assiale (spinta) sulle macchine con cuscinetti a film fluido.
• Misurazioni dell'espansione differenziale a rampa sulle turbine a vapore.
• Misurazioni della posizione o della caduta dello stelo sui compressori alternativi.
• Misurazioni del tachimetro, della velocità e della velocità zero.
• Generazione del segnale di riferimento di fase (Keyphasor).

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Osservare i seguenti criteri di installazione per evitare danni all'hardware e ottenere una risposta del segnale corretta:

• Impegno della filettatura: La lunghezza massima consentita dell'impegno della filettatura per i corpi delle sonde M14 x 1.5 è di 21 mm. Il superamento di questa lunghezza può causare un grippaggio meccanico durante l'installazione.
• Coppia di installazione: La coppia di installazione consigliata per i corpi delle sonde M14 x 1.5 è di 21.1 N-m (187 in-lb). Non superare il limite nominale massimo di 63.3 N-m (560 in-lb).
• Serraggio del connettore: Assicurarsi che i collegamenti siano puliti e asciutti. Serrare manualmente i connettori coassiali miniaturizzati ClickLoc oppure utilizzare una chiave dinamometrica per connettori limitata a 0.565 N-m (5 in-lb).
• Protezione del cavo: Durante il cablaggio, mantenere un raggio di curvatura minimo del cavo di 25.4 mm (1.0 in) per il cavo armato della sonda, per evitare l'affaticamento dei conduttori interni.
