Descrizione

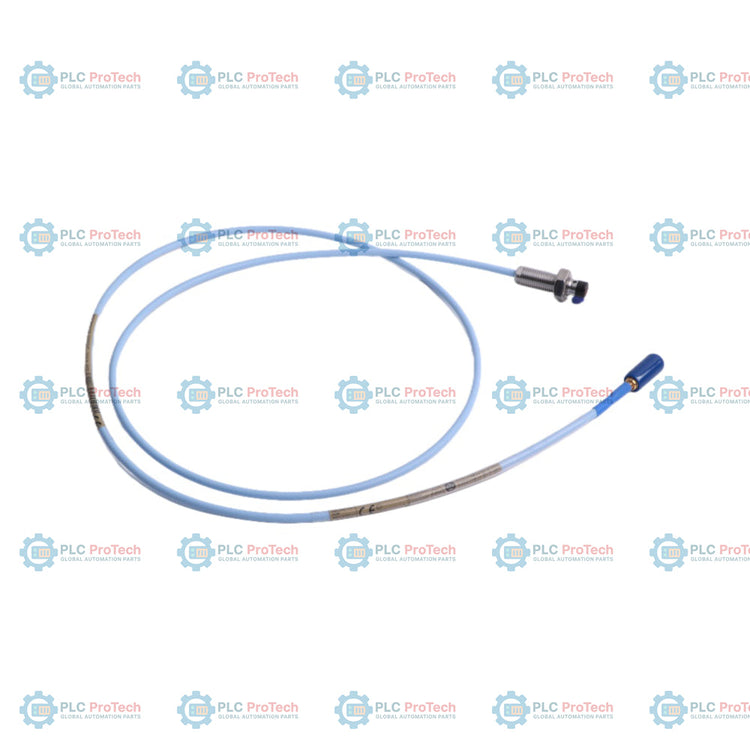

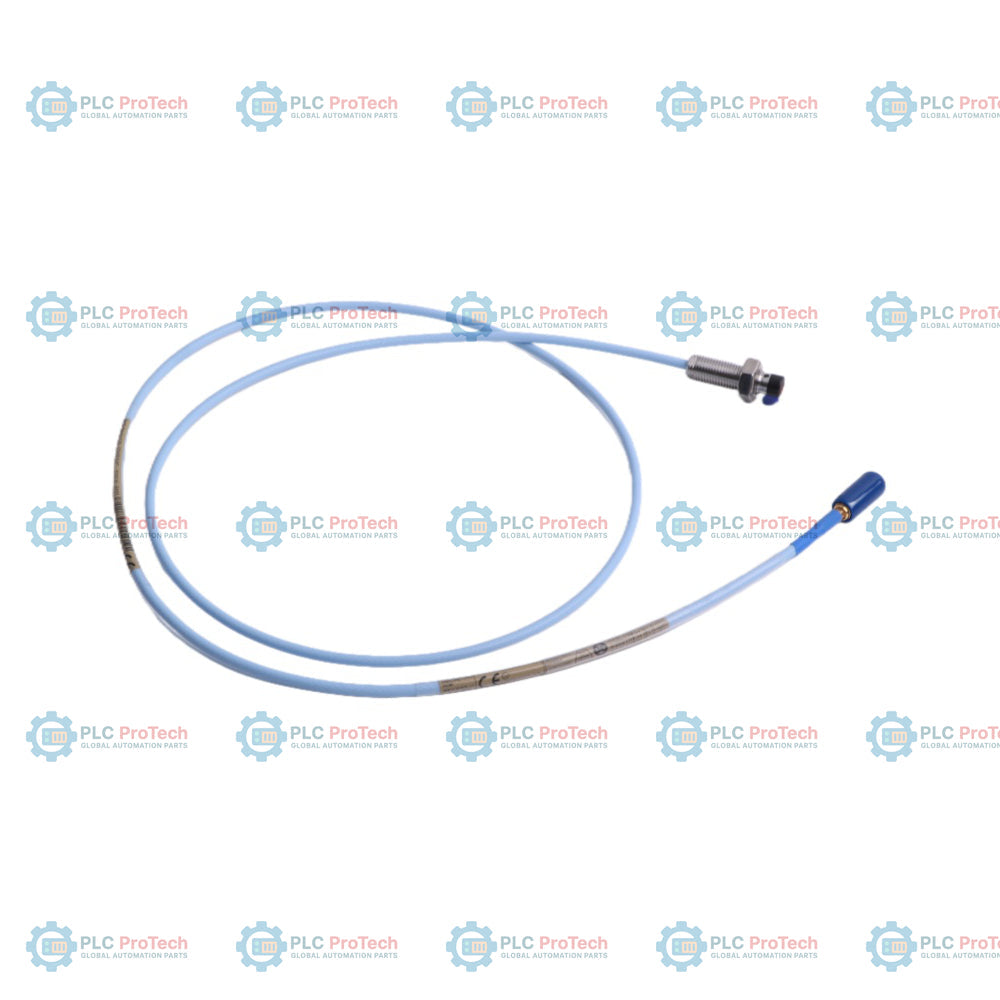

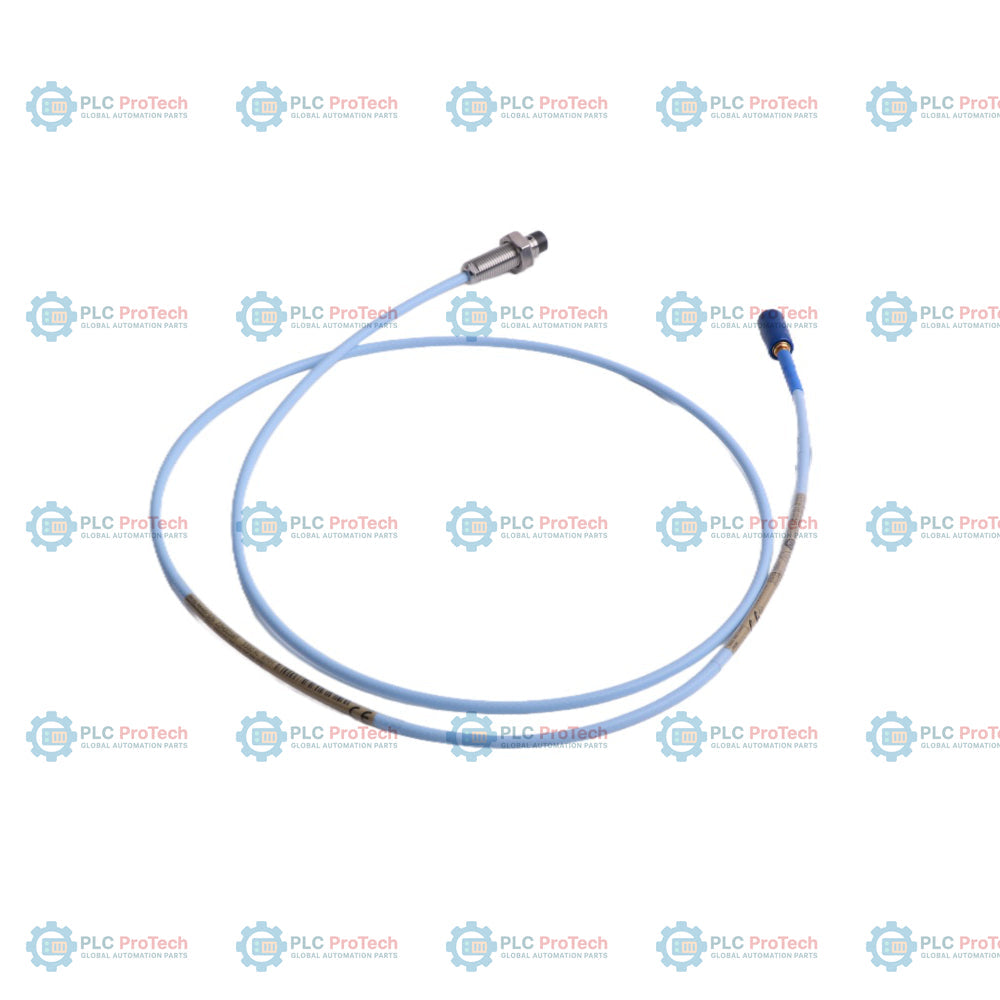

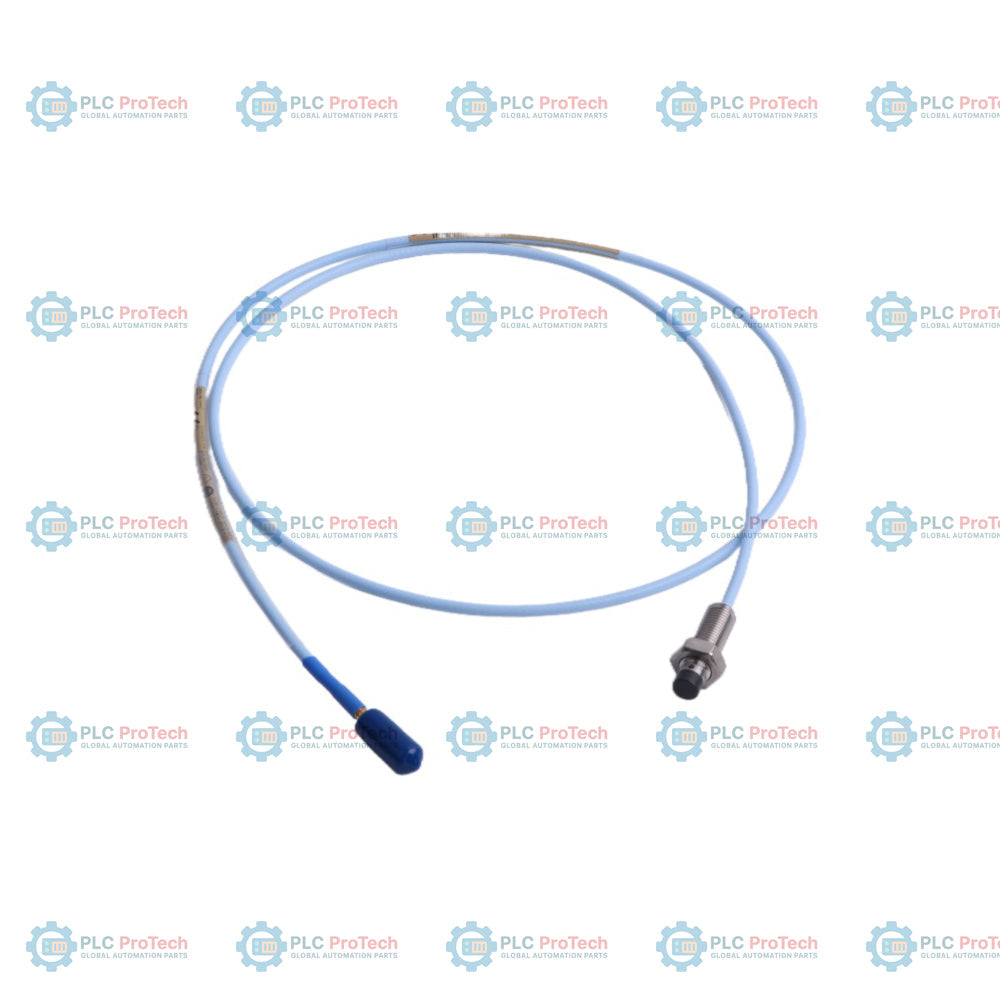

Il Bently Nevada 330101-00-12-10-02-CN è una sonda di prossimità da 8 mm appartenente al sistema di trasduttori di prossimità 3300 XL da 8 mm standard del settore. Questa configurazione specifica si distingue dalle altre varianti della famiglia perché presenta una lunghezza non filettata di 0,0 in (corpo completamente filettato), una lunghezza complessiva del corpo di 1,2 in e una lunghezza totale del cavo di 1,0 m. Terminata con un connettore coassiale miniaturizzato ClickLoc su un cavo standard non armato, è dotata dello specializzato pacchetto di approvazione per aree pericolose in Cina -CN, con certificazioni NEPSI e CCC richieste per le apparecchiature utilizzate negli ambienti industriali in Cina.

Basata sul principio delle correnti parassite, questa sonda senza contatto fornisce misurazioni ad alta precisione delle vibrazioni dinamiche e della posizione statica dell’albero. Costituisce una catena di misurazione completa quando integrata con un sensore Proximitor 3300 XL e un cavo di prolunga, collegandosi in modo affidabile a un rack del sistema di monitoraggio 3500. Progettata per l’installazione permanente negli alloggiamenti dei cuscinetti o nei carter delle macchine, la sua struttura robusta protegge i macchinari critici, tra cui turbine a vapore e a gas, compressori centrifughi e pompe ad alte prestazioni.

Caratteristiche

• Punta della sonda standard da 8 mm incapsulata in plastica di solfuro di polifenilene (PPS) ad alta resistenza, per una durata ottimale in ambienti difficili.
• Corpo in acciaio inossidabile completamente filettato 3/8-24 UNF-2A, con una lunghezza non filettata di 0,0 in, per opzioni versatili di montaggio sulla macchina.
• Cavo triassiale da 1,0 m terminato con un connettore coassiale miniaturizzato ClickLoc placcato in oro.
• Pacchetto specifico per il paese -CN, con marcature di sicurezza NEPSI e CCC per la conformità alle aree pericolose.
• Completamente intercambiabile con i componenti standard dei sistemi 3300 XL e 3300 Series da 5 mm e 8 mm.
• Guarnizione di pressione integrata con O-ring in Viton tra la punta della sonda e il corpo, per impedire la migrazione di olio e fluidi della macchina.

Applicazioni

Il Bently Nevada 330101-00-12-10-02-CN viene installato su macchinari rotanti critici in cui sono obbligatori la protezione e la diagnostica continue dei macchinari. Le applicazioni principali includono:

• Monitoraggio delle vibrazioni dell’albero e dello spostamento assiale di turbine a vapore e turbine a gas.
• Misurazione della posizione assiale e radiale di spinta dei rotori di compressori centrifughi ed espansori.
• Diagnostica delle vibrazioni negli alloggiamenti dei cuscinetti di pompe industriali e riduttori.
• Installazioni di macchinari rotanti critici in Cina che richiedono rigorose certificazioni NEPSI o CCC per aree pericolose.

Informazioni per l’ordine

Questo prodotto rappresenta una configurazione personalizzata della serie di sonde di prossimità 3300 XL da 8 mm. Il codice ordinabile viene decodificato come segue:

Specifiche tecniche

Linee guida per l'installazione

Per garantire misurazioni precise di vibrazione e posizione, osservare le seguenti linee guida durante l'installazione:

• Montare la sonda con il corretto traferro in base alla calibrazione del sistema, utilizzando un voltmetro digitale per verificare la corrispondente tensione di polarizzazione CC in uscita dal sensore Proximitor.
• Non superare la coppia massima raccomandata di 33.9 N-m (300 in-lbf) durante il montaggio. I primi tre filetti possono essere sottoposti a una coppia limitata a 7.5 N-m (66 in-lbf) per evitare deformazioni meccaniche dell'alloggiamento della sonda.
• Far passare il cavo triassiale attraverso una canalina robusta e collegata a terra o attraverso passerelle protettive, mantenendo un raggio di curvatura minimo di 25.4 mm (1.0 in) per proteggere il conduttore interno centrale.
• Mantenere configurazioni corrette di schermatura e messa a terra lungo il circuito del trasduttore; collegare la schermatura a terra solo all'estremità del Proximitor e assicurarsi che il corpo della sonda sia elettricamente isolato da altri segnali parassiti.
• Collegare i connettori coassiali della sonda e della prolunga serrandoli a mano; evitare di serrare eccessivamente i giunti ClickLoc per garantire l'integrità dei contatti dorati.

Conformità e certificazioni

Il modello Bently Nevada 330101-00-12-10-02-CN è configurato con omologazioni locali per la sicurezza e la protezione dalle esplosioni:

• NEPSI Ex ia / Ex nA / Ex ec: Certificato per le zone a rischio in Cina.
• CCC: Certificazione obbligatoria cinese per i sistemi di protezione dalle esplosioni.
• RoHS: Conforme agli standard sulla restrizione delle sostanze pericolose.
